Beschreibung des Produkts:

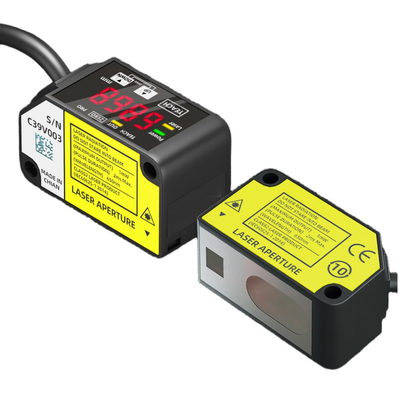

Die HG-C-Serie besteht aus kompakten CMOS-Laserverlagerungssensoren, die für stabile und hochgenaue Abstands- und Positionsmessungen in Anwendungen der industriellen Automatisierung entwickelt wurden.Jeder Sensor beinhaltet ein CMOS-Laseroptiksystem in Kombination mit einem eingebauten Spiegel, die ein schlankes Körperprofil ermöglichen und gleichzeitig eine Messgenauigkeit bieten, die mit spezialisierten Verschiebungssensoren vergleichbar ist.

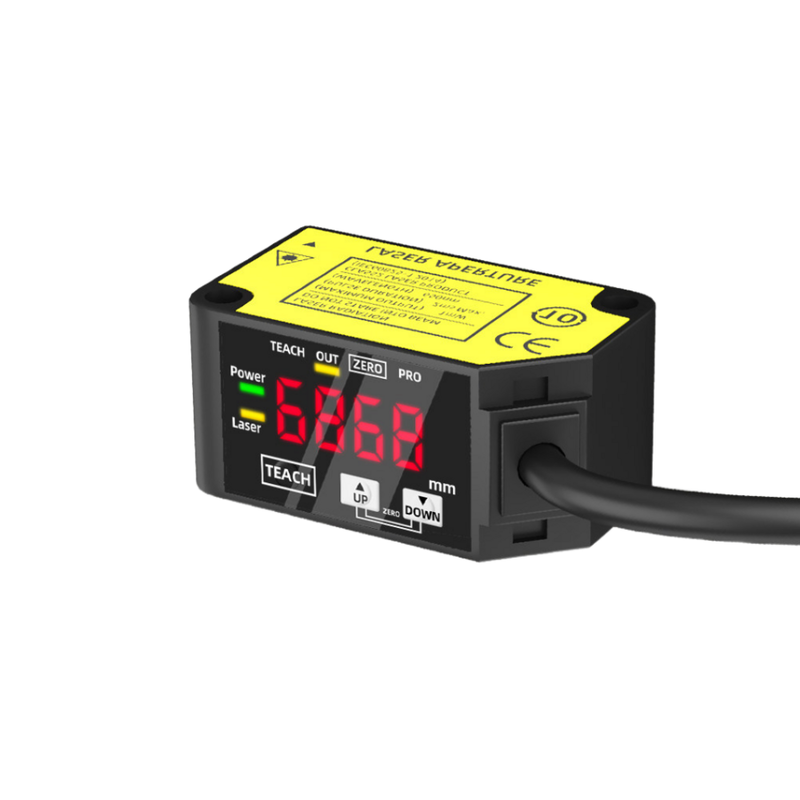

Ein wesentliches Merkmal dieser Sensoren ist das 7-Segment-Digitaldisplay, das die gemessenen Entfernungen direkt in Millimetern darstellt.Dies ermöglicht es den Betreibern, Messwerte einfach vor Ort zu überprüfen und Schwellenwerte festzulegen, ohne dass externe Programmiervorrichtungen erforderlich sind..
Die HG-C-Serie bietet fünf verschiedene Messzentrumsabstände: 30 mm, 50 mm, 100 mm, 200 mm und 400 mm. Die entsprechenden Messbereiche variieren von ±5 mm bis ±200 mm,mit einer Wiederholbarkeit je nach Modell zwischen 10 μm und 800 μmFür die Linearität erhalten die Modelle mit 30 mm, 50 mm und 100 mm ±0,1% Vollskala, während die Sensoren mit längerer Reichweite Linearitätsspezifikationen von ±0,2% oder ±0,3% Vollskala aufweisen.
Diese Sensoren bieten vielseitige Ausgangsoptionen, einschließlich analoger Spannung (0 ̊5 V), analoger Strom (4 ̊20 mA) und NPN- oder PNP-Offensammlersteuerungsausgänge.Benutzer können den Betriebsmodus der Steuerausgabe entweder als Licht-AU oder Dunkel-AU auswählen, abhängig von den Anforderungen der Anwendung.
Die Sensoren der HG-C-Reihe sind in ein kompaktes Gehäuse mit IP67 eingebaut und sind robust gegen Umweltfaktoren wie Staub- und Wassereinfluss.Sie arbeiten zuverlässig bei Temperaturen von -10 °C bis +45 °C und sind so konzipiert, dass sie Vibrationen und Stoßbelastungen in industriellen Umgebungen standhaltenDiese Sensoren, die mit einer Gleichstromversorgung von 1224 V versorgt werden, verbrauchen bei 24 V Gleichstrom einen geringen Strom von 40 mA oder weniger.oder 10 ms für unterschiedliche Anwendungsgeschwindigkeiten.
Je nach Modell sind die Sensoren der HG-C-Reihe zertifiziert, um die Normen CE, UKCA, FDA und UL/c-UL zu erfüllen, um die Einhaltung der weltweiten Sicherheits- und Qualitätsvorschriften zu gewährleisten.
Eigenschaften:
Das kompakte optische CMOS-Design verfügt über einen eingebauten Spiegel, der die Tiefe des Sensors erheblich reduziert, ohne die hohe Genauigkeit der Verschiebungssensoren zu beeinträchtigen.Dieses innovative Design sorgt für präzise Messungen bei gleichzeitiger Aufrechterhaltung eines schlanken Profils.

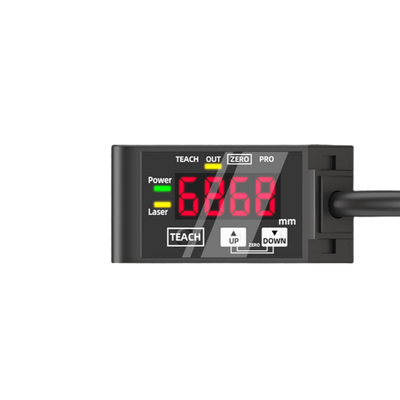

Die Messungen werden bequem in Millimetern auf einem klaren 7-Segment-Digitaldisplay angezeigt.Diese direkte Ablesung vereinfacht die Festlegung der Schwellenwerte und ermöglicht eine einfache Überprüfung der gemessenen Entfernungen vor Ort..
Der Sensor unterstützt mehrere Messbereiche, wobei die Mittelentfernungen bei 30, 50, 100, 200 und 400 mm liegen. Diese Optionen ermöglichen Messbereiche von ±5 mm bis ±200 mm,für eine Vielzahl von Anwendungen.
Eine hohe Wiederholgenauigkeit ist gewährleistet, wobei bei der Messung von Abständen zwischen 200 und 400 mm die Präzision von nur 10 μm auf dem HG-C1030-Modell bis zu 800 μm auf dem HG-C1400 reicht.Dies gewährleistet einheitliche und zuverlässige Ergebnisse bei wiederholten Messungen.
Für die externen Datenerfassung und -skalierung sind zwei analoge Ausgänge bereitgestellt, zu denen eine Spannungsausgabe von 0 V5 V und eine Stromausgabe von 4 20 mA gehören,Verschiedene Optionen für die Integration in andere Systeme bieten.
Die Reaktionszeit des Sensors ist zwischen 1,5 ms, 5 ms und 10 ms wählbar.Diese Funktion ermöglicht es den Benutzern, die Messgeschwindigkeit und die Signalstabilität entsprechend ihren spezifischen Anforderungen auszugleichen..
Die Steuerausgabe ist entweder in NPN- oder PNP-Konfigurationen verfügbar, wobei eine Transistor-Ausgabe mit offenem Kollektor verwendet wird.Es unterstützt auswählbare Betriebsmodi Light-ON oder Dark-ON und ist mit Kurzschlussschutz ausgestattet, um die Zuverlässigkeit zu erhöhen.
Der Sensor ist mit IP67 bewertet, was darauf hindeutet, dass er staubdicht und wasserdicht ist..
Es verfügt über eine Vielzahl von Zertifizierungen, einschließlich CE (EMC- und RoHS-konform), UKCA, FDA-Laser-Benachrichtigung sowie UL- und c-UL-Anerkennung,Gewährleistung der Einhaltung internationaler Standards.
Trotz seiner fortschrittlichen Funktionen hält der Sensor einen geringen Stromverbrauch bei, indem er bei 24 V Gleichstrom 40 mA oder weniger und bei 12 V Gleichstrom 65 mA oder weniger aufnimmt, wodurch die Energieeffizienz gefördert wird.
Technische Parameter:
| Analog-Ausgabe |
0 ̊5 V Spannung / 4 ̊20 mA Strom |
| Steuerausgang |
NPN-Offenkollektor (PNP-Versionen verfügbar), kompatibel mit Motorkontaktor, SIRIUS-Kontaktor und 3-poligem Kontaktor |
| Versorgungsspannung |
1224 V Gleichspannung ±10% |
| Messbereich |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Nomenklatur für die Prüfung von Fahrzeugen, die in Anhang I der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates [2] aufgeführt sind, ist die Nomenklatur für Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates [3] aufgeführt sind, zu berücksichtigen. |
| Wiederholbarkeit |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Reaktionszeit |
1.5 / 5 / 10 ms Auswählbar |
| Schutzklasse |
IP67 |
| Abstand zum Messzentrum |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Anwendungen:
Positions- und Anwesenheitserkennung
Diese Anwendung beinhaltet die Überprüfung der Lieferung und der genauen Positionierung der Werkstücke sowohl auf Übertragungsrobotern als auch auf Montagestationen.Sicherstellung einer ordnungsgemäßen Platzierung ist für eine effiziente Automatisierung und einen effizienten Arbeitsablauf von entscheidender Bedeutung.
Überprüfung der Stapelhöhe und der Menge
Dieser Prozess misst die Höhe der gestapelten Artikel oder bestätigt die Anzahl der Schichten in Materialhandling-Szenarien. Eine genaue Schichtzählung hilft, die Lagerkontrolle und die Konsistenz der Produktion zu erhalten.
Überprüfung der Dicke und der Abmessungen
Inline-Messtechniken werden verwendet, um Teile, Blätter und verschiedene Komponenten während der Herstellung zu überprüfen.Diese Kontrollen gewährleisten, dass die Produkte den spezifizierten Abmessungstoleranzen und Qualitätsstandards entsprechen.
Überwachung der Verlagerungen
Echtzeitüberwachung der Verschiebung liefert wesentliche Rückmeldungen für den Betrieb von Positionierungsstufen, Pressen und Formgeräten.Diese Rückmeldung hilft bei der Aufrechterhaltung der Präzision während der gesamten Herstellungsprozesse.
Qualitätskontrolle
Die Qualitätssicherung wird durch Inspektionen unter Verwendung von Schwellenwerten, die aus digitalen Entfernungsmessungen abgeleitet werden, unterstützt.Diese Methode stellt sicher, dass Komponenten vorab festgelegte Kriterien erfüllen, bevor sie weitergeführt werden..
Roboterführung
Analog-Distanz-Feedback wird an Robotersysteme zur Unterstützung von Pick-and-Place-Aufgaben und automatisierter Materialbearbeitung geliefert.
