Produktbeschreibung:

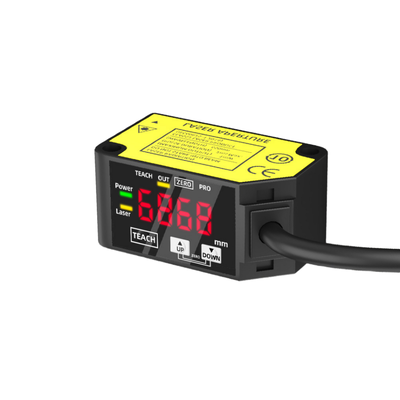

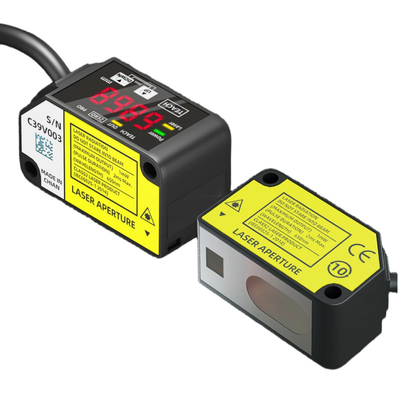

Die HG-C-Serie besteht aus kompakten CMOS-Laser-Wegsensoren, die speziell für stabile und hochpräzise Distanz- und Positionsmessungen im Bereich der industriellen Automatisierung entwickelt wurden. Diese Sensoren kombinieren ein CMOS-Laser-Optiksystem mit einem integrierten Spiegel, was ein schlankes Gehäuseprofil ermöglicht, ohne die für dedizierte Wegsensoren typische Präzision zu beeinträchtigen. Darüber hinaus verfügen sie über ein 7-Segment-Digitaldisplay, das gemessene Distanzen direkt in Millimetern anzeigt, was es den Bedienern erleichtert, Messwerte zu überprüfen und Schwellenwerte festzulegen, ohne externe Programmiergeräte zu benötigen.

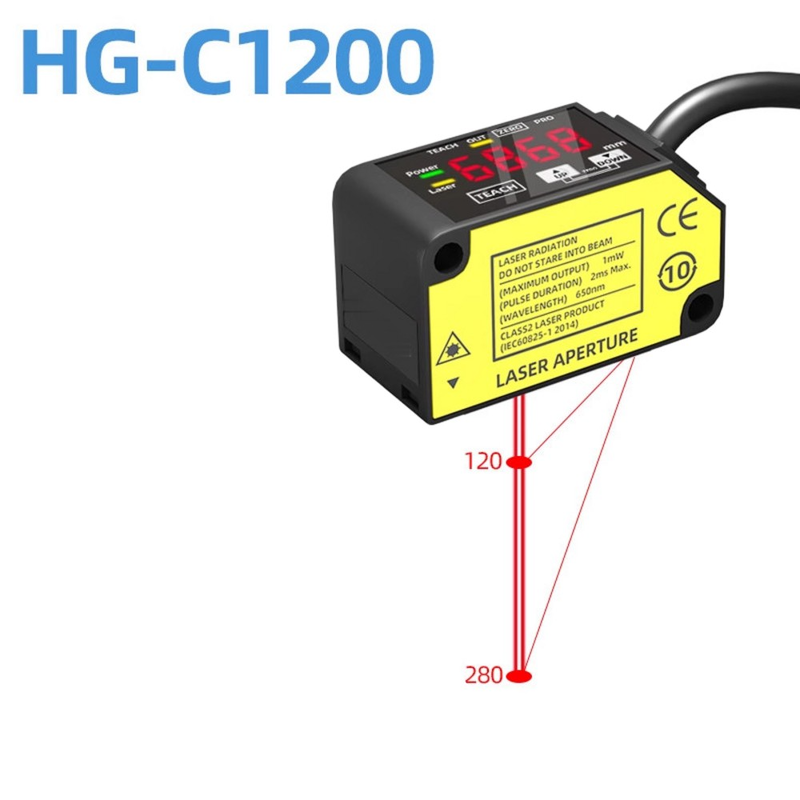

Die Produktlinie bietet fünf verschiedene Messmittelabstände: 30 mm, 50 mm, 100 mm, 200 mm und 400 mm. Je nach Modell variieren die Messbereiche von ±5 mm bis ±200 mm, während die Wiederholgenauigkeit von 10 µm bis 800 µm reicht. Die Linearitätsspezifikationen betragen ±0,1 % der Vollausschlag für die Modelle 30 mm, 50 mm und 100 mm und ±0,2 % oder ±0,3 % der Vollausschlag für die für größere Reichweiten ausgelegten Modelle. Diese Sensoren bieten mehrere Ausgangsoptionen, darunter analoge Spannung (0–5 V), analoger Strom (4–20 mA) sowie NPN- oder PNP-Open-Collector-Steuerausgänge, alle mit wählbaren Licht-AN- oder Dunkel-AN-Modi.
Die Sensoren der HG-C-Serie sind in einem kompakten Gehäuse mit Schutzart IP67 untergebracht und für den zuverlässigen Betrieb bei Temperaturen von -10 °C bis +45 °C ausgelegt. Sie weisen auch eine hohe Beständigkeit gegen Vibrationen und Stöße auf, was sie für anspruchsvolle Industrieumgebungen geeignet macht. Die Stromversorgung dieser Sensoren erfordert eine 12–24 V DC-Versorgung mit einem geringen Stromverbrauch von 40 mA oder weniger bei 24 V DC. Benutzer können zwischen drei wählbaren Reaktionszeiten wählen: 1,5 ms, 5 ms oder 10 ms. Konformitätszertifizierungen, die für verschiedene Modelle verfügbar sind, umfassen CE, UKCA, FDA und UL/c-UL.
Merkmale:
Das kompakte CMOS-Optikdesign integriert einen eingebauten Spiegel, der die Sensortiefe effektiv reduziert, ohne die für Wegsensoren typische Präzision zu beeinträchtigen. Diese innovative Funktion ermöglicht ein stromlinienförmigeres Gerät bei gleichzeitiger Beibehaltung einer hohen Messgenauigkeit.

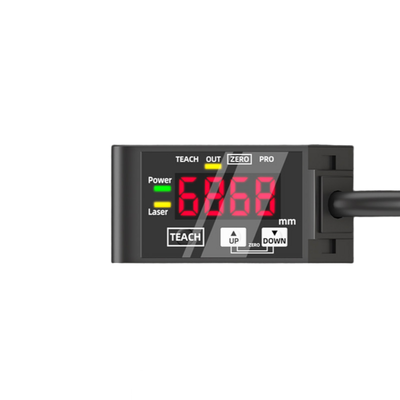

Die Messungen werden bequem über ein digitales 7-Segment-Display in Millimetern angezeigt. Diese direkte Anzeige vereinfacht den Prozess der Schwellenwerteinstellung und ermöglicht eine schnelle Überprüfung der gemessenen Distanzen vor Ort, was die Effizienz des Benutzers erhöht.
Das Gerät unterstützt mehrere Messbereiche und bietet Mittelabstände von 30, 50, 100, 200 und 400 Millimetern. Diese Optionen decken Messbereiche von ±5 mm bis ±200 mm ab, was den Sensor vielseitig für verschiedene Anwendungen macht.
Hohe Wiederholgenauigkeit ist ein Hauptmerkmal, mit einer Genauigkeit ab 10 Mikrometern beim Modell HG-C1030 und bis zu 800 Mikrometern beim HG-C1400 bei Distanzen zwischen 200 und 400 Millimetern. Dies gewährleistet konsistente und zuverlässige Messergebnisse.
Für die externe Datenintegration und Skalierung werden duale Analogausgänge bereitgestellt, darunter sowohl 0–5 V Spannungs- als auch 4–20 mA Stromausgänge. Diese Ausgänge ermöglichen eine flexible Verbindung mit anderen Instrumenten und Steuerungssystemen.
Die Reaktionszeit des Sensors ist aus drei Optionen wählbar: 1,5 ms, 5 ms und 10 ms. Diese Funktion ermöglicht es den Benutzern, je nach ihren spezifischen Anforderungen zwischen Messgeschwindigkeit und Betriebs stabilität abzuwägen.
Der Steuerausgang ist auf Vielseitigkeit und Sicherheit ausgelegt und bietet einen NPN- oder PNP-Open-Collector-Transistorausgang. Benutzer können zwischen Licht-AN- oder Dunkel-AN-Modi wählen, und der Ausgang verfügt über einen Kurzschlussschutz für zusätzliche Haltbarkeit.
Der Sensor ist für den Einsatz in anspruchsvollen Industrieumgebungen konzipiert und verfügt über die Schutzart IP67, die Staubdichtigkeit und Wasserbeständigkeit für einen zuverlässigen Betrieb unter rauen Bedingungen gewährleistet.
Die Konformität mit einer breiten Palette von Zertifizierungen unterstreicht die Qualitäts- und Sicherheitsstandards des Sensors. Dazu gehören CE (EMV/RoHS), UKCA, FDA-Laser-Konformität und UL/c-UL-Anerkennungen.
Darüber hinaus ist das Gerät energieeffizient und verbraucht 40 mA oder weniger bei 24 V DC und 65 mA oder weniger bei 12 V DC, was es für Anwendungen geeignet macht, bei denen ein geringer Stromverbrauch entscheidend ist.
Technische Parameter:
| Analogausgang |
0–5 V Spannung / 4–20 mA Strom |
| Reaktionszeit |
1,5 / 5 / 10 ms wählbar |
| Wiederholgenauigkeit |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Messbereich |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Schutzart |
IP67 |
| Versorgungsspannung |
12–24 V DC ±10% |
| Messmittelabstand |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Steuerausgang |
NPN Open-Collector (PNP-Versionen verfügbar), kompatibel mit Motorkontaktor, Schütz, Schütz |
Anwendungen:
Positions- und Anwesenheitserkennung ist unerlässlich für die Überprüfung der Lieferung und der genauen Platzierung von Werkstücken auf Transferrobotern und Montagestationen. Dies stellt sicher, dass jede Komponente vor der nächsten Produktionsstufe korrekt positioniert ist.
Die Überprüfung von Stapelhöhen und -mengen umfasst die Messung der Höhe von gestapelten Gegenständen oder die Bestätigung der Anzahl der Lagen während Materialhandhabungsprozessen. Dies trägt zur Aufrechterhaltung von Konsistenz und Genauigkeit in Lager- und Montagelinien bei.
Die Inspektion von Dicke und Abmessungen spielt eine entscheidende Rolle in der Fertigung, indem sie Inline-Messungen von Teilen, Blechen und verschiedenen Komponenten ermöglicht. Dieser Prozess stellt sicher, dass alle Artikel die spezifizierten Maßanforderungen erfüllen.
Die Verdrängungsüberwachung liefert Echtzeit-Feedback für Positionierbühnen, Pressen und Umformanlagen. Diese kontinuierliche Überwachung ermöglicht präzise Anpassungen während des Betriebs und verbessert die Gesamtgenauigkeit und Effizienz.
Qualitätskontrolle wird durch Go/No-Go-Inspektionen erreicht, die Schwellenwerteinstellungen basierend auf digitalen Distanzmessungen verwenden. Diese Methode ermöglicht schnelle und zuverlässige Bewertungen zur Aufrechterhaltung hoher Produktstandards.
Roboterführungssysteme profitieren von analogem Distanz-Feedback, das Pick-and-Place- und automatisierte Handhabungsanwendungen unterstützt. Durch die Bereitstellung genauer Positionsdaten verbessert dieses Feedback die Leistung und Zuverlässigkeit von Roboteroperationen.
