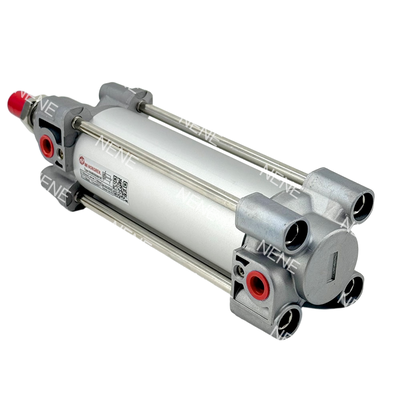

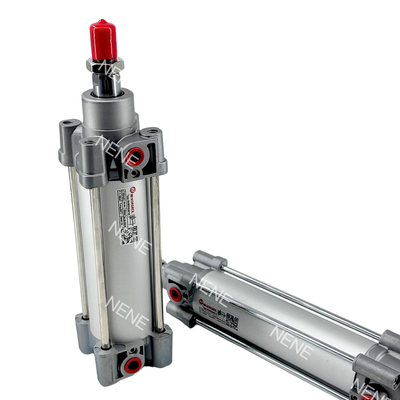

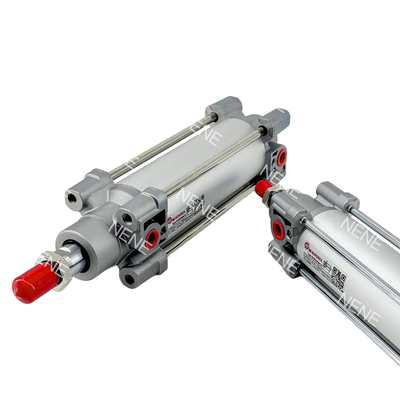

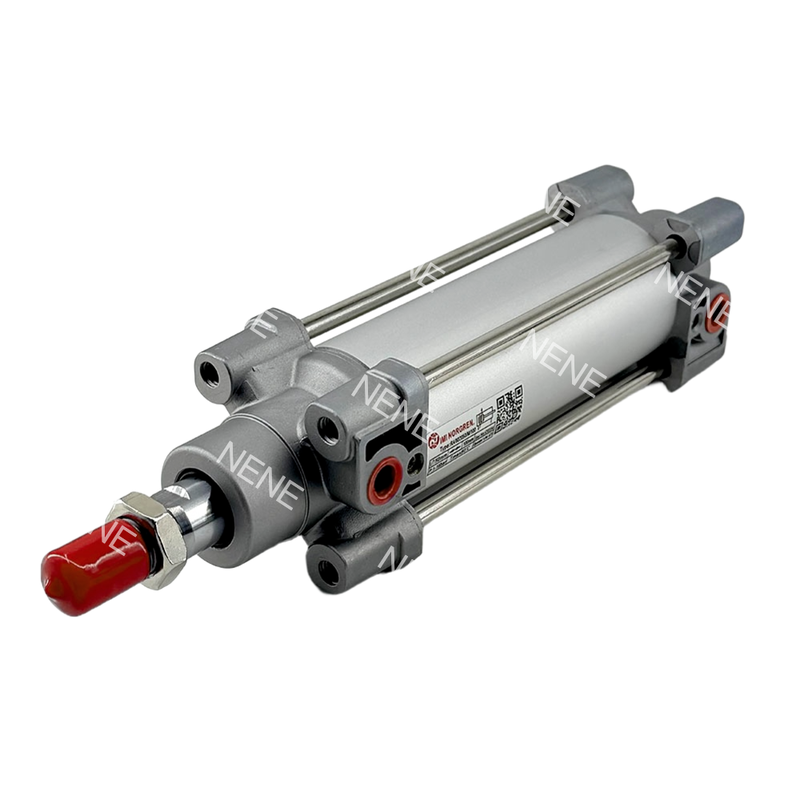

RA/802100/M/25 Kurztakt-Pneumatischer Zylinder IMI Norgren 100 mm Bohrraum G1/2 mit ACS für Präzisionsspannung

Beschreibung des Produkts:

Die RA/802100/M-Serie ist ein leistungsstarker, doppelwirkender Luftzylinder, der nach der Norm ISO 15552 entwickelt wurde.Dieser Zylinder verfügt über einen Durchmesser von 100 mm und ist in einer breiten Palette von Schlaglängen erhältlich.Es ist so konzipiert, dass es eine zuverlässige und effiziente lineare Bewegung für ein breites Spektrum von Aufgaben der industriellen Automatisierung bietet.

Im Mittelpunkt der Funktionalität dieses Zylinders steht das hochmoderne Adaptive Cushioning System (ACS).Dieser intelligente Mechanismus optimiert automatisch die Dämpfung nach den unterschiedlichen Belastungsbedingungen, wodurch die manuelle Anpassung von Kissenschrauben oder spezialisierte Fachkräfte entfällt, wodurch der Betrieb reibungsloser und sicherer und die Wartungsbedarf minimiert wird,und die gesamte Lebensdauer des Zylinders beträchtlich verlängert.

Die RA/802100/M-Serie ist mit einem robusten runden Laufdesign und externen Bindemaststäben ausgestattet und bietet eine außergewöhnliche Haltbarkeit und eignet sich für härtere und anspruchsvollere Umgebungen.Der Zylinder ist standardmäßig mit einem Magnetkolben ausgestattet, die eine mühelose Positionserkennung erleichtert, wenn sie mit kompatiblen Schaltanlagen oder Solid-State-Schaltern kombiniert wird.und NFE 49-003-1 garantiert die Austauschbarkeit und Einhaltung der weltweiten Normen.

mit einem Druck von höchstens 16 bar und in der Lage, in einem Temperaturbereich von - 10 °C bis + 80 °C zu arbeiten,Dieser Zylinder zeigt eine Vielseitigkeit, die den strengen industriellen Anforderungen gerecht wird.Die 100 mm große Bohrgröße liefert einen starken theoretischen Schub von 4710 N bei 6 bar, was sie besonders für schwere Anwendungen geeignet macht, die eine hohe Kraft und lang anhaltende Leistung erfordern.

Eigenschaften:

Das Adaptive Cushioning System (ACS) passt die Polsterung automatisch anhand unterschiedlicher Belastungen an, wodurch keine manuellen Einstellungen erforderlich sind.Gewährleistung eines reibungslosen und sicheren Betriebs bei gleichzeitiger erheblicher Verringerung von Lärm und Vibrationen.

Dieses Produkt entspricht international anerkannten Normen, darunter ISO 15552, VDMA 24562 und NFE 49-003-1.Eine solche Einhaltung garantiert die globale Austauschbarkeit und vereinfacht die Integration in bestehende Systeme.

Mit einem runden Fass mit äußeren Schnalle, bietet die Konstruktion eine außergewöhnliche Haltbarkeit für aggressive industrielle Umgebungen.Dieses robuste Design sorgt für Langlebigkeit und zuverlässige Leistung.

Ausgestattet mit einem standardmäßigen Magnetkolben ermöglicht er eine einfache Positionserkennung mit Schaltschaltern oder Solid-State-Schaltern wie der M/50-Serie, wodurch die Betriebsgenauigkeit und -kontrolle verbessert werden.

Das System arbeitet in einem breiten Druckbereich von 1 bis 16 bar effizient, was es für eine Vielzahl von Anwendungen von leichten bis zu schweren Aufgaben anwendbar macht.

Es gibt eine große Auswahl an Schlaglängen, die sowohl Standard- als auch Nichtstandard-Optionen bis zu 1000 mm umfassen und somit unterschiedliche Betriebsanforderungen erfüllen.

Die Verwendung von PUR-Dichtungen erleichtert den Betrieb unter geringer Reibung und verlängert die Lebensdauer des Produkts.Verringerung der Wartungsaufwand.

Dieses Produkt wurde nach EN 61373 Kategorie 1, Klasse A + B streng getestet und eignet sich somit für anspruchsvolle Anwendungen im Eisenbahn- und Verkehrsbereich.

Bei einem Betriebsdruck von 6 bar beträgt der theoretische Schub bei Ausfall und bei Einschlag 4710 N und liefert eine außergewöhnliche Leistung für anspruchsvolle Anwendungen.

Verschiedene Varianten sind erhältlich, die Kompatibilität mit verschiedenen Kolbenstangenmaterialien, speziellen Löschern, Reibungsdichtungen und erweiterten Kolbenstangen bieten, um spezifische Benutzerbedürfnisse zu erfüllen.

Technische Parameter:

Anwendungen:

Unterstützung und Dienstleistungen:

Unser Piston-Pneumatikzylinder-Produkt ist für eine zuverlässige und effiziente Leistung in einer Vielzahl von industriellen Anwendungen konzipiert.Es ist wichtig, die empfohlene Installation zu befolgen, Wartungs- und Fehlerbehebungsrichtlinien.

Einrichtung:

Stellen Sie sicher, dass der Zylinder sicher montiert und richtig ausgerichtet ist, um seitliche Belastungen zu vermeiden, die zu vorzeitiger Abnutzung führen können.Verwendung geeigneter Armaturen und Steckverbinder, die mit den Zylindervorgaben übereinstimmen- Überprüfen Sie, ob die Luftversorgung sauber, trocken und auf die empfohlenen Druckwerte eingestellt ist.

Instandhaltung:

Überprüfen Sie den Zylinder regelmäßig auf Anzeichen von Verschleiß, Beschädigung oder Leckagen.Siegel und andere Verschleißkomponenten müssen regelmäßig ersetzt werden, um eine Verschlechterung der Leistung zu verhindern..

Fehlerbehebung:

Wenn der Zylinder nicht reibungslos arbeitet oder sich nicht bewegt, prüfen Sie, ob Luftversorgungsprobleme, Verstopfungen oder mechanische Hindernisse vorliegen.Bestätigen Sie, dass die Steuerventile und Verbindungen ordnungsgemäß funktionieren- Bei anhaltenden Problemen lesen Sie das detaillierte technische Handbuch für erweiterte Diagnostik- und Reparaturverfahren.

Unser technisches Support-Team ist bereit, Ihnen bei Fragen oder Problemen im Zusammenhang mit dem Kolben-Pneumatikzylinder zu helfen.Wir empfehlen, vor jeder Wartung oder Reparatur ausführliche Anweisungen und Sicherheitsinformationen in der Produktdokumentation zu erhalten..
