Produktbeschreibung:

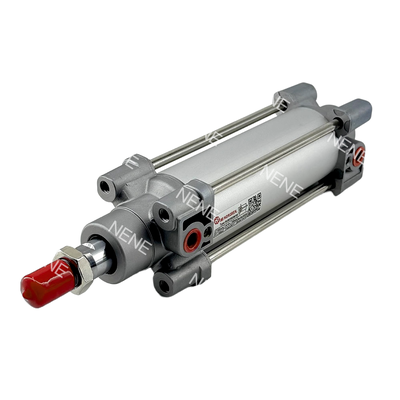

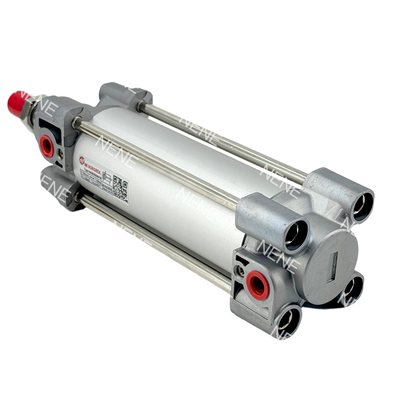

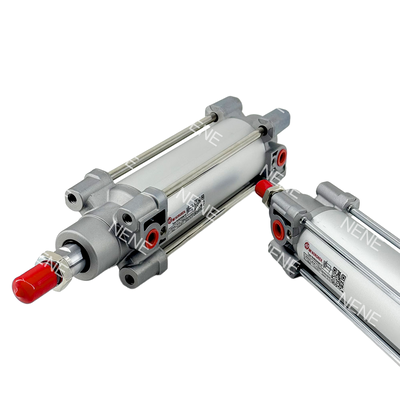

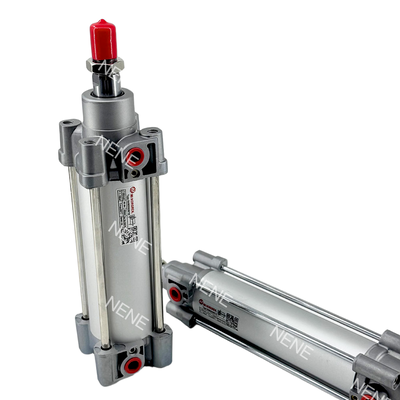

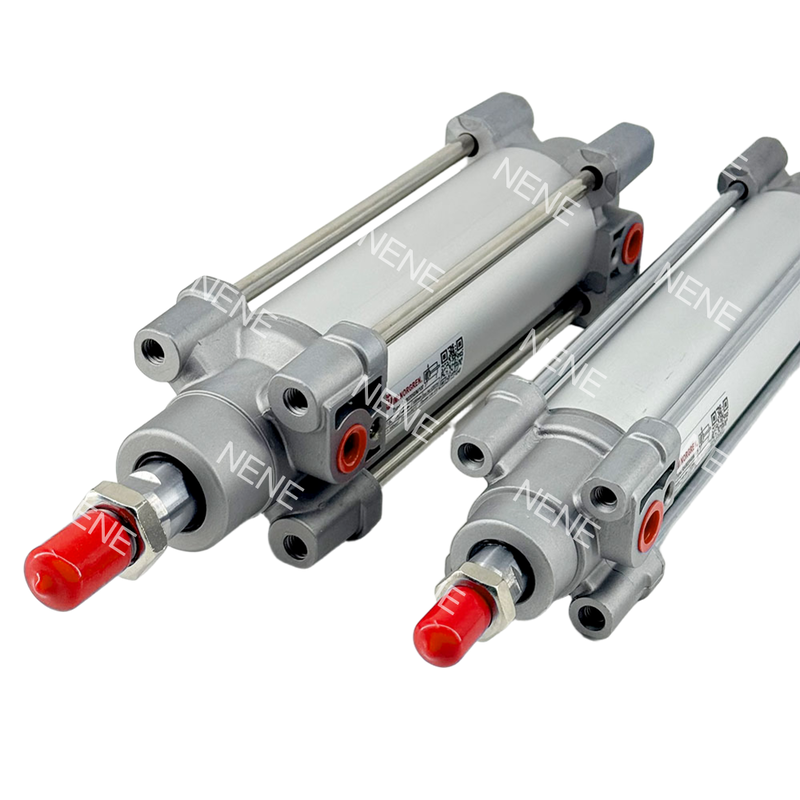

Die Serie RA/802100/M ist ein leistungsstarker, doppeltwirkender Pneumatikzylinder, der der Norm ISO 15552 entspricht. Es ist Teil der bekannten ISOLine™-Reihe und verfügt über einen Bohrungsdurchmesser von 100 mm. Diese Serie bietet eine große Auswahl an Hublängen von 25 mm bis 1000 mm und eignet sich daher für die Bereitstellung zuverlässiger und effizienter linearer Bewegungen in einer Vielzahl industrieller Automatisierungsanwendungen.
Ein wesentliches Merkmal dieses Zylinders ist das innovative Adaptive Cushioning System (ACS). Dieses intelligente System passt die Dämpfung automatisch an sich ändernde Lastbedingungen an, sodass keine manuellen Anpassungen oder spezielle Fachkenntnisse erforderlich sind. Dadurch arbeitet der Zylinder reibungsloser und sicherer, der Wartungsaufwand verringert sich und die Lebensdauer verlängert sich.
Die RA/802100/M-Serie besteht aus einem robusten runden Zylinder und externen Zugstangen und ist so konzipiert, dass sie rauen Umgebungen standhält. Er ist mit einem Magnetkolben ausgestattet, der bei Verwendung mit kompatiblen Reed- oder Halbleiterschaltern eine einfache Positionserkennung ermöglicht. Der Zylinder entspricht den Normen ISO 15552, VDMA 24562 und NFE 49-003-1 und gewährleistet so sowohl Austauschbarkeit als auch die Einhaltung globaler Vorschriften.
Mit einem maximalen Druck von 16 bar und einem Temperaturbereich von -10 °C bis +80 °C ist dieser Zylinder äußerst vielseitig und für anspruchsvolle industrielle Aufgaben geeignet. Die Bohrungsgröße von 100 mm sorgt für eine erhebliche Kraftabgabe und liefert einen theoretischen Schub von 4710 N bei 6 bar. Dies macht die RA/802100/M-Serie zu einer ausgezeichneten Wahl für schwere Industrieanwendungen, die hohe Kraft und dauerhafte Leistung erfordern.
Merkmale:
Das Adaptive Cushioning System (ACS) ist so konzipiert, dass es die Dämpfung automatisch an wechselnde Belastungen anpasst. Diese Funktion macht manuelle Einstellungen überflüssig, sorgt für einen reibungslosen und sicheren Betrieb und reduziert gleichzeitig Geräusche und Vibrationen erheblich.
Die Einhaltung der ISO 15552 sowie die Einhaltung der Standards VDMA 24562 und NFE 49-003-1 garantieren weltweite Austauschbarkeit. Dadurch ist die Integration in bestehende Systeme einfach und problemlos möglich.
Die robuste Konstruktion verfügt über einen runden Zylinder, der mit externen Zugstangen ausgestattet ist, was die Haltbarkeit erhöht und aggressiven Industrieumgebungen standhält. Dieses solide Design gewährleistet eine dauerhafte Leistung auch unter härtesten Bedingungen.
Ausgestattet mit einem Standard-Magnetkolben ermöglicht das System eine einfache Positionserkennung über Reed- oder Halbleiterschalter, wie z. B. die M/50-Serie. Dies erhöht Präzision und Komfort bei der Betriebsüberwachung.
Das Gerät unterstützt einen weiten Betriebsdruckbereich von 1 bis 16 bar und ist somit für eine Vielzahl von Anwendungen anpassbar, von leichten Aufgaben bis hin zu schweren industriellen Anforderungen.
Die Hublängen sind äußerst vielseitig und in einem breiten Spektrum an Standard- und Nicht-Standard-Optionen erhältlich, die bis zu 1000 mm reichen. Diese Flexibilität erfüllt unterschiedliche Anwendungsanforderungen.
Dank PUR-Dichtungen, die für einen effizienten, reibungsarmen Betrieb sorgen und die Lebensdauer verlängern, ist der Wartungsaufwand minimal. Diese Dichtungen sind sowohl mit geölten als auch ungeölten Luftsystemen kompatibel.
Für Zuverlässigkeit in der Transport- und Schienenindustrie wurde das System gemäß den Normen EN 61373 Kategorie 1, Klasse A + B auf Stöße und Vibrationen getestet.
Der theoretische Schub bei 6 bar Druck liefert eine hohe Kraftabgabe und erreicht 4710 N beim Aushub und 4416 N beim Einzug, was außergewöhnliche Leistung für anspruchsvolle Anwendungen bietet.
Um spezifische Anforderungen zu erfüllen, stehen mehrere Varianten zur Verfügung, darunter unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, die eine individuelle Anpassung und verbesserte Leistung gewährleisten.
Technische Parameter:
| Typ |
Standardzylinder (runder Zylinder) |
| Standard |
ISO 15552 |
| Marke |
IMI Norgren |
| Portgröße |
G1/2 |
| Betrieb |
Doppelschauspieler |
| Serie |
RA/802000 |
| Beschreibung |
Pneumatikantrieb mit 32 mm Bohrung, industrieller Automatisierungszylinder, robuster Rundzylinder |
Anwendungen:
Industrielle Automatisierung
Dieser Sektor umfasst die allgemeine Fabrikautomation, einschließlich Montagelinien und Materialtransportgeräten. Der Schwerpunkt liegt auf der Rationalisierung von Produktionsabläufen zur Steigerung von Effizienz und Produktivität.
Verpackungsmaschinen
Verpackungsmaschinen umfassen Vorgänge wie das Sortieren, Schieben, Positionieren und Fördern von Produkten. Diese Prozesse sind für die Gewährleistung einer genauen und effizienten Verpackung in verschiedenen Branchen unerlässlich.
Automobilindustrie
Die Automobilindustrie setzt Automatisierung bei der Komponentenmontage, bei Schweißvorrichtungen, bei der Automatisierung von Produktionslinien und bei Prüfgeräten ein. Diese Technologien tragen zur präzisen und zuverlässigen Herstellung von Fahrzeugen bei.
Bahnanwendungen
Bahnausrüstung wird strengen Stoß- und Vibrationstests gemäß den Normen EN 61373, insbesondere Kategorie 1, Klasse A + B, unterzogen. Dies gewährleistet Haltbarkeit und Leistung in anspruchsvollen Bahnumgebungen.
Essen und Trinken
Für den Lebensmittel- und Getränkesektor konzipierte Geräte sind für den Einsatz mit gefilterter, geölter oder ungeölter Druckluft geeignet und erfüllen die Hygiene- und Sicherheitsanforderungen in Verarbeitungsumgebungen.
Maschinenbau
Zu den Anwendungen im Maschinenbau gehören der Maschinenbau, Sondermaschinenbau und allgemeine Linearantriebe, die ein breites Spektrum industrieller Fertigungsaufgaben unterstützen.
Materialhandhabung
Materialhandhabungslösungen umfassen Hebe-, Schiebe-, Stopp- und Transfervorgänge innerhalb von Logistiksystemen und optimieren den Fluss und die Verwaltung von Materialien.
Elektronikfertigung
In der Elektronikfertigung sind präzise Positionierung und Komponentenhandhabung von entscheidender Bedeutung, insbesondere in sauberen Umgebungen, in denen Genauigkeit und Kontaminationskontrolle von größter Bedeutung sind.
