Produktbeschreibung:

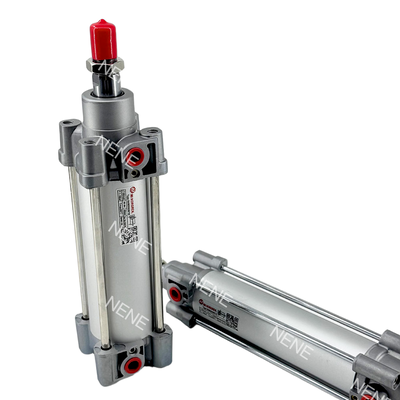

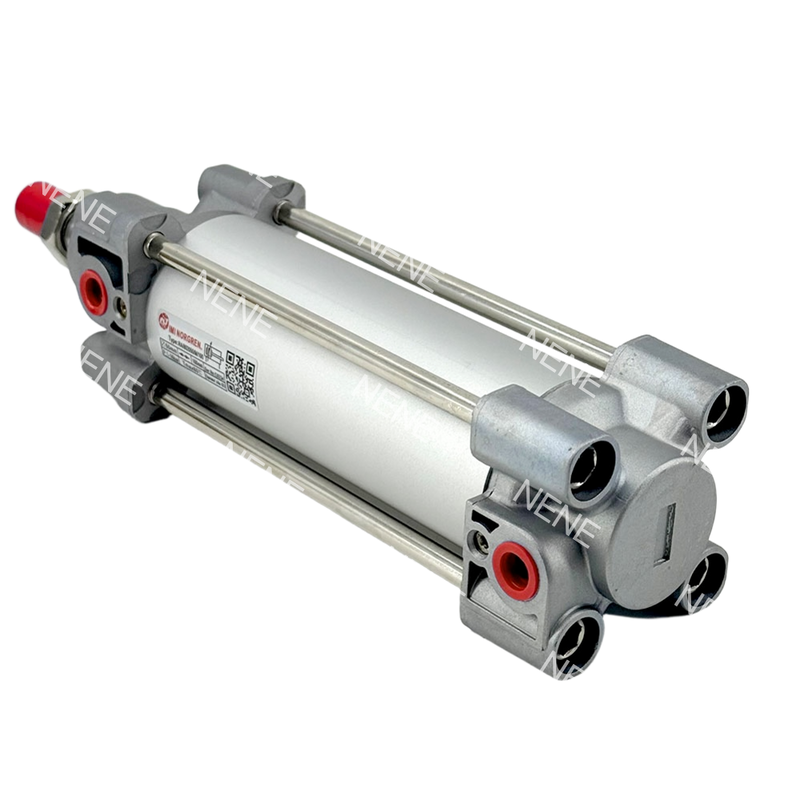

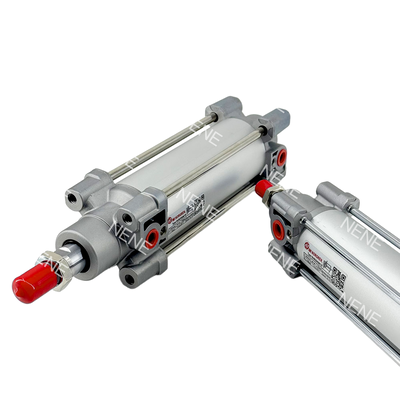

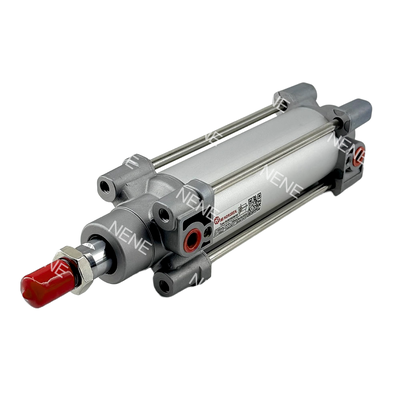

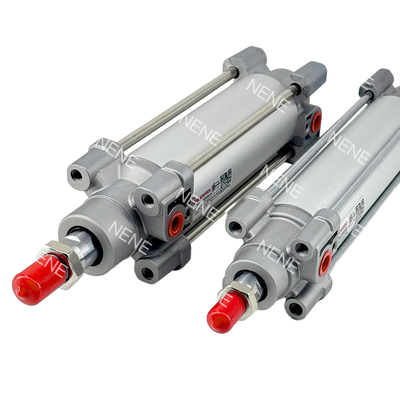

Die RA/802100/M-Serie stellt einen Hochleistungs-Pneumatikzylinder dar, der der Norm ISO 15552 entspricht. Es ist Teil der angesehenen ISOLine™-Produktreihe und verfügt über einen Bohrungsdurchmesser von 100 mm. Diese Serie bietet eine große Auswahl an Hublängen von 25 mm bis 1000 mm und eignet sich daher für die Bereitstellung zuverlässiger und effizienter linearer Bewegungen in zahlreichen industriellen Automatisierungsanwendungen.
Im Mittelpunkt des Designs dieses Zylinders steht das innovative Adaptive Cushioning System (ACS). Dieses intelligente System passt die Dämpfungswirkung automatisch an unterschiedliche Belastungsbedingungen an und macht manuelle Anpassungen der Dämpfungsschrauben oder spezielles Fachwissen überflüssig. Folglich profitieren Benutzer von einem reibungsloseren und sichereren Betrieb, geringeren Wartungskosten und einer längeren Betriebslebensdauer.
Die RA/802100/M-Serie besteht aus einem robusten runden Zylinder und ist mit externen Zugstangen verstärkt. Sie ist auf außergewöhnliche Haltbarkeit ausgelegt und eignet sich gut für den Einsatz in rauen und anspruchsvollen Umgebungen. Der Zylinder verfügt standardmäßig über einen Magnetkolben, der in Kombination mit kompatiblen Reed-Schaltern oder Halbleitersensoren eine einfache Positionserkennung ermöglicht. Die Einhaltung internationaler Standards wie ISO 15552, VDMA 24562 und NFE 49-003-1 gewährleistet eine einfache Austauschbarkeit und globale Anwendbarkeit.
Dieser Zylinder ist für den Betrieb bei einem maximalen Druck von 16 bar ausgelegt und kann in einem Betriebstemperaturbereich von -10 °C bis +80 °C betrieben werden. Er bietet eine beträchtliche Vielseitigkeit für anspruchsvolle industrielle Aufgaben. Die Bohrungsabmessung von 100 mm ermöglicht die Erzeugung einer erheblichen Schubkraft mit einer theoretischen Leistung von 4710 Newton bei 6 bar Druck. Dies macht es zu einer ausgezeichneten Wahl für Hochleistungsanwendungen, die hohe Kraft und dauerhafte Leistung erfordern.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig, sorgt für einen reibungslosen und sicheren Betrieb und reduziert gleichzeitig den Geräusch- und Vibrationspegel deutlich.
ISO 15552-Konformität
Dieses Produkt entspricht den Normen ISO 15552, VDMA 24562 und NFE 49-003-1 und garantiert so eine weltweite Austauschbarkeit. Es ermöglicht eine einfache Integration in bestehende Systeme und ist somit eine vielseitige Wahl für verschiedene industrielle Anwendungen.
Robuste Konstruktion
Die Konstruktion mit rundem Lauf und externen Zugstangen bietet außergewöhnliche Haltbarkeit. Es wurde entwickelt, um den Anforderungen rauer und aggressiver Industrieumgebungen standzuhalten.
Magnetischer Kolben
Ausgestattet mit einem Standard-Magnetkolben unterstützt dieses Produkt eine einfache Positionserkennung durch den Einsatz von Reed- oder Halbleiterschaltern, wie z. B. der M/50-Serie.
Großer Betriebsdruckbereich
Es kann in einem Druckbereich von 1 bis 16 bar betrieben werden und eignet sich für ein breites Anwendungsspektrum, das von leichten bis hin zu schweren Aufgaben reicht.
Vielseitige Strichauswahl
Das Gerät ist in verschiedenen Standard- und Sonderhublängen erhältlich und bietet Optionen bis zu 1000 mm, um den unterschiedlichen Betriebsanforderungen gerecht zu werden.
Geringer Wartungsaufwand
Mit PUR-Dichtungen, die für einen effizienten, reibungsarmen Betrieb sorgen, sorgt dieses System für eine lange Lebensdauer. Es ist sowohl mit geölter als auch ungeölter Luft kompatibel und reduziert so den Wartungsaufwand.
Stoß- und vibrationsgeprüft
Das Produkt wurde gemäß den Normen EN 61373, Kategorie 1, Klasse A + B, strengen Tests unterzogen und eignet sich daher für Schienen- und Transportanwendungen, die eine hohe Belastbarkeit erfordern.
Hohe Kraftabgabe
Bei einem Betriebsdruck von 6 bar erreicht der theoretische Schub 4.710 N beim Aushub und 4.416 N beim Einhub, was eine außergewöhnliche Leistung für anspruchsvolle Industrieanwendungen bietet.
Mehrere Varianten verfügbar
Es steht eine breite Palette an Varianten zur Verfügung, darunter Optionen für unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, die eine individuelle Anpassung an spezifische Anwendungsanforderungen ermöglichen.
Technische Parameter:
| Typ |
Standardzylinder (runder Zylinder) |
| Standard |
ISO 15552 |
| Serie |
RA/802000 |
| Portgröße |
G1/2 |
| Marke |
IMI Norgren |
| Betrieb |
Doppelschauspieler |
Anwendungen:
Industrielle Automatisierung:Dieser Sektor umfasst die allgemeine Fabrikautomation, einschließlich Montagelinien und Materialtransportgeräten, die darauf ausgelegt sind, die Produktivität und Effizienz in Fertigungsprozessen zu steigern.
Verpackungsmaschinen:Bei Verpackungsanwendungen werden Geräte zum Sortieren, Schieben, präzisen Positionieren und Fördern von Produkten eingesetzt, um den Verpackungsarbeitsablauf zu optimieren.
Automobilindustrie:Der Automobilsektor profitiert von fortschrittlichen Lösungen wie Komponentenmontage, Schweißvorrichtungen, Automatisierung von Produktionslinien und speziellen Prüfgeräten, um Qualität und Präzision sicherzustellen.
Bahnanwendungen:Bahnkomponenten werden gemäß den Normen EN 61373 Kategorie 1, Klasse A + B strengen Stößen und Vibrationen unterzogen, um Zuverlässigkeit und Sicherheit der Schienenfahrzeugausrüstung zu gewährleisten.
Speisen und Getränke:In der Lebensmittel- und Getränkeindustrie verwendete Geräte sind mit gefilterter, geölter oder ungeölter Druckluft kompatibel und erfüllen die für einen hygienischen und effizienten Betrieb erforderlichen Standards.
Maschinenbau:Dieser Bereich umfasst den Maschinenbau, die Entwicklung von Sondermaschinen und allgemeine lineare Antriebssysteme, die auf verschiedene technische Anforderungen zugeschnitten sind.
Materialtransport:Materialtransportsysteme übernehmen wichtige Aufgaben wie Heben, Schieben, Anhalten und Übertragen innerhalb der Logistikabläufe, um einen reibungslosen Arbeitsablauf und Sicherheit zu gewährleisten.
Elektronikfertigung:Präzise Positionierung und Komponentenhandhabung sind in der Elektronikfertigung von entscheidender Bedeutung, die häufig in sauberen Umgebungen erfolgt, um die Produktqualität und -integrität aufrechtzuerhalten.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ ist auf zuverlässige und effiziente Leistung in einer Vielzahl industrieller Anwendungen ausgelegt. Um einen optimalen Betrieb und eine lange Lebensdauer Ihres Pneumatikzylinders zu gewährleisten, befolgen Sie bitte die empfohlenen Wartungs- und Supportrichtlinien.
Der technische Support steht zur Verfügung, um Sie bei Installation, Fehlerbehebung und Betriebsanfragen zu unterstützen. Unser Expertenteam kann detaillierte Informationen zu Zylinderspezifikationen, Kompatibilität und Anpassungsoptionen bereitstellen, um Ihren spezifischen Anforderungen gerecht zu werden.
Zur regelmäßigen Wartung des Kolbenpneumatikzylinders gehören die Prüfung auf Luftlecks, die Prüfung von Dichtungen und Kolbenstangen auf Verschleiß sowie die Sicherstellung einer ordnungsgemäßen Schmierung beweglicher Teile. Die Einhaltung dieser Vorgehensweisen trägt dazu bei, Ausfallzeiten zu vermeiden und die Lebensdauer des Produkts zu verlängern.
Bei Leistungsproblemen oder Mängeln lesen Sie bitte die Schritte zur Fehlerbehebung im Produkthandbuch nach. Wenn weitere Hilfe erforderlich ist, steht Ihnen unser technisches Support-Team gerne mit Rat und Tat zur Seite, um etwaige Probleme effizient zu lösen.
Wir bieten außerdem eine Reihe von Dienstleistungen an, darunter Reparaturen, Ersatzteile und Upgrade-Optionen, um die Funktionalität Ihrer Pneumatikzylinder zu verbessern. Unser Ziel ist es, qualitativ hochwertigen Support und Service zu bieten, um die Produktivität und Zuverlässigkeit Ihrer Geräte zu maximieren.
Verpackung und Versand:
Unsere Kolbenpneumatikzylinder werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jeder Zylinder ist sicher in antistatische und feuchtigkeitsbeständige Materialien eingewickelt, um Schäden und Korrosion zu verhindern. Anschließend werden die Produkte in passgenauen Schaumstoffeinlagen in stabilen, doppelwandigen Kartons untergebracht, um Bewegungen zu minimieren und Stöße abzufedern.
Für den Versand nutzen wir zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Alle Pakete sind deutlich mit Handhabungsanweisungen und Produktinformationen gekennzeichnet. Großbestellungen werden auf Paletten verpackt und eingeschweißt, um die Stabilität und den Schutz während des Transports weiter zu erhöhen.
Wir legen großen Wert auf die Kundenzufriedenheit, indem wir sicherstellen, dass jeder Kolbenpneumatikzylinder in einwandfreiem Zustand ankommt und sofort für den Einsatz in Ihren Anwendungen bereit ist.
