Produktbeschreibung:
Die RA/802100/M-Serie stellt einen Hochleistungs-Pneumatikzylinder dar, der der Norm ISO 15552 entspricht und zur bekannten ISOLine™-Produktreihe gehört. Es verfügt über einen Bohrungsdurchmesser von 100 mm und wird in einem umfangreichen Hublängenbereich von 25 mm bis 1000 mm angeboten. Dieses Design gewährleistet eine zuverlässige und effiziente lineare Bewegung, maßgeschneidert für ein breites Spektrum industrieller Automatisierungsanwendungen.
Im Mittelpunkt der Funktionalität dieses Zylinders steht das hochmoderne Adaptive Cushioning System (ACS). Diese fortschrittliche Technologie passt die Dämpfungswirkung automatisch an unterschiedliche Belastungsbedingungen an, sodass keine manuelle Anpassung der Dämpfungsschrauben oder spezielles Fachwissen erforderlich ist. Dies ermöglicht einen reibungsloseren und sichereren Betrieb, verringert den Wartungsaufwand und verlängert die Lebensdauer des Zylinders erheblich.

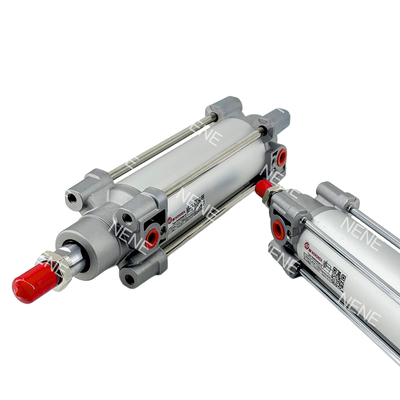

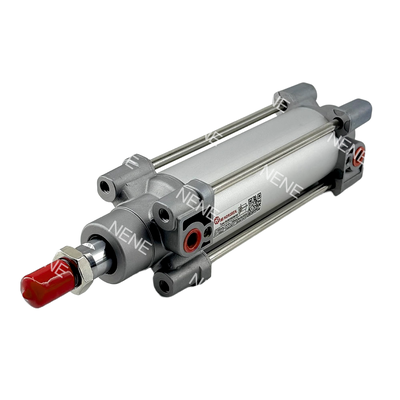

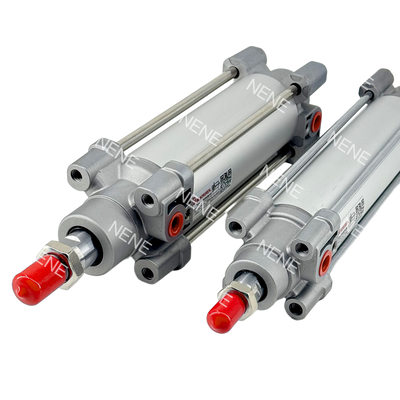

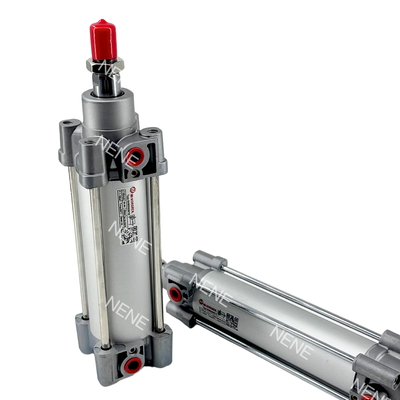

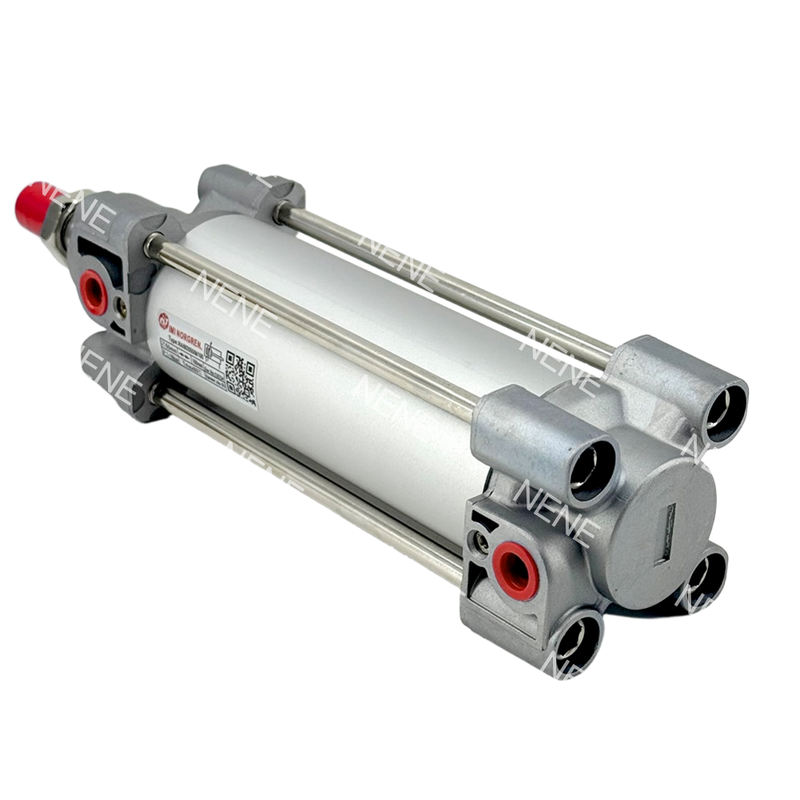

Die RA/802100/M-Serie ist mit einem stabilen runden Zylinder und externen Zugstangen ausgestattet und bietet eine außergewöhnliche Haltbarkeit, wodurch sie sich gut für anspruchsvollere und aggressivere Industrieumgebungen eignet. Es verfügt standardmäßig über einen Magnetkolben, der bei Verwendung mit kompatiblen Reed- oder Halbleiterschaltern eine mühelose Positionserkennung ermöglicht. Darüber hinaus entspricht dieser Zylinder den Normen ISO 15552, VDMA 24562 und NFE 49-003-1 und garantiert so die Austauschbarkeit und die Einhaltung globaler Qualitätsmaßstäbe.
Dieser Zylinder ist für den Betrieb unter einem maximalen Druck von 16 bar und in einem Temperaturbereich von -10 °C bis +80 °C ausgelegt und vielseitig genug, um den Herausforderungen anspruchsvoller Industrieaufgaben gerecht zu werden. Die Bohrungsgröße von 100 mm sorgt für eine beträchtliche Kraftausbeute und liefert einen theoretischen Schub von 4710 N bei 6 bar Druck. Diese Eigenschaften machen die RA/802100/M-Serie zu einer ausgezeichneten Wahl für schwere Industrieanwendungen, die hohe Kraft und zuverlässige Langzeitleistung erfordern.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System passt die Dämpfung automatisch an unterschiedliche Belastungen an. Dadurch entfällt die Notwendigkeit manueller Einstellungen, was einen reibungslosen und sicheren Betrieb gewährleistet und gleichzeitig Geräusche und Vibrationen minimiert.
ISO 15552-Konformität
Dieses Produkt erfüllt die Anforderungen der Normen ISO 15552, VDMA 24562 und NFE 49-003-1. Diese Compliance garantiert weltweite Austauschbarkeit und erleichtert die nahtlose Integration in bestehende Systeme.
Robuste Konstruktion
Das Design verfügt über einen runden Zylinder mit externen Zugstangen und bietet eine verbesserte Haltbarkeit, sodass es sich gut für anspruchsvolle Industrieumgebungen eignet.
Magnetischer Kolben
Der standardmäßige Magnetkolben vereinfacht die Positionserkennung, indem er die Verwendung von Reed- oder Halbleiterschaltern wie der M/50-Serie ermöglicht.
Großer Betriebsdruckbereich
Es kann in einem Druckbereich von 1 bis 16 bar betrieben werden und ist für eine Vielzahl von Aufgaben anpassbar, die von leichten bis hin zu schweren Anwendungen reichen.
Vielseitige Strichauswahl
Dieses Produkt ist in einer umfangreichen Auswahl an Standard- und kundenspezifischen Hublängen erhältlich und bietet Platz für bis zu 1000 mm, um den unterschiedlichen Betriebsanforderungen gerecht zu werden.
Geringer Wartungsaufwand
Ausgestattet mit PUR-Dichtungen sorgt es für einen effizienten, reibungsarmen Betrieb und eine lange Lebensdauer. Es ist sowohl mit geölten als auch ungeölten Luftsystemen kompatibel.
Stoß- und vibrationsgeprüft
Dieses Produkt wurde gemäß den Normen EN 61373 Kategorie 1, Klasse A + B getestet und eignet sich für Schienen- und Transportanwendungen, die eine hohe Beständigkeit gegen Stöße und Vibrationen erfordern.
Hohe Kraftabgabe
Bei 6 bar Druck erreicht der theoretische Schub bis zu 4.710 N beim Aushub und 4.416 N beim Einhub und liefert so herausragende Leistung für anspruchsvolle Industrieaufgaben.
Mehrere Varianten verfügbar
Es stehen mehrere Optionen zur Verfügung, darunter unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, die eine individuelle Anpassung an spezifische Anwendungsanforderungen ermöglichen.
Technische Parameter:
| Standard |
ISO 15552 |
| Portgröße |
G1/2 |
| Betrieb |
Doppelschauspieler |
| Serie |
RA/802000 |
| Marke |
IMI Norgren |
| Typ |
Standardzylinder (runder Zylinder) |
Anwendungen:
Industrielle Automatisierung
Dieser Sektor umfasst die allgemeine Fabrikautomation, einschließlich Montagelinien und Ausrüstung für die Materialhandhabung. Der Schwerpunkt liegt auf der Rationalisierung von Produktionsabläufen, um die Effizienz zu steigern und menschliche Eingriffe zu reduzieren.
Verpackungsmaschinen
In Verpackungsprozessen sind Maschinen für das Sortieren, Schieben, präzise Positionieren und Fördern von Produkten konzipiert. Diese Systeme sorgen dafür, dass die Verpackung reibungslos und präzise ausgeführt wird.
Automobilindustrie
Der Automobilsektor profitiert von fortschrittlichen Komponentenmontagetechniken, Schweißvorrichtungen sowie umfassender Produktionslinienautomatisierung und Prüfausrüstung, um hohe Qualitätsstandards aufrechtzuerhalten.
Bahnanwendungen
Ausrüstung, die in Bahnanwendungen eingesetzt wird, wird strengen Stoß- und Vibrationstests gemäß den Normen EN 61373, insbesondere Kategorie 1, Klassen A und B, unterzogen. Dies gewährleistet Haltbarkeit und Zuverlässigkeit in Schienenfahrzeugumgebungen.
Essen und Trinken
Für die Lebensmittel- und Getränkeindustrie geeignete Maschinen können mit gefilterter, geölter oder ungeölter Druckluft betrieben werden und erfüllen so Hygiene- und Sicherheitsanforderungen.
Maschinenbau
Dieser Bereich umfasst den Maschinenbau, die Entwicklung von Sondermaschinen und allgemeine lineare Antriebssysteme, die präzise Bewegungen innerhalb mechanischer Baugruppen ermöglichen.
Materialhandhabung
Zu den Materialtransportvorgängen in der Logistik gehören Hebe-, Schiebe-, Stopp- und Transferaufgaben, die alle für einen effizienten Arbeitsablauf und die Sicherheit in Vertriebszentren von entscheidender Bedeutung sind.
Elektronikfertigung
Präzise Positionierung und sorgfältige Komponentenhandhabung sind in der Elektronikfertigung, insbesondere in Reinraumumgebungen, unerlässlich, um die Produktintegrität und -qualität aufrechtzuerhalten.
Support und Dienstleistungen:
Zu unserem Produkt „Kolbenpneumatikzylinder“ gehört umfassender technischer Support und Service, um optimale Leistung und Kundenzufriedenheit zu gewährleisten. Unser Team aus erfahrenen Ingenieuren und Technikern steht Ihnen zur Verfügung, um Sie bei der Installation, Wartung, Fehlerbehebung und Anpassung an Ihre spezifischen Anwendungsanforderungen zu unterstützen.
Wir stellen eine detaillierte Produktdokumentation bereit, einschließlich Benutzerhandbüchern, Installationsanleitungen und Wartungsanweisungen, damit Sie Ihren Pneumatikzylinder optimal nutzen können. Darüber hinaus bieten wir Schulungen und Webinare an, um Ihre Mitarbeiter über die richtige Nutzung und Sicherheitsverfahren zu informieren.
Bei betrieblichen Problemen ist unser technisches Support-Team bereit, Probleme umgehend zu diagnostizieren und zu lösen, wodurch Ausfallzeiten minimiert und die Produktivität gesteigert werden. Wir bieten auch Reparatur- und Austauschdienste an, um die Lebensdauer Ihres Pneumatikzylinders zu verlängern.
Für Kunden, die maßgeschneiderte Lösungen benötigen, bieten wir kundenspezifische Dienstleistungen an, um Zylinderabmessungen, Materialien und Montageoptionen an Ihre individuellen Bedürfnisse anzupassen. Unser Ziel ist es, zuverlässige, qualitativ hochwertige Pneumatikzylinderprodukte zu liefern, die durch einen außergewöhnlichen Kundenservice unterstützt werden.
Verpackung und Versand:
Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst mit einer Schutzfolie umwickelt, um Kratzer und Staubansammlungen zu vermeiden. Anschließend wird es in einer maßgeschneiderten Schaumstoffeinlage in einem stabilen Karton untergebracht, um Bewegungen zu minimieren und Stöße zu absorbieren.
Bei Großbestellungen werden mehrere Einheiten sicher in größeren Kartons mit zusätzlicher Polsterung verpackt, um die Stabilität zu gewährleisten. Alle Pakete sind deutlich mit Produktdetails, Handhabungsanweisungen und Versandinformationen gekennzeichnet.
Der Versand erfolgt über zuverlässige Logistikpartner mit Optionen für beschleunigte Lieferung und Sendungsverfolgung, um eine pünktliche und sichere Ankunft am Zielort zu gewährleisten. Wir treffen alle Vorkehrungen, um Ihren Kolben-Pneumatikzylinder in einwandfreiem Zustand und sofort einsatzbereit zu liefern.
