Beschreibung des Produkts:

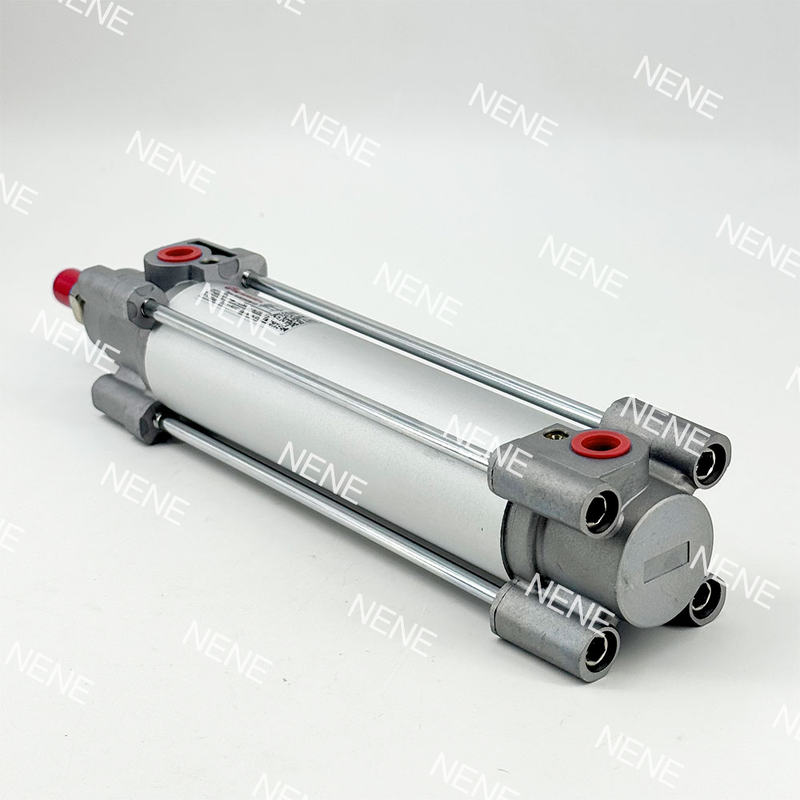

Übersicht über den Luftzylinder der Baureihe RA/802080/M
Die RA/802080/M-Serie ist ein leistungsstarker Luftzylinder nach der Norm ISO 15552.Dieser doppelwirkende Zylinder hat einen Durchmesser von 80 mm und ist in einer Vielzahl von Schlaglängen von 25 mm bis 1000 mm erhältlich.Die Konstruktion gewährleistet eine zuverlässige und effiziente lineare Bewegung für zahlreiche Anwendungen der industriellen Automatisierung.
Der Kern der RA/802080/M-Serie ist das hochmoderne Adaptive Cushioning System (ACS).Dieser intelligente Mechanismus passt die Dämpfungsleistung dynamisch an unterschiedliche Lastbedingungen an, wodurch die manuelle Anpassung von Kissenschrauben und spezialisiertes technisches Fachwissen beseitigt werden, wodurch der Benutzer von einem reibungsloseren und sichereren Betrieb, geringeren Wartungskosten,und eine längere Lebensdauer des Zylinders.
Diese Serie ist mit einem robusten runden Lauf und mit externen Bindestangen ausgestattet und bietet eine erhöhte Haltbarkeit, was sie für raue Betriebsumgebungen geeignet macht.Es enthält auch einen Magnetkolben als Standardmerkmal, die eine einfache Positionserkennung ermöglicht, wenn sie mit kompatiblen Schaltanlagen oder Solid-State-Schaltern kombiniert wird.und NFE 49-003-1 garantiert die Austauschbarkeit und breite internationale Akzeptanz.
mit einem Druck von höchstens 16 bar und in der Lage, in einem Temperaturbereich von - 10 °C bis + 80 °C zu arbeiten,der RA/802080/M-Zylinder ist in der Lage, strenge industrielle Anforderungen zu erfüllen und gleichzeitig eine reibungslose und präzise Steuerung zu gewährleistenDie 80 mm große Bohrungsgröße liefert eine erhebliche Kraftleistung und einen theoretischen Schub von 3016 N bei 6 bar, was sie besonders für schwere Aufgaben geeignet macht.
Eigenschaften:
Adaptives Polstersystem (ACS)
Das Adaptive Cushioning System (ACS) regelt die Polsterung automatisch an unterschiedliche Belastungen an, wodurch manuelle Einstellungen vermieden und ein reibungsloser und sicherer Betrieb gewährleistet wird.Zusätzlich, hilft es bei der Verringerung von Lärm und Vibrationen während der Verwendung.
ISO 15552 Konformität
Dieses Produkt entspricht den Normen ISO 15552, VDMA 24562 und NFE 49-003-1. Diese Übereinstimmung gewährleistet die globale Austauschbarkeit und erleichtert die einfache Integration in bestehende Systeme,so dass es für internationale Anwendungen sehr vielseitig ist.
Robuste Konstruktion
Mit einem runden Lauf mit äußeren Bindemaststäben bietet die Konstruktion eine ausgezeichnete Haltbarkeit.Dieses robuste Design macht es für den Einsatz in aggressiven Industrieumgebungen geeignet, in denen Zuverlässigkeit unerlässlich ist.
Magnetkolben
Der Standardmagnetkolben ermöglicht eine einfache Positionserkennung mittels Rohr- oder Festkörperschalter wie der M/50-Serie.
Breiter Betriebsdruckbereich
Dieses Produkt, das in einem Druckbereich von 1 bis 16 bar arbeitet, eignet sich gut für eine Vielzahl von Anwendungen, von leichten Aufgaben bis hin zu schweren industriellen Operationen.
Vielseitige Auswahl von Schlagformen
Es ist in einer Vielzahl von Schlaglängen erhältlich, einschließlich Standard- und Nichtstandard-Optionen, die sich bis zu 1000 mm erstrecken.Diese Vielseitigkeit ermöglicht die Anpassung an spezifische Anwendungsanforderungen.
Wenige Wartung
Ausgestattet mit PUR-Dichtungen gewährleistet das System einen effizienten Betrieb bei geringer Reibung und eine längere Lebensdauer.Minimierung der Wartungsaufwand.
Schock- und Vibrationsprüfung
Das Produkt wurde streng getestet, um die Normen der Klasse A + B der Kategorie 1 der EN 61373 zu erfüllen, was es für Eisenbahn- und Transportanwendungen, die eine hohe Stoß- und Vibrationsbeständigkeit erfordern, ideal macht.
Hochleistungsleistung
Bei einem Betriebsdruck von 6 bar beträgt die theoretische Schubleistung 3016 N beim Ausfallschlag und 2722 N beim Einfallschlag.Diese hohe Kraftfähigkeit stellt sicher, dass das Produkt anspruchsvolle Anwendungen effektiv bewältigen kann.
Mehrere Varianten verfügbar
Das Produkt bietet eine Vielzahl von Optionen, darunter verschiedene Kolbenstangenmaterialien, spezielle Wischläufer, Reibungsdichtungen und verlängerte Kolbenstangen.Diese Auswahl bietet Flexibilität, um den unterschiedlichen Betriebsbedürfnissen gerecht zu werden.
Technische Parameter:
| Zylinderbohrung |
80 mm |
| Reihe |
RA/802000 |
| Standards |
ISO 15552 |
| Typ |
Standardzylinder |
| Betrieb |
Doppelgespiel |
| Marke |
IMI Norgren |
Anwendungen:
Industrieautomation
Diese Branche umfaßt die allgemeine Fabrikautomation, einschließlich Montagelinie und Materialbehandlungsausrüstung.
Verpackungsmaschinen
Verpackungsmaschinen umfassen Vorgänge wie Sortieren, Schieben, Positionieren und Befördern von Produkten, die eine reibungslose Handhabung und Verpackung von Produkten in verschiedenen Branchen gewährleisten.
Automobilindustrie
Die Automobilindustrie nutzt die Montage von Komponenten, Schweißanlagen, die Automatisierung der Produktionslinien und spezielle Prüfgeräte, um hohe Standards zu wahren und die Produktionsgeschwindigkeit zu verbessern.
Anwendungen im Eisenbahnbereich
Eisenbahnanlagen werden streng auf Stoß- und Schwingungsbeständigkeit nach den Normen EN 61373, insbesondere Kategorie 1, Klasse A + B, geprüft.Dies gewährleistet Langlebigkeit und zuverlässige Leistung beim Betrieb von Schienenfahrzeugen.
Lebensmittel und Getränke
Die in der Lebensmittel- und Getränkeindustrie verwendeten Geräte sind mit gefilterter, geschmiert oder nicht geschmierte Druckluft kompatibel und sorgen so für einen hygienischen und effizienten Betrieb.
Maschinenbau
Dieser Bereich umfasst Maschinenbau, Entwicklung von Spezialmaschinen und allgemeine lineare Antriebslösungen, die eine breite Palette von industriellen Anwendungen unterstützen.
Materialhandhabung
Material-Handling-Systeme erleichtern Operationen wie Heben, Schieben, Anhalten und Übertragen innerhalb logistischer Rahmenbedingungen, um den Arbeitsablauf und die Sicherheit zu verbessern.
Elektronikherstellung
In der Elektronikherstellung sind eine präzise Positionierung und eine sorgfältige Handhabung von Komponenten von entscheidender Bedeutung, die häufig in Reinraumumgebungen durchgeführt werden, um die Produktqualität zu gewährleisten.
Unterstützung und Dienstleistungen:
Unser Kolben-Pneumatischer Zylinder ist für eine zuverlässige und effiziente lineare Bewegung für eine Vielzahl von industriellen Anwendungen konzipiert.Es ist wichtig, die empfohlene Installation zu befolgen, Betriebs- und Wartungsrichtlinien.
Installation: Vor der Installation überprüfen Sie, ob die Zylinderspezifikationen den Anforderungen Ihrer Anwendung entsprechen.Der Zylinder wird sicher mit geeigneten Ausrüstungen montiert und muss so ausgerichtet sein, dass seitliche Belastungen, die zu vorzeitiger Abnutzung führen können, vermieden werden.. Die pneumatischen Leitungen entsprechend der Systemkonstruktion verbinden, um eine saubere und trockene Druckluftzufuhr zu gewährleisten.
Betrieb: Der Zylinder muss innerhalb der angegebenen Grenzwerte für Druck und Temperatur betrieben werden.Überprüfen Sie regelmäßig, ob Luftlecks vorhanden sind, und stellen Sie sicher, dass alle Verbindungen fest sind. Verwenden Sie geeignete Dämpfungen, wenn verfügbar, um den Aufprall am Ende des Schlages zu minimieren.
Wartung: Überprüfen Sie den Zylinder regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Beschädigung.Schmieren Sie den Zylinder gemäß den Empfehlungen mit kompatiblen Schmierstoffen, um die Lebensdauer von Dichtungen und beweglichen Teilen zu verlängern. Verschleierte oder beschädigte Komponenten unverzüglich ersetzen, um Leistung und Sicherheit zu gewährleisten.
Fehlerbehebung: Häufige Probleme sind Luftlecks, verkürzte Schlaglänge oder unregelmäßige Bewegungen.Sicherstellen, dass die Luftversorgung frei von Feuchtigkeit und Schadstoffen ist. Für spezifische Symptome und Korrekturmaßnahmen siehe den ausführlichen Fehlerbehebungsleitfaden.
Durch die Einhaltung dieser technischen Support- und Servicerichtlinien können die Benutzer die Effizienz und Langlebigkeit ihrer Kolben-Pneumatikzylinder-Installationen maximieren.
Verpackung und Versand:
Produktverpackung:Jeder Kolben-Pneumatikzylinder ist sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.Es wird dann in eine robusteAlle Verpackungsmaterialien sind umweltfreundlich und so konzipiert, dass die Auswirkungen auf die Umwelt minimiert werden.
Versand:Wir bieten zuverlässige und effiziente Versandoptionen weltweit an. Bestellungen werden innerhalb von 1-2 Werktagen nach Zahlungsbestätigung bearbeitet.mit dem dem Kunden zur Verfügung gestellten NachverfolgungsinformationenWir stellen sicher, dass alle Sendungen versichert und sorgfältig behandelt werden, um eine rechtzeitige und sichere Lieferung zu gewährleisten.
