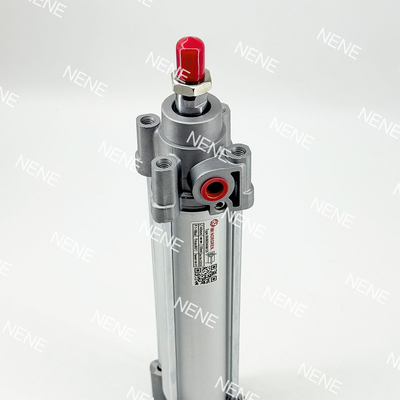

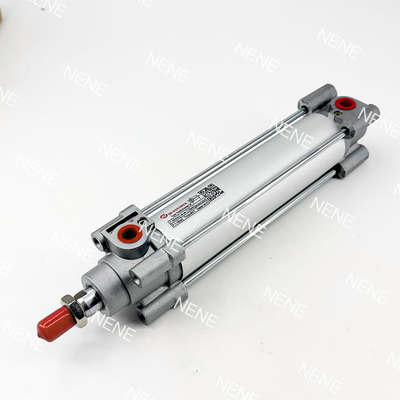

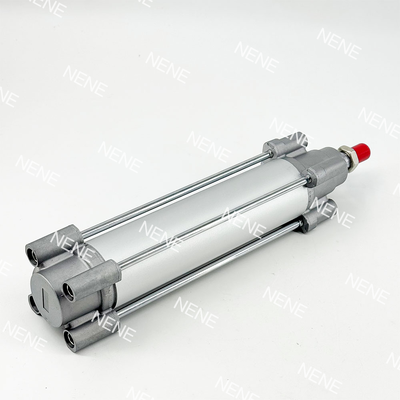

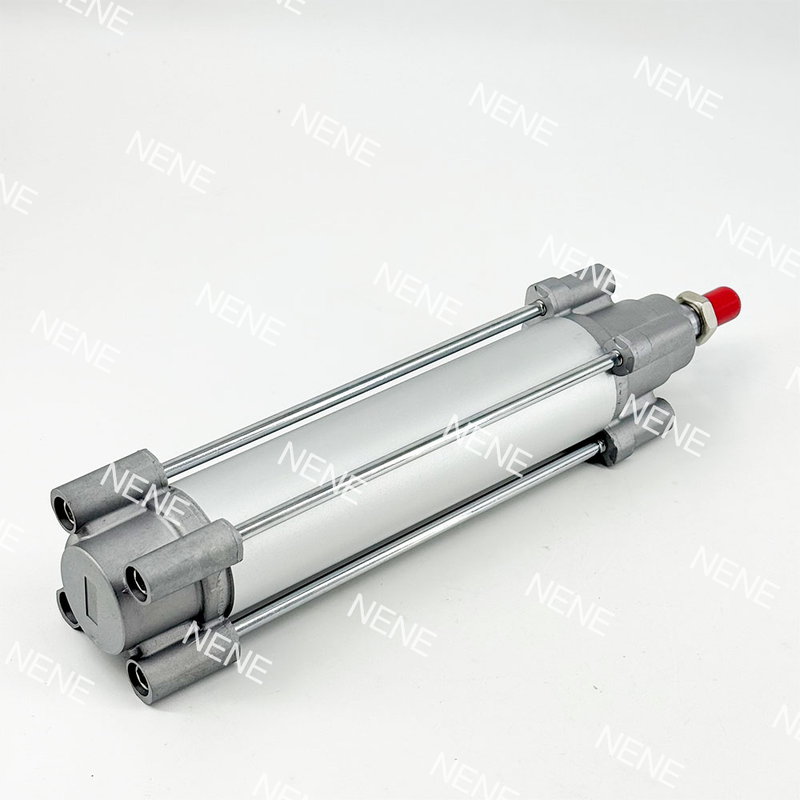

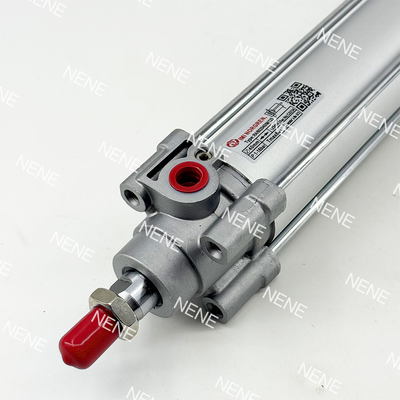

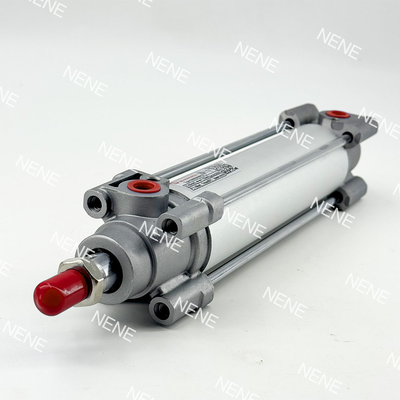

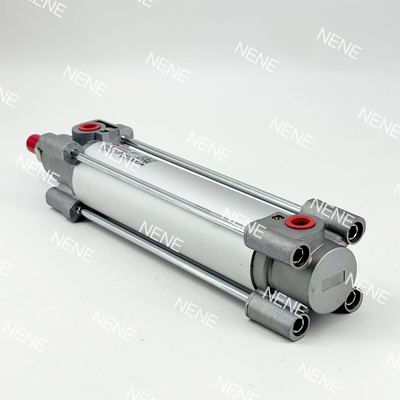

Doppelwirkender Kolben-Pneumatikzylinder Norgren RA/802080/M/1000 Max-Schlag 1000mm 16 bar für Verpackungsmaschinen

Produktbeschreibung:

Die RA/802080/M-Serie stellt einen leistungsstarken, doppeltwirkenden Pneumatikzylinder dar, der gemäß der Norm ISO 15552 entwickelt wurde. Dieser Zylinder ist stolzer Teil der angesehenen ISOLine™-Reihe, verfügt über einen Bohrungsdurchmesser von 80 mm und ist in einer Vielzahl von Hublängen von 25 mm bis 1000 mm erhältlich. Es ist für eine zuverlässige und effiziente lineare Bewegung ausgelegt und eignet sich daher für zahlreiche industrielle Automatisierungsanwendungen.

Im Mittelpunkt der Funktionalität dieses Zylinders steht das innovative Adaptive Cushioning System (ACS). Diese intelligente Technologie passt die Dämpfungsleistung automatisch an unterschiedliche Belastungen an, sodass keine manuelle Einstellung der Dämpfungsschrauben oder spezielle Fachkenntnisse erforderlich sind. Dadurch profitieren Anwender von einem reibungsloseren und sichereren Betrieb, geringeren Wartungskosten und einer längeren Gesamtlebensdauer.

Die RA/802080/M-Serie ist mit einem stabilen runden Zylinderdesign und externen Zugstangen ausgestattet und gewährleistet eine verbesserte Haltbarkeit und ist ideal für den Einsatz in anspruchsvolleren und aggressiveren Umgebungen. Darüber hinaus verfügt der Zylinder standardmäßig über einen Magnetkolben, der eine einfache Positionserkennung mithilfe kompatibler Reed- oder Halbleiterschalter ermöglicht. Dieser Zylinder entspricht den Normen ISO 15552, VDMA 24562 und NFE 49-003-1, garantiert Austauschbarkeit und erfüllt globale Compliance-Anforderungen.

Dieser Pneumatikzylinder kann bei einem maximalen Druck von 16 bar in einem Temperaturbereich von -10 °C bis +80 °C betrieben werden und ist vielseitig genug, um anspruchsvolle industrielle Aufgaben zu bewältigen und gleichzeitig eine reibungslose und präzise Leistung zu gewährleisten. Die Bohrungsgröße von 80 mm sorgt für eine beträchtliche Kraftausbeute mit einem theoretischen Schub von 3016 N bei 6 bar, wodurch die RA/802080/M-Serie besonders für schwere Einsätze geeignet ist.

Merkmale:

Das Adaptive Cushioning System passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig und gewährleistet einen reibungslosen und sicheren Betrieb. Darüber hinaus trägt es dazu bei, Geräusche und Vibrationen während des Gebrauchs zu reduzieren.

Dieses Produkt entspricht internationalen Standards, einschließlich ISO 15552, VDMA 24562 und NFE 49-003-1. Diese Konformität garantiert globale Austauschbarkeit und erleichtert die einfache Integration in bestehende Setups.

Die Konstruktion verfügt über ein rundes Laufdesign, ergänzt durch externe Zugstangen, und bietet eine außergewöhnliche Haltbarkeit. Es eignet sich besonders für anspruchsvolle und aggressive Industrieumgebungen, in denen Zuverlässigkeit von entscheidender Bedeutung ist.

Der serienmäßige Magnetkolben ermöglicht eine einfache Positionserkennung. Es ist mit Reed- oder Halbleiterschaltern wie der M/50-Serie kompatibel und verbessert so die Betriebssteuerung und -überwachung.

Dieses System arbeitet effektiv in einem Druckbereich von 1 bis 16 bar und ist an eine Vielzahl von Anwendungen anpassbar. Es kann Aufgaben von leichter bis schwerer Beanspruchung bewältigen und bietet vielseitige Leistung.

Hublängen sind in einem breiten Spektrum verfügbar, einschließlich Standard- und Sonderoptionen bis zu 1000 mm. Diese Vielseitigkeit ermöglicht eine individuelle Anpassung an spezifische Anwendungsanforderungen.

Durch den Einsatz von PUR-Dichtungen ist ein reibungsarmer Betrieb gewährleistet, der zu einer langen Lebensdauer beiträgt. Darüber hinaus ist das System sowohl mit geölter als auch ungeölter Luft kompatibel, was den Wartungsaufwand reduziert.

Das Produkt wurde strengen Tests gemäß den Normen EN 61373 Kategorie 1, Klasse A + B unterzogen. Dadurch eignet es sich für Schienen- und Transportanwendungen, bei denen Stoß- und Vibrationsfestigkeit von entscheidender Bedeutung ist.

Bei einem theoretischen Schub von 6 bar liefert das System 3016 N beim Aushub und 2722 N beim Einhub. Diese erhebliche Kraftabgabe gewährleistet die effiziente Bewältigung anspruchsvoller Aufgaben.

Zur Anpassung des Systems stehen verschiedene Optionen zur Verfügung, darunter unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen. Diese Varianten ermöglichen eine erweiterte Anpassung und Funktionalität.

Technische Parameter:

Anwendungen:

Support und Dienstleistungen:

Unser Produkt „Kolbenpneumatikzylinder“ ist darauf ausgelegt, in verschiedenen industriellen Anwendungen zuverlässige und effiziente Leistung zu liefern. Um einen optimalen Betrieb zu gewährleisten, ist es wichtig, die empfohlenen Installations-, Wartungs- und Fehlerbehebungsrichtlinien im Produkthandbuch zu befolgen.

Für technischen Support lesen Sie bitte die ausführliche Dokumentation, die dem Produkt beiliegt, einschließlich Spezifikationen, Schaltplänen und Sicherheitshinweisen. Regelmäßige Inspektion und Wartung des Zylinders, wie z. B. die Prüfung auf Luftlecks, Schmierung und Ausrichtung, verlängern seine Lebensdauer und erhalten die Leistung.

Sollten bei der Verwendung des Kolbenpneumatikzylinders Probleme auftreten, werden Schritte zur Fehlerbehebung beschrieben, um häufige Probleme zu identifizieren und zu lösen. Zu diesen Schritten gehören die Überprüfung des Luftversorgungsdrucks, die Untersuchung von Dichtungen und Kolbenstangen auf Verschleiß oder Beschädigung sowie die Sicherstellung einer ordnungsgemäßen Montage und Anschlüsse.

Unser technisches Support-Team steht Ihnen bei allen komplexen Anfragen oder bei der Integration und Anpassung des Pneumatikzylinders in Ihre Systeme zur Seite. Wir sind bestrebt, schnelle und effektive Lösungen bereitzustellen, um Ausfallzeiten zu minimieren und die Produktivität zu maximieren.

Darüber hinaus bieten wir eine Reihe von Wartungsdienstleistungen und Ersatzteilen an, um den langfristigen Betrieb Ihrer pneumatischen Systeme zu unterstützen. Regelmäßige Konsultationen mit unseren Experten können dazu beitragen, die Leistung zu optimieren und sich an sich ändernde betriebliche Anforderungen anzupassen.

Verpackung und Versand:

Produktverpackung und Versand für Kolbenpneumatikzylinder

Jeder Kolben-Pneumatikzylinder ist sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in antistatischen Schaumstoff oder Luftpolsterfolie eingewickelt, um Schäden durch Stöße oder Vibrationen zu verhindern. Anschließend wird es in einen stabilen, maßgeschneiderten Karton gelegt, der für zusätzliche Polsterung und Halt sorgt.

Bei Großbestellungen werden einzelne Kartons sicher in größere Versandkartons verpackt und mit geeigneten Polstermaterialien wie Erdnüssen oder Luftkissen versehen, um Bewegungen im Karton zu vermeiden. Alle verwendeten Verpackungsmaterialien sind umweltfreundlich und recycelbar.

Unser Versandprozess ist darauf ausgelegt, eine pünktliche und sichere Lieferung zu gewährleisten. Wir bieten verschiedene Versandoptionen an, darunter Standard-, Express- und Expressversanddienste, um den Kundenanforderungen gerecht zu werden. Jede Sendung wird von einem zuverlässigen Kurierdienst verfolgt und Kunden erhalten Informationen zur Sendungsverfolgung umgehend nach dem Versand.

Vor dem Versand wird jeder Kolben-Pneumatikzylinder einer gründlichen Qualitätsprüfung unterzogen, um sicherzustellen, dass er alle Spezifikationen und Leistungsstandards erfüllt. Darüber hinaus geben wir auf der Verpackung klare Handhabungshinweise an, um die richtige Sorgfalt beim Entladen und Installieren zu gewährleisten.

Unabhängig davon, ob der Versand im In- oder Ausland erfolgt, erfüllen wir alle relevanten Vorschriften und Dokumentationsanforderungen, um eine reibungslose Zollabfertigung und Lieferung zu ermöglichen.
