Produktbeschreibung:

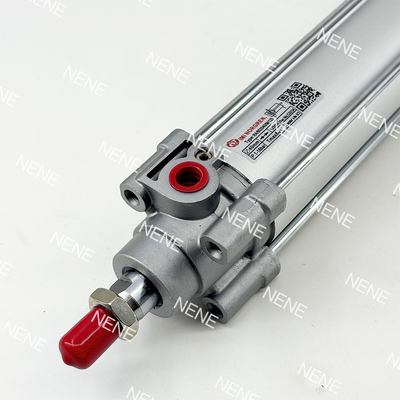

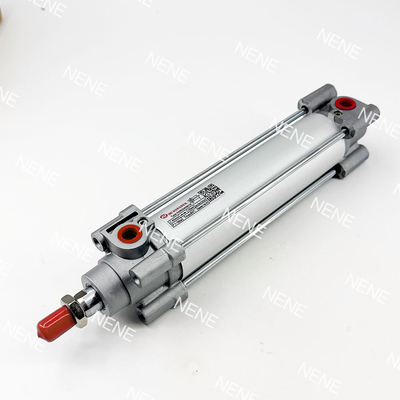

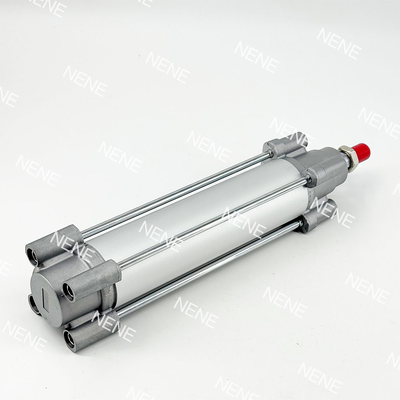

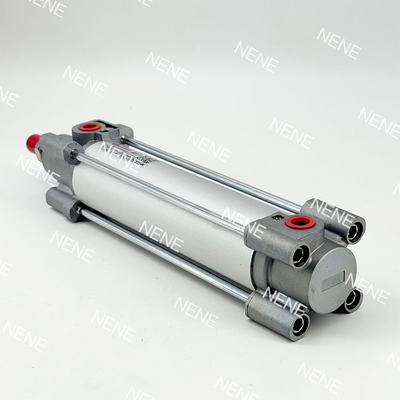

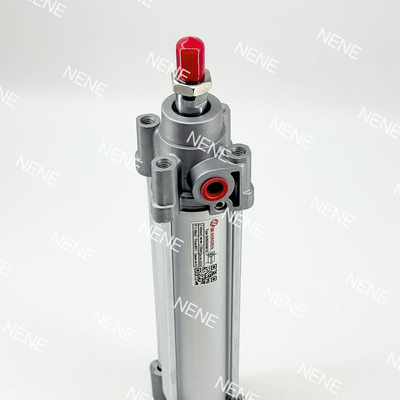

Die RA/802080/M-Serie stellt einen Hochleistungs-Pneumatikzylinder dar, der der Norm ISO 15552 entspricht. Dieser doppeltwirkende Zylinder ist Teil der bekannten ISOLine™-Reihe und verfügt über einen Bohrungsdurchmesser von 80 mm. Er ist in einer Vielzahl von Hublängen von 25 mm bis 1000 mm erhältlich und eignet sich daher hervorragend für die Bereitstellung zuverlässiger und effizienter linearer Bewegungen in zahlreichen industriellen Automatisierungsanwendungen.
Im Mittelpunkt des Designs dieses Zylinders steht das fortschrittliche Adaptive Cushioning System (ACS). Diese intelligente Funktion passt die Dämpfung automatisch an unterschiedliche Lastbedingungen an, sodass keine manuellen Einstellungen über Dämpfungsschrauben oder Fachkenntnisse erforderlich sind. Zu den Vorteilen dieses Systems gehören ein reibungsloserer und sichererer Betrieb, geringere Wartungskosten und eine längere Lebensdauer des Zylinders.
Die RA/802080/M-Serie besteht aus einem robusten runden Zylinder und ist durch externe Zugstangen verstärkt. Sie ist für raue Umgebungen und anspruchsvolle Bedingungen ausgelegt. Er ist standardmäßig mit einem Magnetkolben ausgestattet, der bei Verwendung mit kompatiblen Reed- oder Halbleiterschaltern eine einfache Positionserkennung ermöglicht. Die Einhaltung der Standards ISO 15552, VDMA 24562 und NFE 49-003-1 gewährleistet globale Austauschbarkeit und Einhaltung gesetzlicher Vorschriften.
Dieser Zylinder ist für den Betrieb bei einem maximalen Druck von 16 bar und in einem Temperaturbereich von -10 °C bis +80 °C ausgelegt und bietet große Vielseitigkeit zur Bewältigung anspruchsvoller industrieller Aufgaben bei gleichzeitiger Beibehaltung einer reibungslosen und präzisen Funktion. Die Bohrungsgröße von 80 mm erzeugt eine erhebliche Kraft und liefert einen theoretischen Schub von 3016 N bei 6 bar, wodurch sie sich hervorragend für Hochleistungsanwendungen eignet.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System (ACS) passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig, sorgt für einen reibungslosen und sicheren Betrieb und reduziert gleichzeitig den Geräusch- und Vibrationspegel deutlich.
ISO 15552-Konformität
Dieses Produkt entspricht international anerkannten Standards wie ISO 15552, VDMA 24562 und NFE 49-003-1. Die Einhaltung dieser Standards garantiert weltweite Austauschbarkeit und ermöglicht eine nahtlose Integration in bestehende Systeme.
Robuste Konstruktion
Die Konstruktion mit rundem Lauf und externen Zugstangen bietet außergewöhnliche Haltbarkeit. Diese robuste Bauweise eignet sich ideal für anspruchsvolle und aggressive Industrieumgebungen und gewährleistet eine lang anhaltende Leistung.
Magnetischer Kolben
Ausgestattet mit einem Standard-Magnetkolben ermöglicht das System eine einfache Positionserkennung. Es ist mit Reed- oder Halbleiterschaltern wie der M/50-Serie kompatibel und ermöglicht eine präzise Steuerung und Rückmeldung.
Großer Betriebsdruckbereich
Das Gerät arbeitet effizient in einem weiten Druckbereich von 1 bis 16 bar. Aufgrund dieser Vielseitigkeit eignet es sich für eine Vielzahl von Anwendungen, von leichten bis hin zu schweren Aufgaben.
Vielseitige Strichauswahl
Das Produkt ist sowohl in Standard- als auch Sonderhublängen bis zu 1000 mm erhältlich und bietet Flexibilität, um unterschiedlichen betrieblichen Anforderungen gerecht zu werden.
Geringer Wartungsaufwand
Durch den Einsatz von PUR-Dichtungen gewährleistet die Konstruktion einen reibungsarmen Betrieb und verlängert die Lebensdauer. Darüber hinaus ist das System sowohl mit geölter als auch ungeölter Luft kompatibel, was den Wartungsaufwand reduziert.
Stoß- und vibrationsgeprüft
Das Produkt wurde streng nach den Normen EN 61373 Kategorie 1, Klasse A + B getestet und eignet sich daher für Schienen- und Transportanwendungen, die ein hohes Maß an Stoß- und Vibrationsfestigkeit erfordern.
Hohe Kraftabgabe
Bei einem Betriebsdruck von 6 bar beträgt die theoretische Schubkraft beim Aushub 3016 N und beim Einhub 2722 N. Diese beachtliche Leistungsabgabe gewährleistet eine zuverlässige Leistung unter anspruchsvollen Arbeitsbedingungen.
Mehrere Varianten verfügbar
Das Produkt unterstützt verschiedene Anpassungsoptionen, darunter unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, sodass es an spezifische Anwendungsanforderungen angepasst werden kann.
Technische Parameter:
| Serie |
RA/802000 |
| Zylinderbohrung |
80 mm |
| Betrieb |
Doppelschauspieler |
| Portgröße |
G3/8 |
| Typ |
Standardzylinder |
| Marke |
IMI Norgren |
Anwendungen:
Industrielle Automatisierung
Dieser Sektor umfasst die allgemeine Fabrikautomation, einschließlich der Verwaltung von Montagelinien und verschiedenen Materialtransportgeräten. Der Schwerpunkt liegt auf der Verbesserung der Effizienz und Genauigkeit von Fertigungsprozessen.
Verpackungsmaschinen
Zu den Vorgängen in Verpackungsmaschinen gehören Aufgaben wie das Sortieren, Schieben, Positionieren und Fördern von Produkten. Diese automatisierten Prozesse sorgen für eine reibungslose und präzise Handhabung der verpackten Waren.
Automobilindustrie
Der Automobilsektor nutzt fortschrittliche Technologien für die Komponentenmontage, Schweißvorrichtungen, die Automatisierung von Produktionslinien und spezielle Prüfgeräte, um hohe Qualitäts- und Leistungsstandards aufrechtzuerhalten.
Bahnanwendungen
Ausrüstung, die in Bahnanwendungen eingesetzt wird, wird strengen Stoß- und Vibrationstests gemäß den Normen EN 61373 Kategorie 1, Klasse A + B unterzogen, um Zuverlässigkeit und Haltbarkeit in Schienenfahrzeugumgebungen zu gewährleisten.
Essen und Trinken
Maschinen und Anlagen in der Lebensmittel- und Getränkeindustrie sind so konzipiert, dass sie effektiv mit gefilterter, geölter oder ungeölter Druckluft arbeiten und dabei strenge Hygiene- und Sicherheitsanforderungen erfüllen.
Maschinenbau
Dieser Bereich umfasst den Bau von Maschinen, die Entwicklung von Sondermaschinen und die Implementierung allgemeiner linearer Antriebslösungen für vielfältige industrielle Anforderungen.
Materialhandhabung
Zu den Materialhandhabungsprozessen gehören Hebe-, Schiebe-, Stopp- und Transfervorgänge innerhalb von Logistiksystemen, die alle darauf abzielen, den Fluss und die Lagerung von Materialien zu optimieren.
Elektronikfertigung
Die Elektronikfertigungsindustrie erfordert eine präzise Positionierung und sorgfältige Handhabung der Komponenten, oft in Reinraumumgebungen, um die Produktintegrität und -leistung sicherzustellen.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ ist darauf ausgelegt, in einer Vielzahl industrieller Anwendungen zuverlässige und effiziente Leistung zu bieten. Wenn Sie technischen Support benötigen, stellen Sie bitte sicher, dass Sie die Modellnummer, Spezifikationen und Einzelheiten des Problems bereithalten, wenn Sie Hilfe anfordern.
Wir bieten umfassende Dienstleistungen einschließlich Installationsanleitungen, Fehlerbehebung, Wartungstipps und Ersatzteilen, um die Lebensdauer und Funktionalität Ihres Pneumatikzylinders zu maximieren.
Unser technisches Support-Team unterstützt Sie bei der Systemintegration, Leistungsoptimierung und kundenspezifischen Konfiguration, um Ihren spezifischen Anforderungen gerecht zu werden.
Überprüfen Sie bei der Wartung regelmäßig, ob Luftlecks vorhanden sind, überprüfen Sie Dichtungen und Kolbenstangen auf Verschleiß und sorgen Sie für eine ordnungsgemäße Schmierung, wie im Produkthandbuch empfohlen, um einen optimalen Betrieb aufrechtzuerhalten.
Wenn Sie auf betriebliche Probleme stoßen oder detaillierte Produktinformationen benötigen, stehen Ihnen unsere Supportdokumentation und Serviceressourcen zur Verfügung, um Ihnen bei der schnellen und effizienten Lösung von Problemen zu helfen.
Wir sind bestrebt, qualitativ hochwertigen Support und Service zu bieten, um Ihre Zufriedenheit und die beste Leistung Ihres Kolben-Pneumatikzylinders sicherzustellen.
Verpackung und Versand:
Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in eine schützende Schaumstoff- oder Luftpolsterfolie eingewickelt, um Kratzer oder Beschädigungen an der Oberfläche zu vermeiden. Anschließend wird es in einen stabilen Karton mit zusätzlichen Polstermaterialien gelegt, um Stöße und Vibrationen zu absorbieren. Bei Großbestellungen wird jede Einheit einzeln verpackt und sicher in größeren Kartons untergebracht, um Bewegungen zu minimieren.
Der Versand des Kolbenpneumatikzylinders erfolgt mit größter Sorgfalt, um die Produktintegrität zu gewährleisten. Wir bieten mehrere Versandoptionen an, darunter Standard-, Express- und Frachtdienste, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden. Alle Sendungen werden verfolgt und versichert, um Ihnen ein sicheres Gefühl zu geben. Kunden werden gebeten, bei der Ankunft die Verpackung und das Produkt vor der Annahme der Lieferung auf Anzeichen von Schäden zu überprüfen.
