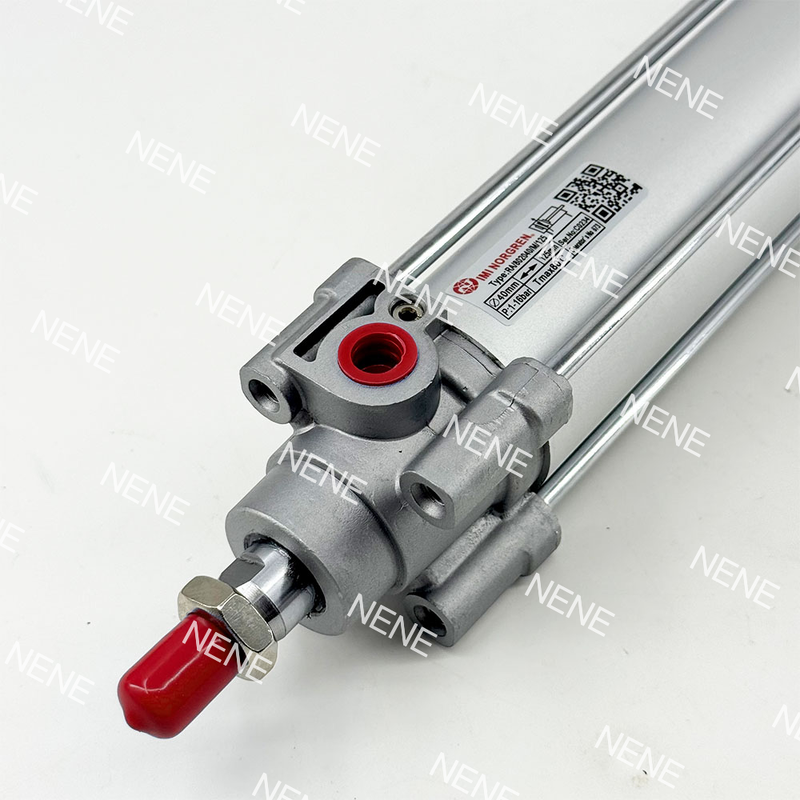

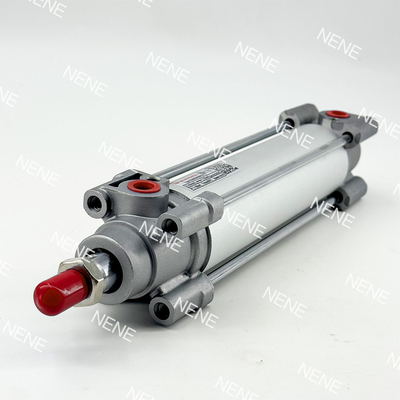

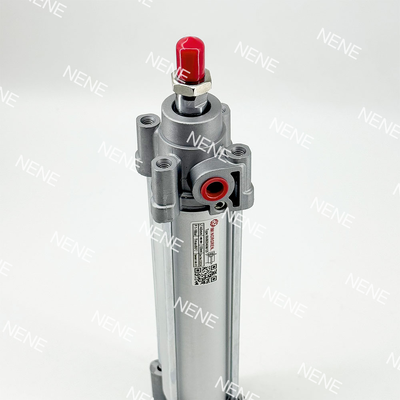

RA/802080/M/200 Industrie-Pneumatischer Zylinder IMI Norgren 200 mm Schlag mit Magnetkolben

Produktbeschreibung:

Die RA/802080/M-Serie ist ein Hochleistungs-Pneumatikzylinder, der der Norm ISO 15552 entspricht. Dieser doppeltwirkende Zylinder ist Teil der bekannten ISOLine™-Kollektion und verfügt über einen Bohrungsdurchmesser von 80 mm. Es ist in einer Vielzahl von Hublängen erhältlich, die von 25 mm bis 1000 mm reichen. Dieses Design zielt darauf ab, zuverlässige und effiziente lineare Bewegungen bereitzustellen und ein breites Spektrum industrieller Automatisierungsanforderungen abzudecken.

Im Mittelpunkt des Designs dieses Zylinders steht das hochmoderne Adaptive Cushioning System (ACS). Diese intelligente Technologie passt die Dämpfung automatisch an unterschiedliche Lastbedingungen an, sodass keine manuellen Einstellungen oder spezielle Fachkenntnisse erforderlich sind. Dadurch profitieren Anwender von einem reibungsloseren und sichereren Betrieb, geringeren Wartungskosten und einer längeren Gesamtlebensdauer.

Die RA/802080/M-Serie besteht aus einem robusten runden Zylinder und ist durch externe Zugstangen verstärkt. Sie bietet außergewöhnliche Haltbarkeit und eignet sich für raue Betriebsbedingungen. Darüber hinaus ist der Zylinder standardmäßig mit einem Magnetkolben ausgestattet, der in Verbindung mit kompatiblen Reed- oder Halbleiterschaltern eine einfache Positionserkennung ermöglicht. Die Einhaltung der Normen ISO 15552, VDMA 24562 und NFE 49-003-1 gewährleistet eine nahtlose Austauschbarkeit und die Einhaltung internationaler Qualitätsrichtlinien.

Dieser Pneumatikzylinder arbeitet bei einem maximalen Druck von 16 bar und in einem Temperaturbereich von -10 °C bis +80 °C. Er ist vielseitig und in der Lage, anspruchsvolle industrielle Aufgaben zu bewältigen und dabei eine präzise und gleichmäßige Bewegung beizubehalten. Mit einer 80-mm-Bohrung kann er eine beträchtliche Kraft erzeugen und einen theoretischen Schub von 3016 N bei 6 bar liefern, was ihn zu einer ausgezeichneten Wahl für Hochleistungsanwendungen macht.

Merkmale:

Das Adaptive Cushioning System passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig und gewährleistet einen reibungslosen und sicheren Betrieb. Darüber hinaus trägt es dazu bei, Geräusche und Vibrationen zu reduzieren und so die Gesamtleistung zu verbessern.

Dieses Produkt entspricht der Norm ISO 15552 sowie den Normen VDMA 24562 und NFE 49-003-1. Die Einhaltung dieser globalen Standards garantiert eine nahtlose Austauschbarkeit und einfache Integration in bestehende Industriesysteme weltweit.

Die Konstruktion mit rundem Lauf und externen Zugstangen bietet außergewöhnliche Haltbarkeit. Dadurch eignet es sich hervorragend für aggressive und anspruchsvolle Industrieumgebungen, in denen Zuverlässigkeit von entscheidender Bedeutung ist.

Ausgestattet mit einem Standard-Magnetkolben ermöglicht das System eine mühelose Positionserkennung mithilfe von Reed- oder Halbleiterschaltern, wie z. B. der M/50-Serie. Dies ermöglicht eine präzise Überwachung und Steuerung der Kolbenbewegung.

Dieses Produkt arbeitet effizient in einem Druckbereich von 1 bis 16 bar und deckt ein breites Anwendungsspektrum ab. Es ist für Aufgaben anpassbar, die von leichten bis hin zu schweren Einsätzen reichen.

Dieses System ist in einer breiten Palette von Standard- und Nicht-Standard-Hublängen erhältlich und unterstützt Längen bis zu 1000 mm. Diese Vielseitigkeit ermöglicht es, die spezifischen Anforderungen verschiedener Anwendungen zu erfüllen.

Der Einsatz von PUR-Dichtungen gewährleistet einen reibungsarmen Betrieb, steigert die Effizienz und verlängert die Lebensdauer. Darüber hinaus ist das System sowohl mit geölter als auch ungeölter Luft kompatibel, was den Wartungsaufwand reduziert.

Dieses Produkt wurde strengen Tests gemäß den Normen EN 61373 Kategorie 1, Klasse A + B unterzogen. Solche Tests bestätigen seine Eignung für Schienen- und Transportanwendungen, bei denen Stoß- und Vibrationsfestigkeit unerlässlich sind.

Bei einem Betriebsdruck von 6 bar beträgt die theoretische Schubkraft beim Aushub 3016 N und beim Einhub 2722 N. Diese hohe Kraftabgabe gewährleistet die Fähigkeit, anspruchsvolle industrielle Aufgaben effektiv zu bewältigen.

Das Produkt ist in mehreren Varianten erhältlich und bietet Kompatibilität mit verschiedenen Optionen, darunter verschiedene Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen. Diese Flexibilität ermöglicht eine Anpassung an spezifische Anwendungsanforderungen.

Technische Parameter:

Anwendungen:

Support und Dienstleistungen:

Unsere Kolbenpneumatikzylinder sind für zuverlässige und effiziente Leistung in einem breiten Spektrum industrieller Anwendungen ausgelegt. Für den technischen Support bieten wir umfassende Unterstützung, einschließlich Installationsanleitungen, Fehlerbehebung, Wartungstipps und Leistungsoptimierung, um sicherzustellen, dass Ihr Pneumatiksystem reibungslos funktioniert.

Wenn Sie Probleme mit Ihrem pneumatischen Kolbenzylinder haben, kann Ihnen unser technisches Support-Team bei der Diagnose von Problemen wie Luftlecks, unzureichender Kraft, unregelmäßiger Bewegung oder Zylinderverschleiß behilflich sein. Wir empfehlen eine regelmäßige Inspektion und Wartung, einschließlich der Überprüfung von Dichtungen, Schmierung und Ausrichtung, um die Lebensdauer Ihres Zylinders zu verlängern.

Wir bieten auch Dienstleistungen wie kundenspezifische Zylinderkonstruktion, Reparatur und Ersatzteile an, um Ihre spezifischen Anwendungsanforderungen zu erfüllen. Unsere Experten können Sie bei der Auswahl der richtigen Zylinderspezifikationen für Ihre Anforderungen unterstützen und so Kompatibilität und maximale Effizienz gewährleisten.

Ausführliche Produkthandbücher, Installationsanweisungen und Anleitungen zur Fehlerbehebung finden Sie in der Dokumentation Ihres Kolben-Pneumatikzylinders. Durch die Nutzung dieser Ressourcen können Sie die Leistung maximieren und Ausfallzeiten minimieren.

Verpackung und Versand:

Produktverpackung:Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in eine Schaumstofffolie eingewickelt, um Kratzer und kleinere Stöße zu verhindern. Anschließend wird es in einen stabilen, maßgeschneiderten Karton mit zusätzlichen Polstermaterialien wie Luftpolsterfolie oder Luftkissen zur Stoßdämpfung gelegt. Die Verpackung ist sicher versiegelt und zur einfachen Identifizierung mit Handhabungsanweisungen, Produktdetails und Barcodes versehen.

Versand:Wir bieten zuverlässige Versandoptionen, um den Kolben-Pneumatikzylinder sicher und zeitnah zu liefern. Der Versand der Produkte erfolgt über seriöse Kurierdienste mit Sendungsverfolgung für alle Bestellungen. Abhängig vom Bestimmungsort liegen die Versandzeiten in der Regel zwischen 3 und 10 Werktagen. Für internationale Sendungen werden alle notwendigen Zolldokumente erstellt, um eine reibungslose Abfertigung zu gewährleisten. Auf Anfrage bieten wir auch Optionen für den Expressversand an.
