Produktbeschreibung:
2.1 Ventilstruktur und -betrieb
Das Ventil arbeitet als 2/2-Wegeventil, normalerweise geschlossen, mit integrierter Vorsteuerung und federloser integrierter Membran. Es ist speziell als rechtwinkliges Impulsventil für die Reinigung von Staubkollektoren konzipiert.
Dieses Ventil zeichnet sich durch ultraschnelle Reaktionszeiten aus und liefert einen gepulsten Luftstrom mit hohem Druck, der eine effiziente Reinigung der Staubsammelbeutel gewährleistet. Sein vielseitiges Design ermöglicht die Installation in jedem Winkel, mit Standard-Gewindeanschlüssen und optional erhältlichen Klemmanschlüssen.
2.2 Betriebsdruck und Medium
Das Ventil arbeitet in einem Differenzdruckbereich von 0,35 bis 8,5 bar und hat einen Berstdruck von 10 bar. Es ist für den Einsatz mit sauberer Druckluft und Inertgasen als Betriebsmedium geeignet.
Um eine optimale Leistung aufrechtzuerhalten, muss die Luftquelle durch einen Präzisionsfilter mit einer Mindestfeinheit von 40 Mikrometern (μm) gefiltert werden.
2.3 Temperaturbereich
Das Ventil kann in einem weiten Umgebungstemperaturbereich von -20℃ bis +85℃ effektiv funktionieren. Die mittlere Lufttemperatur reicht von -40℃ bis +85℃, wobei eine optionale FKM-Fluorkautschukmembran eine Leistung bei Temperaturen von bis zu 120℃ ermöglicht.
Für kältere Umgebungen ist eine kundenspezifische Niedertemperaturversion erhältlich, die bis zu -40 °C betrieben werden kann.
2.4 Baumaterialien
Der Ventilkörper besteht aus einer Aluminiumdruckgusslegierung und bietet eine leichte und korrosionsbeständige Struktur. Das Standardmembranmaterial ist thermoplastisches TPE-Elastomer, mit einer Option für FKM-Fluorkautschuk zur Verbesserung der Hochtemperaturbeständigkeit.
Interne Komponenten wie Federn und Anker bestehen aus Edelstahl 304. Das Spulengehäuse ist mit Epoxidharz vergossen und verfügt über eine Isolierung der Klasse F, die einen staub- und wasserdichten Schutz gemäß IP65 bietet. Standarddichtungen bestehen aus NBR. Für Umgebungen, die hohen Temperaturen und Ölverschmutzung ausgesetzt sind, ist ein Upgrade auf FKM-Dichtungen erhältlich.

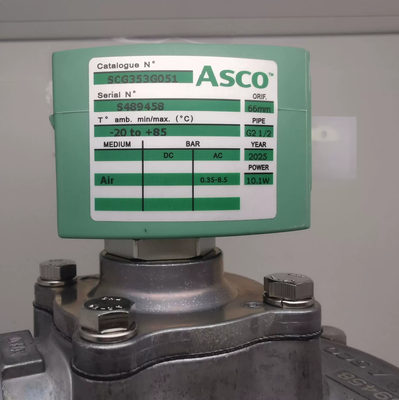

2.5 Allgemeine Spulenparameter
Zu den Standardspulenspannungen gehören 24 V Gleichstrom und 220 V Wechselstrom bei 50 Hz. Als optionale Spannungen sind 24 V, 110 V und 230 V Wechselstrom verfügbar. Der Stromverbrauch liegt zwischen 8,1 W und 10,1 W, was den energieeffizienten Betrieb unterstreicht.
Die Spulen haben die Isolationsklasse F. Explosionsgeschützte NFG-Modelle sind mit dem explosionsgeschützten WSNF-Magnetkopf kompatibel und bieten die Schutzart IP67 für verbesserten Schutz.
2.6 Universelle Leistungsvorteile
Dieses Ventil verfügt über eine federlose integrierte Membran, die Millionen von Betriebszyklen ermöglicht und eine extrem lange Lebensdauer bietet. Seine hochenergetische Impulseinspritzung verbessert die Reinigungseffizienz erheblich und reduziert gleichzeitig den Druckluftverbrauch um etwa 15 %.
Eine eingebaute Schalldämpferstruktur sorgt für einen geräuscharmen Betrieb und verhindert das Eindringen von Staub in den Ventilhohlraum. Das Ventil ist nach CE-, UL-, CSA- und RoHS-Standards zertifiziert. Es sind explosionsgeschützte Varianten erhältlich, die die ATEX-Zertifizierungsanforderungen erfüllen.
Technische Parameter:
| Installationsmethode |
Platten- und Rohrinstallation |
| Ausgangsstoß |
Ausreichend, um 4 Adapter anzutreiben |
| Betriebsdruck |
0,15 bis 0,8 MPa (21 bis 114 Psi) |
| Garantie |
1 Jahr |
| Spitzendruck |
450 Bar |
| Anwendung |
Branchenübergreifend (einschließlich Staubabscheider-Impulsventil, rechtwinkliges Impulsventil, integriertes Pilotimpulsventil) |
| Bewerteter Kompressor |
25 MPa |
| Betriebstemperatur |
-10℃ ~ +60℃ |
| Gehäusebewertung |
IP67 |
| Medien |
Kryoflüssigkeit |
Anwendungen:
Das ASCO-Magnetventil ist aufgrund seines robusten Designs und seines effizienten Betriebs eine vielseitige und zuverlässige Komponente, die in zahlreichen Branchen weit verbreitet ist. Als normalerweise geschlossenes 2/2-Magnetventil gewährleistet es eine präzise Steuerung des Flüssigkeitsflusses und ist somit ideal für Anwendungen, die eine zuverlässige Ein-/Aus-Funktionalität erfordern. Die CE-Zertifizierung garantiert die Einhaltung internationaler Sicherheits- und Qualitätsstandards und bietet Benutzern in verschiedenen Branchen Sicherheit.
Eines der bekanntesten Anwendungsgebiete für das ASCO-Magnetventil sind Staubabscheidersysteme, wo es als Staubabscheider-Impulsventil dient. In diesen Systemen spielt das Ventil eine entscheidende Rolle bei der Steuerung des Pulse-Jet-Reinigungsmechanismus, der angesammelten Staub aus Filterbeuteln oder -patronen entfernt. Das Kaliber 1/2 und der Betriebsdruckbereich von 0,15 bis 0,8 MPa (21 bis 114 Psi) machen es perfekt für die Steuerung des Luftstroms in Staubabscheider-Impulsventilen und sorgen für effiziente und zeitnahe Reinigungszyklen, um eine optimale Filtrationsleistung aufrechtzuerhalten.
Dank seiner Magnetventilbetätigung und Installationsflexibilität – die sowohl Platten- als auch Rohrinstallationsmethoden unterstützt – kann das ASCO-Magnetventil problemlos in bestehende Maschinen oder neue Gerätekonstruktionen integriert werden. Seine kompakte Größe und sein zuverlässiger Betrieb tragen zu seinem weit verbreiteten Einsatz in Branchen wie HVAC, Automobil, Wasseraufbereitung und Fertigung bei, in denen eine präzise Flüssigkeitskontrolle von entscheidender Bedeutung ist.
Für Unternehmen, die kleine bis große Mengen benötigen, bietet ASCO eine Mindestbestellmenge von nur einer Einheit mit einer Lieferfähigkeit von bis zu 5.000 Stück pro Monat. Dies macht es sowohl für den Prototypenbau als auch für die Massenproduktion zugänglich. Der Preis ist verhandelbar und das Produkt wird sorgfältig in Kartons oder gemäß den Kundenanforderungen verpackt, um eine sichere Lieferung zu gewährleisten.
Kunden profitieren von einer schnellen Lieferzeit von 1 bis 7 Werktagen nach Zahlung und flexiblen Zahlungsbedingungen wie T/T, Western Union und PayPal. Diese Merkmale, kombiniert mit der hohen Leistung und Zuverlässigkeit des Ventils, machen das normalerweise geschlossene ASCO 2/2-Magnetventil zu einer ausgezeichneten Wahl für Branchen, die effiziente Impulsventillösungen für Staubabscheider und andere branchenübergreifende Anwendungen suchen.
Verpackung und Versand:
Das ASCO-Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es Sie in einwandfreiem Zustand erreicht. Jedes Ventil ist sicher in einem maßgeschneiderten Schutzgehäuse untergebracht, um Schäden während des Transports zu verhindern. Die Verpackung besteht aus antistatischen Materialien und einer feuchtigkeitsbeständigen Verpackung, um die Produktintegrität zu gewährleisten.
Für den Versand verwenden wir robuste Umkartons, die mit Handhabungshinweisen und Produktdetails versehen sind. Unsere Logistikpartner befolgen strenge Protokolle, um eine pünktliche und sichere Lieferung zu gewährleisten. Sobald Ihre Bestellung versandt wird, werden Informationen zur Sendungsverfolgung bereitgestellt, sodass Sie die Sendung überwachen können, bis sie an Ihrem angegebenen Ort eintrifft.
