Produktbeschreibung:
2.1 Ventilstruktur und -betrieb

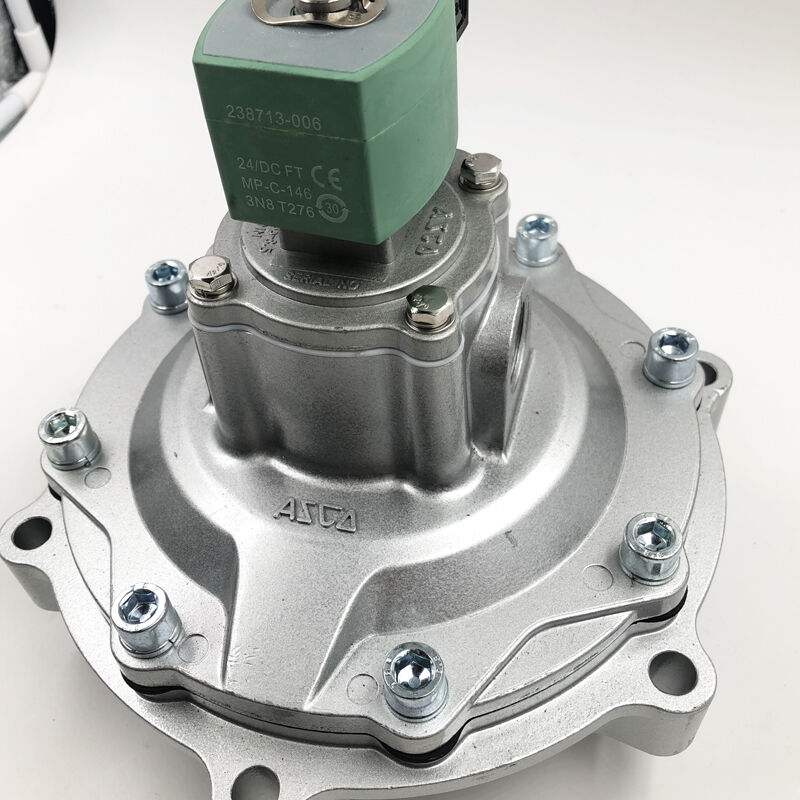

Das Ventil verfügt über eine 2/2-Wege-Normal-Geschlossen-Konstruktion mit integriertem Vorsteuerventil und federloser integrierter Membran. Es ist als rechtwinkliges Impulsventil konzipiert und wurde speziell für Reinigungsanwendungen in Staubkollektoren entwickelt. Das Ventil bietet eine ultraschnelle Öffnungs- und Schließleistung und erzeugt einen pulsierenden Hochdruckluftstrom, der die Effizienz der Beutelreinigung erheblich steigert.
Der Einbau ist flexibel, da das Ventil in jedem beliebigen Winkel montiert werden kann. Es verfügt über Standard-Gewindeanschlüsse und Klemmanschlüsse sind als optionales Zubehör erhältlich, um verschiedenen Installationsanforderungen gerecht zu werden.
2.2 Betriebsdruck und Medium
Das Ventil arbeitet in einem Differenzdruckbereich von 0,35 bis 8,5 bar und hält Berstdrücken bis zu 10 bar stand. Es ist für den Einsatz mit sauberer Druckluft oder Inertgasen geeignet und gewährleistet eine zuverlässige Leistung in verschiedenen Systemen.
Um einen optimalen Betrieb aufrechtzuerhalten, sollte die Luftquelle mit einem Präzisionsfilter von mindestens 40 μm gefiltert werden, um Verunreinigungen zu verhindern und eine lange Lebensdauer zu gewährleisten.
2.3 Temperaturbereich
Dieses Ventil ist so konzipiert, dass es über ein breites Temperaturspektrum effektiv funktioniert. Es kann bei Umgebungstemperaturen von -20℃ bis +85℃ betrieben werden. Der mittlere Lufttemperaturbereich reicht von -40℃ bis +85℃, mit einer optionalen Erweiterung auf 120℃, wenn es mit einer FKM-Fluorkautschuk-Membran ausgestattet ist.
Für Anwendungen, die extrem niedrige Temperaturen erfordern, ist eine kundenspezifische Version erhältlich, die bis zu -40 °C zuverlässig funktioniert.
2.4 Baumaterialien
Der Ventilkörper ist aus einer Aluminiumdruckgusslegierung gefertigt, wodurch er leicht und gleichzeitig rostbeständig ist. Das Standardmembranmaterial ist TPE (thermoplastisches Elastomer). Für Umgebungen, die eine hohe Temperaturbeständigkeit erfordern, ist eine FKM-Fluorkautschuk-Option erhältlich.
Federn und Anker bestehen aus Edelstahl 304 und bieten Haltbarkeit und Korrosionsbeständigkeit. Das Spulengehäuse verfügt über eine Epoxidverkapselung, eine Isolierung der Klasse F und verfügt über die Schutzart IP65 für staub- und wasserdichten Schutz. Standarddichtungen werden aus NBR hergestellt, wobei ein Upgrade auf FKM-Dichtungen erhältlich ist, um hohen Temperaturen und Öleinwirkung standzuhalten.
2.5 Allgemeine Spulenparameter
Das Ventil unterstützt eine Reihe von Standardspannungen, darunter 24 V Gleichstrom und 220 V Wechselstrom bei 50 Hz. Zusätzliche Optionen wie AC 24 V, 110 V und 230 V sind ebenfalls verfügbar, um unterschiedlichen elektrischen Anforderungen gerecht zu werden. Der Stromverbrauch wird niedrig gehalten und liegt zwischen 8,1 W und 10,1 W.
Die Spulenisolierung entspricht der Klasse F und gewährleistet Haltbarkeit und Sicherheit im Betrieb. Explosionsgeschützte NFG-Modelle sind mit explosionsgeschützten WSNF-Magnetköpfen kompatibel und bieten die Schutzart IP67 für verbesserten Schutz in gefährlichen Umgebungen.
2.6 Universelle Leistungsvorteile
Mit einer federlosen integrierten Membran ist das Ventil für Millionen von Betriebszyklen ausgelegt, was zu einer außergewöhnlich langen Lebensdauer führt. Der hochenergetische Impulseinspritzmechanismus erhöht die Reinigungseffizienz und reduziert gleichzeitig den Druckluftverbrauch um 15 %, was ihn sowohl kostengünstig als auch umweltfreundlich macht.
Die eingebaute Schalldämpferstruktur minimiert den Geräuschpegel während des Betriebs und verhindert das Eindringen von Staub in den Ventilhohlraum, wodurch eine sauberere Funktion und weniger Wartung gewährleistet werden. Das Ventil ist nach CE-, UL-, CSA- und RoHS-Standards zertifiziert. Darüber hinaus verfügen explosionsgeschützte Varianten über eine ATEX-Zertifizierung, die ihre Eignung für den Einsatz in explosionsgefährdeten Bereichen bestätigt.
Technische Parameter:
| Produktserie |
SCG353G-Serie |
| Typ |
Rechtwinkliges Impulsventil, 2/2-Wege-Magnetventil, normalerweise geschlossen |
| Betriebstemperatur |
-10℃ ~ +60℃ |
| Betriebsdruck |
0,15 bis 0,8 MPa (21 bis 114 Psi) |
| Bewerteter Kompressor |
25 MPa |
| Garantie |
1 Jahr |
| Montageart |
Panelmontage |
| Anwendung |
Branchenübergreifend |
| Ausgangsstoß |
Ausreichend, um 4 Adapter anzutreiben |
| Medien |
Kryoflüssigkeit |
| Ventilbetätigung |
Magnet |
| Kaliber |
1/2 |
Anwendungen:
Das ASCO-Magnetventil ist für sein robustes Design und seine zuverlässige Leistung bekannt und wird häufig in verschiedenen industriellen Anwendungen eingesetzt. Als normalerweise geschlossenes 2/2-Magnetventil gewährleistet es eine präzise Steuerung des Flüssigkeitsflusses und eignet sich daher ideal für Automatisierungssysteme, die hohe Effizienz und Sicherheit erfordern. Die Schalttafelmontage des Ventils ermöglicht eine einfache Installation und Wartung in komplexen Maschinenkonfigurationen und erhöht den Bedienkomfort.
Eines der herausragenden Merkmale des ASCO-Magnetventils ist seine CE-Zertifizierung, die die Einhaltung strenger europäischer Sicherheits- und Qualitätsstandards garantiert. Dies macht es zur bevorzugten Wahl für Branchen, in denen die Einhaltung gesetzlicher Vorschriften von entscheidender Bedeutung ist. Das Produkt ist ab einer Mindestbestellmenge von einem Stück erhältlich und eignet sich daher sowohl für kleine Projekte als auch für große industrielle Einsätze. Die Preise sind verhandelbar und bieten Flexibilität, um unterschiedlichen Budgetanforderungen gerecht zu werden.
Das Ventil ist für den zuverlässigen Betrieb in einem breiten Temperaturbereich von -10℃ bis +60℃ ausgelegt und unterstützt vielseitige Anwendungen in Umgebungen mit unterschiedlichen thermischen Bedingungen. Es unterstützt mehrere Spannungen, darunter 12 VDC, 24 VDC, 24 VAC, 110 VAC und 220 VAC, und ist für verschiedene elektrische Systeme in verschiedenen Branchen geeignet. Seine Ausgangsstoßfähigkeit reicht aus, um bis zu vier Adapter gleichzeitig anzutreiben, was seinen Nutzen in komplexen Steuerungssystemen erhöht.
Insbesondere das Pilotimpulsventil ASCO Integral, Teil der Impulsmagnetventilreihe der Serie 353, wird häufig in Wasseraufbereitungsanlagen, pneumatischen Systemen und automatisierten Fertigungslinien eingesetzt. Die schnelle Reaktion und Haltbarkeit des Ventils machen es für die präzise Flüssigkeitssteuerung in der chemischen Verarbeitung, der Lebensmittel- und Getränkeproduktion sowie in HVAC-Systemen geeignet. Die Verpackung ist anpassbar und wird in Kartons oder nach Kundenwunsch versendet, um eine sichere Lieferung zu gewährleisten.
Mit einer Lieferfähigkeit von 5000 Stück pro Monat und einer Lieferzeit von 1-7 Werktagen nach Zahlungseingang garantiert ASCO eine zeitnahe Auftragsabwicklung. Zu den Zahlungsbedingungen gehören T/T, Western Union und PayPal, was bequeme Optionen für globale Kunden bietet. Insgesamt ist die ASCO-Magnetventilserie eine vielseitige, zuverlässige und effiziente Lösung für branchenübergreifende Anwendungen, die hohe Leistung und Qualitätssicherung erfordern.
Verpackung und Versand:
Das ASCO-Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es in einwandfreiem Zustand ankommt. Jedes Ventil ist sicher in einem maßgeschneiderten Schutzgehäuse untergebracht, um Schäden während des Transports zu verhindern. Die Verpackung enthält antistatische Materialien und Polsterung zum Schutz der empfindlichen Komponenten.
Für den Versand wird das Produkt in stabilen, etikettierten Kartons verpackt, die den internationalen Versandstandards entsprechen. Wir bieten mehrere Versandoptionen an, um den Kundenbedürfnissen gerecht zu werden, einschließlich Express- und Standardversand. Mit jeder Sendung werden Informationen zur Sendungsverfolgung bereitgestellt, um vollständige Transparenz von unserem Werk bis zu Ihrem Zielort zu gewährleisten.
Beim Versand an abgelegene Orte oder Gebiete mit extremen Wetterbedingungen wird besondere Vorsicht geboten und bei Bedarf zusätzliche Schutzmaßnahmen ergriffen. Unser engagiertes Logistikteam arbeitet eng mit vertrauenswürdigen Spediteuren zusammen, um die Integrität und pünktliche Lieferung des ASCO-Magnetventils zu gewährleisten.
