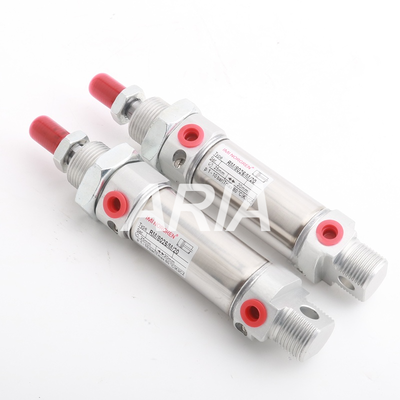

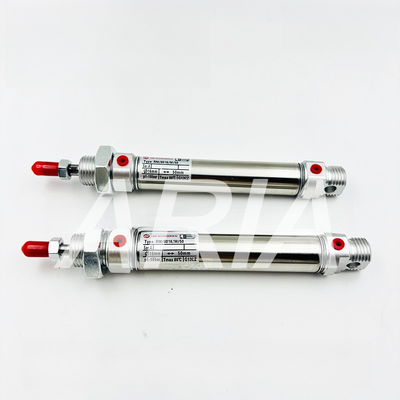

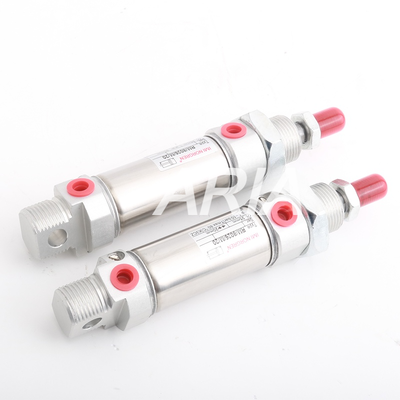

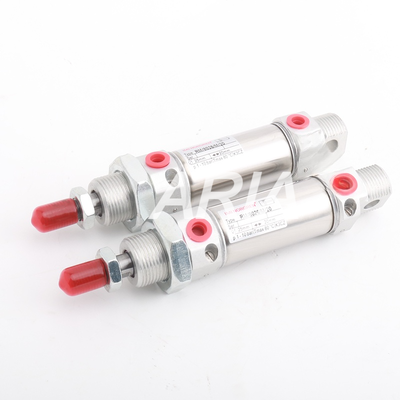

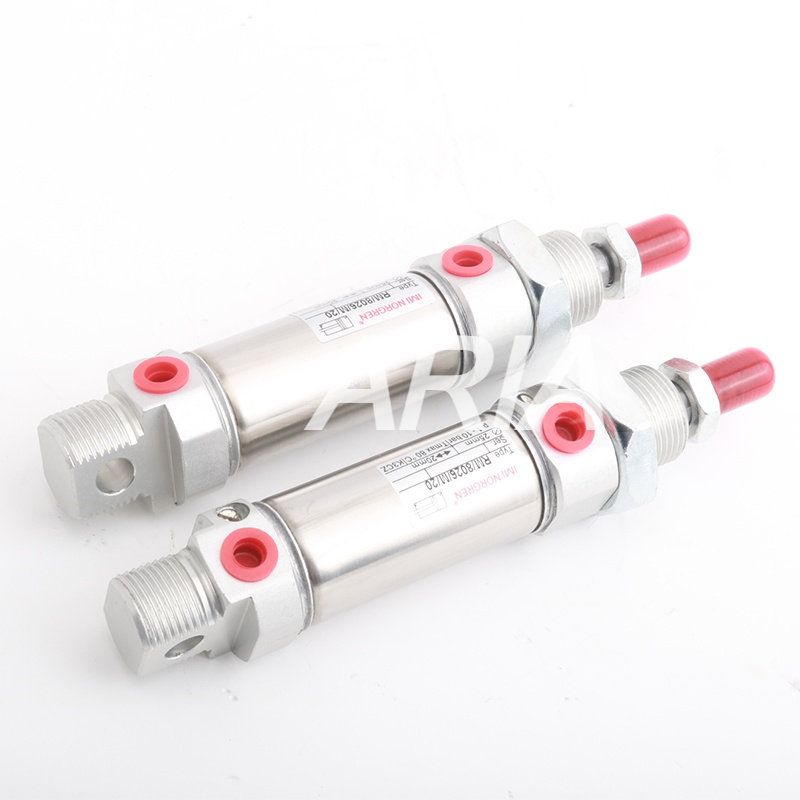

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200MZylinderdurchmesser Φ 10 Einfachwirkender ISO6432 Mini-Zylinderzylinder

1. Modellnomenklatur (zwei Typen werden unterschieden)

1. RM/28010/XX: Basisversion ohne Magnetkolben; Kein Magnetring, nicht kompatibel mit Magnetschaltern
2. RM/28010/M/XX: Version mit integriertem Magnetring, kompatibel mit magnetischen Positionserkennungsschaltern

• Serie 28000: Einfachwirkende Zylinder mit interner Rückholfeder (anders als doppeltwirkende RM/8000-Serie)
• 10 = Bohrungsgröße Φ10mm
• Zusatznummer: Standardhub (20/25/40/50/100/160 mm)

2. Universelle technische Kernparameter (identisch für alle Modelle)

2.1 Standard und Betrieb

• Konformitätsnorm: Internationale Norm ISO 6432 für Mini-Rundzylinder
• Betriebsart: Einfachwirkend (Ausfahren über Luftzufuhr, automatisches Einfahren durch eingebaute Feder)
• Kissen: Feste PU-Polyurethan-Kissen an beiden Enden; nicht einstellbare Dämpfung

2.2 Betriebsflüssigkeitsspezifikationen

• Medium: Gefilterte, saubere Druckluft, schmierungsfreier Betrieb möglich (5μm-Präzisionsfilter empfohlen)
• Betriebsdruck: 2 ~ 10 bar
• Berstdruck: 12 bar
• Betriebstemperatur: -10℃ ~ +80℃; Zur Verhinderung von Vereisung ist eine trockene Luftzufuhr unter 2 °C erforderlich
• Luftanschlussgewinde: M5 Innengewinde
• Kolbenstangenspezifikation: Stangendurchmesser Φ6 mm, Vordergewinde M4

2.3 Gesamtkonstruktionsmaterialien (einheitlich über die gesamte Serie hinweg)

• Lauf: Austenitischer Edelstahl, rostfrei und korrosionsbeständig
• Kolbenstange: Austenitischer Edelstahl
• Endkappen: Sauber eloxierte Aluminiumlegierung
• Standarddichtungen: NBR-Nitrilkautschuk; Fluorkautschuk-Dichtungen optional für Hochtemperaturanwendungen
• Kissen und Wischer: PU-Polyurethan
• Standardzubehör: Vordere Befestigungsmutter, Kolbenstangen-Sicherungsmutter

2.4 Strukturmerkmale

1. Doppelschichtig verklebte Hochleistungs-Endkappen, schlagfest und rissfest
2. Integriertes hinteres Einzelösen-Befestigungsgewinde, keine zusätzliche Ösenhalterung erforderlich
3. Reibungsarme Z-Dichtungen für reibungslosen Betrieb bei hohen/niedrigen Geschwindigkeiten und längere Lebensdauer
4. Kompaktes Rundgehäuse aus Edelstahl, ideal für beengte Einbauräume an Geräten
5. Sämtliche Kontaktkomponenten sind aus Edelstahl, geeignet für feuchte und leicht korrosive Umgebungen

3. Modellaufschlüsselung nach Strich

4. Theoretische Ausgangskraft (6 bar Standardluftversorgung, Φ10 Bohrung)

• Ausfahrschub: 47,1 N (Ausgangskraft, wenn Luft den Kolben herausdrückt)
• Der Rückzug erfolgt über eine interne Feder. keine Zugkraftabgabe (typisch für einfachwirkende Zylinder)

5. Anwendbare Branchen

6. Optionale Upgrades und Zubehör

1. Magnetschalter: Nur kompatibel mit Modellen mit Suffix /M, passend zu Reedschaltern der QM-Serie
2. Dichtungs-Upgrade: Suffix /V-Fluorkautschuk-Dichtungen für Umgebungen mit hohen Temperaturen und Ölverschmutzung
3. Montagezubehör: Flansche, Zwischenzapfen, hintere Halterungen und andere ISO-Standard-Montageteile
