Produktbeschreibung:

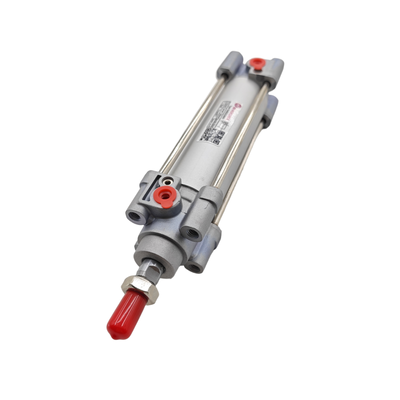

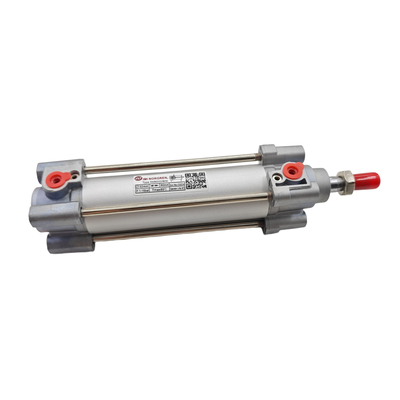

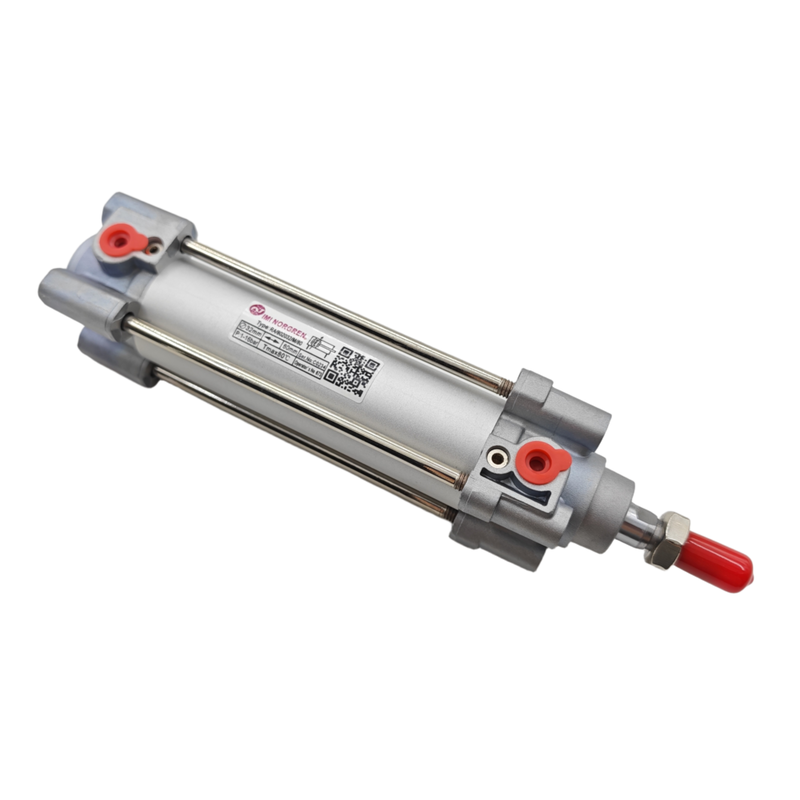

Die RA/802063/M-Serie stellt einen leistungsstarken doppeltwirkenden Pneumatikzylinder dar, der der Norm ISO 15552 entspricht. Als Teil der angesehenen ISOLine™-Reihe verfügt dieser Zylinder über einen Bohrungsdurchmesser von 63 mm und bietet ein breites Sortiment an Hublängen von 25 mm bis 1000 mm. Es wurde für eine zuverlässige und effiziente lineare Bewegung entwickelt und eignet sich daher ideal für eine Vielzahl industrieller Automatisierungsanwendungen.
Im Mittelpunkt des Designs dieses Zylinders steht das innovative Adaptive Cushioning System (ACS). Diese intelligente Technologie passt die Dämpfung automatisch an unterschiedliche Belastungsbedingungen an, sodass weder manuelle Anpassungen der Dämpfungsschrauben noch spezielles Fachwissen erforderlich sind. Dieser Fortschritt führt zu einem reibungsloseren und sichereren Betrieb, verringert den Wartungsaufwand und verlängert die Lebensdauer des Zylinders erheblich.
Die RA/802063/M-Serie besteht aus einem robusten runden Zylinder und externen Zugstangen und ist so konstruiert, dass sie rauen Umgebungen standhält und eine außergewöhnliche Haltbarkeit bietet. Der Zylinder ist außerdem standardmäßig mit einem Magnetkolben ausgestattet, der bei Verwendung mit kompatiblen Reed- oder Halbleiterschaltern eine einfache Positionserkennung ermöglicht. Die Einhaltung der Normen ISO 15552, VDMA 24562 und NFE 49-003-1 gewährleistet Austauschbarkeit und weltweite Akzeptanz.
Dieser Zylinder ist für den Betrieb bei einem maximalen Druck von 16 bar und in einem Temperaturbereich von -10 °C bis +80 °C ausgelegt und bietet die nötige Vielseitigkeit, um anspruchsvolle industrielle Aufgaben zu bewältigen. Es sorgt stets für eine gleichmäßige und präzise Bewegungsleistung und ist somit eine zuverlässige Wahl für vielfältige industrielle Anforderungen.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System (ACS) passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig und gewährleistet einen reibungslosen und sicheren Betrieb. Darüber hinaus werden Geräusche und Vibrationen während des Gebrauchs deutlich reduziert.
ISO 15552-Konformität
Dieses Produkt entspricht der Norm ISO 15552 sowie den Normen VDMA 24562 und NFE 49-003-1. Diese Konformität garantiert globale Austauschbarkeit und erleichtert die einfache Integration in bestehende Systeme weltweit.
Robuste Konstruktion
Die Konstruktion mit rundem Lauf und externen Zugstangen sorgt für außergewöhnliche Haltbarkeit. Diese robuste Konstruktion eignet sich für aggressive Industrieumgebungen, in denen Zuverlässigkeit von größter Bedeutung ist.
Magnetischer Kolben
Ausgestattet mit einem Standard-Magnetkolben unterstützt das System eine einfache Positionserkennung über Reed- oder Halbleiterschalter, wie beispielsweise die der M/50-Serie, und verbessert so die Überwachungs- und Steuerungsmöglichkeiten.
Großer Betriebsdruckbereich
Das Gerät arbeitet in einem weiten Druckbereich von 1 bis 16 bar. Dank dieser großen Auswahl eignet es sich für eine Vielzahl von Anwendungen, die von leichten bis hin zu schweren Aufgaben reichen.
Vielseitige Strichauswahl
Dieses Produkt bietet eine vielfältige Auswahl an Hublängen und ist sowohl in Standard- als auch in Sonderausführungen erhältlich und reicht bis zu 1000 mm. Diese Vielseitigkeit ermöglicht eine individuelle Anpassung an spezifische Anwendungsanforderungen.
Geringer Wartungsaufwand
Der Einsatz von PUR-Dichtungen gewährleistet einen effizienten, reibungsarmen Betrieb und verlängert die Lebensdauer des Produkts. Darüber hinaus ist das System sowohl mit geölter als auch ungeölter Luft kompatibel, was den Wartungsaufwand reduziert.
Stoß- und vibrationsgeprüft
Dieses Produkt wurde gemäß den Normen EN 61373 Kategorie 1, Klasse A + B streng getestet und eignet sich daher ideal für Schienen- und Transportanwendungen, bei denen Stoß- und Vibrationsfestigkeit von entscheidender Bedeutung sind.
Hohe Kraftabgabe
Bei einem theoretischen Schub von 6 bar leistet das Gerät 1870 N beim Aushub und 1680 N beim Einhub. Diese hohe Kraftabgabe bietet ausreichend Leistung, um anspruchsvolle Industrieaufgaben effektiv zu bewältigen.
Mehrere Varianten verfügbar
Je nach Bedarf stehen mehrere Produktvarianten zur Verfügung. Zu den Optionen gehören verschiedene Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Technische Parameter:
| Standard |
ISO 15552 |
| Betrieb |
Doppeltwirkender Standard |
| Typ |
Standardzylinder |
| Marke |
IMI Norgren |
| Serie |
RA/802000 |
| Zylinderbohrung |
63 mm |
Anwendungen:
Industrielle Automatisierung
Dieser Sektor umfasst die allgemeine Fabrikautomation, einschließlich des Betriebs von Montagelinien und Materialtransportgeräten. Ziel ist es, die Effizienz und Genauigkeit von Herstellungsprozessen zu verbessern.
Verpackungsmaschinen
In Verpackungsmaschinen sind Aufgaben wie Sortieren, Schieben, Positionieren und Fördern der Produkte von entscheidender Bedeutung. Diese Vorgänge tragen dazu bei, Verpackungsabläufe zu rationalisieren und die Produktqualität aufrechtzuerhalten.
Automobilindustrie
Der Automobilsektor nutzt Automatisierung für die Komponentenmontage, Schweißvorrichtungen, die Automatisierung von Produktionslinien und Prüfgeräte. Diese Technologien tragen zu einer höheren Produktionsgeschwindigkeit und Präzision bei.
Bahnanwendungen
Ausrüstung für Bahnanwendungen wird strengen Stoß- und Vibrationstests gemäß den Normen EN 61373 Kategorie 1, Klasse A + B unterzogen, um Zuverlässigkeit und Sicherheit für Schienenfahrzeugkomponenten zu gewährleisten.
Essen und Trinken
In der Lebensmittel- und Getränkeindustrie eingesetzte Geräte sind so konzipiert, dass sie effizient mit gefilterter, geölter oder ungeölter Druckluft arbeiten und dabei Hygiene- und Betriebsanforderungen erfüllen.
Maschinenbau
Dieser Bereich umfasst den Maschinenbau, den Bau von Sondermaschinen und allgemeine lineare Antriebe zur Unterstützung verschiedener Industrieanwendungen und kundenspezifischer Lösungen.
Materialhandhabung
Der Materialtransport umfasst Hebe-, Schiebe-, Stopp- und Transfervorgänge innerhalb von Logistiksystemen, die einen reibungslosen und effektiven Warentransport ermöglichen.
Elektronikfertigung
Für die Elektronikfertigung sind präzise Positionierung und Komponentenhandhabung von entscheidender Bedeutung, insbesondere in Reinraumumgebungen, in denen Kontaminationen minimiert werden müssen.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ verfügt über umfassenden technischen Support und Service, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Wir bieten detaillierte Installationsanleitungen, Betriebshandbücher und Wartungsanweisungen, damit Sie Ihren Zylinder optimal nutzen können. Unser technisches Support-Team steht Ihnen bei der Fehlerbehebung, Systemintegration und Anpassungsanfragen zur Seite. Wir bieten auch Schulungen und Workshops an, um Ihr Verständnis für pneumatische Systeme und Zylinderanwendungen zu verbessern. Darüber hinaus sind Ersatzteile und Austauschkomponenten leicht verfügbar, um Ausfallzeiten zu minimieren. Unser Ziel ist es, einen schnellen und effizienten Service zur Unterstützung Ihrer betrieblichen Anforderungen zu liefern.
Verpackung und Versand:

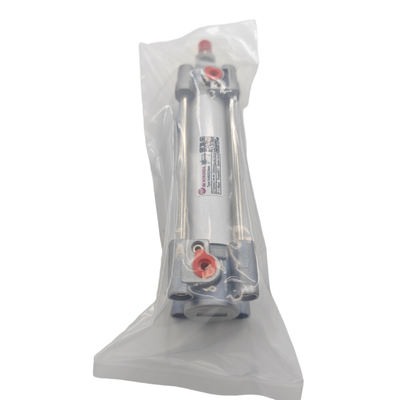

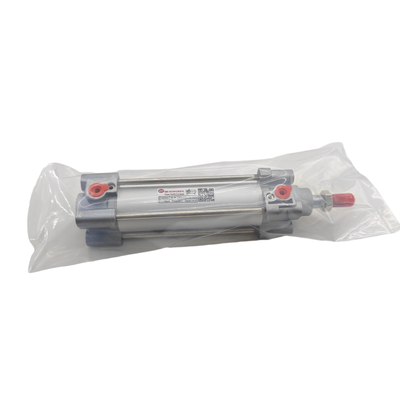

Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in eine schützende Schaumstoffhülle eingewickelt, um Kratzer und Dellen zu vermeiden. Anschließend wird es in einen stabilen Karton mit zusätzlichen Polstermaterialien wie Luftpolsterfolie oder Packpapier gelegt, um Stöße und Vibrationen abzufedern.
Bei Großbestellungen werden einzelne Flaschen sicher in separaten Fächern in größeren Kartons verpackt, um jeglichen Kontakt und mögliche Schäden zu vermeiden. Alle verwendeten Verpackungsmaterialien sind umweltfreundlich und recycelbar.
Nach dem Verpacken werden die Kartons mit starkem Klebeband verschlossen und deutlich mit Produktinformationen, Handhabungsanweisungen und Versanddetails beschriftet. Dies gewährleistet eine sichere und effiziente Abwicklung während des gesamten Lieferprozesses.
Der Versand erfolgt über zuverlässige Kurierdienste, die Nachverfolgung und pünktliche Lieferoptionen bieten. Wir bieten auch maßgeschneiderte Versandlösungen an, um spezifische Kundenanforderungen zu erfüllen, einschließlich Expressversand und internationaler Lieferung.
Kunden werden gebeten, die Verpackung und das Produkt sofort nach Erhalt zu überprüfen. Im unwahrscheinlichen Fall eines Schadens während des Versands wenden Sie sich bitte umgehend an unseren Kundenservice, um Hilfe zu erhalten.
