Produktbeschreibung:

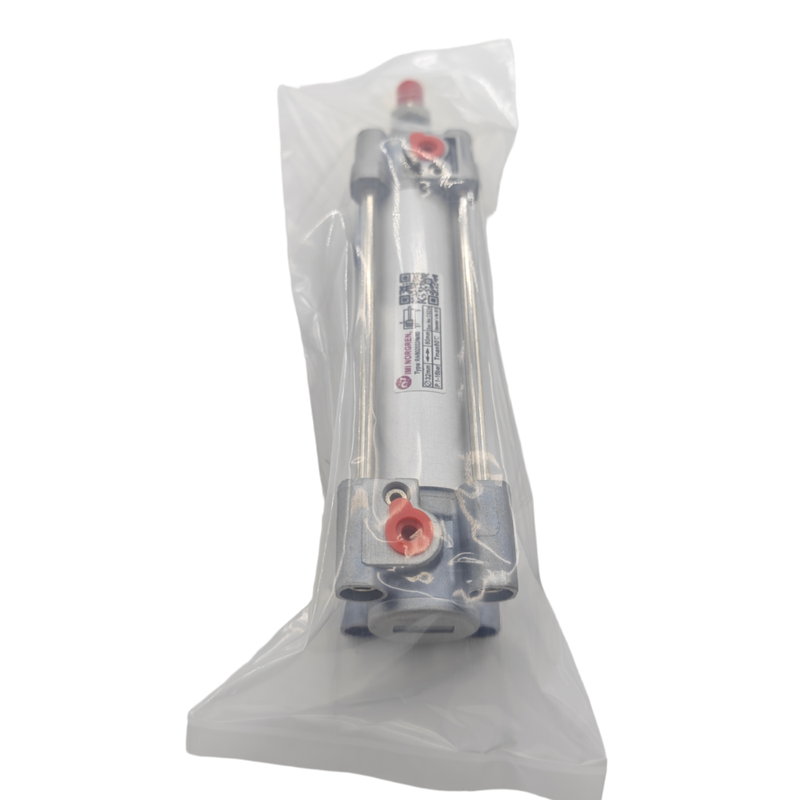

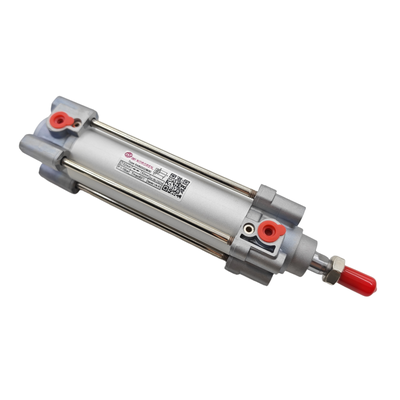

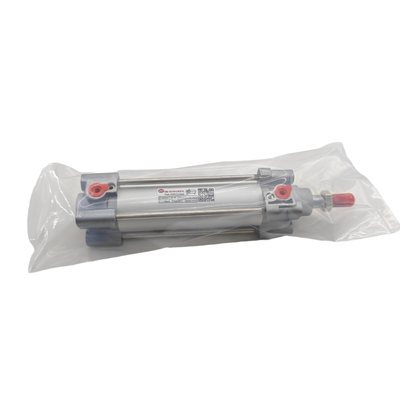

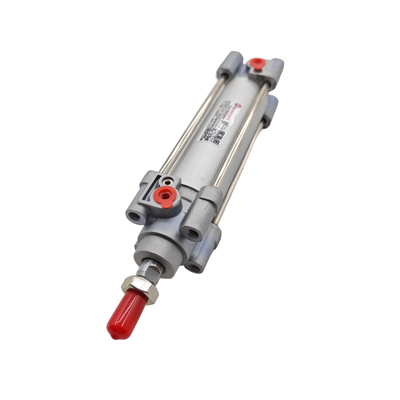

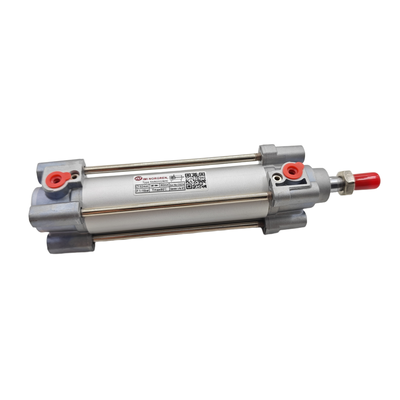

Pneumatikzylinder der Serie RA/802063/M
Die RA/802063/M-Serie stellt einen Hochleistungs-Pneumatikzylinder dar, der der Norm ISO 15552 entspricht. Es ist Teil der angesehenen ISOLine™-Produktreihe und verfügt über einen Bohrungsdurchmesser von 63 mm. Dieses Modell wird mit einer Vielzahl von Hublängen von 25 mm bis 1000 mm angeboten und ist damit die ideale Wahl für Anwendungen, die zuverlässige und effiziente lineare Bewegungen in zahlreichen Bereichen der industriellen Automatisierung erfordern.
Im Mittelpunkt des Designs dieses Zylinders steht das hochmoderne Adaptive Cushioning System (ACS). Dieser fortschrittliche Mechanismus passt die Dämpfungsleistung intelligent an unterschiedliche Belastungsbedingungen an, sodass keine manuellen Einstellungen oder spezielle Fachkenntnisse zum Einstellen der Dämpfungsschrauben erforderlich sind. Zu den Vorteilen gehören eine verbesserte Laufruhe, eine verbesserte Sicherheit, geringere Wartungskosten und eine insgesamt längere Lebensdauer des Zylinders.
Die RA/802063/M-Serie besteht aus einem robusten runden Zylinder und ist durch externe Zugstangen verstärkt. Sie ist auf außergewöhnliche Haltbarkeit ausgelegt und eignet sich gut für rauere Umgebungsbedingungen. Darüber hinaus ist der Zylinder standardmäßig mit einem Magnetkolben ausgestattet, der in Kombination mit kompatiblen Reed- oder Halbleitersensoren eine einfache Positionserkennung ermöglicht. Die Einhaltung der Normen ISO 15552, VDMA 24562 und NFE 49-003-1 gewährleistet sowohl die Austauschbarkeit als auch die Einhaltung globaler Qualitätsanforderungen.
Dieser Zylinder ist für den Betrieb bei einem maximalen Druck von 16 bar und in einem Temperaturspektrum von -10 °C bis +80 °C ausgelegt und bietet die Vielseitigkeit, die für anspruchsvolle Industrieaufgaben erforderlich ist. Während des gesamten Betriebs sorgt es für eine gleichmäßige und präzise Bewegung und gewährleistet so eine zuverlässige Leistung in unterschiedlichen Arbeitsumgebungen.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System (ACS) passt die Dämpfung automatisch an wechselnde Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig und gewährleistet einen reibungslosen und sicheren Betrieb. Darüber hinaus trägt es dazu bei, Geräusche und Vibrationen während des Gebrauchs zu reduzieren.
ISO 15552-Konformität
Dieses Produkt entspricht vollständig den Standards ISO 15552, VDMA 24562 und NFE 49-003-1. Diese Konformität garantiert weltweite Austauschbarkeit und erleichtert die einfache Integration in bestehende Industriesysteme.
Robuste Konstruktion
Die Konstruktion mit rundem Lauf und externen Zugstangen bietet außergewöhnliche Haltbarkeit. Dadurch ist es ideal für anspruchsvolle und aggressive Industrieumgebungen geeignet.
Magnetischer Kolben
Ausgestattet mit einem Standard-Magnetkolben ermöglicht dieses Produkt eine einfache Positionserkennung mithilfe von Reed- oder Halbleiterschaltern, beispielsweise denen der M/50-Serie.
Großer Betriebsdruckbereich
Das Gerät arbeitet effizient in einem Druckbereich von 1 bis 16 bar. Aufgrund dieser Vielseitigkeit eignet es sich für ein breites Anwendungsspektrum, von leichten bis hin zu schweren Aufgaben.
Vielseitige Strichauswahl
Er ist in verschiedenen Hublängen erhältlich und deckt sowohl Standard- als auch Sonderoptionen ab. Die Längen reichen bis zu 1000 mm, um unterschiedlichen Betriebsanforderungen gerecht zu werden.
Geringer Wartungsaufwand
Der Einsatz von PUR-Dichtungen sorgt für geringe Reibung und einen effizienten Betrieb und trägt so zu einer langen Lebensdauer bei. Diese Dichtungen sind sowohl mit geölten als auch ungeölten Luftsystemen kompatibel und reduzieren so den Wartungsaufwand.
Stoß- und vibrationsgeprüft
Dieses Produkt wurde gemäß den Normen EN 61373 Kategorie 1, Klasse A + B getestet. Diese strengen Tests machen es ideal für Anwendungen im Schienen- und Transportsektor.
Hohe Kraftabgabe
Bei einem Betriebsdruck von 6 bar beträgt die theoretische Schubkraft 1870 N beim Aushub und 1680 N beim Einhub. Dies bietet ausreichend Leistung für anspruchsvolle Industrieanwendungen.
Mehrere Varianten verfügbar
Es wird eine Reihe von Varianten angeboten, darunter Optionen für unterschiedliche Kolbenstangenmaterialien, spezielle Abstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, die eine individuelle Anpassung an spezifische Betriebsanforderungen ermöglichen.
Technische Parameter:
| Betrieb |
Doppeltwirkender Standard |
| Zylinderbohrung |
63 mm |
| Marke |
IMI Norgren |
| Serie |
RA/802000 |
| Typ |
Standardzylinder |
| Standard |
ISO 15552 |
Anwendungen:
Industrielle Automatisierung
Dieser Bereich umfasst die allgemeine Fabrikautomation einschließlich Montagelinien und Ausrüstung für den Materialtransport. Ziel ist es, die Effizienz zu steigern und Produktionsprozesse zu rationalisieren.
Verpackungsmaschinen
Verpackungsmaschinen umfassen Vorgänge wie das Sortieren, Schieben, Positionieren und Fördern von Produkten. Diese Funktionen sind von entscheidender Bedeutung, um sicherzustellen, dass Produkte für den Versand oder die weitere Verarbeitung vorbereitet und organisiert werden.
Automobilindustrie
Im Automobilsektor umfasst die Automatisierung die Komponentenmontage, Schweißvorrichtungen, die Automatisierung von Produktionslinien und Prüfgeräte. Diese Technologien tragen zu höherer Präzision und schnelleren Produktionszyklen bei.
Bahnanwendungen
Ausrüstung für Bahnanwendungen wird strengen Stoß- und Vibrationstests gemäß den Normen EN 61373, insbesondere Kategorie 1, Klasse A + B, unterzogen, um Haltbarkeit und Zuverlässigkeit in Schienenfahrzeugen sicherzustellen.
Essen und Trinken
Die für die Lebensmittel- und Getränkeindustrie konzipierten Maschinen sind mit Druckluft kompatibel, die gefiltert, geölt oder ungeölt sein kann, und gewährleisten so einen hygienischen und sicheren Betrieb.
Maschinenbau
Dieser Bereich umfasst den Maschinenbau, den Sondermaschinenbau und die allgemeine Linearantriebstechnik und unterstützt vielfältige Industrieanwendungen mit maßgeschneiderten mechanischen Lösungen.
Materialhandhabung
Materialtransportlösungen konzentrieren sich auf Hebe-, Schiebe-, Stopp- und Transfervorgänge innerhalb von Logistiksystemen, um eine reibungslose Bewegung und Kontrolle von Gütern zu ermöglichen.
Elektronikfertigung
Präzise Positionierung und Komponentenhandhabung sind in der Elektronikfertigung von entscheidender Bedeutung, insbesondere in sauberen Umgebungen, in denen die Kontaminationskontrolle von entscheidender Bedeutung ist.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ ist auf zuverlässige und effiziente Leistung in einer Vielzahl von Industrieanwendungen ausgelegt. Für technischen Support lesen Sie bitte das ausführliche Benutzerhandbuch des Produkts, das Installationsrichtlinien, Bedienungsanleitungen und Wartungstipps enthält.
Wenn Probleme mit dem pneumatischen Kolbenzylinder auftreten, stellen Sie sicher, dass der Zylinder korrekt installiert ist und alle Verbindungen sicher sind. Überprüfen Sie, ob Luftlecks vorhanden sind, und vergewissern Sie sich, dass der Luftdruck innerhalb des empfohlenen Bereichs liegt, der in der Produktdokumentation angegeben ist.
Für eine optimale Leistung ist eine regelmäßige Wartung unerlässlich. Wir empfehlen eine regelmäßige Überprüfung der Dichtungen, Stangen und Zylinder auf Verschleiß. Die Schmierung sollte vorschriftsmäßig erfolgen, um Korrosion zu verhindern und einen reibungslosen Betrieb zu gewährleisten.
Im Servicefall stehen Ihnen unsere qualifizierten Techniker zur Verfügung, die Sie bei der Fehlerbehebung, Reparatur und dem Austausch von Ersatzteilen unterstützen. Bitte halten Sie die Modell- und Seriennummer Ihres Produkts bereit, um einen schnellen Service zu ermöglichen.
Wir sind bestrebt, umfassende Unterstützung zu bieten, um die Langlebigkeit und Funktionalität Ihres Kolben-Pneumatikzylinders sicherzustellen. Weitere Ressourcen, einschließlich FAQs und technische Bulletins, finden Sie auf unserer offiziellen Website.
Verpackung und Versand:
Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in antistatische Luftpolsterfolie eingewickelt, um Oberflächenschäden zu vermeiden, und dann in eine speziell angepasste Schaumstoffeinlage gelegt, um Bewegungen innerhalb der Box zu verhindern. Der Verpackungskarton besteht aus stabiler, doppelwandiger Wellpappe, um den Belastungen bei Handhabung und Versand standzuhalten.
Für den Versand nutzen wir zuverlässige Spediteure und stellen für jede Bestellung Tracking-Informationen zur Verfügung. Die Verpackungen sind deutlich mit Handhabungshinweisen wie „Zerbrechlich“ und „Vorsichtig handhaben“ gekennzeichnet, um eine sorgfältige Behandlung zu gewährleisten. Darüber hinaus sind mehrere Einheiten sicher in größeren Kartons mit ausreichend Polstermaterial verpackt, um Schäden bei Massensendungen zu vermeiden.
Wir empfehlen, das Paket sofort nach Erhalt zu überprüfen und etwaige Schäden dem Spediteur und unserem Kundendienstteam zu melden, um eine schnelle Lösung zu ermöglichen. Unser Verpackungs- und Versandprozess ist darauf ausgelegt, Ihren Kolben-Pneumatikzylinder sicher und zeitnah an Ihren Standort zu liefern.
