Produktbeschreibung:

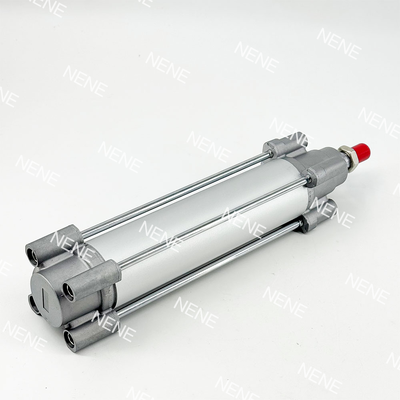

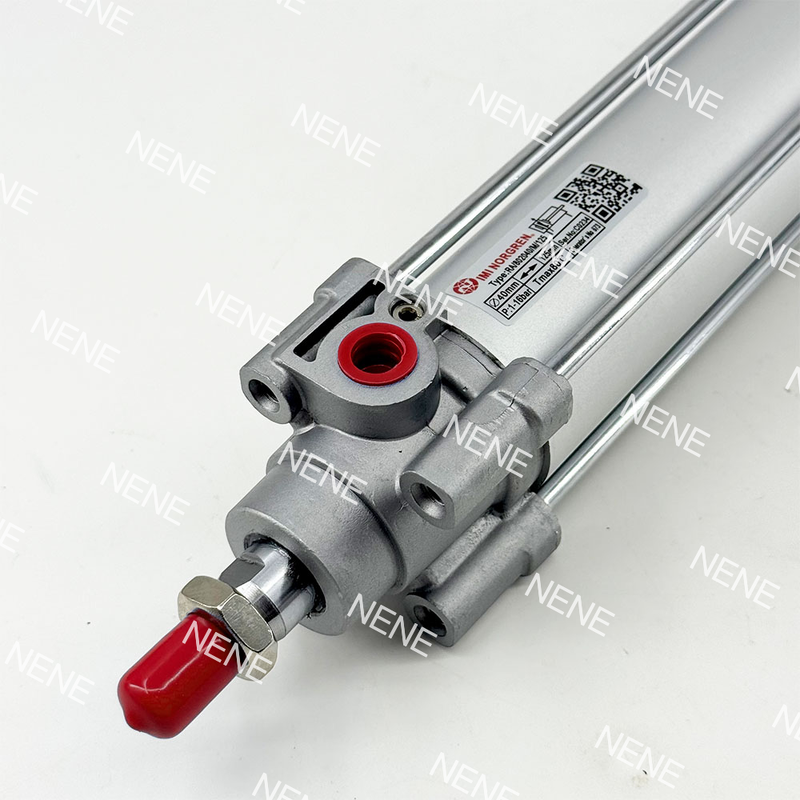

Die RA/802063/M-Serie ist ein Hochleistungs-Pneumatikzylinder, der der Norm ISO 15552 entspricht und zur bekannten ISOLine™-Familie gehört. Es verfügt über einen Bohrungsdurchmesser von 63 mm und ist in einer Vielzahl von Hublängen von 25 mm bis 1000 mm erhältlich. Dieses Design gewährleistet eine zuverlässige und effiziente lineare Bewegung, die für verschiedene industrielle Automatisierungsanwendungen geeignet ist.
Im Mittelpunkt des Designs dieses Zylinders steht das hochmoderne Adaptive Cushioning System (ACS). Diese intelligente Technologie passt die Dämpfungsleistung automatisch an sich ändernde Lastbedingungen an, sodass keine manuelle Anpassung der Dämpfungsschrauben oder spezielle Fachkenntnisse erforderlich sind. Dies führt zu einem reibungsloseren und sichereren Betrieb, einem geringeren Wartungsaufwand und einer längeren Gesamtlebensdauer.
Die RA/802063/M-Serie besteht aus einem stabilen runden Zylinder und externen Zugstangen und ist für eine längere Haltbarkeit ausgelegt, sodass sie raueren Umgebungsbedingungen standhält. Darüber hinaus ist standardmäßig ein Magnetkolben enthalten, der in Kombination mit geeigneten Reed- oder Halbleiterschaltern eine einfache Positionserkennung ermöglicht. Der Zylinder erfüllt die Normen ISO 15552, VDMA 24562 und NFE 49-003-1 und garantiert so Kompatibilität und weltweite Konformität.
Dieser Zylinder ist für den Betrieb bei einem maximalen Druck von 16 bar und in einem Temperaturbereich von -10 °C bis +80 °C ausgelegt und äußerst vielseitig. Es ist in der Lage, anspruchsvolle Industriebetriebe zu bewältigen und dabei während der gesamten Anwendung eine reibungslose und präzise Leistung aufrechtzuerhalten.
Merkmale:
Adaptives Dämpfungssystem (ACS)
Das Adaptive Cushioning System passt die Dämpfung automatisch an unterschiedliche Belastungen an. Diese Funktion macht manuelle Einstellungen überflüssig, sorgt für einen reibungslosen und sicheren Betrieb und reduziert gleichzeitig den Geräusch- und Vibrationspegel deutlich.
ISO 15552-Konformität
Dieses Produkt erfüllt die Anforderungen der Normen ISO 15552, VDMA 24562 und NFE 49-003-1. Diese Konformität garantiert globale Austauschbarkeit und erleichtert die einfache Integration in bestehende Industriesysteme weltweit.
Robuste Konstruktion
Diese Konstruktion mit rundem Lauf und externen Zugstangen bietet außergewöhnliche Haltbarkeit. Es wurde speziell dafür entwickelt, den Herausforderungen aggressiver Industrieumgebungen standzuhalten und eine langfristige Zuverlässigkeit zu gewährleisten.
Magnetischer Kolben
Ausgestattet mit einem Standard-Magnetkolben unterstützt das Gerät die mühelose Positionserfassung mithilfe von Reed- oder Halbleiterschaltern wie der M/50-Serie und verbessert so die Automatisierungs- und Steuerungsmöglichkeiten.
Großer Betriebsdruckbereich
Dieses System arbeitet effizient in einem Druckbereich von 1 bis 16 bar und eignet sich für eine Vielzahl von Anwendungen, die von leichten bis hin zu schweren Aufgaben reichen, und bietet Flexibilität in verschiedenen Branchen.
Vielseitige Strichauswahl
Benutzer können aus einem breiten Spektrum an Standard- und kundenspezifischen Hublängen wählen, wobei Optionen bis zu 1000 mm verfügbar sind. Diese Vielseitigkeit stellt sicher, dass das Produkt spezifische Betriebsanforderungen erfüllt.
Geringer Wartungsaufwand
Der Einsatz von PUR-Dichtungen gewährleistet einen effizienten, reibungsarmen Betrieb und verlängert die Lebensdauer des Systems. Darüber hinaus ist es sowohl mit geölter als auch ungeölter Luft kompatibel, was den Wartungsaufwand minimiert.
Stoß- und vibrationsgeprüft
Dieses Produkt wurde gemäß den Normen EN 61373 Kategorie 1, Klasse A + B streng getestet und eignet sich daher hervorragend für Schienen- und Transportanwendungen, bei denen Stoß- und Vibrationsfestigkeit von entscheidender Bedeutung sind.
Hohe Kraftabgabe
Bei einem Betriebsdruck von 6 bar beträgt die theoretische Schubkraft beim Aushub 1870 N und beim Einhub 1680 N. Mit dieser beachtlichen Kraftausbeute können anspruchsvolle industrielle Aufgaben wirkungsvoll bewältigt werden.
Mehrere Varianten verfügbar
Das System ist mit verschiedenen Optionen anpassbar, darunter unterschiedliche Kolbenstangenmaterialien, Spezialabstreifer, reibungsarme Dichtungen und verlängerte Kolbenstangen, sodass eine individuelle Anpassung an spezifische Anwendungsanforderungen möglich ist.
Technische Parameter:
| Zylinderbohrung |
63 mm |
| Kolbenstangengewinde |
M16 x 1,5 |
| Betrieb |
Doppelschauspieler |
| Portgröße |
G3/8 |
| Marke |
IMI Norgren |
| Typ |
Standardzylinder |
Anwendungen:
Die industrielle Automatisierung umfasst ein breites Spektrum an Anwendungen wie die allgemeine Fabrikautomation, Montagelinien und Materialtransportgeräte. Diese Systeme arbeiten zusammen, um die Effizienz zu steigern und Produktionsprozesse zu rationalisieren.
Verpackungsmaschinen spielen eine entscheidende Rolle beim Sortieren, Schieben, Positionieren und Fördern von Produkten. Diese Ausrüstung gewährleistet einen reibungslosen und präzisen Betrieb der Verpackungslinien.
In der Automobilindustrie wird Automatisierung bei der Komponentenmontage, bei Schweißvorrichtungen, bei der Automatisierung von Produktionslinien und bei Prüfgeräten eingesetzt. Diese Technologien verbessern sowohl die Qualität als auch die Geschwindigkeit der Fahrzeugherstellung.
Bahnanwendungen erfordern strenge Standards, wobei die Ausrüstung gemäß EN 61373 Kategorie 1, Klasse A und B auf Stöße und Vibrationen getestet wird. Dies gewährleistet Haltbarkeit und Zuverlässigkeit von Schienenfahrzeugkomponenten.
Der Lebensmittel- und Getränkesektor profitiert von Maschinen, die für den Betrieb mit gefilterter, geölter oder ungeölter Druckluft ausgelegt sind und so Hygiene und Betriebseffizienz gewährleisten.
Der Maschinenbau umfasst Maschinenbau, Sondermaschinenbau und allgemeine Linearantriebe und bietet maßgeschneiderte Lösungen für verschiedene industrielle Anforderungen.
Materialtransportsysteme sind für die Logistik unerlässlich, da sie Hebe-, Schiebe-, Stopp- und Transfervorgänge erleichtern, um Arbeitsabläufe und Produktivität zu optimieren.
Schließlich ist die Elektronikfertigung auf präzise Positionierung und Komponentenhandhabung in sauberen Umgebungen angewiesen, um den strengen Anforderungen der Branche gerecht zu werden.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ ist auf zuverlässige und effiziente Leistung in einer Vielzahl industrieller Anwendungen ausgelegt. Um einen optimalen Betrieb zu gewährleisten, stellen Sie sicher, dass der Zylinder gemäß den angegebenen Richtlinien installiert wird, einschließlich korrekter Ausrichtung und sicherer Montage.
Um die Lebensdauer des Pneumatikzylinders zu verlängern, ist eine regelmäßige Wartung unerlässlich. Überprüfen Sie regelmäßig, ob Luftlecks vorhanden sind, prüfen Sie Dichtungen und Stangen auf Verschleiß und stellen Sie sicher, dass der Zylinder ordnungsgemäß geschmiert ist, wie im Produkthandbuch empfohlen.
Wenn Probleme mit dem pneumatischen Kolbenzylinder auftreten, konsultieren Sie den Abschnitt zur Fehlerbehebung im Benutzerhandbuch, um Hinweise zu häufigen Problemen wie Luftlecks, trägen Bewegungen oder ungewöhnlichen Geräuschen zu erhalten.
Zur Unterstützung der Leistung Ihres Pneumatikzylinders sind Ersatzteile und Zubehör erhältlich. Die Verwendung von Originalteilen trägt dazu bei, die Produktintegrität und Sicherheitsstandards aufrechtzuerhalten.
Informationen zu Installations-, Wartungs- oder Reparaturarbeiten finden Sie in den detaillierten Anweisungen, die dem Produkt beiliegen, oder wenden Sie sich an qualifiziertes technisches Personal.
Wir sind bestrebt, umfassenden technischen Support zu bieten, um Ihre Zufriedenheit und die optimale Funktion Ihres Kolben-Pneumatikzylinders sicherzustellen.
Verpackung und Versand:
Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in eine schützende Schaumstoffhülle eingewickelt, um Kratzer und kleinere Stöße zu verhindern. Anschließend wird es in einen stabilen, maßgeschneiderten Karton gelegt, der Bewegungen minimiert und Stöße absorbiert. Um das Produkt zusätzlich zu schützen, werden mehrere Lagen Polstermaterialien wie Luftpolsterfolie oder Luftkissen hinzugefügt.
Für den Versand nutzen wir zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Die Verpackung ist deutlich mit Handhabungshinweisen gekennzeichnet, um das Risiko einer Beschädigung zu minimieren. Je nach Zielort bieten wir verschiedene Versandarten an, darunter Standard-, Express- und Frachtdienste, um den Kundenbedürfnissen bestmöglich gerecht zu werden.
Nach Erhalt des Kolbenpneumatikzylinders wird Kunden empfohlen, die Verpackung vor dem Öffnen auf sichtbare Schäden zu überprüfen. Im unwahrscheinlichen Fall eines Transportschadens wenden Sie sich bitte umgehend an unseren Kundenservice, um Hilfe und Ersatzmöglichkeiten zu erhalten.
