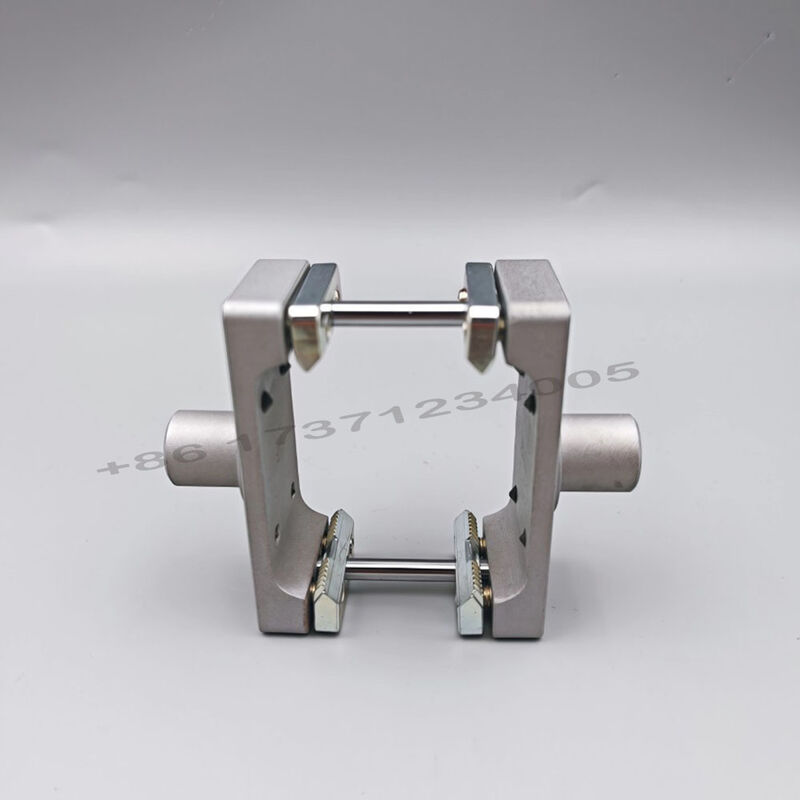

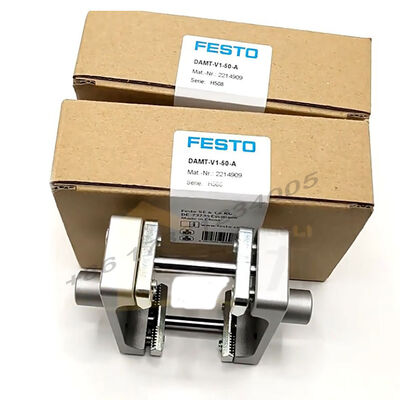

DAMT-V1-63-A 2214971 Festo DSBC DNC Zylinder DAMT V1 Trunnion Montage-Kit aus galvanisiertem Stahl Edelstahl-Stift

Produktbeschreibung:

Bei der DAMT-V1-Serie handelt es sich um eine originale mittlere Zapfenmontagebaugruppe von Festo, die speziell für ISO15552-Standardzylinder entwickelt wurde. Dieser Standard umfasst die früheren Standards ISO6431 und VDMA24562. Die Serie ist mit ISO-Standardzylindern der Serien DSBC und DNC kompatibel. Es unterstützt eine Reihe von Zylinderbohrungsgrößen, darunter 32, 40, 50, 63, 80, 100 und 125 mm. Die Modellbezeichnung DAMT-V1-XX-A spiegelt die Bohrungsgröße des Zylinders wider, wobei „XX“ für den spezifischen Bohrungsdurchmesser steht.

Die aus hochwertigen Materialien gefertigte Baugruppe verfügt über einen Flansch und ein Klemmstück aus verzinktem Stahl, eine Drehwelle aus hochlegiertem Edelstahl und Schrauben aus verzinktem Stahl. Es entspricht der niedrigen Korrosionsbeständigkeitsklasse CRC1, verwendet kupferfreie Materialien und entspricht den LABS/PWIS- und RoHS-Standards. Aufgrund dieser Eigenschaften eignet es sich für Umgebungen wie Werkstätten zur Herstellung von Lithiumbatterien, in denen strenge Materialstandards erforderlich sind.

Die DAMT-V1-Serie funktioniert in einem breiten Umgebungstemperaturbereich von -40℃ bis 150℃ gut. Es bietet eine hohe mechanische Belastbarkeit und erleichtert den Mittelschwenkeinbau für Pneumatikzylinder. Diese Konstruktion reduziert effektiv die Montagebelastung des Zylinders und verhindert Verformungen bei Hin- und Herbewegungen. Darüber hinaus vereinfacht die Montage den Montagevorgang vor Ort, da ein komplettes Set an Befestigungszubehör enthalten ist.

Diese Montagebaugruppe ist weitgehend kompatibel mit Festo DSBC- und DNC-Standardzylindern. Es findet umfangreiche Anwendungen in verschiedenen automatisierten Produktionslinien, Verpackungsanlagen, Druckmaschinen, Lithium-Neuenergieanlagen und pneumatischen Betätigungssystemen in der Lebensmittelindustrie.

Technische Parameter:

• Größe63
• Basierend auf StandardISO 15552 (bisher auch VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290)
• Korrosionsbeständigkeitsklasse CRC1 - Geringe Korrosionsbelastung
• LABS (PWIS)-KonformitätVDMA24364-B2-L
• Eignung zur Herstellung von Li-Ionen-BatterienMetalle mit mehr als 1 Masse-% Kupfer sind von der Verwendung ausgeschlossen. Ausnahmen bilden Leiterplatten, Kabel, elektrische Steckverbinder und Spulen.
• Umgebungstemperatur-40 °C ... 150 °C
• Max. Belastbarkeit4 kN
• Produktgewicht910,6 g
• Hinweis zu MaterialienRoHS-konform
• MaterialschraubenStahl verzinkt
• Material ZapfenflanschVerzinkter Stahl
• MaterialklemmstückVerzinkter Stahl
• MaterialstabHochlegierter Edelstahl

Anwendungen:

Automatisierungsmaschinen spielen in modernen Fertigungsprozessen eine entscheidende Rolle, da sie Abläufe rationalisieren und die Effizienz in verschiedenen Branchen steigern.

Verpackungs- und Abfüllanlagen sind wesentliche Komponenten bei der Produkthandhabung und gewährleisten präzise und hygienische Verpackungslösungen für ein breites Warenspektrum.

Die Produktionslinie für Lithiumbatterien umfasst Spezialmaschinen, die den hohen Anforderungen an Energiespeicher gerecht werden.

Druckmaschinen bieten fortschrittliche Technologie zur Herstellung hochwertiger Druckmaterialien und decken vielfältige kommerzielle und industrielle Anforderungen ab.

Gummi- und Kunststoffgeräte werden in großem Umfang bei der Formung und Verarbeitung von Materialien eingesetzt und unterstützen die Herstellung zahlreicher Alltagsprodukte.

Allgemeine pneumatische Automatisierungssysteme nutzen Druckluft zum Antrieb mechanischer Bewegungen und bieten zuverlässige und kostengünstige Lösungen für die industrielle Automatisierung.

Verpackung und Versand:

Unsere Kolbenpneumatikzylinder werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jeder Zylinder ist mit antistatischem Schaumstoff umwickelt und in einem stabilen Wellpappenkarton gesichert, um jegliche Bewegung oder Beschädigung zu verhindern. Abhängig von der Zylindergröße und den Spezifikationen werden je nach Bedarf zusätzliche Polstermaterialien verwendet.

Für den Versand arbeiten wir mit zuverlässigen Spediteuren zusammen, um eine pünktliche und sichere Lieferung zu gewährleisten. Jede Packung ist deutlich mit Produktdetails und Handhabungshinweisen gekennzeichnet. Wir stellen auch Tracking-Informationen bereit, damit Kunden ihren Sendungsstatus von unserer Einrichtung bis zu ihrer Haustür überwachen können.

Für Großbestellungen oder kundenspezifische Zylinderkonfigurationen sind auf Anfrage spezielle Verpackungsoptionen erhältlich. Für spezielle Verpackungs- oder Versandanforderungen wenden Sie sich bitte an unser Kundendienstteam.
