Produktbeschreibung:

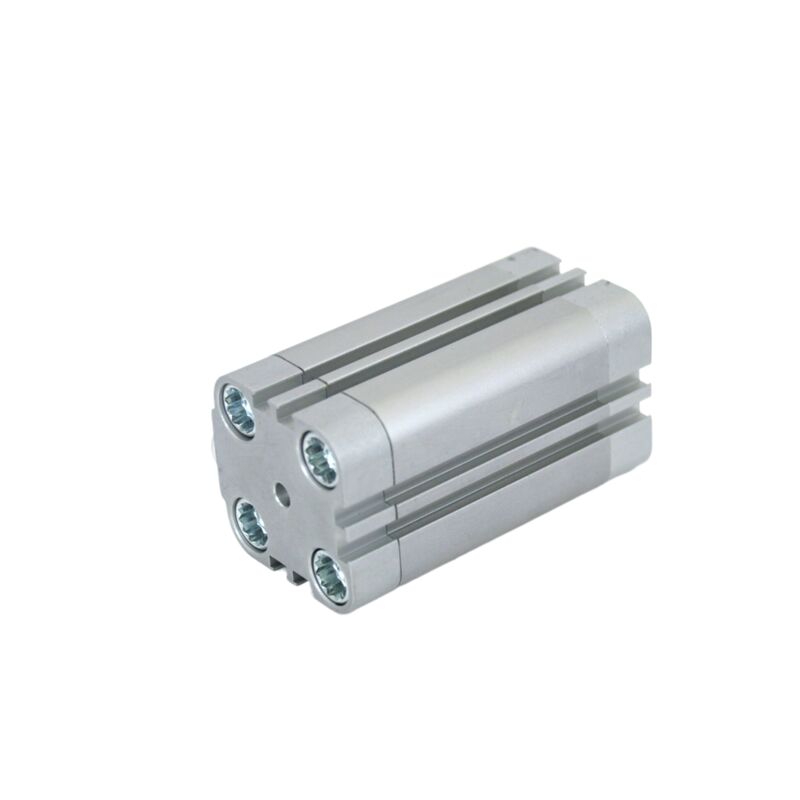

Der Festo ADVU-20 ist ein kompakter, doppeltwirkender Pneumatikzylinder, der auf effiziente Leistung ausgelegt ist. Es verfügt über eine 20-mm-Bohrung und einen integrierten Magnetkolben, der eine präzise Positionserfassung für verschiedene Automatisierungsaufgaben ermöglicht.
Ausgestattet mit elastischen Dämpfungsringen und -platten an beiden Enden, der sogenannten P-Dämpfung, gewährleistet dieser Zylinder einen reibungslosen und kontrollierten Betrieb. Das Produkt wird mit Standardhublängen von 5 mm bis 50 mm angeboten und ermöglicht so Flexibilität für unterschiedliche Anwendungsanforderungen.
Darüber hinaus können Kunden je nach ihren spezifischen Einbauanforderungen zwischen Kolbenstangen mit Innengewinde (-PA) oder Außengewinde (-APA) wählen. Der Betriebsdruck des ADVU-20-Zylinders reicht von 0,8 bis 10 bar, wodurch er für ein breites Spektrum pneumatischer Anwendungen geeignet ist.
Insgesamt ist der Festo ADVU-20 eine ideale Lösung für Automatisierungsaufbauten, bei denen Platzersparnis und zuverlässige Positionsrückmeldung entscheidende Faktoren sind.
Merkmale:
Ultrakompaktes Design
Dieser Zylinder verfügt über ein ultrakompaktes Design und benötigt im Vergleich zu Standardzylindern nach ISO 15552 50 % weniger Einbauraum. Seine reduzierte Größe macht es zur idealen Wahl für Maschinen mit begrenztem Platzangebot oder beengten Platzverhältnissen.
Doppeltwirkender Betrieb
Durch seinen doppeltwirkenden Betrieb sorgt der Zylinder sowohl beim Vorwärts- als auch beim Rückwärtshub für Kraft. Dies gewährleistet eine gleichmäßige und kontrollierbare Bewegung in beide Richtungen und verbessert so Leistung und Präzision.
Integrierter Magnetkolben
Ausgestattet mit einem integrierten Magnetkolben unterstützt der Zylinder eine berührungslose Positionserfassung mittels Näherungsschaltern. Diese Sensoren können ohne mechanische Anpassungen einfach montiert oder ausgetauscht werden, was die Wartung und Einrichtung vereinfacht.
Elastische Dämpfung (P-Typ)
Das P-Modell verfügt an beiden Enden über elastische Dämpfungskomponenten wie flexible Ringe und Platten. Diese Teile reduzieren die Aufprallenergie und minimieren Vibrationen und Geräusche, wenn der Kolben die Endpositionen erreicht, was zu einem reibungsloseren Betrieb und einer längeren Lebensdauer der Ausrüstung beiträgt.
Robuste und korrosionsbeständige Materialien
Der Zylinder besteht aus einem Zylinder und Endkappen aus geschmiedeter Aluminiumlegierung, ergänzt durch eine Kolbenstange aus hochlegiertem Edelstahl, und weist eine hervorragende Haltbarkeit auf. Dynamische Dichtungen aus NBR-, TPE-U- oder PU-Materialien verbessern die Leistung, während ihre Korrosionsbeständigkeit den CRC 2-Standards entspricht und für industrielle Umgebungen geeignet ist.
Flexible Montagemöglichkeiten
Vielseitigkeit bei der Installation wird durch Durchgangslöcher am Zylinder und eine große Auswahl an Montagezubehör erreicht. Dadurch kann der Zylinder in nahezu jeder Position montiert werden und so an verschiedene Maschinenkonfigurationen und Anforderungen angepasst werden.
Zwei Kolbenstangengewinde zur Auswahl
Benutzer können zwischen zwei Kolbenstangengewindeoptionen wählen, die ihren Anwendungsanforderungen am besten entsprechen: einem Innengewinde (-PA) oder einem Außengewinde (-APA). Diese Flexibilität erleichtert die Anbringung unterschiedlicher Lasten und verbessert die Kompatibilität verschiedener Aufbauten.
Technische Parameter:
| Serie |
ADVU |
| Betriebsdruck |
0,8 ... 10 Bar |
| Langweilig |
20 mm |
| Marke |
Festo |
| Umgebungstemperatur |
-20 ... +80 °C |
| Betrieb |
Doppeltwirkend |
Anwendungen:
In automatisierten Montagelinien werden verschiedene Aufgaben wie Spannen, Positionieren, Sortieren, Anhalten, Auswerfen und Handling von Werkstücken effizient in kompakten Produktionsstationen erledigt. Diese Prozesse gewährleisten eine rationalisierte Fertigung mit hoher Präzision und Geschwindigkeit.
Verpackungs- und Abfüllmaschinen profitieren von Mechanismen wie Kartonschieben, Betätigung der Siegelpresse, Förderbandumlenkern und Ventilsteuerung, die alle auch auf engstem Raum effektiv funktionieren. Dies erhöht die Zuverlässigkeit und den Durchsatz von Verpackungsvorgängen.
Die Elektronik- und Halbleiterindustrie erfordert präzise Vorgänge, einschließlich Pick-and-Place-Aktionen, Leiterplattentrennung, Komponentenmontage und genaue Positionierung von Prüfgeräten. Diese Aufgaben erfordern außergewöhnliche Genauigkeit und Wiederholbarkeit, um Industriestandards zu erfüllen.
Im Bereich medizinischer Geräte und Laborautomation ist eine reibungslose und kontrollierte lineare Bewegung für diagnostische Instrumente, die Probenhandhabung und verschiedene biotechnologische Anwendungen von entscheidender Bedeutung. Dies stellt sicher, dass heikle Prozesse mit größter Sorgfalt und Präzision ausgeführt werden.
Druck- und Textilmaschinen sind auf Funktionen wie Papierpositionierung, Betätigung der Schneidpresse, Garnklemmung und Spannungsregelung angewiesen, um in anspruchsvollen und anspruchsvollen Umgebungen zuverlässig zu funktionieren. Diese Fähigkeiten unterstützen eine gleichbleibende Qualität und Effizienz in der Produktion.
Roboter-Endeffektoren und -Greifer nutzen kompakte pneumatische Antriebe, um die Fähigkeiten kollaborativer Roboter, Pick-and-Place-Einheiten und automatisierter Greifsysteme zu verbessern. Dieses kompakte Design trägt zu vielseitigen und flexiblen Roboteranwendungen bei.
Support und Dienstleistungen:
Unser Produkt „Kolbenpneumatikzylinder“ ist für hohe Leistung und Haltbarkeit in verschiedenen industriellen Anwendungen konzipiert. Für technischen Support stellen Sie bitte sicher, dass Sie die Modellnummer, Spezifikationen und Details des Problems bereit haben, um eine effiziente Unterstützung zu ermöglichen.
Wir bieten umfassende Dienstleistungen an, darunter Installationsanleitungen, Wartungstipps, Unterstützung bei der Fehlerbehebung und Informationen zu Ersatzteilen, um Ihnen dabei zu helfen, die Lebensdauer Ihres Pneumatikzylinders zu maximieren.
Überprüfen Sie den Zylinder zur Wartung regelmäßig auf Anzeichen von Verschleiß, Undichtigkeiten oder Beschädigungen und stellen Sie sicher, dass alle Anschlüsse und Verbindungen sicher sind. Um einen reibungslosen Betrieb zu gewährleisten, sollte die Schmierung gemäß den Empfehlungen des Herstellers durchgeführt werden.
Wenn Sie auf Betriebsprobleme wie Luftlecks, verminderte Leistung oder ungewöhnliche Geräusche stoßen, lesen Sie den Abschnitt zur Fehlerbehebung im Produkthandbuch. Zu den üblichen Lösungen gehören die Überprüfung auf beschädigte Dichtungen, die Überprüfung des Luftversorgungsdrucks und die Sicherstellung der richtigen Ausrichtung.
Unser technisches Team ist bestrebt, zeitnahen Support zu leisten und kann bei kundenspezifischen Konfigurationen, Leistungsoptimierung und Ersatzteilbeschaffung behilflich sein, um Ihren spezifischen Anwendungsanforderungen gerecht zu werden.
Verpackung und Versand:
Jeder Kolbenpneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in antistatischen Schaumstoff eingewickelt und in einer Plastiktüte versiegelt, um das Eindringen von Feuchtigkeit und Staub zu verhindern. Anschließend wird es in einen speziell geformten Karton gelegt, der Bewegungen minimiert und Stöße absorbiert.
Für zusätzliche Sicherheit ist das verpackte Produkt in einem äußeren Versandkarton mit geeigneten Polstermaterialien wie Luftpolsterfolie oder Luftkissen verpackt. Alle Pakete sind deutlich mit Handhabungshinweisen und Produktinformationen gekennzeichnet, um eine reibungslose Logistik zu ermöglichen.
Wir bieten verschiedene Versandoptionen an, darunter Standardversand, beschleunigte Luftfracht und internationale Kurierdienste. Nach dem Versand werden Informationen zur Sendungsverfolgung bereitgestellt, um Sie über den Status Ihrer Bestellung auf dem Laufenden zu halten. Unser Verpackungs- und Versandprozess stellt sicher, dass Ihr Kolben-Pneumatikzylinder in einwandfreiem Betriebszustand ankommt und sofort einsatzbereit ist.
