Produktbeschreibung:

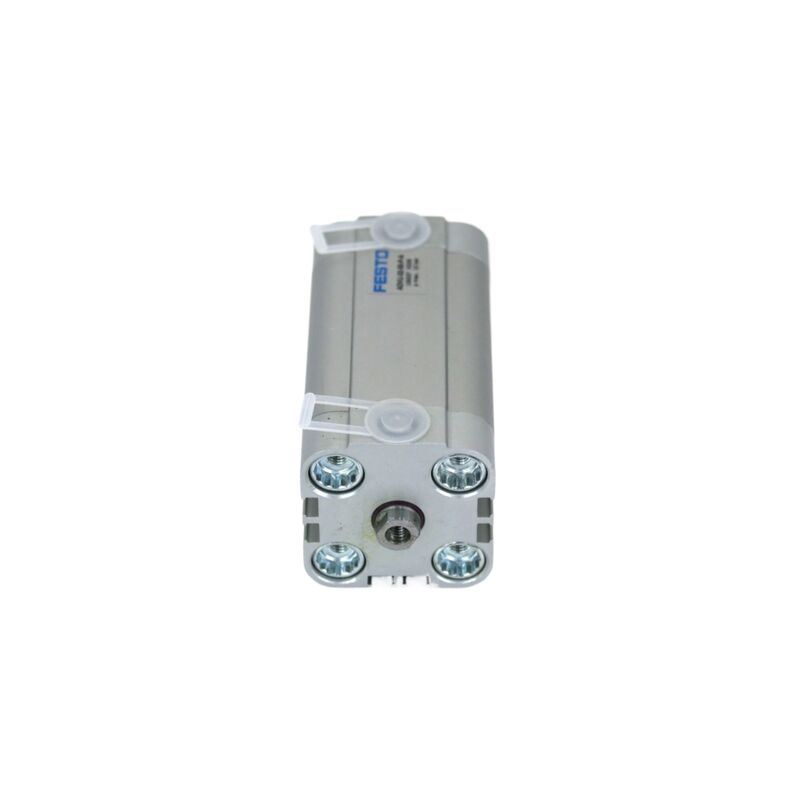

Der Festo ADVU-20 ist ein kompakter Pneumatikzylinder, der für den doppeltwirkenden Betrieb ausgelegt ist. Es verfügt über eine 20-mm-Bohrung und einen integrierten Magnetkolben, der eine genaue Positionserkennung während der Bewegung ermöglicht.
Dieser Zylinder ist an beiden Enden mit elastischen Dämpfungsringen und -platten, der sogenannten P-Typ-Dämpfung, ausgestattet, die dabei hilft, Stöße zu absorbieren und den Verschleiß zu reduzieren. Es ist mit Standardhublängen von 5 mm bis 50 mm erhältlich, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Kunden können zwischen zwei Kolbenstangengewindekonfigurationen wählen: einer Innengewindeoption mit der Bezeichnung -PA oder einer Außengewindeoption mit der Bezeichnung -APA. Der ADVU-20 arbeitet effizient in einem Druckbereich von 0,8 bis 10 bar.
Aufgrund seiner kompakten Größe und der zuverlässigen Positionsrückmeldung ist der ADVU-20 eine ausgezeichnete Wahl für Automatisierungssysteme, bei denen Platzbeschränkungen eine Rolle spielen, eine präzise Steuerung jedoch unerlässlich ist.
Merkmale:
Ultrakompaktes Design
Dieser Zylinder bietet ein ultrakompaktes Design, das im Vergleich zu ISO 15552-Standardzylindern 50 % weniger Einbauraum benötigt. Seine reduzierte Größe macht es zur idealen Wahl für Anwendungen mit begrenztem Platzangebot und gewährleistet eine nahtlose Integration in enge Maschinenlayouts.
Doppeltwirkender Betrieb
Dieser Zylinder verfügt über einen doppeltwirkenden Betrieb und liefert Antriebskraft sowohl beim Vorwärts- als auch beim Rückwärtshub. Dies gewährleistet eine konsistente und kontrollierbare bidirektionale Bewegung und verbessert die Leistung und Präzision in verschiedenen automatisierten Prozessen.
Integrierter Magnetkolben
Der Zylinder verfügt über einen integrierten Magnetkolben, der eine berührungslose Positionserfassung mithilfe von Näherungsschaltern ermöglicht. Sensoren können ohne mechanische Anpassungen einfach installiert oder ausgetauscht werden, was die Wartung vereinfacht und die Zuverlässigkeit verbessert.
Elastische Dämpfung (P-Typ)
Ausgestattet mit flexiblen Dämpfungsringen und -platten an beiden Enden reduziert das elastische Dämpfungssystem effektiv die Aufprallenergie. Dadurch werden Vibrationen und Geräusche minimiert, wenn der Kolben die Endpositionen erreicht, was zu einem sanfteren und leiseren Betrieb beiträgt.
Robuste und korrosionsbeständige Materialien
Der Zylinder besteht aus einem Zylinder und Endkappen aus geschmiedeter Aluminiumlegierung sowie einer Kolbenstange aus hochlegiertem Edelstahl und zeichnet sich durch eine hervorragende Haltbarkeit aus. Es verwendet dynamische NBR-, TPE-U- oder PU-Dichtungen zur Verbesserung der Dichtungsleistung und verfügt über die Korrosionsbeständigkeitsklasse CRC 2, wodurch es für anspruchsvolle Industrieumgebungen geeignet ist.
Flexible Montagemöglichkeiten
Der Lauf verfügt über Durchgangslöcher und es ist eine große Auswahl an Montagezubehör erhältlich, was eine vielseitige Installation ermöglicht. Diese Flexibilität ermöglicht eine sichere Montage des Zylinders in praktisch jeder Position entsprechend den Anwendungsanforderungen.
Zwei Kolbenstangengewindevarianten
Kunden können zwischen zwei Kolbenstangengewindekonfigurationen wählen: einem Innengewinde (-PA) oder einem Außengewinde (-APA). Diese Optionen sind auf unterschiedliche Lastanhänge und Anwendungsanforderungen zugeschnitten und bieten Anpassungsfähigkeit für verschiedene Anwendungsfälle.
Technische Parameter:
| Betriebsdruck |
0,8 ... 10 Bar |
| Betrieb |
Doppeltwirkend |
| Serie |
ADVU |
| Langweilig |
20 mm |
| Umgebungstemperatur |
-20 ... +80 °C |
| Marke |
Festo |
Anwendungen:
In automatisierten Montagelinien werden verschiedene Funktionen wie Spannen, Positionieren, Sortieren, Anhalten, Auswerfen und Handling von Werkstücken effizient in kompakten Produktionsstationen ausgeführt. Diese optimierten Prozesse tragen zu höherer Produktivität und Präzision in Fertigungsumgebungen bei.
Verpackungs- und Abfüllmaschinen profitieren stark von kompakten Pneumatiklösungen. Aufgaben wie das Schieben von Kartons, die Betätigung der Verschließpresse, die Steuerung der Förderbandumlenkung und die Betätigung von Ventilen werden selbst in engen Räumen effektiv bewältigt und sorgen so für reibungslose und zuverlässige Verpackungsabläufe.
Die Elektronik- und Halbleiterindustrie erfordert präzise Vorgänge wie Pick-and-Place, Platinentrennung, Komponentenmontage und Gerätepositionierung für Tests. Kompakte pneumatische Systeme bieten die erforderliche Genauigkeit und Kontrolle, um diese hohen Standards auf begrenztem Raum zu erfüllen.
Im Bereich medizinischer Geräte und Laborautomatisierung ist eine reibungslose und kontrollierte lineare Bewegung von entscheidender Bedeutung. Zu den Anwendungen gehören Diagnosegeräte, Probenhandhabung und verschiedene biotechnologische Prozesse, bei denen Zuverlässigkeit und schonende Handhabung von größter Bedeutung sind.
Druck- und Textilmaschinen umfassen Aufgaben wie Papierpositionierung, Betätigung der Schneidpresse, Garnklemmung und Spannungskontrolle, oft unter schwierigen Bedingungen. Kompakte pneumatische Antriebe liefern eine konstante Leistung, um Qualität und Effizienz in diesen anspruchsvollen Umgebungen aufrechtzuerhalten.
Schließlich nutzen Roboter-Endeffektoren und -Greifer kompakte pneumatische Antriebe, die auf kollaborative Roboter zugeschnitten sind. Diese Systeme unterstützen Pick-and-Place-Einheiten und automatisierte Greifmechanismen und ermöglichen flexible und präzise Interaktionen innerhalb moderner Roboteranwendungen.
