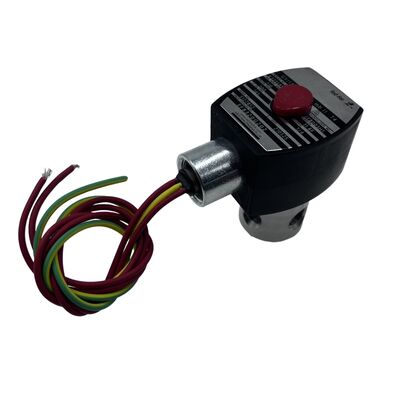

EF8320G202 220/50,Asco, aus Edelstahl, Explosionssicherheitsventil, 1/4'NPT-Schilf

Produktbeschreibung:

Diese Serie von 1/4-Zoll-Magnetventilen mit Einfachspule verwendet einen pilotgesteuerten Mechanismus. Eine Niedrigleistungs-Magnetspule steuert das Pilotventil, das dann den Druckunterschied des Mediums nutzt, um den Hauptschieber zu betätigen. Diese Konfiguration ermöglicht es einer kleinen Spule, relativ große Durchflusskapazitäten zu steuern, was sie ideal für Anwendungen macht, die häufiges Schalten erfordern.

Mit einer Einzelspulenkonfiguration schaltet das Ventil seinen Zustand durch An- oder Abschalten der Magnetspule. Wenn die Spule abgeschaltet ist, setzt sich das Ventil automatisch durch Federkraft zurück, was eine einfache und zuverlässige Steuerung ermöglicht. Dies macht es gut geeignet für den Einsatz mit einfachwirkenden Aktoren.

Das Ventilgehäuse verfügt über einen standardmäßigen 1/4-Zoll-NPT- oder BSP-Gewindeanschluss. Seine kompakten Abmessungen ermöglichen die Installation in Bereichen mit begrenztem Platzangebot. Dieser kleine Formfaktor ist perfekt für die Integration in Schalttafeln oder pneumatische Schaltungen in verschiedenen Automatisierungssystemen.

Das Ventil ist in Messing oder 316L Edelstahl erhältlich. Messinggehäuse bieten eine ausgezeichnete Druckbeständigkeit bis zu 25 bar und eignen sich für allgemeine industrielle Umgebungen. Edelstahlvarianten bieten hingegen eine verbesserte Korrosionsbeständigkeit, was sie ideal für anspruchsvolle Umgebungen wie die chemische Verarbeitung, Lebensmittelproduktion und maritime Anwendungen macht.

Durch die Integration eines einzigartigen Dichtungssystems, das eine T-förmige Dichtung mit einem flexiblen O-Ring kombiniert, erreichen diese Ventile eine blasenfreie Abdichtung und eine hohe Schmutzbeständigkeit. Dieses Dichtungsdesign hält Millionen von Betriebszyklen stand und gewährleistet eine lange Lebensdauer und hohe Zuverlässigkeit.

Die Magnetspulen verbrauchen wenig Strom, wobei einige energieeffiziente Modelle nur 1,5 bis 2,5 Watt verbrauchen, was zu erheblichen Energieeinsparungen führt. Eine Vielzahl von Spannungsoptionen wie DC 24V und AC 220V wird angeboten, um die Kompatibilität mit SPS und anderen Automatisierungssteuerungssystemen zu gewährleisten. Zusätzlich können Schutzarten bis zu IP65 oder IP67 erreicht werden, was Staubdichtigkeit und Schutz gegen Wasserstrahlen bietet und für raue Industrieumgebungen geeignet ist.

Diese Ventile liefern schnelle Reaktionszeiten mit Öffnungsgeschwindigkeiten von 15 Millisekunden oder weniger und Schließgeschwindigkeiten von bis zu 20 Millisekunden. Ihr robustes Design unterstützt über 5 Millionen Betriebszyklen, und ausgewählte High-End-Modelle können 100 Millionen Zyklen überschreiten, um den Anforderungen von häufigen Start-Stopp-Anwendungen gerecht zu werden.

Ausgestattet mit einer standardmäßigen manuellen Rückstelleinrichtung oder einem Bediener ermöglicht das Ventil eine einfache manuelle Steuerung während der Ausrüstungseinrichtung, Wartung und in Notfällen. Diese manuelle Übersteuerungsfunktion ermöglicht den Betrieb ohne elektrische Zufuhr und erhöht die allgemeine Systemsicherheit und Wartungsfreundlichkeit.

Diese Ventile können direkt in Rohrleitungssystemen in Reihe montiert oder direkt an pneumatischen Aktoren mit standardmäßigen NAMUR-Schnittstellen montiert werden. Es gibt keine Einschränkungen hinsichtlich der Einbaulage, was eine flexible Platzierung ermöglicht, um den verfügbaren Platz vor Ort optimal zu nutzen.

Anwendungen:

Pneumatische Komponenten werden in automatisierten Produktionslinien, einschließlich Verpackungsmaschinen, Montageanlagen und Materialhandhabungssystemen, ausgiebig eingesetzt. Sie sind dafür ausgelegt, einfachwirkende Zylinder, pneumatische Greifer und verschiedene Aktoren zu steuern und wesentliche Funktionen wie Klemmen, Positionieren und Schieben auszuführen.

Als grundlegende Steuerelemente in pneumatischen Systemen dienen diese Geräte zur Steuerung von Schalt- und Richtungsoperationen in Luftkompressorstationen, Druckluftwerkzeugen, Kompressoren und verwandten Geräten. Die gängige 1/4-Zoll-Anschlussgröße ist ideal für kleine bis mittlere pneumatische Schaltungen und unterstützt Durchflussraten von etwa 700 bis 860 Litern pro Minute bei 6 bar Druck, was die Betriebsanforderungen der meisten pneumatischen Aktoren erfüllt.

In Staubabscheider-Pulsstrahlsystemen sind diese Ventile für die schnelle Freisetzung von Druckluft zur Erleichterung der Online-Reinigung von Filtern verantwortlich. Darüber hinaus spielen sie eine entscheidende Rolle bei der Ventilautomatisierung in Umweltschutzsystemen wie Kläranlagen und Abgasreinigungsanlagen.

Diese pneumatischen Komponenten eignen sich gut für energiebezogene Anwendungen, einschließlich des Betriebs von Speisewasserpumpenventilen, Gassicherheitsabsperrvorrichtungen und Brennersteuerungen. Bestimmte Modelle verfügen über ATEX- und IEC-Ex-Explosionsschutz-Zertifizierungen, die eine sichere Funktionalität in gefährlichen Umgebungen wie der Petrochemie und der Propanverwaltung gewährleisten.

Modelle mit Edelstahlkonstruktion entsprechen den Hygienestandards und sind für Anwendungen mit hohen Reinheitsanforderungen wie in der Lebensmittelverarbeitung, Getränkeabfüllung und pharmazeutischen Herstellung konzipiert. Verfügbare Dichtungsmaterialien wie EPDM und Viton ermöglichen die Kompatibilität mit lebensmittelechten Substanzen und unterstützen strenge Reinigungs- und Desinfektionsprotokolle.

Pneumatische Geräte werden in der Automobilproduktion für Aufgaben wie Schweißvorrichtungen, Lackieranlagen und Montagearbeiten eingesetzt. Niedrigleistungsmodelle sind besonders vorteilhaft für die Integration mit SPS-Systemen und erfüllen die strengen Anforderungen des Automobilsektors an Zuverlässigkeit und effiziente Zykluszeiten.

Produkte mit Zertifizierungen wie ATEX, IEC Ex und UL sind für den Einsatz in potenziell explosiven Umgebungen konzipiert und eignen sich daher für brennbare Umgebungen in der Petrochemie und Gasindustrie.

Bestimmte Modelle arbeiten normal bei extrem niedrigen Temperaturen bis zu -60 °C und sind daher ideal für Kühlhäuser, Außenanlagen und andere eisige Bedingungen.

Spezialisierte Hochtemperaturvarianten können Dampf- und Heißwassersysteme verarbeiten, wobei die maximalen Medientemperaturen bis zu 99 °C (210 °F) erreichen.

Durch die Verwendung von Edelstahlgehäusen in Kombination mit korrosionsbeständigen Dichtungen können diese Modelle schwach saure, alkalische und andere korrosive Flüssigkeiten effektiv handhaben und ihre Anwendbarkeit auf eine Vielzahl von chemischen Umgebungen erweitern.
