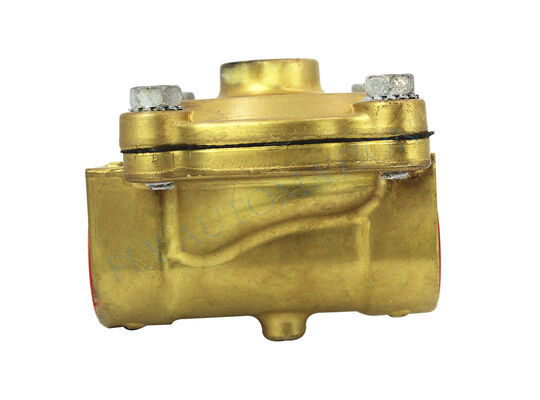

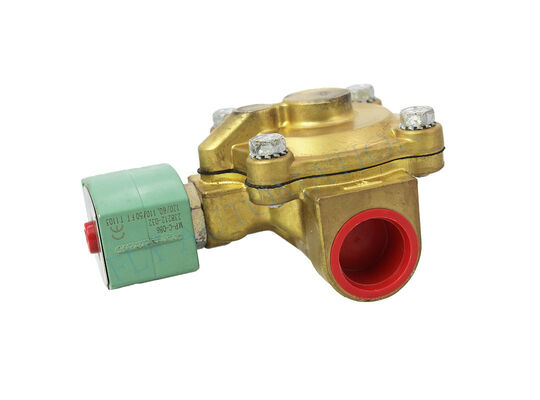

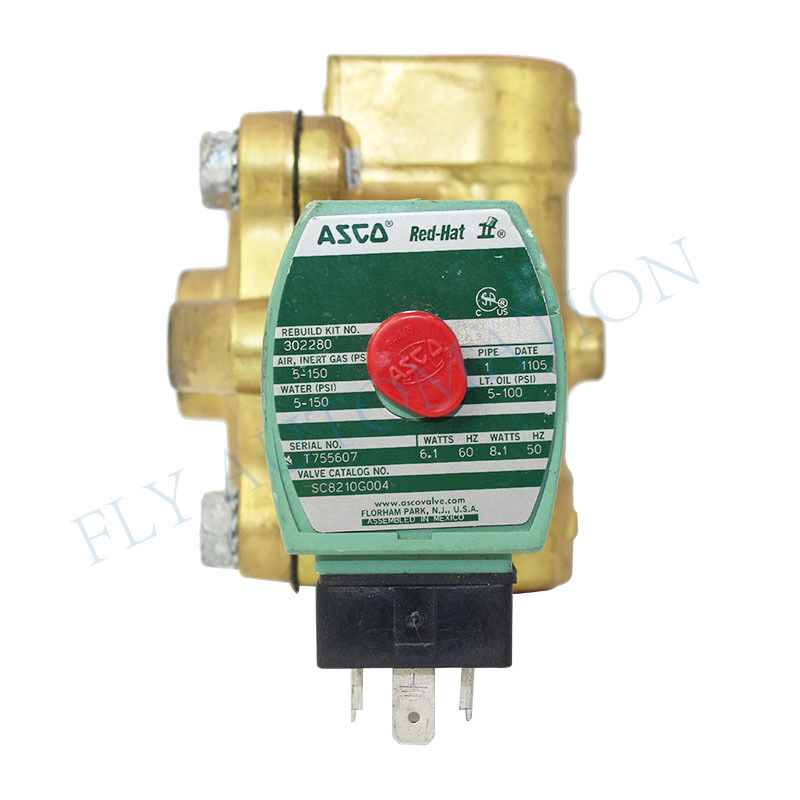

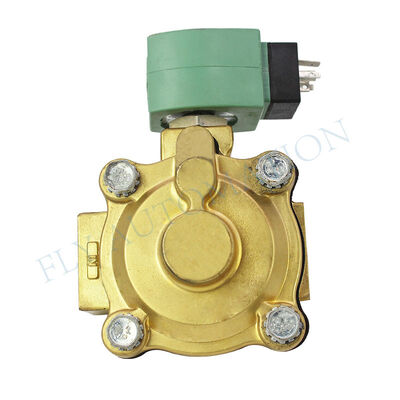

ASCO-Wasserventil EF8210G003 Solenoidventil Explosionssicheres Wasserventil

Diese 1/4-Zoll-Magnetventilserie mit Einzelspule ist nach dem Prinzip der Pilotsteuerung konzipiert. Eine Niedrigleistungs-Magnetspule steuert ein Steuerventil, das wiederum den Druckunterschied des Mediums nutzt, um den Hauptschieber zu betätigen. Diese effiziente Konfiguration ermöglicht es einer kleinen Spule, relativ große Durchflussraten zu steuern, was sie ideal für Anwendungen macht, die häufiges Schalten erfordern.

Mit einem Einzelspulendesign arbeitet das Ventil durch An- und Abschalten der einzelnen Magnetspule. Nach dem Abschalten stellt ein Federmechanismus das Ventil automatisch in seine ursprüngliche Position zurück. Dieser unkomplizierte und zuverlässige Steuerungsmechanismus eignet sich besonders für einfachwirkende Aktuatoranwendungen.

Das Ventilgehäuse ist mit standardisierten 1/4-Zoll-NPT- oder BSP-Gewindeanschlüssen ausgestattet. Seine kompakte Bauweise ermöglicht eine einfache Installation in Umgebungen mit begrenztem Platzangebot. Die geringe Stellfläche macht es auch perfekt für die Integration in Schalttafeln oder pneumatische Kreise in einer Vielzahl von Automatisierungsausrüstungen.

Das Ventilgehäuse aus Messing oder 316L-Edelstahl erfüllt vielfältige industrielle Anforderungen. Messingoptionen bieten eine ausgezeichnete Druckbeständigkeit bis zu 25 bar, geeignet für allgemeine industrielle Anwendungen. Edelstahlvarianten bieten eine überlegene Korrosionsbeständigkeit und eignen sich daher ideal für raue Umgebungen, einschließlich chemischer Verarbeitung, Lebensmittelindustrie und Schifffahrt.

Durch den Einsatz eines einzigartigen Dichtungssystems, das eine T-förmige Dichtung mit einem flexiblen O-Ring kombiniert, erreichen diese Ventile eine blasenfreie Abdichtung und eine hervorragende Beständigkeit gegen Schmutz. Dieses fortschrittliche Dichtungsdesign unterstützt Millionen von Betriebszyklen und gewährleistet eine außergewöhnliche Haltbarkeit und Zuverlässigkeit über lange Serviceperioden.

Die Magnetspule ist für einen geringen Energieverbrauch ausgelegt, wobei bestimmte Modelle nur zwischen 1,5 W und 2,5 W verbrauchen, was zu erheblichen Energieeinsparungen beiträgt. Mehrere Spannungsoptionen sind verfügbar, darunter DC24V und AC220V, um die Kompatibilität mit SPS und anderen Automatisierungssteuerungssystemen zu gewährleisten. Schutzarten von IP65 und IP67 bieten Staubdichtigkeit und Beständigkeit gegen Wasserstrahlen, wodurch diese Ventile für anspruchsvolle Industrieumgebungen geeignet sind.

Die für schnellen Betrieb ausgelegten Ventile erreichen Öffnungszeiten von 15 Millisekunden oder weniger und Schließzeiten von 20 Millisekunden. Ihre robuste Konstruktion unterstützt eine Designlebensdauer von über 5 Millionen Zyklen, wobei Premiummodelle über 100 Millionen Zyklen erreichen können, was den Anforderungen von Hochfrequenz-Start-Stopp-Anwendungen entspricht.

Standardmäßig mit einer manuellen Rückstelleinrichtung oder einem manuellen Bediener ausgestattet, erleichtert das Ventil die Inbetriebnahme, Wartung und den manuellen Notbetrieb. Diese Funktion ermöglicht es dem Ventil, ohne elektrische Signale zu funktionieren, was die Gesamtsicherheit und Wartungsfreundlichkeit des Systems verbessert.

Diese Ventile ermöglichen verschiedene Installationsmethoden, einschließlich direkter Inline-Verrohrung und direkter Montage an pneumatischen Aktuatoren mit Standard-NAMUR-Schnittstellen. Die Einbaulage ist uneingeschränkt, was eine vielseitige Positionierung ermöglicht, die auf die räumlichen Gegebenheiten am Installationsort zugeschnitten ist.

Diese Systeme werden häufig in automatisierten Produktionslinien eingesetzt, darunter Verpackungsmaschinen, Montageanlagen und Materialhandhabungssysteme. Sie steuern effizient einfachwirkende Zylinder, pneumatische Greifer und verschiedene andere Aktuatoren, um wesentliche Funktionen wie Klemmen, Positionieren und Schieben auszuführen.

Als grundlegende Steuerelemente in pneumatischen Systemen übernehmen diese Komponenten Schalt- und Richtungssteuerungsaufgaben in Luftkompressorstationen, Druckluftwerkzeugen, Kompressoren und verwandten Geräten. Die 1/4-Zoll-Anschlussgröße macht sie ideal für kleine bis mittelgroße pneumatische Kreise und bietet Durchflussraten von typischerweise 700 bis 860 Litern pro Minute bei 6 bar Druck, was die Anforderungen der meisten pneumatischen Aktuatoren erfüllt.

In Impulsstrahlsystemen zur Staubabscheidung steuern diese Ventile die schnelle Freisetzung von Druckluft zur kontinuierlichen Filterreinigung im laufenden Betrieb. Darüber hinaus werden sie in der Ventilautomatisierung für Umweltschutzeinrichtungen eingesetzt, z. B. in der Abwasserbehandlung und Abgasreinigung.

Diese Geräte eignen sich gut für Anwendungen im Energiesektor, einschließlich der Steuerung von Kesselspeiseventilen, der Gassicherheitsabsperrung und des Brennerbetriebs. Bestimmte Modelle verfügen über ATEX- und IEC-Ex-Explosionsschutz-Zertifizierungen, die ihren sicheren Einsatz in explosionsgefährdeten Umgebungen wie petrochemischen Anlagen und Propankontrollsystemen ermöglichen.

Edelstahlvarianten erfüllen strenge Hygienestandards und eignen sich daher für Anwendungen, die hohe Sauberkeit erfordern, einschließlich Lebensmittelverarbeitung, Getränkeabfüllung und pharmazeutische Geräte. Die Dichtungsmaterialien, erhältlich in EPDM oder Viton, sind so konzipiert, dass sie mit Lebensmitteln kompatibel sind und strengen Reinigungs- und Desinfektionsprozessen standhalten.

In Automobil-Montagelinien werden diese Komponenten in Schweißvorrichtungen, Lackieranlagen und Montagestationen zur Steuerung von pneumatischen Werkzeugen und Hilfsgeräten eingesetzt. Niedrigleistungsmodelle sind besonders vorteilhaft für die Integration mit SPS-Systemen und entsprechen den Erwartungen der Automobilindustrie an zuverlässige Leistung und optimierte Zykluszeiten.

Für explosionsgefährdete Bereiche sind Modelle mit ATEX-, IEC-Ex-, UL- und anderen internationalen Explosionsschutzstandards für Umgebungen mit brennbaren Stoffen wie petrochemische und gasbezogene Umgebungen geeignet.

Bestimmte Modelle sind für den effizienten Betrieb bei extrem kalten Bedingungen ausgelegt und funktionieren zuverlässig bei Temperaturen bis zu -60 °C. Diese sind ideal für Kühlhäuser, Außeninstallationen und andere Tieftemperaturanwendungen.

Hochtemperaturvarianten können Dampf- und Heißwassersysteme mit Medientemperaturen bis zu 99 °C (210 °F) handhaben.

Für korrosive Medien werden Edelstahlgehäuse in Kombination mit korrosionsbeständigen Dichtungen zur Steuerung von leicht sauren, alkalischen und anderen korrosiven Flüssigkeiten verwendet.
