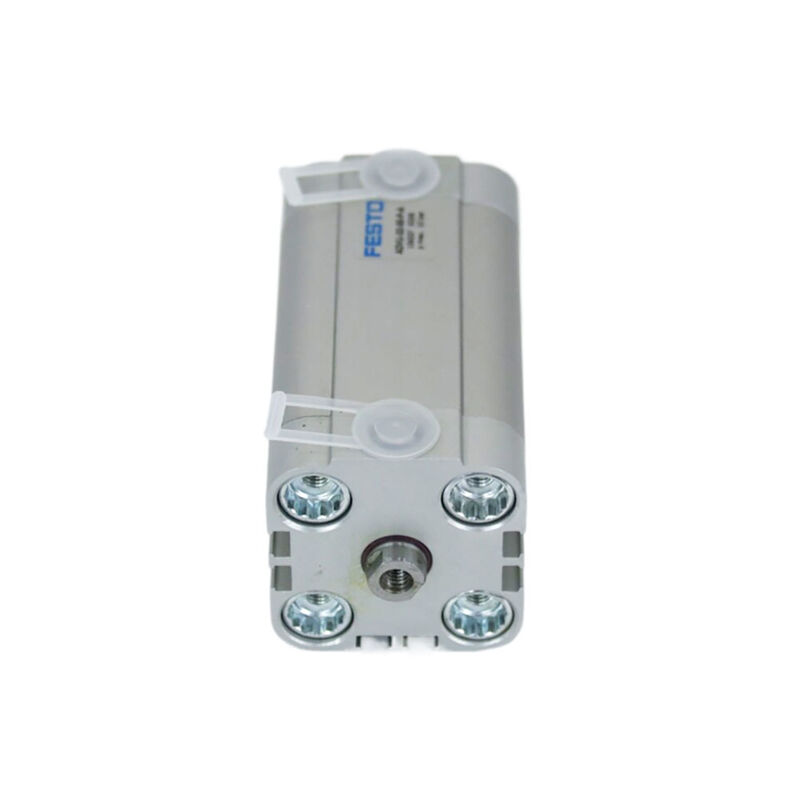

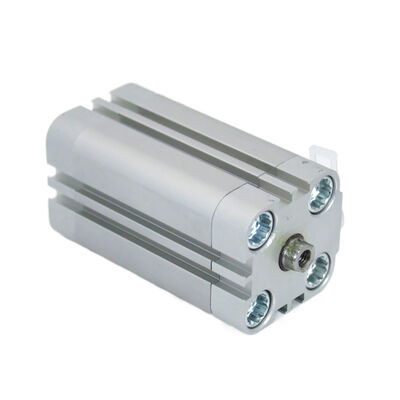

ADVU-40-5-A-P-A FESTO ADVU-40-5-10-15-20-25-30-40-50-A-P-A Kompaktzylinder

Produktbeschreibung:

Die Kompaktzylinder der ADVU-Serie von FESTO sind pneumatische Aktuatoren, die auf Raumeffizienz und Multifunktionalität ausgelegt sind. Sie werden häufig in automatisierten Systemen, Fertigungsanlagen und verschiedenen anderen industriellen Anwendungen eingesetzt.

• Betriebsart: Doppeltwirkend
• Betriebsmedium: Druckluft gemäß ISO 8573-1:2010 Standards [7:4:4]
• Betriebsdruck: Typischerweise im Bereich von 0,08 MPa bis 1 MPa (0,8 bar bis 10 bar)
• Betriebstemperatur: -20℃ bis 80℃
• Korrosionsbeständigkeitsklasse: Klasse 2, geeignet für Umgebungen mit moderater Korrosionsbelastung
• Kolbendurchmesser: Verfügbar in einer breiten Palette, einschließlich 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm und 125 mm
• Hublänge: Standardhübe variieren von 5 mm bis 80 mm, während optionale Hübe von 1 mm bis zu 400 mm reichen, abhängig vom Kolbendurchmesser
• Kolbenstangenmaterial: Gefertigt aus hochlegiertem Edelstahl
• Zylinderrohr- und Endkappenmaterial: Hergestellt aus geschmiedeter Aluminiumlegierung
• Dynamisches Dichtungsmaterial: Nitrilkautschuk (NBR) und thermoplastisches Polyurethan (TPE-U, PU)

Das Design der ADVU-Serie betont ein schlankes Profil in Kombination mit glatten Oberflächen und verfügt über Nuten auf drei Seiten zur Unterstützung der Positionserfassung. Sowohl die vorderen als auch die hinteren Endkappen sind direkt am Zylinderrohr befestigt, wobei die Installation mit Innensechskantschrauben erfolgt.

Für die ADVU-Serie werden mehrere Derivattypen angeboten, um spezifischen Anforderungen gerecht zu werden. Beispielsweise umfasst die S1-Variante eine verlängerte Kolbenstangenlagerung, S2 verfügt über eine doppelseitige Kolbenstange, S6 ist mit hochtemperaturbeständigen Dichtungen ausgestattet, die bis zu 120℃ standhalten, und S20 verfügt unter anderem über eine doppelseitige Hohlkolbenstange.

In Bezug auf die Montage unterstützen diese Zylinder verschiedene Methoden. Die Installation kann mit Innensechskantschrauben oder durch Nutzung der Nuten auf drei Seiten zusammen mit einer umfassenden Palette an Montagezubehör erfolgen, wodurch unterschiedliche Einrichtungsanforderungen erfüllt werden.

Für die Positionserkennung ist die ADVU-Serie mit Näherungssensoren kompatibel, die direkt in die Profilnuten eingebettet werden können. Diese Sensoren sitzen bündig mit der Oberfläche, wodurch der Austausch einfach ist, ohne die ursprüngliche Montageposition anpassen zu müssen.

In Bezug auf die Leistung zeichnen sich die ADVU-Kompaktzylinder von vergleichbaren Standardzylindern, die der ISO 15552 entsprechen, dadurch aus, dass sie den benötigten Platz um die Hälfte reduzieren. Ihre kompakte Bauweise spart Installationsfläche und behält gleichzeitig eine robuste Bauqualität und eine ausgezeichnete Korrosionsbeständigkeit bei. Darüber hinaus bieten die Zylinder eine stabile und zuverlässige Betriebsleistung, unterstützt durch die Verwendung hochwertiger Materialien.

Technische Parameter:

Anwendungen:

Der FESTO ADVU Kolben-Pneumatikzylinder ist eine wesentliche Komponente, die in verschiedenen industriellen Automatisierungsanwendungen weit verbreitet ist. Bekannt für seinen robusten Aluminiumkörper, garantiert dieser Pneumatikzylinder Haltbarkeit und leichte Leistung, was ihn ideal für Umgebungen macht, die zuverlässige und effiziente lineare Bewegung erfordern. Das ADVU-Modell, zertifiziert nach CE, gewährleistet die Einhaltung internationaler Sicherheits- und Qualitätsstandards und gibt den Benutzern Vertrauen in seine betriebliche Exzellenz.

Dieser doppeltwirkende Pneumatikzylinder verfügt über einen Kolbendurchmesser von 12 mm und eine Kolbenstangengröße von M3, die für präzise und konsistente Bewegungssteuerung ausgelegt sind. Sein ovales Kolbendesign bietet überlegenen Schutz vor Verdrehung und Führung und gewährleistet einen reibungslosen und genauen Betrieb auch unter anspruchsvollen Bedingungen. Die vielseitige Montageposition ermöglicht die Installation in jeder Ausrichtung, wodurch er an eine Vielzahl von Maschinen- und Gerätekonfigurationen angepasst werden kann.

Typische Anwendungsfälle für den FESTO ADVU Pneumatikzylinder umfassen Automatisierungsproduktionslinien, Verpackungsmaschinen, Materialhandhabungssysteme und Robotik. Seine Aluminiumkörperkonstruktion bietet eine ausgezeichnete Beständigkeit gegen Korrosion und Verschleiß, was in rauen Industrieumgebungen wie Automobilmontagewerken, Lebensmittelverarbeitungseinheiten und der pharmazeutischen Herstellung unerlässlich ist. Darüber hinaus wird der Pneumatikzylinder häufig in Pressen, Klemmen und Positioniervorrichtungen eingesetzt, bei denen eine konsistente und wiederholbare lineare Bewegung entscheidend ist.

In Szenarien, die eine schnelle und zuverlässige Betätigung erfordern, wie z. B. Steuerungen für Fördersysteme oder Pick-and-Place-Operationen, zeichnet sich der ADVU-Zylinder durch seine schnelle Reaktionszeit und hohe Lieferfähigkeit von bis zu 5000 Stück pro Monat aus. Kunden können eine Mindestmenge von 1 Einheit bestellen, wobei die Preise durch Verhandlung erhältlich sind, was Flexibilität für kleine und große Projekte ermöglicht. Die Verpackung ist anpassbar, in Kartons oder nach Kundenanforderungen erhältlich, um eine sichere Lieferung innerhalb von 1-7 Werktagen nach Zahlungseingang zu gewährleisten.

Die Zahlungsbedingungen sind entgegenkommend und unterstützen T/T, Western Union und PayPal, was reibungslose Transaktionen weltweit erleichtert. Der FESTO ADVU Aluminiumkörper-Pneumatikzylinder ist somit eine zuverlässige, effiziente und anpassungsfähige Lösung für Branchen, die hochwertige pneumatische Betätigung mit ausgezeichnetem Schutz und Leistung suchen.

Verpackung und Versand:

Unser Kolben-Pneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jeder Zylinder wird in antistatischen Schaumstoff eingewickelt und in eine stabile, maßgefertigte Kartonschachtel gelegt, um Bewegungen oder Beschädigungen zu vermeiden. Die Verpackung ist so konzipiert, dass sie rauer Handhabung und Umwelteinflüssen standhält, um sicherzustellen, dass das Produkt in einwandfreiem Zustand ankommt.

Für den Versand verwenden wir zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Je nach Bestimmungsort können die Versandmethoden Standard-Landtransport, beschleunigte Luftfracht oder Kurierdienste umfassen. Alle Sendungen enthalten detaillierte Dokumentation und Handhabungsanweisungen, um eine reibungslose Zollabfertigung und einen schnellen Empfang zu erleichtern.
