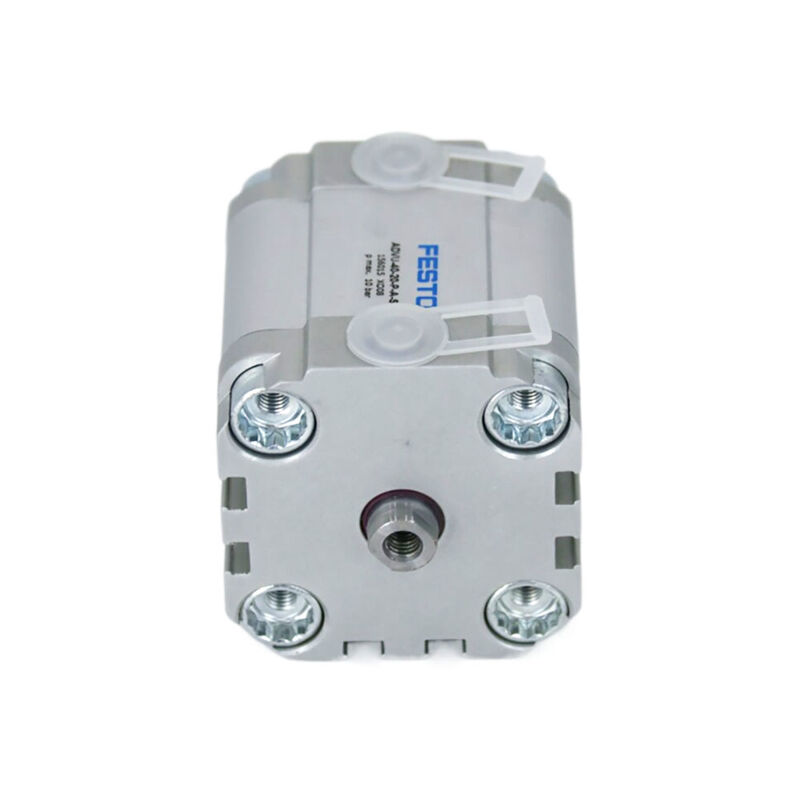

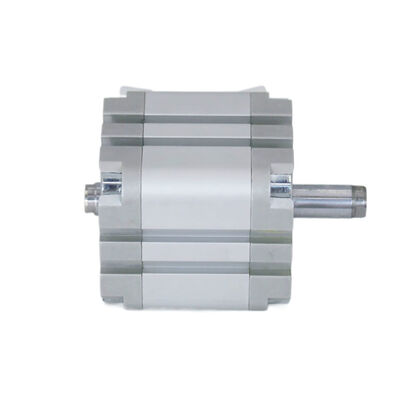

ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A Kompaktzylinder

Produktbeschreibung:

Die ADVU-Serie von Kompaktzylindern von FESTO stellt pneumatische Aktuatoren dar, die auf Raumeffizienz und Multifunktionalität ausgerichtet sind. Diese Zylinder werden aufgrund ihrer zuverlässigen Leistung und flexiblen Anwendung in automatisierten Systemen, Fertigungsmaschinen und verschiedenen anderen industriellen Bereichen häufig eingesetzt.

Diese Zylinder arbeiten im doppeltwirkenden Modus und verwenden Druckluft, die dem Qualitätsstandard ISO 8573-1:2010 [7:4:4] entspricht, als Betriebsmedium. Ihr Betriebsdruck liegt typischerweise zwischen 0,08 MPa und 1 MPa (0,8 bar bis 10 bar), mit einem Betriebstemperaturbereich von -20 °C bis zu 80 °C. Für Umgebungen mit moderater Korrosionsbelastung werden die Zylinder mit der Korrosionsbeständigkeitsklasse 2 bewertet.

Die ADVU-Serie bietet eine breite Auswahl an Kolbendurchmessern, darunter Größen wie 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm und 125 mm. Die Hublängen reichen typischerweise von 5 mm bis 80 mm für Standardmodelle, während optionale Hübe je nach gewähltem Kolbendurchmesser von 1 mm bis zu 400 mm betragen können.

Zu den wichtigsten verwendeten Materialien gehören hochlegierter Edelstahl für die Kolbenstange und geschmiedete Aluminiumlegierung für Zylinderrohr und Endkappen. Die dynamischen Dichtungen bestehen aus Nitrilkautschuk (NBR) und thermoplastischem Polyurethan (TPE-U), was Haltbarkeit und zuverlässige Abdichtung gewährleistet.

Das strukturelle Design der ADVU-Zylinder ist schlank und modern und zeichnet sich durch glatte Oberflächen sowie Nuten auf drei Seiten aus, die speziell für die Positionserfassung konzipiert sind. Die Endkappen – sowohl vorne als auch hinten – werden mit Schrauben direkt am Zylinderrohr befestigt, während die gesamte Baugruppe mit Innensechskantschrauben montiert wird, um eine robuste Konfiguration zu gewährleisten.

Diese Serie umfasst mehrere Derivattypen, die auf spezifische Anwendungen zugeschnitten sind. Beispielsweise hat die S1-Variante eine verlängerte Kolbenstangenlagerung, der Typ S2 verfügt über eine doppelseitige Kolbenstange, die S6-Version enthält Dichtungen, die für hohe Temperaturen bis zu 120 °C ausgelegt sind, und die S20 ist mit einer doppelseitigen Hohlkolbenstange ausgestattet.

Die Installationsflexibilität ist ein bemerkenswertes Merkmal, da der Zylinder eine Vielzahl von Montagemethoden unterstützt. Neben der herkömmlichen Verwendung von Innensechskantschrauben ermöglichen die vorgesehenen Nuten auf drei Seiten die Verwendung einer umfassenden Palette von Montagekomponenten, um unterschiedlichen Einrichtungsanforderungen gerecht zu werden.

Für die Positionserkennung sind diese Zylinder mit Näherungssensoren kompatibel, die sauber in die Profilnuten passen. Diese Sensoren können bündig mit der Zylinderoberfläche installiert werden, was einen einfachen Sensoraustausch ermöglicht, ohne dass die ursprüngliche Montageanordnung geändert werden muss.

Im Vergleich zu ähnlichen Zylindern nach der Norm ISO 15552 reduziert die ADVU-Serie den Installationsbedarf dank ihres kompakten Designs um etwa 50 %. Diese Zylinder werden aus hochwertigen Materialien hergestellt und kombinieren eine robuste Struktur mit guter Korrosionsbeständigkeit und bieten eine stabile, zuverlässige Betriebsleistung.

Technische Parameter:

Dieser Kompaktzylinder bietet zuverlässige Leistung mit einem doppeltwirkenden Betriebsmodus und einem ovalen Kolbendesign zum Schutz gegen Verdrehen. Der Kompaktzylinder verfügt über ein Kolbenstangengewinde von M3, einen Hub von 10 mm und einen Kolbendurchmesser von 12 mm (äquivalenter Durchmesser). Seine Montageposition ist flexibel und ermöglicht die Installation in jeder Ausrichtung. Wirklich ein Kompaktzylinder, der für vielseitige pneumatische Anwendungen konzipiert wurde.

Anwendungen:

Der FESTO ADVU Kolben-Pneumatikzylinder ist eine wesentliche Komponente, die in verschiedenen industriellen Automatisierungsanwendungen weit verbreitet ist. Dieser CE-zertifizierte Automatisierungszylinder ist bekannt für seinen hochwertigen Aluminiumkörper und sein robustes Design und gewährleistet eine zuverlässige Leistung in anspruchsvollen Umgebungen. Mit einem Kolbendurchmesser von 12 mm (äquivalenter Durchmesser) und einem Hub von 10 mm ist das ADVU-Modell speziell für Präzision und Effizienz in doppeltwirkenden Operationen konzipiert.

Einer der wichtigsten Anwendungsfälle für den FESTO ADVU Pneumatikzylinder sind automatisierte Fertigungslinien, bei denen eine präzise und wiederholbare Bewegungssteuerung entscheidend ist. Seine doppeltwirkende Betriebsart ermöglicht eine kontrollierte Aus- und Einfahrt, wodurch er sich ideal für Aufgaben wie Materialhandhabung, Verpackung und Montageprozesse eignet. Das ovale Kolbendesign bietet Schutz gegen Verdrehen und Führung und gewährleistet eine reibungslose und stabile Bewegung, was in Automatisierungssystemen, die eine konstante Genauigkeit erfordern, von entscheidender Bedeutung ist.

Darüber hinaus eignet sich der Pneumatikzylinder aufgrund seiner kompakten Größe und des Kolbenstangengewindes von M3 für die Integration in kleinere Automatisierungsgeräte und Robotersysteme. Diese Flexibilität ermöglicht es Ingenieuren, den FESTO ADVU Zylinder in verschiedenen Szenarien einzusetzen, von Automobilmontagelinien bis hin zu Halbleiterfertigung und Lebensmittelverarbeitungsanlagen. Sein Aluminiumkörper trägt nicht nur zu einer leichten Struktur bei, sondern bietet auch eine hervorragende Korrosionsbeständigkeit, wodurch die Haltbarkeit erhöht und der Wartungsaufwand reduziert wird.

Dank seines effizienten Designs und der hohen Lieferfähigkeit von 5000 Stück pro Monat kann der FESTO ADVU Pneumatikzylinder innerhalb von 1-7 Werktagen nach Zahlungseingang schnell geliefert werden, was ihn zu einer zuverlässigen Wahl für Projekte mit engen Fristen macht. Das Produkt ist mit flexiblen Verpackungsoptionen erhältlich, einschließlich Kartons oder kundenspezifischer Verpackung gemäß den Anforderungen des Kunden, und kann mit einer Mindestbestellmenge von nur einer Einheit erworben werden, was eine Skalierbarkeit bei der Beschaffung ermöglicht.

Zahlungsbedingungen wie T/T, Western Union und PayPal bieten Komfort und Sicherheit für internationale Käufer, die den Preis dieses Premium-Automatisierungszylinders aushandeln. Ob in der industriellen Automatisierung, Robotik oder im Werkzeugmaschinenbau eingesetzt, der FESTO ADVU Pneumatikzylinder zeichnet sich als vielseitige und zuverlässige Lösung aus, die darauf ausgelegt ist, die betriebliche Effizienz zu optimieren und die Produktionsqualität zu verbessern.

Verpackung und Versand:

Unser Kolben-Pneumatikzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jeder Zylinder wird sicher in antistatischen Schaumstoff eingewickelt und in eine stabile, maßgefertigte Kartonbox gelegt, um Bewegungen oder Beschädigungen zu vermeiden.

Für zusätzliche Sicherheit werden die Kartons mit Polstermaterialien verstärkt und mit hochwertigem Klebeband versiegelt. Alle Pakete sind deutlich mit Handhabungshinweisen und Produktinformationen gekennzeichnet.

Wir bieten mehrere Versandoptionen, um Ihren Anforderungen gerecht zu werden, einschließlich Standard-, Express- und Frachtversand. Jede Sendung wird verfolgt und versichert, um eine pünktliche und sichere Lieferung zu gewährleisten.

Bitte überprüfen Sie das Paket nach Erhalt Ihres Kolben-Pneumatikzylinders auf Anzeichen von Beschädigungen, bevor Sie unterschreiben. Wenden Sie sich umgehend an unseren Kundenservice, wenn Sie Probleme feststellen, damit wir Ihnen umgehend helfen können.
