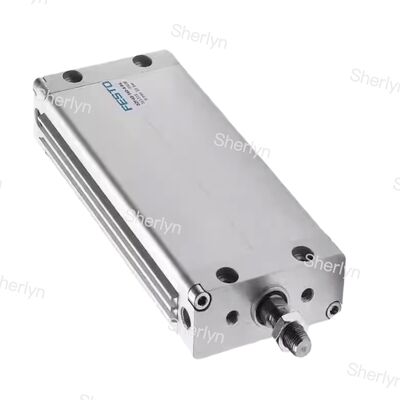

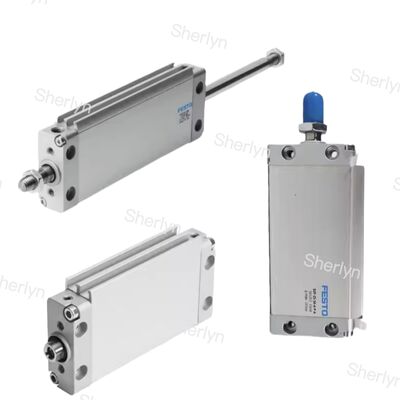

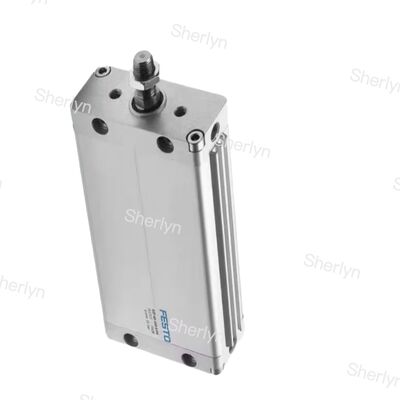

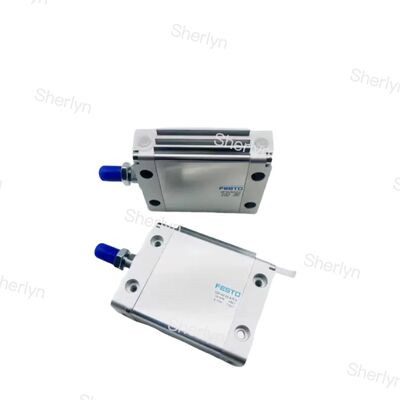

Doppeltwirkender FESTO Zylinder DZF-12-40-A-P-A 161226

Technische Daten

• Hub40 mm
• Kolbendurchmesser12 mm Äquivalenzdurchmesser
• Kolbenstangen-GewindeM6
• Max. Drehwinkel der Kolbenstange +/-2,5 Grad
• DämpfungElastische Dämpfungsringe/Pads an beiden Enden
• EinbaulageBeliebig
• BetriebsartDoppeltwirkend

Produktbeschreibung:

Dieses Produkt verwendet ein superflaches Strukturdesign und weist innerhalb seiner Zylinderkategorie eine äußerst kompakte und abgeflachte Form auf. Ein solches Design ermöglicht eine effiziente Installation in Bereichen mit extrem begrenztem Platzangebot.

Der Kolben ist mit einer einzigartigen ovalen Form gefertigt, die während seiner Bewegung eine eingebaute Verdrehsicherung bietet. Dieses Design garantiert eine präzise lineare Bewegung, ohne dass zusätzliche Führungsmechanismen erforderlich sind.

Die Konstruktion ist für die direkte Installation auf Ventilinseln oder für die modulare Montage optimiert. Sie ermöglicht eine kompakte Verbindung mit Komponenten wie pneumatischen Ventilgruppen, was zu einer hohen Dichte an integrierten Teilen führt.

Der Zylinder arbeitet im Allgemeinen doppeltwirkend und ist an beiden Enden mit elastischen Dämpfungsringen oder -platten ausgestattet, um eine sanfte Dämpfung am Ende des Hubs zu gewährleisten. Die Kolbenstangenoptionen umfassen entweder Innengewinde (weiblich) oder Außengewinde, was die Montage verschiedener Werkzeuge erleichtert. Darüber hinaus sind die meisten Modelle mit Nuten ausgestattet, die für induktive Näherungssensoren zur effektiven Positionserkennung ausgelegt sind.

Anwendungen:

Die DZF-Serie ist perfekt für eine Vielzahl von Anwendungen konzipiert und somit äußerst vielseitig und effizient. Einer ihrer Hauptvorteile ist ihre Eignung für modulare Geräte mit hoher Dichte. Dazu gehören beispielsweise Mehrfachbearbeitungseinheiten, Baugruppenmodule und integrierte Ventilinseln, bei denen zahlreiche Aktoren in engen Räumen dicht beieinander installiert werden müssen.

Darüber hinaus zeichnet sich die DZF-Serie in platzbeschränkten Präzisionsmechanismen aus. Sie wird häufig in elektronischen Montagemaschinen, Halbleiterfertigungsanlagen, kompakten Roboter-Endeffektoren wie Greifern und Präzisionsmessgeräten eingesetzt. In diesen Anwendungen fungiert die DZF als Antriebseinheit, die für Schub-, Hebe- oder Klemmvorgänge verantwortlich ist und eine präzise und zuverlässige Leistung gewährleistet.

Darüber hinaus ist die DZF-Serie ideal für lineare Antriebe mit geringer Beanspruchung. Sie passt gut in Umgebungen mit strengen Höhenbeschränkungen und liefert dennoch eine zuverlässige und genaue lineare Bewegung. Dies macht sie zu einer ausgezeichneten Wahl für Anwendungen, bei denen der Platz begrenzt ist, die Leistung aber nicht beeinträchtigt werden darf.

Support und Service:

Unser pneumatischer Kolbenzylinder wurde für einen zuverlässigen und effizienten Betrieb in verschiedenen industriellen Anwendungen entwickelt. Für technischen Support lesen Sie bitte das Produkthandbuch für detaillierte Installations-, Betriebs- und Wartungsanweisungen, um eine optimale Funktionalität und Langlebigkeit zu gewährleisten.

Wenn Sie auf Probleme stoßen oder Hilfe bei der Fehlerbehebung benötigen, steht Ihnen unser technisches Support-Team mit fachkundiger Beratung zur Seite. Zu den häufigen Supportbereichen gehören die Diagnose von Luftlecks, die Gewährleistung der richtigen Ausrichtung, die Überprüfung auf Verschleiß und die Überprüfung der korrekten Druckeinstellungen.

Wir bieten auch eine Reihe von Dienstleistungen an, darunter kundenspezifische Zylinderkonfigurationen, Reparatur und Überholung sowie Leistungsoptimierung, um Ihre spezifischen Anwendungsanforderungen zu erfüllen. Regelmäßige Wartungsdienste werden empfohlen, um Ausfallzeiten zu vermeiden und die Lebensdauer Ihrer pneumatischen Zylinder zu verlängern.

Für detailliertere Informationen zu Produktspezifikationen, Ersatzteilen und Garantiebedingungen konsultieren Sie bitte die offiziellen Produktdokumente oder wenden Sie sich an unser Support-Center.

Verpackung und Versand:

Jeder pneumatische Kolbenzylinder wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Der Zylinder wird zunächst in antistatisches und feuchtigkeitsbeständiges Material eingewickelt, um Schäden durch Umwelteinflüsse zu vermeiden. Anschließend wird er sicher in einen maßgefertigten Schaumstoffeinsatz in einem stabilen Wellpappkarton gelegt. Die Verpackung ist so konzipiert, dass Bewegungen minimiert und Stöße absorbiert werden, um sicherzustellen, dass das Produkt in einwandfreiem Zustand ankommt.

Für den Versand verwenden wir zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Alle Sendungen werden vor dem Versand geprüft, um sicherzustellen, dass das Produkt unseren Qualitätsstandards entspricht. Je nach Bestimmungsort bieten wir verschiedene Versandmethoden an, darunter Standard-, Express- und Frachtdienste, um Ihren Anforderungen gerecht zu werden.

Anweisungen zur Handhabung und Installation sind im Paket enthalten, um bei der Einrichtung und Wartung zu helfen. Wenn Sie Fragen haben oder zusätzliche Unterstützung benötigen, steht Ihnen unser Kundenservice-Team gerne zur Verfügung.
