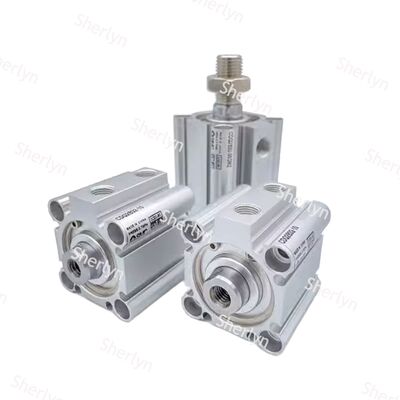

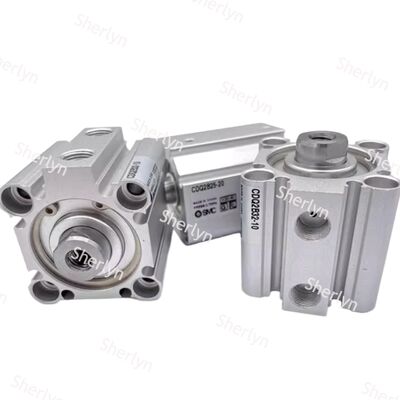

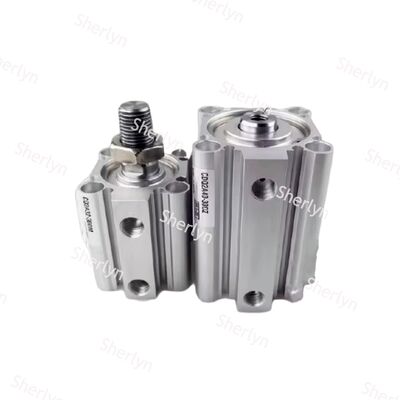

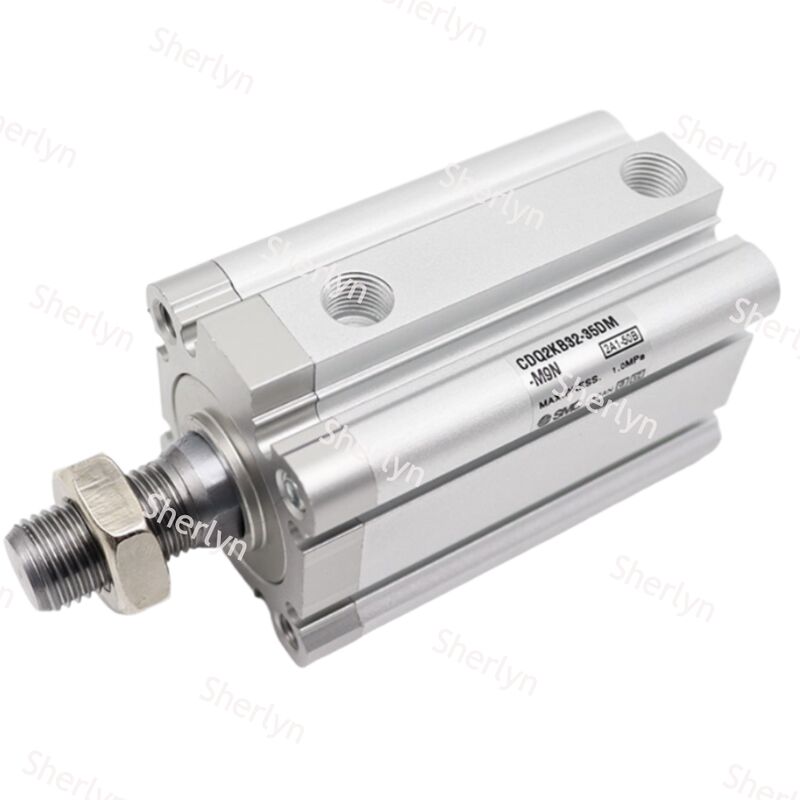

SMC-Zylinder CDQ2-Serie CDQ2B12-5D Doppelwirkungs, Einzelstange

Dieses Produkt zeichnet sich durch ein schlankes Profil aus und ist somit die ideale Wahl für Anwendungen, bei denen der Platz begrenzt ist. Bei gleicher Bohrungsgröße sind die Gesamtabmessungen – insbesondere die Breite und Höhe – im Vergleich zu vielen herkömmlichen Zylindern deutlich geringer. Dieser kompakte Formfaktor erhöht die Integrationsflexibilität in engen Räumen.

Die Leichtbauweise wird durch die Verwendung von Aluminiumlegierung für die Hauptkomponenten erreicht. Dies reduziert nicht nur das Gesamtgewicht des Zylinders, sondern trägt auch zum allgemeinen Trend der Gerätegewichtsreduzierung bei, was die Handhabung und Installation erleichtert.

Der Zylinderkörper enthält speziell entwickelte Montageaussparungen: zwei auf jeder Seite für kleinere Bohrungsgrößen und vier auf jeder Seite für größere Bohrungsgrößen. Diese Aussparungen ermöglichen das nahtlose Einbetten von kompakten Magnetschaltern, wie z. B. der D-M9-Serie. Nach der Installation sitzen diese Schalter bündig mit der Zylinderoberfläche und sparen Platz und minimieren das Risiko von Beschädigungen durch Kollisionen.

Zusätzlich zur Standard-Durchgangslochmontage (Basistyp) unterstützt dieser Zylinder eine Vielzahl optionaler Zubehörteile wie Fußhalterungen und Flansche. Diese Vielseitigkeit ermöglicht es, unterschiedliche Installationsanforderungen in verschiedenen Anwendungen zu erfüllen.

Der Zylinder arbeitet zuverlässig in einem Druckbereich von 0,07 MPa bis 1,0 MPa und kann effektiv bei Temperaturen von -10 °C bis +70 °C arbeiten. Diese Betriebsbedingungen gewährleisten eine konstante Leistung in einer Vielzahl von Umgebungen.

Die werkseitige Vorabschmierung macht eine zusätzliche Schmierung während des normalen Betriebs unter Standard-Luftbedingungen überflüssig. Diese Funktion minimiert den Wartungsaufwand und Ausfallzeiten und macht den Zylinder sehr benutzerfreundlich.

Je nach Modell ist eine Reihe von Dämpfungsoptionen verfügbar. Dazu gehören Gummidämpfung und einstellbare Luftdämpfung, die dazu beitragen, ein sanftes Anhalten zu erreichen, das auf unterschiedliche Lasten und Geschwindigkeiten zugeschnitten ist und sowohl die Sicherheit als auch die Leistung verbessert.

Die CDQ2B-Serie ist bekannt für ihre kompakte Größe und zuverlässige Leistung und ist somit die ideale Wahl in Automatisierungsumgebungen, in denen der Platz begrenzt ist. Ihr Design gewährleistet einen effizienten Betrieb ohne Kompromisse bei der Haltbarkeit, weshalb sie in verschiedenen Branchen weit verbreitet ist.

Elektronik- und Halbleiterfertigung: Die CDQ2B-Aktuatoren spielen entscheidende Rollen wie Teiletransfer, Klemmen und präzise Positionierung in Prozessen wie Leiterplattenherstellung, Chipverpackung und hochpräzisen Inspektionsmaschinen.

Kleine Automatisierungsgeräte: Diese Aktuatoren werden häufig als Antriebskomponenten in Montagemaschinen, Verpackungsanlagen und Materialhandhabungsmanipulatoren eingesetzt und ermöglichen reibungslose und präzise Bewegungen.

Medizinische Geräte und Instrumente: Dank ihres sauberen Betriebs und ihres kompakten Designs eignen sich CDQ2B-Aktuatoren gut für medizinische Anwendungen, einschließlich Laborautomatisierungsgeräten und Analyseinstrumenten, bei denen Platz und Kontaminationskontrolle von entscheidender Bedeutung sind.

Bei der Auswahl eines Aktuators der CDQ2B-Serie sollten mehrere Schlüsselparameter berücksichtigt werden. Die Bohrungsgröße, die sich direkt auf die Ausgangskraft auswirkt, ist ein Hauptfaktor – mit gängigen Größen wie Φ12, Φ16 und Φ20. Darüber hinaus bestimmt der Hubweg, wie weit sich der Aktuator bewegen kann, was sich auf seine Eignung für bestimmte Aufgaben auswirkt.

Die Art des Wirkmechanismus ist eine weitere wichtige Überlegung. Je nach Anwendung kann man sich für einen doppeltwirkenden Aktuator entscheiden, der in beide Richtungen pneumatisch angetrieben wird, oder für eine einfachwirkende Version, die eine Feder verwendet, um den Kolben zurückzuziehen.

Darüber hinaus ist es wichtig zu beurteilen, ob eine einstellbare Dämpfung erforderlich ist, um unterschiedliche Lasten und Geschwindigkeiten reibungslos zu bewältigen. In Umgebungen, in denen Seitenlasten auftreten, kann die Auswahl einer geführten Aktuatorvariante, wie z. B. der CDQ2B/W-Serie, die Haltbarkeit erhöhen und die Lebensdauer verlängern.
