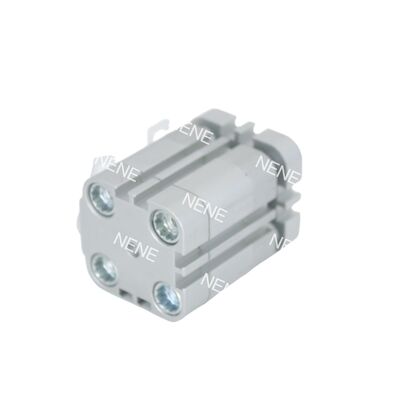

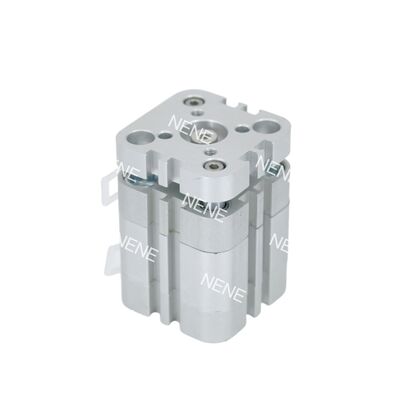

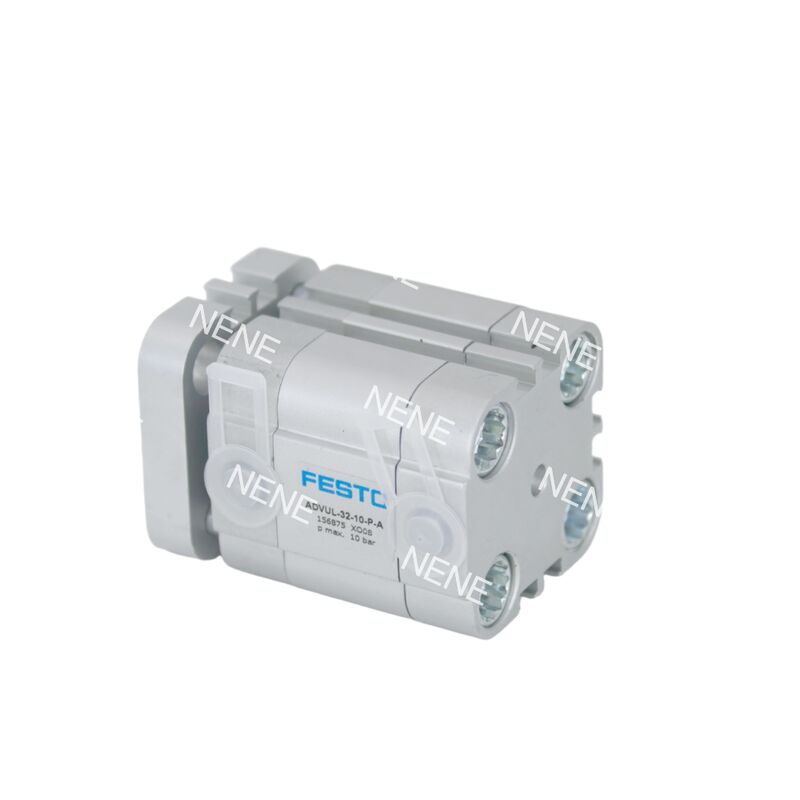

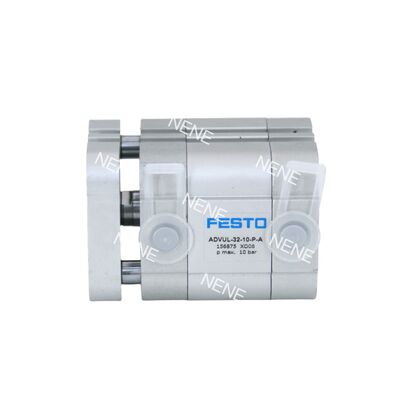

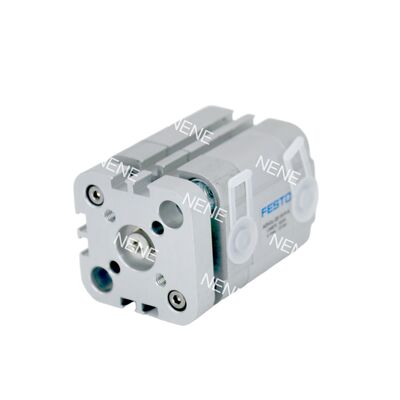

Produktbeschreibung:
Die FESTO ADVUL-Serie stellt eine kompakte und dennoch leistungsstarke Lösung bei geführten Zylinderstangen dar. Ihr innovatives Design integriert Kolben, Führungsstange und Jochkupplungsplatte in einer einzigen Einheit, wodurch eine Torsion der Kolbenstange effektiv eliminiert wird. Diese Integration garantiert eine außergewöhnlich präzise lineare Bewegung und macht sie ideal für anspruchsvolle Anwendungen.
Die ADVUL-Serie wurde speziell für automatisierte Systeme entwickelt, bei denen der Platz begrenzt und die Zuverlässigkeit entscheidend ist. Sie bietet eine hervorragende Leistung, ohne Kompromisse bei der Größe einzugehen. Die Serie bietet eine breite Palette an Bohrungsgrößen, von 12 mm bis zu 125 mm, wodurch sie sich an verschiedene betriebliche Anforderungen anpassen kann.
Darüber hinaus unterstützt die Serie Hublängen von bis zu 400 mm und bietet so Flexibilität bei der Handhabung unterschiedlicher Belastungen und räumlicher Einschränkungen. Diese Kombination aus Kompaktheit, Präzision und Vielseitigkeit macht die FESTO ADVUL-Serie gut geeignet für anspruchsvolle industrielle Umgebungen.
Merkmale:
Starres Anti-Rotations-Design
Das Produkt verfügt über eine einzigartige Führungsstangen- und Jochkupplungsstruktur, die Seiten- und Exzentrizitätskräfte effektiv widersteht. Dieses Design gewährleistet eine außergewöhnliche Bewegungssteifigkeit und garantiert eine wiederholbare Positioniergenauigkeit während des Betriebs.
Hochintegriert & Kompakt
Dieses kompakte Design wurde für Platzeffizienz entwickelt und ist perfekt für die Installation auf engstem Raum geeignet. Es trägt dazu bei, die Gesamteffizienz von Maschinenlayouts zu maximieren, indem die Nutzung des verfügbaren Raums optimiert wird.
Einfache Installation & Sensorik
Es werden verschiedene Montagezubehörteile angeboten, um flexible Lösungen für unterschiedliche Installationsanforderungen bereitzustellen. Darüber hinaus erleichtern in den Zylinderkörper integrierte Profilnuten die einfache Montage von Näherungssensoren, wie z. B. der SME-Serie. Diese Funktion ermöglicht eine berührungslose Positionserfassung und ermöglicht so eine reibungslose und nahtlose Integration in das Steuerungssystem.
Zuverlässige & langlebige Konstruktion
Das Produkt besteht aus einem Präzisionszylinder aus Aluminiumlegierung und einer hochlegierten Edelstahlkolbenstange und bietet eine hervorragende Haltbarkeit. Es enthält außerdem standardmäßige elastomere Dämpfung an beiden Enden, was zu einem reibungslosen, leisen Betrieb und einer längeren Lebensdauer beiträgt.
Breite Betriebsbedingungen
Dieses Produkt wurde für einen effizienten Betrieb in einem Druckbereich von 1,5 bis 10 bar und einem Umgebungstemperaturbereich von -20 °C bis +80 °C entwickelt und eignet sich gut für eine Vielzahl industrieller Umgebungen.
Technische Parameter:
| Design |
Kolben, Kolbenstange |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Montageposition |
Optional |
| Art der Montage |
Entweder, mit Durchgangsbohrung, mit Zubehör |
| Arbeitsmedium |
Gefilterte Druckluft, geschmiert oder ungeschmiert |
| Umgebungstemperatur |
-20 ... 80 °C |
- Hub10 mm
- Kolbendurchmesser12 mm
- DämpfungElastische Dämpfungsringe/-platten an beiden Enden
- MontagepositionOptional
- DesignKolben Kolbenstange
- PositionserkennungÜber Näherungsschalter
- Symbol00991737
- VariantenKolbenstange an einem Ende
- Drehmoment-/Führungs-SchutzFührungsstange mit Joch
- Betriebsdruck0,15 MPa ... 1 MPa
- Betriebsdruck1,5 bar ... 10 bar
- BetriebsartDoppeltwirkend
- BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und SteuermediumGeschmierter Betrieb möglich (in diesem Fall ist immer ein geschmierter Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse CRC2 - Mäßige Korrosionsbeanspruchung
- LABS (PWIS) KonformitätVDMA24364-B1/B2-L
- Umgebungstemperatur-20 °C ... 80 °C
- Schlagenergie in Endlagen0,07 J
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rückhub51 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorhub68 N
- Bewegte Masse für 0 mm Hub21 g
- Zusätzliche bewegte Masse pro 10 mm Hub4 g
- Grundgewicht für 0 mm Hub100 g
- Zusätzliches Gewicht pro 10 mm Hub14 g
- Art der MontageMit Durchgangsbohrung Mit Zubehör
- Pneumatischer AnschlussM5
- Material KragenschraubenHochlegierter Edelstahl
- Material DeckelKnetaluminiumlegierung
- Material dynamische DichtungenNBR TPE-U(PU)
- Material KolbenstangeHochlegierter Edelstahl
- Material ZylinderrohrKnetaluminiumlegierung
Anwendungen:
Herstellung von Fahrzeugen mit neuer Energie
Im Bereich der Herstellung von Fahrzeugen mit neuer Energie sind präzise Positionierung und Klemmung entscheidende Prozesse. Diese Technologien werden umfassend in der Montage von Batteriemodulen sowie in den Produktionslinien für Teilehandhabung, Schweißen und Lackieren eingesetzt. Ihre Verwendung gewährleistet Genauigkeit und Effizienz in all diesen Fertigungsstufen.
Halbleiter & Elektronik
Die Halbleiter- und Elektronikindustrie erfordert außergewöhnliche Sauberkeit und Präzision. Daher sind diese Lösungen perfekt für die Waferhandhabung, Testgeräte und die Leiterplattenbestückung (PCB) geeignet. Ihre Implementierung unterstützt die hohen Standards, die in diesen sensiblen und komplizierten Prozessen erforderlich sind.
Lebensmittel- & Verpackungsmaschinen
Wenn es um Lebensmittel- und Verpackungsmaschinen geht, sind zuverlässige Betätigungs- und Schubbewegungen unerlässlich, um Geschwindigkeit und Genauigkeit zu gewährleisten. Diese Systeme zeichnen sich in Hochgeschwindigkeitsanwendungen wie Füll-, Verpackungs- und Versiegelungsmaschinen aus und steigern die Produktivität und Betriebskonsistenz.
Allgemeine industrielle Automatisierung
In der allgemeinen industriellen Automatisierung fungieren diese Komponenten als zuverlässige Kerntriebselemente. Sie spielen eine wichtige Rolle bei der Materialhandhabung sowie bei den Be- und Entladeprozessen von Werkzeugmaschinen und Montagearbeitsplätzen und tragen zu optimierten und effizienten Fertigungsabläufen bei.
Support und Services:
Unser Produkt "Pneumatikzylinder mit Kolben" ist für eine zuverlässige und effiziente Leistung in verschiedenen industriellen Anwendungen konzipiert. Um einen optimalen Betrieb und eine lange Lebensdauer zu gewährleisten, beachten Sie bitte die folgenden technischen Support- und Service-Richtlinien.
Installation: Stellen Sie sicher, dass der Zylinder gemäß den angegebenen Ausrichtungs- und Montageanweisungen installiert wird. Verwenden Sie geeignete Armaturen und vermeiden Sie Fehlausrichtungen, um vorzeitigen Verschleiß und Undichtigkeiten zu vermeiden.
Wartung: Überprüfen Sie den Zylinder regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Beschädigung. Schmieren Sie bewegliche Teile gemäß den Empfehlungen im Wartungshandbuch, um einen reibungslosen Betrieb zu gewährleisten. Ersetzen Sie Dichtungen und andere Verbrauchskomponenten regelmäßig, um Luftlecks zu vermeiden.
Fehlerbehebung: Häufige Probleme wie Luftlecks, langsamer Betrieb oder ungewöhnliche Geräusche können oft durch Überprüfung des korrekten Luftversorgungsdrucks, Überprüfung auf beschädigte Dichtungen und Sicherstellung, dass die Zylinderstange nicht verbogen oder blockiert ist, behoben werden.
Ersatzteile: Verwenden Sie nur Original-Ersatzteile, um die Produktleistung und die Garantieabdeckung aufrechtzuerhalten. Wenden Sie sich an Ihren Lieferanten oder ein autorisiertes Servicecenter, um die Verfügbarkeit von Teilen zu erfragen.
Technischer Support: Für detaillierte technische Unterstützung, Anwendungsberatung oder Serviceanfragen konsultieren Sie das Produkthandbuch oder wenden Sie sich über die entsprechenden Kanäle an unser technisches Support-Team.
Garantie: Der Pneumatikzylinder mit Kolben unterliegt unseren Standardgarantiebedingungen. Einzelheiten zur Deckung und zum Vorgehen bei Ansprüchen entnehmen Sie bitte den Garantieunterlagen.
Verpackung und Versand:
Unsere Pneumatikzylinder mit Kolben werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jeder Zylinder wird in Korrosionsschutzpapier eingewickelt und mit Luftpolsterfolie gesichert, um Schäden zu vermeiden. Die Produkte werden dann in stabile, maßgefertigte Wellpappkartons gelegt, um Bewegungen zu minimieren und Stöße zu absorbieren.
Für den Versand verwenden wir zuverlässige Spediteure, die Tracking- und Versicherungsoptionen anbieten, um eine sichere Lieferung zu gewährleisten. Je nach Bestimmungsort werden die Produkte per Luft-, See- oder Landfracht mit geeigneter Handhabung versandt, um die Produktintegrität zu erhalten. Wir stellen außerdem eine klare Kennzeichnung und Dokumentation zur einfachen Identifizierung und Zollabfertigung bereit.
