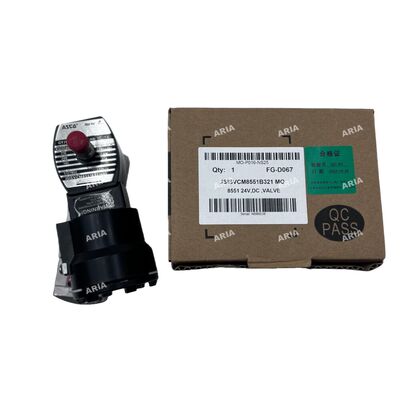

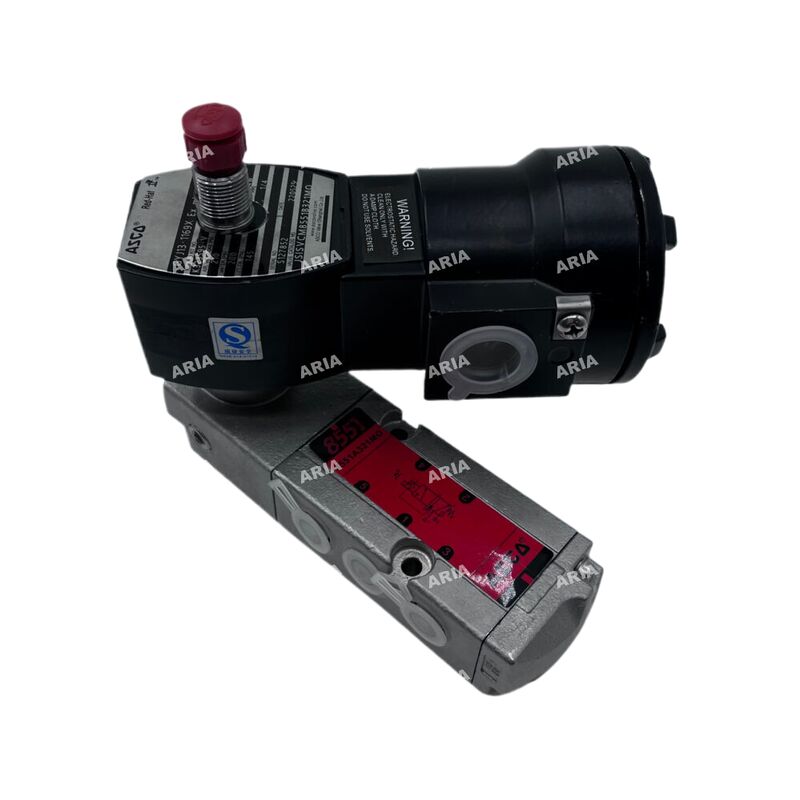

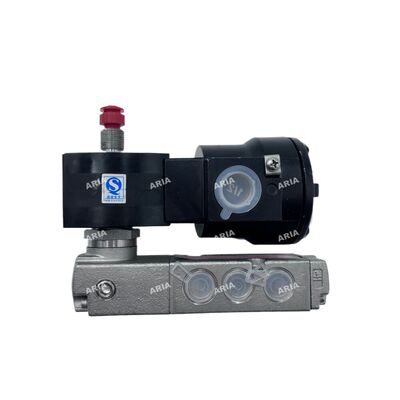

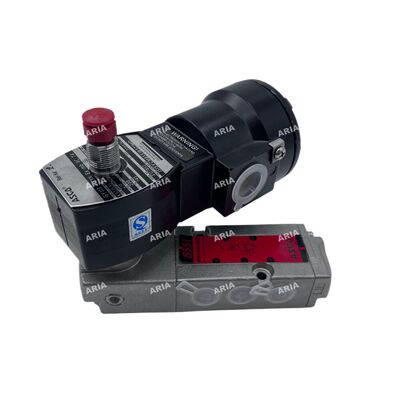

ASCO Magnetventil EF8551A321MO Edelstahlventilgehäuse

Produktbeschreibung:

Die Serien ASCO 551, 553 und 531 sind kompakte Schiebermagnetventile, die jeweils mit spezifischen Parametern wie Anschlussgröße und Durchflussbereich für verschiedene Anwendungsszenarien ausgelegt sind. Diese Ventile werden häufig in Industrien eingesetzt, die eine präzise Gaskontrolle erfordern, darunter die chemische Verarbeitung und der Lebensmittel- und Getränkebereich. Die folgenden Abschnitte geben einen detaillierten Überblick über die wichtigsten Merkmale und Eigenschaften jeder Serie.

1. Serie 551

Diese auch als Serie 8551 bezeichnete Kollektion umfasst kompakte 3-Wege- und 4-Wege-Schiebermagnetventile mit 1/4-Zoll-Anschluss. Sie sind in erster Linie für die Steuerung von Luft und Inertgasen in anspruchsvollen Umgebungen, einschließlich gefährlicher und korrosiver Bedingungen, konzipiert.

• Wichtige Parameter: Der Betriebsdruck reicht von Vakuum bis zu 150 psi; die Mediumstemperaturtoleranz erstreckt sich von -60 °C bis 80 °C. Der Durchflussbereich liegt zwischen 0,5 und 1,0 Cv (0,43 bis 0,86 Kv). Eine Vielzahl von Spannungsvarianten ist verfügbar, darunter DC (6 VDC, 12 VDC, 24 VDC usw.) und AC (24 VAC, 110 VAC, 220 VAC usw.), um die Kompatibilität mit verschiedenen Stromversorgungen zu gewährleisten.
• Aufbau & Materialien: Die Ventilkörper sind aus eloxiertem Aluminium, Messing und optional Edelstahl gefertigt. Die Anschlusskonfigurationen umfassen G ISO228/1, G BSPP und NPTF mit 1/4-Zoll-NPT- und BSP-Gewindeanschlüssen. Mehrere Funktionsmodi wie 3/2 Normally Closed (NC), 4/2, 4/3 Center Closed (CC) und 4/3 Normally Open (NO) werden unterstützt. Die Installation ist vielseitig und ermöglicht Einzel- oder Doppelspulenkonfigurationen in jeder Ausrichtung.
• Kernvorteile & Anwendungen: Die Kombination aus langlebigen T-Dichtungen und flexiblen O-Ringen trägt zu einer hervorragenden Dichtwirkung und Beständigkeit gegen Partikelverunreinigungen bei, was einen stabilen Betrieb über Millionen von Zyklen ermöglicht. Diese Serie ist unter anderem nach ATEX, UL und CSA für explosionsgeschützte Ausführung zertifiziert. Ihr robustes Design eignet sich besonders für die Chemie-, Ölraffinerie-, Lebensmittel- und Getränke- sowie die Biowissenschaftsindustrie.

2. Serie 553

Diese Ventile, auch bekannt als Serie 8553, verfügen über eine größere Anschlussgröße von 1/2 Zoll mit verbesserten Durchflusseigenschaften im Vergleich zur Serie 551. Sie konzentrieren sich weiterhin auf die Luft- und Inertgasverwaltung in industriellen Umgebungen.

• Wichtige Parameter: Der Betriebsdruck erstreckt sich von Vakuum bis 150 psi, mit einem verbesserten Durchflussbereich zwischen 2,0 und 6,0 Cv (1,73 bis 5,19 Kv). Die Spannungsvarianten entsprechen denen der Serie 551. Die Serie entspricht der Schutzart IP65 und unterstützt Sicherheitsfunktionsschleifen mit SIL3 und darunter, was eine hohe Zuverlässigkeit gewährleistet.
• Aufbau & Materialien: Die Ventilkörper sind aus Aluminium, Messing oder Edelstahl 316L gefertigt. Die Anschlüsse entsprechen den Standards G ISO228/1, G BSPP und NPTF mit 1/2-Zoll-NPT- und BSP-Gewindeanschlüssen. Die Installation kann entweder an Aktuatoren über NAMUR-Schnittstellen gemäß der Norm VDI/VDE3845 oder direkt an Rohrleitungssystemen über Gewindeanschlüsse erfolgen.
• Kernvorteile & Anwendungen: Merkmale wie ein anschließbarer Abluftanschluss und seitlich ausgerichtete NAMUR-Anschlüsse verbessern die Staub- und Wasserbeständigkeit. Die Ventile sind wasserdicht und explosionsgeschützt mit einem geringen Stromverbrauch, ideal für Fernstromversorgungsanwendungen. Diese Eigenschaften machen die Serie 553 gut geeignet für anspruchsvolle Industrieumgebungen, die höhere Durchflussraten erfordern, wie z. B. die chemische Verarbeitung und Raffination.

3. Serie 531

Diese Serie zielt auf Anwendungen ab, die Sicherheit und Zuverlässigkeit erfordern, und bietet sowohl explosionsgeschützte als auch Standardvarianten. Sie wird vorwiegend zur Aktuator-Pilotsteuerung in chemischen und hybriden Industrieumgebungen eingesetzt. Ein repräsentatives Modell ist das SCG531C001MS.

• Wichtige Parameter: Der Betriebsdruckbereich liegt zwischen -0,95 bar und +10 bar, mit einer Umgebungstemperaturtoleranz von -10 °C bis +60 °C. Bei 6 bar erreicht die Durchflussrate 1150 l/min (ANR). Die Schnittstellengröße beträgt G1/4, mit einem Anschlussdurchmesser von 6 mm und einem Durchflusskoeffizienten von 0,95 m³/h. Gängige Nennspannungen sind 220 VAC und 24 VDC. Der Spulenstromverbrauch beträgt 6 VA Einschaltstrom und 3,5 VA Halteleistung.
• Aufbau & Materialien: Diese Serie verwendet schwarz eloxiertes Aluminium für den Ventilkörper, kombiniert mit reibungsarmen, nicht klebenden T-Dichtungen und Polyamid für obere Abdeckungen und Endkappen. Die Innenteile bestehen aus Acetal und Aluminium. Elektrische Anschlüsse verwenden entweder DIN- oder Metall-M12-Standards. Die Installation wird durch NAMUR erleichtert, wobei die Gewindeauslassanschlüsse so konzipiert sind, dass das Eindringen von Verunreinigungen minimiert wird.
• Kernvorteile & Anwendungen: Ein interner Luftzirkulationsmechanismus verhindert das Eindringen von Feuchtigkeit in Aktuator- und Ventilkomponenten und reduziert so Korrosionsrisiken. Die Serie erfüllt die Sicherheitsbestimmungen EN60730 und trägt Explosionsschutzzertifizierungen wie ATEX und IECEx. Ihre hohe Sauberkeit und Betriebsstabilität machen sie zu einer ausgezeichneten Wahl für Sektoren mit strengen Anforderungen an die Umweltreinheit, einschließlich Pharmazeutika und Lebensmittel, sowie für die Aktuator-Pilotsteuerung in der chemischen Industrie.

Technische Parameter:

Anwendungen:

Das ASCO Magnetventil ist ein äußerst vielseitiges und zuverlässiges elektromagnetisches Ventil, das den Anforderungen verschiedener industrieller und kommerzieller Anwendungen gerecht wird. Mit einem robusten Aluminiumgehäusematerial ist dieses 2-Wege-Magnetventil in der Lage, effizient in einem weiten Temperaturbereich von -60 °C bis 80 °C zu arbeiten, wodurch es sich für Umgebungen mit extremen Temperaturschwankungen eignet. Seine Anschlussmethode vom Plattentyp und die Nennweite von 1/4 Zoll gewährleisten eine einfache Installation und Kompatibilität mit zahlreichen Rohrleitungssystemen.
Einer der primären Anwendungsfälle für das ASCO Magnetventil sind automatisierte Fluidsteuerungssysteme. Industrien wie Wasseraufbereitung, HLK und pneumatische Automatisierung verlassen sich auf elektromagnetische Ventile wie dieses, um den Fluss von Flüssigkeiten und Gasen präzise und schnell zu regulieren. Dank seiner CE-Zertifizierung können sich die Benutzer auf seine Qualität und die Einhaltung internationaler Standards verlassen, was für sicherheitskritische Anwendungen von entscheidender Bedeutung ist.
Das ASCO Magnetventil wird auch häufig in Szenarien eingesetzt, die eine präzise Steuerung des Luft- oder Flüssigkeitsstroms erfordern, beispielsweise in Fertigungsanlagen, der chemischen Verarbeitung sowie der Lebensmittel- und Getränkeproduktion. Seine Fähigkeit, mit unterschiedlichen Druckniveaus und Temperaturen umzugehen, macht es ideal für die Steuerung der Zufuhr von Flüssigkeiten in komplexen Maschinen und Anlagen. Darüber hinaus erhöht die schnelle Reaktionszeit des Ventils die betriebliche Effizienz und reduziert Ausfallzeiten.
Für Wartungs- und Ersatzzecke ermöglicht die Mindestbestellmenge von nur einem Gerät des ASCO Ventils Flexibilität und Komfort. Die Verpackungsdetails können nach Kundenanforderungen angepasst werden und werden sicher in Kartons verpackt, um Schäden während des Transports zu vermeiden. Mit einer Lieferfähigkeit von 5000 Stück pro Monat und einer Lieferzeit von 1-7 Werktagen nach Zahlungseingang können sich die Kunden auf eine termingerechte Erfüllung ihrer Bestellungen verlassen.
Zahlungsbedingungen wie T/T, Western Union und PayPal bieten Käufern weltweit mehrere Optionen und erleichtern reibungslose Transaktionen. Der Preis ist verhandelbar und berücksichtigt unterschiedliche Budgetanforderungen bei gleichzeitiger Wahrung der Produktqualität. Insgesamt ist das ASCO Magnetventil eine ausgezeichnete Wahl für alle, die ein langlebiges, effizientes und zertifiziertes elektromagnetisches Ventil für verschiedene Anwendungsfälle und Szenarien suchen.

Verpackung und Versand:

Das ASCO Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es in einwandfreiem Zustand ankommt. Jedes Ventil wird in einer Schutzplastiktüte eingeschlossen, um die Einwirkung von Staub und Feuchtigkeit zu verhindern, und dann in einer stabilen, speziell entwickelten Pappschachtel platziert, die während des Transports für Polsterung und Halt sorgt.
Für den Versand werden die verpackten Ventile sicher in größere Kartons mit geeigneten Polstermaterialien verpackt, um Bewegungen und mögliche Schäden zu minimieren. Alle Sendungen werden mit Handhabungshinweisen und Produktinformationen versehen, um eine reibungslose Logistik und Lieferung zu erleichtern.
Wir verwenden zuverlässige Versandunternehmen, um die rechtzeitige und sichere Lieferung des ASCO Magnetventils an Ihren angegebenen Standort zu gewährleisten. Tracking-Informationen werden bereitgestellt, um Sie während des gesamten Versandprozesses auf dem Laufenden zu halten.
