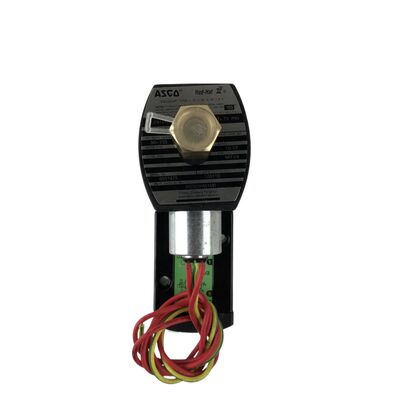

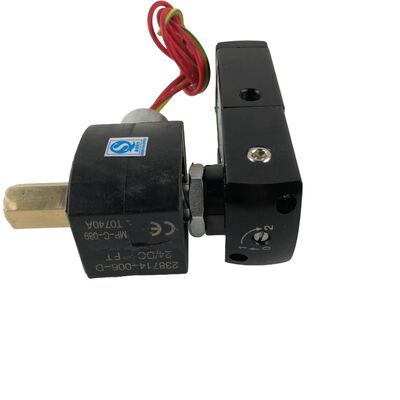

ASCO Explosionsgeschütztes Magnetventil EFG551H401M explosionsgeschützte elektrische Steuerung Umschaltung G551B401MO VCEFCMG551H401MO

Produktbeschreibung:

Die ASCO-Serien 551, 553 und 531 sind kompakte Schiebermagnetventile, die entwickelt wurden, um unterschiedlichen Betriebsanforderungen durch Variationen in der Anschlussgröße und Durchflusskapazität gerecht zu werden. Sie werden vorwiegend zur Gassteuerung in Bereichen wie der chemischen Verfahrenstechnik und der Lebensmittel- und Getränkeverarbeitung eingesetzt. Jede Serie bietet spezielle Funktionen, die für bestimmte Anwendungen geeignet sind. Im Folgenden finden Sie einen umfassenden Überblick über die Eigenschaften und Anwendungen der einzelnen Serien.

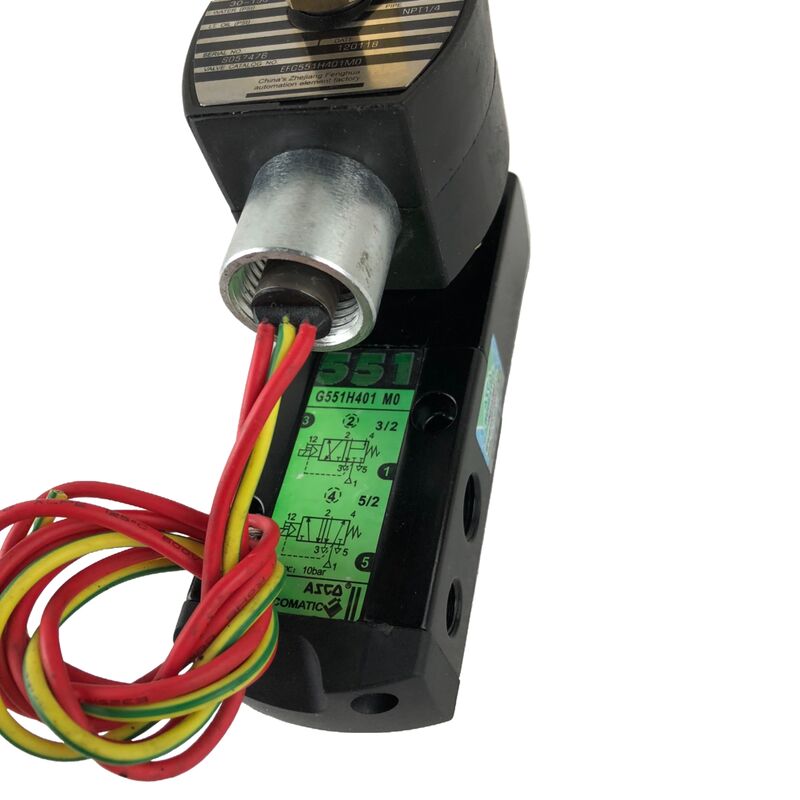

Die 551er Serie, auch bekannt als 8551er Serie, besteht aus 1/4-Zoll-3-Wege- und 4-Wege-Kompakt-Schiebermagnetventilen, die speziell für die Steuerung von Luft und Inertgasen in anspruchsvollen und korrosiven Umgebungen entwickelt wurden. Ihr robustes Design gewährleistet eine zuverlässige Leistung unter rauen Betriebsbedingungen.

• Wichtige Parameter:Sie arbeiten in einem Druckbereich von Vakuum bis zu 150 psi, mit einem Mediumtemperaturbereich von -60 °C bis 80 °C. Die Durchflusskapazität reicht von 0,5 bis 1,0 Cv (0,43 bis 0,86 Kv). Es sind mehrere Spannungsvarianten verfügbar, darunter Gleichspannungen wie 6 VDC, 12 VDC und 24 VDC sowie Wechselspannungen wie 24 VAC, 110 VAC und 220 VAC, wodurch sie an verschiedene Stromversorgungsumgebungen angepasst werden können.
• Aufbau & Materialien:Ventilkörper bestehen aus eloxiertem Aluminium, Messing oder optional Edelstahl. Zu den Anschlussstandards gehören G ISO228/1, G BSPP und NPTF, mit 1/4-Zoll-NPT- und BSP-Gewindeanschlüssen. Diese Ventile unterstützen mehrere Funktionsmodi, darunter 3/2 NC (Normally Closed), 4/2, 4/3 CC (Center Closed) und 4/3 NO (Normally Open). Sowohl Einzelspulen- als auch Doppelspulenkonfigurationen werden unterstützt, wobei die Installation in jeder Ausrichtung möglich ist.
• Kernvorteile & Anwendungen:Durch die Verwendung einer hybriden Dichtungskonfiguration, die starre T-Dichtungen mit flexiblen O-Ringen kombiniert, bieten diese Ventile eine hervorragende Abdichtung und Beständigkeit gegen Verunreinigungen, was einen stabilen Betrieb über Millionen von Zyklen ermöglicht. Sie verfügen über Zertifizierungen wie ATEX, UL und CSA für explosionsgeschützte Leistung und sind somit ideal für Branchen wie die chemische Verarbeitung, die Ölraffinerie, die Lebensmittel- und Getränkeproduktion sowie die Biowissenschaften.

Die 553er Serie, bekannt als 8553er Serie, zeichnet sich durch größere 1/2-Zoll-3-Wege- und 4-Wege-Magnetventile aus. Im Vergleich zur 551er Serie bieten diese Ventile eine größere Durchflusskapazität, wodurch sie sich für Anwendungen eignen, die einen höheren Durchsatz erfordern, wobei der Schwerpunkt weiterhin auf der Luft- und Inertgasverwaltung liegt.

• Wichtige Parameter:Die Betriebsdrücke reichen von Vakuum bis zu 150 psi. Der Durchflussbereich ist deutlich erhöht, von 2,0 bis 6,0 Cv (1,73 bis 5,19 Kv). Die Spannungsvarianten entsprechen denen der 551er Serie und unterstützen vielfältige Stromanforderungen. Die Ventile entsprechen der Schutzart IP65 und den Funktionssicherheitsstandards unterhalb von SIL3, was robuste Sicherheitsfunktionen gewährleistet.
• Aufbau & Materialien:Die Ventilkörper bestehen aus Aluminium, Messing oder 316L-Edelstahl und verwenden die Anschlussstandards G ISO228/1, G BSPP und NPTF. Die Anschlüsse erfolgen über 1/2-Zoll-NPT- oder BSP-Gewinde. Diese Ventile können entweder über NAMUR-Schnittstellen gemäß VDI/VDE3845-Standards an Aktuatoren oder direkt über Gewindefittings an Rohrleitungen montiert werden.
• Kernvorteile & Anwendungen:Sie verfügen über Abluftanschlüsse, die extern verrohrt werden können, wobei NAMUR-Anschlüsse bequem auf einer Seite angeordnet sind, was die Beständigkeit gegen Staub und Feuchtigkeit erhöht. Ihr wasserdichtes und explosionsgeschütztes Design in Kombination mit geringem Stromverbrauch eignet sich für Fernstromversorgungsinstallationen. Typische Anwendungen sind anspruchsvolle Industrieumgebungen wie Chemieanlagen und Raffinerien, in denen hohe Durchflussraten erforderlich sind.

Die 531er Serie ist ein Schiebermagnetventil, das mit Schwerpunkt auf Sicherheit und Zuverlässigkeit entwickelt wurde. Diese Ventile sind sowohl in explosionsgeschützten als auch in nicht explosionsgeschützten Varianten erhältlich und werden vorwiegend zur Aktuator-Pilotsteuerung in der Chemie- und Hybridindustrie eingesetzt. Ein beliebtes Modell innerhalb dieser Serie ist das SCG531C001MS.

• Wichtige Parameter:Der Betriebsdruckbereich erstreckt sich von -0,95 bar bis +10 bar, mit einer Umgebungstemperaturtoleranz zwischen -10 °C und +60 °C. Bei 6 bar Druck erreicht die Durchflussrate 1150 l/min (ANR). Das Ventil verfügt über eine G1/4-Schnittstellengröße und einen Anschlussdurchmesser von 6 mm mit einem Durchflusskoeffizienten von 0,95 m³/h. Gängige Nennspannungen sind 220 VAC und 24 VDC. Die Spulenleistung verbraucht 6 VA beim Einschalten und hält bei 3,5 VA.
• Aufbau & Materialien:Der Ventilkörper besteht aus schwarz eloxiertem Aluminium und verwendet reibungsarme, nicht klebende T-Dichtungen für eine optimale Abdichtung. Die obere Abdeckung und die Endkappen bestehen aus Polyamid, wobei die internen Komponenten aus Acetal und Aluminium gefertigt sind. Elektrische Anschlüsse sind über DIN- oder Metall-M12-Steckverbinder verfügbar, und die Installation erfolgt nach NAMUR-Standards. Abluftanschlüsse verwenden Gewindeschnittstellen, um das Eindringen von Verunreinigungen in das Ventil zu minimieren.
• Kernvorteile & Anwendungen:Das Design beinhaltet eine interne Luftzirkulation, um das Eindringen von Feuchtigkeit in den Aktuator und den Ventilkörper zu verhindern und so Korrosionsrisiken zu reduzieren. Die Einhaltung der Sicherheitsstandards EN60730 und Explosionsschutzzertifizierungen wie ATEX und IECEx gewährleisten einen sicheren Betrieb. Diese Ventile weisen eine ausgezeichnete Sauberkeit und Stabilität auf, was sie besonders vorteilhaft für Umgebungen mit strengen Hygieneanforderungen, einschließlich Pharmazeutika und Lebensmittelindustrie, sowie für die Pilotsteuerung von Aktuatoren in der chemischen Verarbeitung macht.

Technische Parameter:

Dieses ASCO-Magnetventil ist ein elektromagnetisches Ventil, das für einen zuverlässigen Betrieb ausgelegt ist. Das Magnetventil verfügt über eine Anschlussmethode vom Plattentyp, unterstützt einen Nenndruck von 400 Bar und hat ein Kaliber von 1/4. Sein Aluminiumgehäuse gewährleistet eine lange Lebensdauer und macht es für verschiedene industrielle Anwendungen geeignet.

Anwendungen:

Das ASCO-Magnetventil, Teil der renommierten Herstellerserie 551, ist ein zuverlässiges und effizientes elektromagnetisches Ventil, das für verschiedene industrielle und kommerzielle Anwendungen konzipiert wurde. Als 2-Wege-Ventil mit einem Kaliber von 1/4 und einem Aluminiumgehäuse bietet es Haltbarkeit und hervorragende Leistung bei der Steuerung des Flüssigkeits- und Gasflusses. Dieses Magnetventil ist CE-zertifiziert, wodurch sichergestellt wird, dass es internationale Sicherheits- und Qualitätsstandards erfüllt, was es zu einer vertrauenswürdigen Wahl für zahlreiche Anwendungsfälle und -szenarien macht.

In der industriellen Automatisierung wird das elektromagnetische ASCO-Ventil häufig zur Regulierung pneumatischer und hydraulischer Systeme eingesetzt und bietet eine präzise Steuerung des Flüssigkeitsflusses. Sein kompaktes Design und die robuste Aluminiumkonstruktion machen es für die Integration in Maschinen geeignet, bei denen Platz und Zuverlässigkeit entscheidend sind. Die schnelle Reaktionszeit und der stabile Betrieb des Ventils erhöhen die Effizienz in Fertigungsprozessen, einschließlich Verpackung, Materialhandhabung und Montagelinien.

Das ASCO-Magnetventil findet auch in HLK-Systemen (Heizung, Lüftung und Klimaanlage) breite Anwendung, wo es den Fluss von Kältemitteln und Luft steuert. Seine Fähigkeit, mit verschiedenen Drücken und Temperaturen umzugehen, macht es ideal für Heiz-, Lüftungs- und Klimaanlagenszenarien und gewährleistet optimale Umgebungsbedingungen in Wohn-, Gewerbe- und Industriegebäuden.

Wasseraufbereitungsanlagen und Bewässerungssysteme profitieren von den präzisen Durchflussregelungsfähigkeiten des elektromagnetischen ASCO-Ventils. Es erleichtert die automatisierte Wasserverteilung, trägt zur Schonung der Ressourcen bei und verbessert die Reaktionsfähigkeit des Systems. Darüber hinaus ist sein Aluminiumgehäuse korrosionsbeständig, was in Außen- und Feuchtumgebungen von Vorteil ist.

In der Automobil- und Luft- und Raumfahrtindustrie wird das Magnetventil der ASCO-Serie 551 für die Kraftstoffregelung, Emissionssysteme und andere Flüssigkeitsmanagementaufgaben eingesetzt, die eine hohe Zuverlässigkeit und schnelle Betätigung erfordern. Seine CE-Zertifizierung und gleichbleibende Qualität machen es für kritische Anwendungen geeignet, bei denen Sicherheit und Leistung von größter Bedeutung sind.

Kunden können das ASCO-Magnetventil mit einer Mindestbestellmenge von nur einem Stück bestellen, wodurch es sowohl für kleine Projekte als auch für Großproduktionen zugänglich ist. Die Preise sind verhandelbar, was Flexibilität bietet, um verschiedene Budgetanforderungen zu erfüllen. Die Verpackung erfolgt in Kartons oder nach Kundenanforderungen, um eine sichere Lieferung zu gewährleisten. Mit einer Lieferfähigkeit von 5000 Stück pro Monat und einer Lieferzeit von 1-7 Werktagen nach Zahlungseingang garantiert ASCO die zeitnahe Erfüllung von Bestellungen.

Zu den Zahlungsbedingungen gehören T/T, Western Union und PayPal, die bequeme Optionen für internationale und inländische Käufer bieten. Insgesamt ist die elektromagnetische ASCO-Ventilserie 551 eine vielseitige und hochwertige Lösung zur Steuerung des Flüssigkeitsflusses in einer Vielzahl von Branchen und Anwendungen.

Verpackung und Versand:

Das ASCO-Magnetventil wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jedes Ventil wird sicher in einem maßgefertigten Schaumstoffeinsatz in einem stabilen Karton platziert, um Bewegungen oder Beschädigungen zu vermeiden.

Alle Produkte sind mit antistatischer Folie versiegelt und enthalten Schutzkappen auf allen Anschlüssen, um das Ventil sauber und frei von Verunreinigungen zu halten.

Der Versand erfolgt über zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Je nach Bestimmungsort bieten wir verschiedene Versandmethoden an, darunter Standard-, Express- und Overnight-Versand.

Für Großbestellungen werden die Ventile in verstärkten Kartons mit zusätzlichen Polstermaterialien verpackt, um den Belastungen durch Handhabung und Transport standzuhalten.

Wir stellen auch detaillierte Versanddokumente bereit, einschließlich Packlisten, Konformitätszertifikaten und Benutzerhandbüchern für jede Sendung, um einen reibungslosen Empfang und die Installation zu erleichtern.
