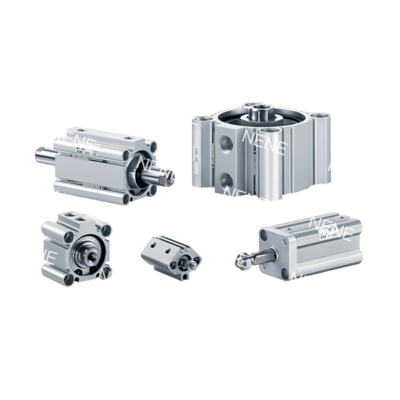

CQ2A12-15DM SMC Luft-Fluid-Kolben-Pneumatikzylinder

Produktbeschreibung:

Die ultra-kompakten Zylinder der SMC CQ2A-Serie bieten hochpräzise lineare Bewegungen in Anwendungen mit begrenztem Platzangebot. Diese doppeltwirkenden Einzelstangen-Zylinder sind mit einer Bohrungsgröße von 12 mm und Huboptionen von 5 mm bis 50 mm erhältlich. Obwohl sie 30 % kürzer sind als Standardzylinder, bieten sie eine lange Lebensdauer und eignen sich daher für verschiedene industrielle Anwendungen.

Diese Zylinder werden aus Aluminium in Luft- und Raumfahrtqualität und mit Harteloxierung hergestellt und können bei 0,05-1,0 MPa (7-145 psi) betrieben werden und einen maximalen Schub von 90 N liefern. Ihre vorgeschmierten Dichtungen tragen zu einem wartungsfreien Betrieb bei, während die integrierten Magnetfelder die Sensormontage erleichtern. Darüber hinaus sind diese Zylinder mit dem modularen Zubehörsystem von SMC kompatibel, was eine einfache Integration mit Zubehör wie Führungen, Ventilen und Montagehalterungen ermöglicht.

Merkmale:

Ultra-kompakt: Mit einer Breite von nur 24 mm ist dieses Design 40 % kürzer als ISO-Zylinder, z. B. beträgt die Länge bei einem Hub von 50 mm 82 mm.

Leichtgewicht: Mit einem topologieoptimierten Aluminiumgehäuse beträgt das Gewicht bei einem Hub von 50 mm nur 0,15 kg.

Modulare Integration: Dieses Design ermöglicht die direkte Montage mit MXS-Führungen und VQ-Ventilen.

Ausgeglichener Schub: Erwarten Sie eine bidirektionale Kraft von 90 N±3 % bei 1,0 MPa.

Hohe Geschwindigkeit: Betrieb bei 500 mm/s mit einer schnellen Reaktionszeit von 0,15 s für einen Hub von 50 mm.

Einstellbare Dämpfung: Benutzer haben die Option eines optionalen hydraulischen Dämpfers mit 0,043 J Absorption.

Breite Temperaturoption: Ausgestattet mit -XB6-Dichtungen kann dieses Design in Temperaturen von -40°C bis 150°C (-40°F bis 302°F) betrieben werden.

Korrosionsbeständigkeit: Verwendet -XC6-Edelstahl-Kit mit einer SUS304-Stange für erhöhte Haltbarkeit.

IP65-Schutz: Integriert mit -XC4-Doppelwischern zum Schutz vor Staub und Schmutz in verschiedenen Umgebungen.

4-seitige Sensorschlitze: Kompatibel mit D-M9N-Sensoren mit Φ3,5 mm Schlitzgröße.

8 Montagearten: Entwickelt mit vorgeladenen Schrauben für einfache A/L/D-Typ-Konfigurationen.

Hubeinstellung: Benutzer können mit dem -XC8-Modul eine ±5 mm Verfahrwegmodifikation erreichen.

Harteloxierte Bohrung: Mit einer 25μm Beschichtung für die dreifache Verschleißfestigkeit.

Hartverchromte Stange: Mit einer Dicke von 0,02 mm mit einem Reibungskoeffizienten von μ≤0,15.

Null-Leckage-Dichtungen: Ausgestattet mit X271 FKM-Verbunddichtungen, die weniger als 0,1 ml/min Leckage bei 0,5 MPa garantieren.

Anwendungen:

Diagnostischer Probentransfer:35-50 mm Hubvarianten mit -XC6-Edelstahl-Kits handhaben biologische Proben in Analysatoren und verhindern Kontaminationen in FDA-konformen Umgebungen.

Reagenzdosierung:Niederdruckbetrieb (0,05 MPa) erreicht eine Flüssigkeitsdosiergenauigkeit von 0,1 ml in IVD-Instrumenten mit 10 mm Hub-Einheiten.

Kompakte Automatisierungszellen

Optische Inspektion:40 mm Hubzylinder positionieren AOI-Kameras bei einstellbaren Geschwindigkeiten von 50-200 mm/s und minimieren Vibrationen während der hochvergrößernden Bildgebung.

Roboter-Endeffektoren:Integriert mit kollaborativen Robotern für den leichten Teileeinbau (25 mm Hub, M3-Stangengewinde) in weniger als 0,5 s Zykluszeiten.

Verpackungsmaschinen

Hochgeschwindigkeits-Schneiden:50 mm Hubmodelle betätigen Klingen in Foliensiegelanlagen und führen Schnitte in 0,2 s bei 1,0 MPa mit hydraulischer Dämpfung zur Stoßreduzierung durch.

Etikettenausrichtung:15 mm Hubversionen mit -DZ-Montageohren korrigieren Etikettenpositionsabweichungen ≤0,3 mm in pharmazeutischen Blisterverpackungslinien.

Fallstudie:Ein Hersteller von medizinischen Geräten reduzierte die Maschinendicke um 42 % unter Verwendung von CQ2A12-30DMZ mit 4-seitigen Sensoren und reduzierte die Ausfallzeiten in Kartuschenladesystemen um 70 %.
