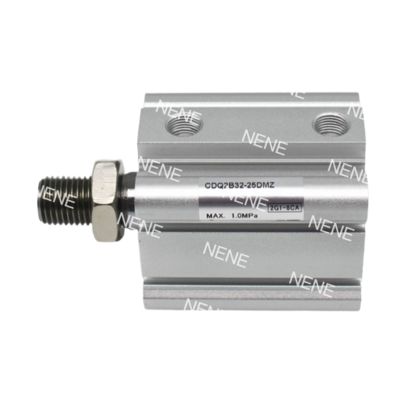

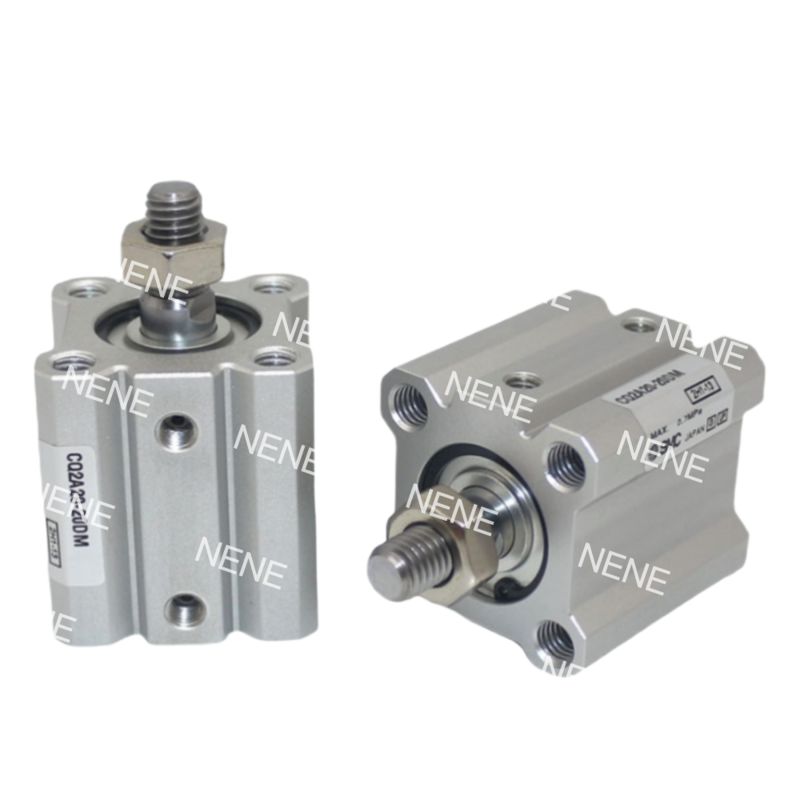

CQ2A12-35DM SMC Anpassungsfähiger Kolben-Pneumatikzylinder

Produktbeschreibung:

Die ultra-kompakten Zylinder der SMC CQ2A-Serie bieten präzise lineare Bewegungen auf engstem Raum. Diese doppeltwirkenden Einzelstangen-Zylinder haben eine Bohrungsgröße von 12 mm mit Huboptionen von 5 mm bis 50 mm. Sie sind so konzipiert, dass sie 30 % kürzer sind als Standardzylinder und gleichzeitig eine hohe Leistung beibehalten. Diese Zylinder werden aus Aluminium in Luft- und Raumfahrtqualität mit Harteloxierung hergestellt, arbeiten bei 0,05-1,0 MPa (7-145 psi) und können einen maximalen Schub von 90 N erzeugen.

Die vorgelagerten Dichtungen der Zylinder der CQ2A-Serie ermöglichen einen wartungsfreien Betrieb, und ihre integrierten Magnetfelder erleichtern die Sensormontage. Diese Zylinder sind mit dem modularen Zubehörsystem von SMC kompatibel, das Führungen, Ventile und Montagehalterungen umfasst.

Merkmale:

Ultra-kompakt: 24 mm Breite, 40 % kürzer als ISO-Zylinder (z. B. 82 mm bei 50 mm Hub)

Leichtgewicht: Topologieoptimierter Aluminiumkörper (0,15 kg bei 50 mm Hub)

Modulare Integration: Direkte Montage mit MXS-Führungen/VQ-Ventilen

Ausgeglichener Schub: 90 N±3 % bidirektionale Kraft bei 1,0 MPa

Hohe Geschwindigkeit: 500 mm/s Betrieb, 0,15 s Reaktionszeit bei 50 mm Hub

Einstellbare Dämpfung: Optionale hydraulische Dämpfung (0,043 J Absorption)

Breite Temperaturoption: -XB6-Dichtungen für -40~150 °C (-40~302 °F) Betrieb

Korrosionsbeständigkeit: -XC6 Edelstahl-Kit (SUS304-Stange)

IP65-Schutz: -XC4 Doppelwischer für Staub-/Schmutzumgebungen

4-seitige Sensorschlitze: Kompatibel mit D-M9N-Sensoren (Φ3,5 mm Schlitz)

8 Montagearten: Vorgeladene Schrauben für A/L/D-Typ-Konfigurationen

Hubeinstellung: ±5 mm Hubmodifikation mit -XC8-Modul

Harteloxierte Bohrung: 25 μm Beschichtung, 3-fache Verschleißfestigkeit

Hartverchromte Stange: 0,02 mm Dicke, μ≤0,15 Reibungskoeffizient

Null-Leckage-Dichtungen: X271 FKM-Verbindung, <0,1 ml/min Leckage bei 0,5 MPa

Anwendungen:

Diagnostischer Probentransfer:35-50 mm Hubvarianten mit -XC6 Edelstahl-Kits handhaben biologische Proben in Analysatoren und verhindern Kontaminationen in FDA-konformen Umgebungen.

Reagenzdosierung:Niederdruckbetrieb (0,05 MPa) erreicht 0,1 ml Flüssigkeitsdosiergenauigkeit in IVD-Instrumenten unter Verwendung von 10 mm Hub-Einheiten.

Kompakte Automatisierungszellen

Optische Inspektion:40 mm Hubzylinder positionieren AOI-Kameras bei einstellbaren Geschwindigkeiten von 50-200 mm/s und minimieren Vibrationen während der hochvergrößernden Bildgebung.

Roboter-Endeffektoren:Integriert mit kollaborativen Robotern für die leichte Teileinfügung (25 mm Hub, M3-Stangengewinde) in weniger als 0,5 s Zykluszeiten.

Verpackungsmaschinen

Hochgeschwindigkeits-Schneiden:50 mm Hubmodelle betätigen Klingen in Foliensiegelanlagen und führen Schnitte in 0,2 s bei 1,0 MPa mit hydraulischer Dämpfung zur Stoßreduzierung aus.

Etikettenausrichtung:15 mm Hubversionen mit -DZ-Montageohren korrigieren Etikettenpositionsabweichungen ≤0,3 mm in pharmazeutischen Blisterverpackungslinien.

Fallstudie:Ein Hersteller von medizinischen Geräten reduzierte die Maschinendicke um 42 % unter Verwendung von CQ2A12-30DMZ mit 4-seitigen Sensoren und verkürzte die Ausfallzeiten um 70 % in Kartuschenladesystemen.

Support und Dienstleistungen:

Unser technischer Produktsupport und unsere Dienstleistungen für den pneumatischen Kolbenzylinder umfassen:

- Expertenunterstützung bei Installation und Betrieb

- Fehlerbehebung für alle Probleme

- Wartungsempfehlungen zur Gewährleistung optimaler Leistung

- Unterstützung bei Produktdokumentation und -spezifikationen

- Schulungsprogramme für Benutzer und Wartungspersonal

Verpackung und Versand:

Produktverpackung für den pneumatischen Kolbenzylinder:

Der pneumatische Kolbenzylinder wird sorgfältig in einem stabilen Karton mit schützenden Schaumstoffeinsätzen verpackt, um Schäden während des Transports zu vermeiden.

Versandinformationen:

Sobald die Bestellung bearbeitet wurde, wird der pneumatische Kolbenzylinder über einen zuverlässigen Kurierdienst mit Sendungsverfolgung versandt, um eine sichere und pünktliche Zustellung an Ihre angegebene Adresse zu gewährleisten.
