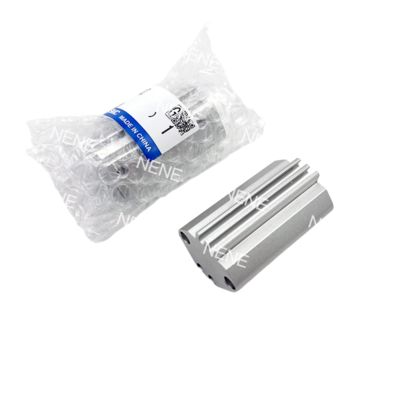

CQ2A12-5D Kompaktzylinder Standardausführung doppeltwirkend einfachwirkend CQ2 SMC

Produktbeschreibung:

Die ultra-kompakten Zylinder der SMC CQ2A-Serie bieten präzise Linearbewegung für Anwendungen mit begrenztem Platzangebot. Diese doppeltwirkenden Einzelstangen-Zylinder haben eine Bohrungsgröße von 12 mm und sind mit Huboptionen von 5 mm bis 50 mm erhältlich. Obwohl sie 30 % kürzer sind als Standardzylinder, bieten sie aufgrund ihrer Konstruktion aus Luft- und Raumfahrt-Aluminium mit Harteloxierung eine hohe Leistung. Bei einem Betrieb von 0,05-1,0 MPa (7-145 psi) können sie eine maximale Schubkraft von 90 N erzeugen.

Mit vorgelagerten Dichtungen, die einen wartungsfreien Betrieb gewährleisten, und integrierten Magnetfeldern für die Sensormontage bieten diese Zylinder Komfort und Effizienz. Sie sind auch mit dem modularen Zubehörsystem von SMC kompatibel, was eine einfache Integration mit Führungen, Ventilen und Montagehalterungen ermöglicht.

Merkmale:

Ultra-kompakt: 24 mm Breite, 40 % kürzer als ISO-Zylinder (z. B. 82 mm bei 50 mm Hub)

Leichtgewicht: Topologieoptimierter Aluminiumkörper (0,15 kg bei 50 mm Hub)

Modulare Integration: Direkte Montage mit MXS-Führungen/VQ-Ventilen

Ausgeglichener Schub: 90 N ± 3 % bidirektionale Kraft bei 1,0 MPa

Hohe Geschwindigkeit: 500 mm/s Betrieb, 0,15 s Reaktionszeit bei 50 mm Hub

Einstellbare Dämpfung: Optionale hydraulische Dämpfung (0,043 J Absorption)

Breite Temperaturoption: -XB6-Dichtungen für -40~150 °C (-40~302 °F) Betrieb

Korrosionsbeständigkeit: -XC6 Edelstahl-Kit (SUS304-Stange)

IP65-Schutz: -XC4-Doppelwischer für Staub-/Schmutzumgebungen

4-seitige Sensorschlitze: Kompatibel mit D-M9N-Sensoren (Φ3,5 mm Schlitz)

8 Montagearten: Vorgeladene Schrauben für A/L/D-Typ-Konfigurationen

Hubeinstellung: ±5 mm Hubmodifikation mit -XC8-Modul

Harteloxierte Bohrung: 25 μm Beschichtung, 3-fache Verschleißfestigkeit

Hartverchromte Stange: 0,02 mm Dicke, μ ≤ 0,15 Reibungskoeffizient

Null-Leckage-Dichtungen: X271 FKM-Verbindung, <0,1 ml/min Leckage bei 0,5 MPa

Anwendungen:

Mikrokomponenten-Handling:5-15 mm Kurzhubmodelle ermöglichen die präzise Bestückung von 0201 SMD-Komponenten in der Leiterplattenbestückung und erreichen eine Wiederholgenauigkeit von ±0,05 mm.

Lasermarkiersysteme:20-30 mm Hübe treiben Markierungsköpfe mit Positionsrückmeldung über D-M9N-Sensoren an und gewährleisten eine Ausrichtungsgenauigkeit von unter 0,1 mm Abweichung.

Diagnostischer Probentransfer:35-50 mm Hubvarianten mit -XC6 Edelstahl-Kits handhaben biologische Proben in Analysatoren und verhindern Kontaminationen in FDA-konformen Umgebungen.

Reagenzdosierung:Niederdruckbetrieb (0,05 MPa) erreicht eine Dosiergenauigkeit von 0,1 ml Flüssigkeit in IVD-Instrumenten unter Verwendung von 10 mm Hub-Einheiten.

Optische Inspektion:40 mm Hubzylinder positionieren AOI-Kameras bei einstellbaren Geschwindigkeiten von 50-200 mm/s und minimieren Vibrationen während der hochvergrößernden Bildgebung.

Roboter-Endeffektoren:Integriert mit kollaborativen Robotern für die leichte Teileinfügung (25 mm Hub, M3-Stangengewinde) in weniger als 0,5 s Zykluszeiten.

Hochgeschwindigkeits-Schneiden:50 mm Hubmodelle betätigen Klingen in Foliensiegelanlagen und führen Schnitte in 0,2 s bei 1,0 MPa mit hydraulischer Dämpfung zur Stoßreduzierung aus.

Etikettenausrichtung:15 mm Hubversionen mit -DZ-Montageohren korrigieren Etikettenpositionsabweichungen ≤0,3 mm in pharmazeutischen Blisterverpackungslinien.

Ein Hersteller von Medizinprodukten reduzierte die Maschinendicke um 42 % unter Verwendung von CQ2A12-30DMZ mit 4-seitigen Sensoren und senkte die Ausfallzeiten in Kartuschenladesystemen um 70 %.
