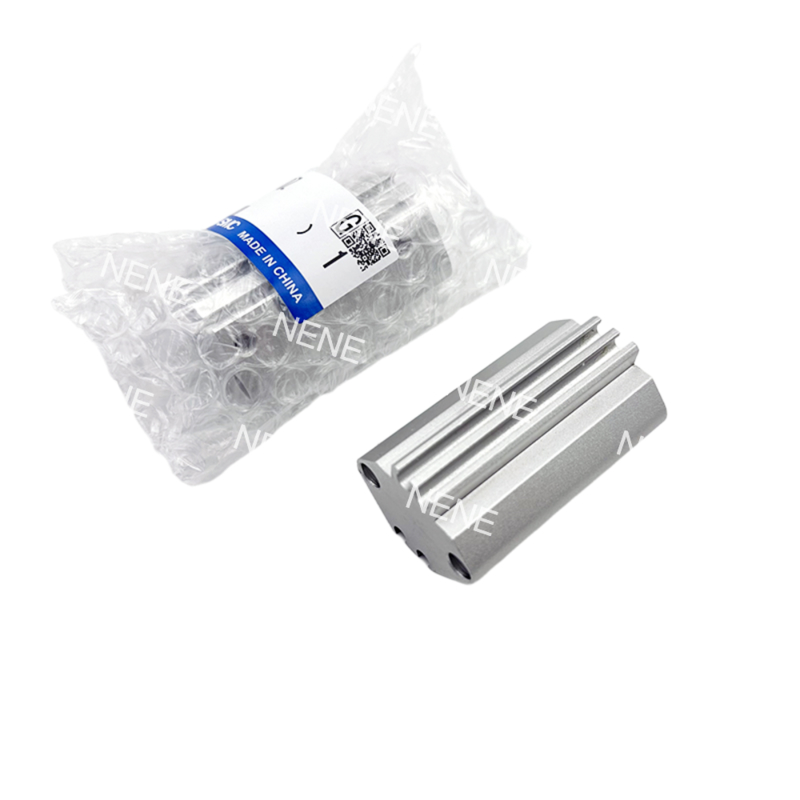

SMC Pneumatischer Kompaktzylinder CQ2A12-10D 12 mm Bohrungs- 10 mm Schlag CQ2A-Serie Doppelwirkung

Beschreibung des Produkts:

Die ultra-kompakten Zylinder der SMC CQ2A-Serie bieten eine präzise lineare Bewegung in engen Räumen für eine Vielzahl von Anwendungen.Diese doppelt wirkenden Einstäbchenzylinder haben eine Bohrgröße von 12 mm und bieten Schlagoptionen von 5 mm bis 50 mmTrotz ihrer geringen Größe bieten sie eine robuste Leistung mit einer um 30% kürzeren Länge im Vergleich zu Standardzylinder.Die Zylinder bestehen aus Luftfahrt-Aluminium mit harter Anodisierung und können bei einem Druckbereich von 0.05-1.0MPa (7-145 psi), mit einem maximalen Schub von 90 N.

Vorgeschmierte Dichtungen sorgen für einen wartungsfreien Betrieb, während die Zylinder mit integrierten Magnetfeldern für eine einfache Montage der Sensoren ausgestattet sind.Sie sind mit dem modularen Zubehörsystem von SMC kompatibel., die Führungen, Ventile und Montageklammern für zusätzliche Vielseitigkeit und Bequemlichkeit umfasst.

Eigenschaften:

Ultra-kompakte: Das Produkt hat eine Breite von 24 mm, was es um 40% kürzer macht als ISO-Zylinder mit Abmessungen von 82 mm @ 50 mm.

Leichtgewicht: Mit einer topologisch optimierten Aluminiumkarosserie wiegt es nur 0,15 kg @ 50 mm Schlag.

Modulare Integration: Es bietet direkte Montageoptionen mit MXS-Führern und VQ-Ventilen.

Ausgeglichener Schub: Das Produkt erzeugt eine bidirektionale Kraft von 90N±3% @1,0MPa.

Hochgeschwindigkeit: Es arbeitet mit 500 mm/s mit einer schnellen Reaktionszeit von 0,15 s @50 mm Schlag.

Einstellbare Polsterung: Die Benutzer haben die Möglichkeit, einen optionale hydraulische Dämpfer für die Absorption von 0,043 J hinzuzufügen.

Option für große Temperaturen: Ausgestattet mit -XB6-Dichtungen kann das Produkt bei Temperaturen von -40 bis 150 °C (-40 bis 302 °F) betrieben werden.

Korrosionsbeständigkeit: Das -XC6-Edelstahl-Kit, einschließlich einer SUS304-Stäbe, bietet Schutz vor korrosiven Elementen.

IP65-Schutz: Mit -XC4-Doppelwischern schützt es vor Staub und Schmutz in rauen Umgebungen.

4-seitige Sensor-Schlitze: Das Produkt ist für D-M9N-Sensoren mit Φ3,5 mm-Schlitze ausgelegt.

8 Montagearten: Benutzer können zwischen A-, L- oder D-Arten mit vorinstallierten Schrauben wählen, um die Installation zu erleichtern.

Schlagregelung: Ermöglicht eine ±5 mm-Reiseänderung mit dem -XC8-Modul.

Hard Anodized Bore: Mit einer Beschichtung von 25 μm bietet das Produkt eine 3-fach höhere Verschleißbeständigkeit als herkömmliche Beschichtungen.

Hartchrombeschichtete Stange: Mit einer Dicke von 0,02 mm behält sie einen Reibungskoeffizienten von μ≤0.15.

Null-Leckage-Dichtungen: Durch die Verwendung der Verbindung X271 FKM gewährleistet das Produkt eine minimale Leckage bei < 0,1 ml/min unter 0,5 MPa.

Anwendungen:

Elektronikherstellung

Handhabung von Mikrokomponenten5-15 mm Kurzschlagmodelle ermöglichen die präzise Auswahl und Platzierung von 0201 SMD-Komponenten in der PCB-Bauart und erreichen eine Wiederholgenauigkeit von ±0,05 mm.

Lasermarkierungssysteme:20-30mm-Schläge treiben die Markierungsköpfe mit Positionsrückmeldung über D-M9N-Sensoren an, um eine Ausrichtungsgenauigkeit unter 0,1 mm Abweichung zu gewährleisten.

Medizinische und Laborgeräte

Diagnoseprobenübertragung:35-50mm Schlagvarianten mit -XC6-Edelstahlkits verarbeiten biologische Proben in Analyzern und verhindern eine Kontamination in FDA-konformen Umgebungen.

Reagenzverteilung:Der Niederdruck (0,05 MPa) ermöglicht eine Dosisgenauigkeit von 0,1 ml Flüssigkeit in IVD-Geräten mit 10 mm-Schlaggeräten.

Kompakte Automatisierungszellen

Optische Prüfung:40mm-Schlagzylinder positionieren AOI-Kameras bei 50-200mm/s verstellbaren Geschwindigkeiten und minimieren Vibrationen bei hochen Vergrößerungen.

Roboter-Endwirkungsfaktoren:Integriert mit kollaborativen Robotern für den Einbau von leichten Teilen (25mm Schlag, M3-Stabfäden) unter 0,5 Sekunden Zykluszeiten.

Verpackungsmaschinen

Hochgeschwindigkeitsschneiden:50mm-Schlagmodelle aktivieren Klingen in Filmdichtungssystemen, die Schnitte in 0,2 Sekunden bei 1,0 MPa mit hydraulischer Dämpfung zur Stoßreduktion abschließen.

Ausrichtung der Etikette:15mm-Streichversionen mit -DZ-Ehrenkorrektur von Abweichungen der Etikettposition ≤0,3mm in pharmazeutischen Blisterverpackungslinien.

Fallstudie:Ein Hersteller von Medizinprodukten reduzierte die Maschinendicke um 42% mit Hilfe von CQ2A12-30DMZ mit 4-seitigen Sensoren, wodurch die Ausfallzeiten in Patronenladesystemen um 70% reduziert wurden

Unterstützung und Dienstleistungen:

Unser Produkttechnisches Support-Team für den Kolben-Pneumatikzylinder bietet umfassende Unterstützung und Fachwissen, um eine optimale Leistung und Funktionalität des Produkts zu gewährleisten.Wenn Sie Fragen zur Installation haben, Betrieb, Fehlerbehebung oder Wartung ist unser Team hier, um zu helfen.

Neben dem technischen Support bieten wir auch eine Reihe von Dienstleistungen an, um das gesamte Kundenerlebnis zu verbessern.ErsatzteilmanagementUnser Ziel ist es, sicherzustellen, dass unsere Kunden während des gesamten Produktlebenszyklus das höchste Maß an Unterstützung und Service erhalten.

Verpackung und Versand:

Produktverpackung für Kolben-Pneumatikzylinder:

Der Kolben-Pneumatikzylinder wird sorgfältig in einem robusten Karton verpackt, um einen sicheren Transport zu gewährleisten.Jeder Zylinder wird sicher eingewickelt und mit Schutzmaterialien gepolstert, um Schäden während des Versands zu vermeiden.

Versandinformationen:

Wir bieten einen schnellen und zuverlässigen Versand für den Kolben-Pneumatikzylinder an. Bestellungen werden in der Regel innerhalb von 1-2 Werktagen abgewickelt, und die Lieferzeiten können je nach Standort variieren.Die Nachverfolgungsinformationen werden Ihnen zur Verfügung gestellt, sobald die Bestellung versandt wurde..
