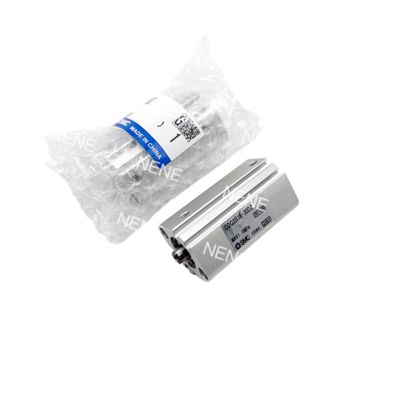

Doppeltwirkender CQ2A12-20D SMC Pneumatikzylinder mit einfachwirkendem Kolben

Produktbeschreibung:

Die ultra-kompakten Zylinder der SMC CQ2A-Serie bieten präzise lineare Bewegungen für Anwendungen mit begrenztem Platzangebot. Diese Zylinder haben eine Bohrungsgröße von 12 mm und sind mit Huboptionen von 5 mm bis 50 mm erhältlich. Trotz ihrer geringeren Größe bieten sie eine robuste Leistung und sind 30 % kürzer als Standardzylinder. Sie bestehen aus Aluminium in Luft- und Raumfahrtqualität mit Harteloxierung und können bei 0,05-1,0 MPa (7-145 psi) betrieben werden, um einen maximalen Schub von 90 N zu liefern.

Mit vorgeschmierten Dichtungen benötigen diese Zylinder keine Wartung für einen reibungslosen Betrieb. Sie sind mit integrierten Magnetfeldern zur Unterstützung der Sensormontage ausgestattet und mit dem modularen Zubehörsystem von SMC kompatibel, das Führungen, Ventile und Montagehalterungen umfasst.

Merkmale:

Ultra-kompakt: Das Produkt ist nur 24 mm breit, was 40 % kürzer ist als ISO-Zylinder (z. B. 82 mm bei 50 mm Hub).

Leichtgewicht: Mit einem topologieoptimierten Aluminiumgehäuse wiegt es nur 0,15 kg bei 50 mm Hub.

Modulare Integration: Ermöglicht die direkte Montage mit MXS-Führungen/VQ-Ventilen.

Ausgeglichener Schub: Das Produkt bietet eine bidirektionale Kraft von 90 N±3 % bei 1,0 MPa.

Hohe Geschwindigkeit: Es kann mit 500 mm/s mit einer Reaktionszeit von 0,15 s bei 50 mm Hub betrieben werden.

Einstellbare Dämpfung: Ein optionaler hydraulischer Dämpfer ist für eine Absorption von 0,043 J erhältlich.

Breite Temperaturoption: Ausgestattet mit -XB6-Dichtungen kann es in Temperaturen von -40 °C bis 150 °C (-40 °F bis 302 °F) betrieben werden.

Korrosionsbeständigkeit: Das Produkt verfügt über einen -XC6-Edelstahlbausatz mit einer SUS304-Stange.

IP65-Schutz: Es enthält -XC4-Doppelwischer für den Einsatz in Staub-/Schmutzumgebungen.

4-seitige Sensorschlitze: Kompatibel mit D-M9N-Sensoren, die in Φ3,5-mm-Schlitze passen.

8 Montagearten: Wird mit vorgeladenen Schrauben für A/L/D-Typ-Konfigurationen geliefert.

Hubeinstellung: Ermöglicht eine Modifikation des Hubs von ±5 mm mit dem -XC8-Modul.

Harteloxierte Bohrung: Mit einer 25-µm-Beschichtung für 3-fache Verschleißfestigkeit.

Hartverchromte Stange: Mit einer Dicke von 0,02 mm und einem Reibungskoeffizienten von µ≤0,15.

Null-Leckage-Dichtungen: Es werden X271 FKM-Verbunddichtungen verwendet, mit <0,1 ml/min Leckage bei 0,5 MPa.

Anwendungen:

Mikrokomponenten-Handling: Kurzhubmodelle von 5-15 mm erleichtern präzise Pick-and-Place-Operationen für 0201 SMD-Komponenten während der Leiterplattenbestückung. Diese Modelle erreichen eine Wiederholgenauigkeit von ±0,05 mm.

Lasermarkierungssysteme: Die Markierungsköpfe mit Hüben zwischen 20 und 30 mm werden von D-M9N-Sensoren angetrieben, die eine Positionsrückmeldung liefern und eine Ausrichtungsgenauigkeit innerhalb einer Abweichung von 0,1 mm gewährleisten.

Diagnostischer Probentransfer: Edelstahlbausätze, die mit 35-50 mm Hubvarianten kompatibel sind, wie z. B. die -XC6-Serie, sind für die Handhabung biologischer Proben in Analysegeräten konzipiert und verhindern Kontaminationen in FDA-konformen Umgebungen.

Reagenzdosierung: 10-mm-Hub-Einheiten, die bei niedrigem Druck (0,05 MPa) arbeiten, liefern eine Flüssigkeitsdosiergenauigkeit von 0,1 ml in IVD-Instrumenten und ermöglichen eine präzise Dosierung von Reagenzien.

Optische Inspektion: Zylinder mit 40 mm Hub positionieren AOI-Kameras mit Geschwindigkeiten zwischen 50 und 200 mm/s und reduzieren Vibrationen für hochvergrößernde Bildgebungsanwendungen.

Roboter-Endeffektoren: Diese Endeffektoren sind in kollaborative Roboter integriert und verfügen über 25 mm Hub und M3-Gewinde, wodurch eine schnelle und leichte Teileinfügung mit Zykluszeiten unter 0,5 s ermöglicht wird.

Hochgeschwindigkeits-Schneiden: Mit 50 mm Hub aktivieren diese Modelle Klingen in Foliensiegelanlagen und führen Schnitte in nur 0,2 s bei 1,0 MPa Druck aus, mit hydraulischer Dämpfung zur Stoßreduzierung.

Etikettenausrichtung: Modelle mit 15 mm Hub und -DZ-Montageohren gewährleisten eine präzise Etikettenpositionierung mit Abweichungen von ≤0,3 mm in pharmazeutischen Blisterverpackungslinien.

Ein Hersteller von medizinischen Geräten konnte die Maschinendicke um 42 % reduzieren, indem er das Modell CQ2A12-30DMZ mit 4-seitigen Sensoren einsetzte. Dies führte zu einer deutlichen Reduzierung der Ausfallzeiten für ihre Kartuschenladesysteme um 70 %.

Support und Services:

Der technische Produktsupport und die Services für den pneumatischen Kolbenzylinder umfassen:

- Installationsanleitung und -unterstützung für die korrekte Einrichtung

- Fehlerbehebung bei Betriebsproblemen

- Wartungsempfehlungen zur Gewährleistung optimaler Leistung

- Reparaturservices für beschädigte Komponenten

- Schulungsprogramme für Anwender zur Maximierung der Produkteffizienz
