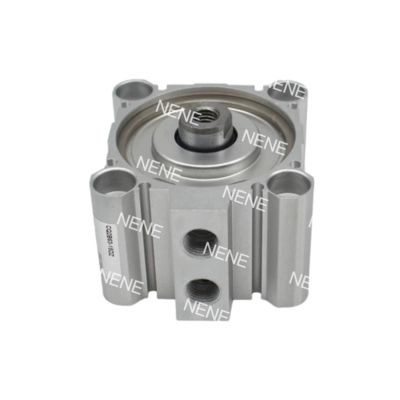

CQ2A12-40D Einfachwirkender Pneumatikzylinder SMC

Produktbeschreibung:

Die SMC CQ2A Serie bietet ultrakompakte Zylinder, die für hochpräzise lineare Bewegungen in Anwendungen mit begrenztem Platzangebot konzipiert sind. Diese Zylinder verfügen über eine Bohrungsgröße von 12 mm und sind mit Huboptionen von 5 mm bis 50 mm erhältlich. Trotz ihrer kompakten Größe bieten diese doppeltwirkenden Einzelstangen-Zylinder eine robuste Leistung und bieten eine 30%ige Längenreduzierung im Vergleich zu Standardzylindern.

Die SMC CQ2A Serie Zylinder werden aus Luft- und Raumfahrtaluminium mit Harteloxierung hergestellt und sind für den Betrieb bei 0,05-1,0 MPa (7-145 psi) ausgelegt, um einen maximalen Schub von 90 N zu erzeugen.

Dank vorgeschmierter Dichtungen ermöglichen diese Zylinder einen wartungsfreien Betrieb und gewährleisten eine kontinuierliche Leistung in anspruchsvollen Umgebungen. Darüber hinaus unterstützen die integrierten Magnetfelder der Zylinder die Sensormontage und erhöhen so ihre Funktionalität und Zuverlässigkeit.

Die SMC CQ2A Serie Zylinder sind mit dem modularen Zubehörsystem von SMC kompatibel, was eine nahtlose Integration mit Führungen, Ventilen und Montagehalterungen ermöglicht. Diese Vielseitigkeit ermöglicht es den Benutzern, diese Zylinder an ihre spezifischen Anwendungsanforderungen anzupassen und zu konfigurieren.

Merkmale:

Ultrakompakt: 24 mm Breite, 40 % kürzer als ISO-Zylinder (z. B. 82 mm bei 50 mm Hub)

Leichtgewicht: Topologieoptimierter Aluminiumkörper (0,15 kg bei 50 mm Hub)

Modulare Integration: Direkte Montage mit MXS-Führungen/VQ-Ventilen

Ausgeglichener Schub: 90 N±3 % bidirektionale Kraft bei 1,0 MPa

Hohe Geschwindigkeit: 500 mm/s Betrieb, 0,15 s Reaktionszeit bei 50 mm Hub

Einstellbare Dämpfung: Optionaler hydraulischer Dämpfer (0,043 J Absorption)

Breite Temperaturoption: -XB6-Dichtungen für -40~150°C (-40~302°F) Betrieb

Korrosionsbeständigkeit: -XC6 Edelstahl-Kit (SUS304-Stange)

IP65-Schutz: -XC4-Doppelwischer für Staub-/Schmutzumgebungen

4-seitige Sensorschlitze: Kompatibel mit D-M9N-Sensoren (Φ3,5 mm Schlitz)

8 Montagearten: Vorgespannte Schrauben für A/L/D-Typ-Konfigurationen

Hubeinstellung: ±5 mm Hubmodifikation mit -XC8-Modul

Harteloxierte Bohrung: 25μm Beschichtung, 3× Verschleißfestigkeit

Hartverchromte Stange: 0,02 mm Dicke, μ≤0,15 Reibungskoeffizient

Null-Leckage-Dichtungen: X271 FKM-Verbindung, <0,1 ml/min Leckage bei 0,5 MPa

Anwendungen:

Handhabung von Mikrokomponenten: Kurzhubmodelle von 5-15 mm werden für Präzisions-Pick-and-Place-Operationen von 0201 SMD-Komponenten in der Leiterplattenbestückung verwendet. Diese Modelle erreichen eine bemerkenswerte ±0,05 mm Wiederholgenauigkeit für eine genaue Platzierung.

Lasermarkierungssysteme: Die Systeme verfügen über Hübe von 20-30 mm, die Markierungsköpfe mit Positionsrückmeldung über D-M9N-Sensoren antreiben. Dieses Setup gewährleistet eine Ausrichtungsgenauigkeit mit einer Abweichung von weniger als 0,1 mm.

Übertragung von diagnostischen Proben: Varianten mit Hüben von 35-50 mm und -XC6-Edelstahl-Kits werden für die sichere Handhabung biologischer Proben in Analysatoren eingesetzt. Dies verhindert Kontaminationen in FDA-konformen Umgebungen.

Reagenzdosierung: Bei niedrigem Druck (0,05 MPa) bieten Einheiten mit 10 mm Hub eine präzise Flüssigkeitsdosiergenauigkeit von 0,1 ml in IVD-Instrumenten.

Optische Inspektion: Zylinder mit 40 mm Hubfähigkeit positionieren AOI-Kameras bei einstellbaren Geschwindigkeiten von 50-200 mm/s, wodurch Vibrationen während der hochvergrößernden Bildgebung reduziert werden.

Roboter-Endeffektoren: Diese Endeffektoren sind in kollaborative Roboter integriert und für das Einsetzen von leichten Teilen mit einem 25 mm Hub und M3-Stangengewinden konzipiert, wodurch Zykluszeiten von unter 0,5 s erreicht werden.

Hochgeschwindigkeits-Schneiden: Modelle mit 50 mm Hub werden zum Betätigen von Klingen in Foliensiegelanlagen verwendet und führen Schnitte in nur 0,2 s bei 1,0 MPa Druck aus. Hydraulische Dämpfung wird zur Stoßreduzierung eingesetzt.

Etikettenausrichtung: Versionen mit 15 mm Hub und -DZ-Montageohren werden verwendet, um Etikettenpositionsabweichungen von ≤0,3 mm in pharmazeutischen Blisterverpackungslinien zu korrigieren.

Ein Hersteller von Medizinprodukten reduzierte die Maschinendicke um 42 %, indem er CQ2A12-30DMZ-Modelle mit 4-seitigen Sensoren einsetzte. Dies führte zu einer 70%igen Reduzierung der Ausfallzeiten für Kartuschenladesysteme.

Support und Dienstleistungen:

Unser Piston Pneumatic Cylinder-Produkt wird mit umfassendem technischem Support und Dienstleistungen geliefert, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten. Unser Expertenteam steht Ihnen bei der Installation, Fehlerbehebung und Wartung des Produkts zur Seite. Darüber hinaus bieten wir Schulungsprogramme und Ressourcen an, um Benutzern zu helfen, die Vorteile des Zylinders zu maximieren. Bei technischen Fragen oder Unterstützung wenden Sie sich bitte an unser engagiertes Support-Team.

Verpackung und Versand:

Produktverpackung:

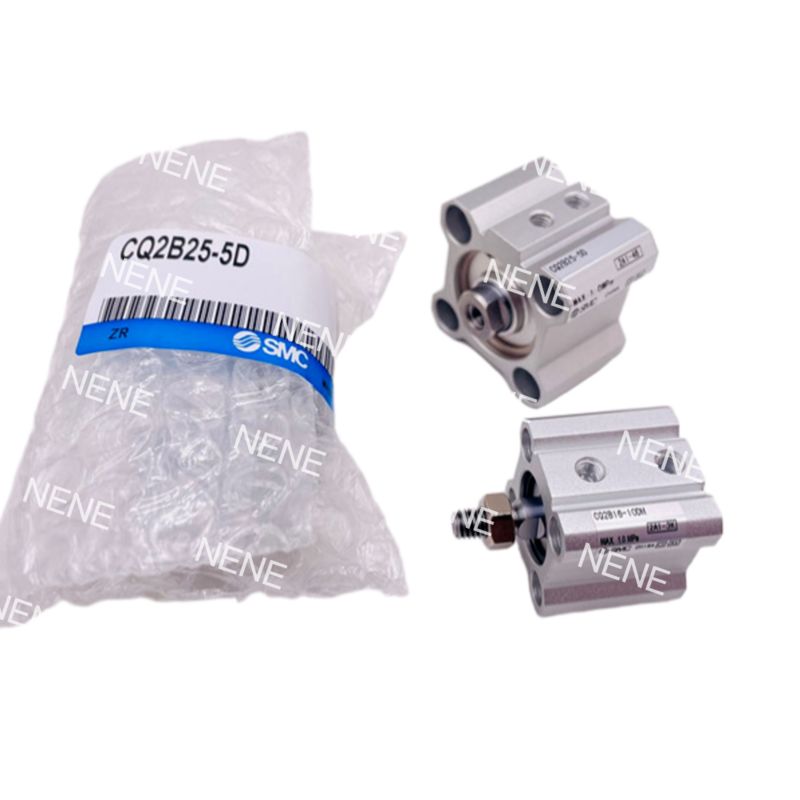

Der Piston Pneumatic Cylinder wird sorgfältig in einer stabilen Pappschachtel verpackt, um seine Sicherheit während des Transports zu gewährleisten. Der Zylinder wird sicher in der Box mit reichlich Polstermaterial platziert, um Schäden zu vermeiden.

Versandinformationen:

Wir versenden den Piston Pneumatic Cylinder mit zuverlässigen Spediteuren, um eine pünktliche und sichere Lieferung zu gewährleisten. Das Paket ist mit den notwendigen Informationen zur einfachen Identifizierung und Verfolgung versehen. Kunden können damit rechnen, dass ihre Bestellungen in gutem Zustand und pünktlich ankommen.
