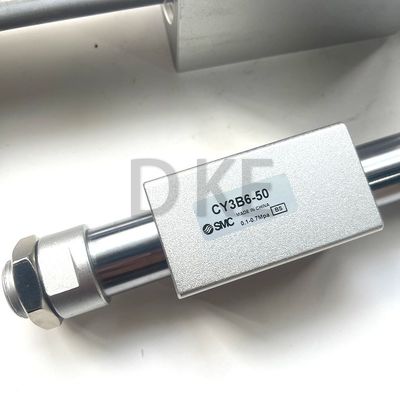

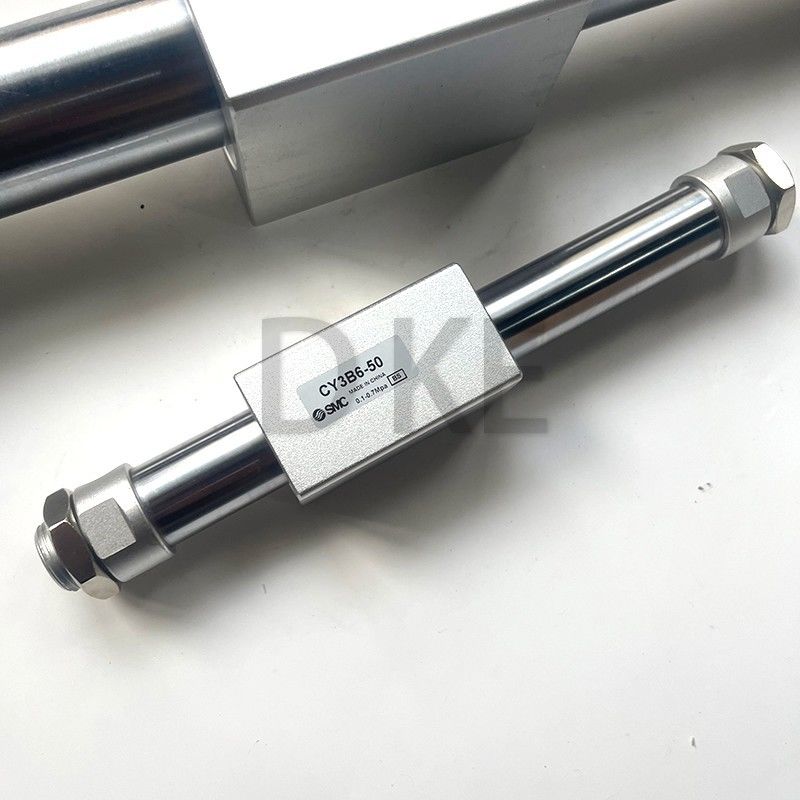

Name: CY3B6-50 Kolben Pneumatikzylinder SMC magnetisch gekoppelt Stanglosen Schlag 50 mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

Startseite Produkte Kolben-Pneumatikzylinder

CY3B6-50 Kolben Pneumatikzylinder SMC magnetisch gekoppelt Stanglosen Schlag 50 mm

Produktdetails:

Herkunftsort:	China
Markenname:	SMC
Zertifizierung:	CE
Modellnummer:	CY3B6-50

Zahlung und Versand AGB:

Min Bestellmenge:	1-teilig
Preis:	Verhandlungsfähig
Verpackung Informationen:	Karton / nach Kundenwunsch
Lieferzeit:	1-7 Werktage nach Zahlung
Zahlungsbedingungen:	T/T, Western Union Paypal
Versorgungsmaterial-Fähigkeit:	5000 Stück/1 Monat

Kontakt

Ausführliche Produkt-Beschreibung

Flüssigkeit:	Luft	max. Betriebsdruck:	max. Betriebsdruck
Kolbengeschwindigkeit:	50 bis 500 mm/s	Umgebungstemperatur und Flüssigkeitstemperatur:	-10 bis 60°C (Kein Gefrieren)
Anwendung:	Industrieautomation	Langeweile:	32 mm bis 320 mm
Kissenart:	Verstellbarer Puffer/Gummipuffer	Material:	Aluminiumlegierung
Maximaler Druck:	1.5MPa	Typ der Montage:	Vorderflansche/Hinterflansche
Schutzniveau:	IP54/IP65	Drehzahlbereich:	50-800 mm/s
Schlaganfall:	50mm-500mm	Spannung:	Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, die Leistung des Geräts nicht über
Hervorheben:	Piston-Pneumatikzylinder SMC , SMC magnetisch gekoppelter Stangloszylinder , 50 mm Kolben-Pneumatikzylinder

SMC magnetisch gekoppelter stangefreier Pneumatikzylinder CY3B6-50

SMC Magnetisch gekoppelte stangenlose Pneumatikzylinder CY3B6-50 Präzisionskolbenstange mit hoher Festigkeit

Der SMC-Stab ohne Zylinder, der magnetisch gekoppelt ist, verwendet im Kolben und im externen Träger befindliche Magnete, um eine einzige Einheit zu bilden, die sich bewegt, wenn sie mit Luftdruck betätigt wird.Das Produktgewicht wurde durch Neugestaltung der Körper- und Kopfbedeckungsformen und Verwendung von Magnetkopplungen reduziert..

Spezifikationen

Eigenschaft	Wert
Schlaganfall	50 mm
Langeweile	6 mm
Herstellerreihe	CY3B
Maßnahmen	Doppelt.
Höchstbetriebsdruck	7 bar

CY3B6-50 Kolben Pneumatikzylinder SMC magnetisch gekoppelt Stanglosen Schlag 50 mm 0

Verbessertes Schmieren

Ein Lube-Retener wird installiert, um das Schmieren auf dem Kolben zu unterstützen und eine Schmierung zu gewährleisten. (Bohrgröße: ø15 bis ø63)

Stabiler Betrieb

Die Verlängerung des Verschleißrings an der Körperseite um höchstens 30% trägt dazu bei, eine reibungslose Bewegung zu erreichen.

Die Spezifikationen, die Magnethaltekraft und die Montagemengen sind mit denen des bestehenden Modells der CY3B-Serie identisch.

Max. Gewicht der Verbindungsklammer zum Körper

Die CY3B-Serie wird durch eine externe Achse (z. B. eine lineare Führung) geleitet, ohne die Last direkt zu montieren.Stellen Sie sicher, dass sein Gewicht den Wert in der Tabelle auf der rechten Seite nicht übersteigt. (Für Verbindungsmethoden siehe Betriebsanleitung.)

Max. Gewicht der Verbindungsklammer

Modell	Maximalgewicht der Anschlussstütze (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Vertikaler Betrieb

Es wird empfohlen, die Last mit einem Kugellager (linearer Lenkung usw.) zu lenken.die zu Fehlfunktionen führen könnenWenn der Zylinder senkrecht oder in einem Winkel montiert ist, sollten Sie einen äußeren Verschluss usw. zur Positionierung verwenden.Da sich der Schieberegler aufgrund seines Eigengewichts oder der Masse des Werkstücks nach unten zum Schlagende bewegen kann, eine externe Versperrung usw. für die Positionierung verwenden, wenn eine genaue Positionierung erforderlich ist.

Langeweile Größe [mm]	Modell	Zulässig Lastmasse (Wv) [kg]	Max. Betriebszeit Druck (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65

- Ich weiß.Vorsicht geboten, da bei einem Betrieb über dem maximalen Betriebsdruck die Gefahr besteht, dass die Magnetkopplung bricht.
