Beschreibung des Produkts:

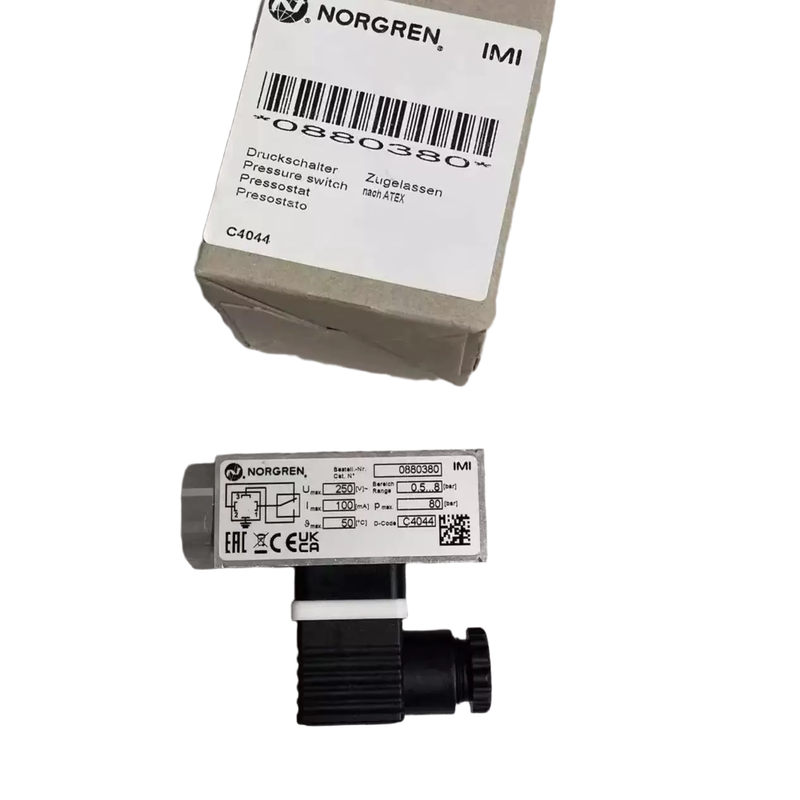

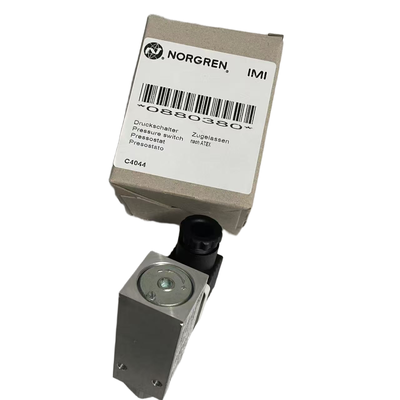

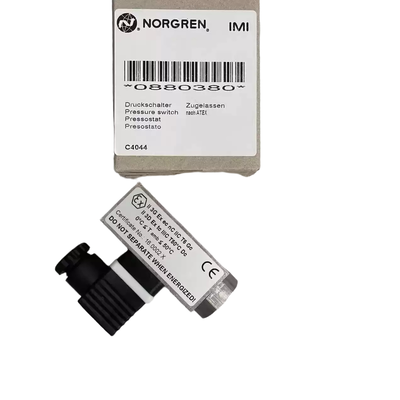

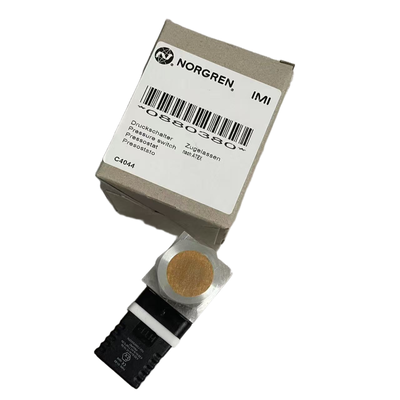

Die NORGREN 18D-Serie (Modell 0880 / 0881) ist ein elektromechanischer pneumatischer Druckschalter, der auf einem durch ein Membran betriebenen Mechanismus beruht.Es handelt sich um einen etablierten Druckmessgerät, das in der industriellen Automatisierung für Anwendungen wie Druckalarme weit verbreitet istDie von IMI Norgreen hergestellte Serie ist für Vakuumdruck bis 30 bar ausgelegt und bietet mehrere Portkonfigurationen, darunter G1/4, 1/4 NPT,und Flanschmontagemöglichkeiten.
Die Benutzer können zwischen zwei Arten von elektrischen Anschlüssen wählen: einem DIN EN 175301-803 Form-A-Anschluss oder einem M12×1-Anschluss, der den Normen der IEC 947-5-2 entspricht.Es gibt LABS-freie Versionen und Modelle mit Messingkarosserie, die speziell für den Wasserverkehr entwickelt wurden.Diese Varianten ermöglichen es dem Schalter, in einer Vielzahl von Arbeitsumgebungen effektiv mit neutralen Gasen, Flüssigkeiten und wasserbasierten Medien zu arbeiten.
Das Gerät ist mit einem von UL und CSA zertifizierten vergoldeten Kontaktmikroschalter ausgestattet, der einen zuverlässigen und intrinsisch sicheren Betrieb gewährleistet.Es kann Schwingungsbelastungen von bis zu 15 g aushalten und verfügt über eine mechanische Lebensdauer von bis zu 10 Millionen SchaltzyklenDas Standardgehäuse besteht aus einer Aluminiumlegierung, während Modelle für Wasseranwendungen ein Messinggehäuse verwenden.Die Versiegelungsoptionen umfassen NBR- und FPM-Materialien, und die maximale Eintrittsschutzeinstufung beträgt IP67, wodurch der Schalter für raue Fabrikbedingungen geeignet ist.
Wenn der Druck des Systems den festgelegten Einstellpunkt erreicht, wird vom SPDT-Mikroschalter ein elektrisches Signal ausgelöst, das für Maschinenverriegelungsfunktionen, Alarmanzeigen,und Ein-/Aussteuerung in Luftmaschinen, hydraulische Schaltkreise und Wasseraufbereitungsanlagen.
Anmerkung: Es wird empfohlen, die Einstellpunkte in der Nähe der Mitte des Druckbereichs zu platzieren.ein Funkenlöschschutz erforderlich ist. Anschlüsse werden separat verkauft; DIN- oder M12-Steckdosen sind nicht enthalten.
Eigenschaften:
Erleben Sie die authentische Qualität von NORGREN IMI mit der umfassenden 18D‐0880-Serie, die eine große Auswahl an Druckbereichen und Anschlussmöglichkeiten für verschiedene Anwendungen bietet.
Diese Serie verfügt über diaphragmenbetriebene Technologie, die in der Lage ist, einen Betriebsdruckbereich von -1 bis 30 bar (-14 bis 435 psi) mit einer maximalen Überdruckverträglichkeit von 80 bar zu bewältigen.
Diese Geräte sind mit einem vergoldeten Kontaktmikro-Schalter ausgestattet und verfügen über UL- und CSA-Zulassungen und eine beeindruckende mechanische Lebensdauer von bis zu 107 Schaltzyklen.
Sie sind für raue Umgebungen ausgelegt und bieten eine hohe Widerstandsfähigkeit gegen Schwingungen von bis zu 15 g und unterstützen einen intrinsisch sicheren Betrieb für eine höhere Zuverlässigkeit.
Die Eintrittsschutzbereiche sind IP65 für DIN-Anschlüsse und IP67 für M12×1-Anschlüsse und gewährleisten einen wirksamen Schutz vor Eintritt von Staub und Wasser.
Kompatibel mit neutralen, nicht brennbaren Gasen und Flüssigkeiten, umfasst diese Baureihe eine spezielle Messingkarosserievariante, die für den Wasserdienst optimiert ist und Medien mit Viskosität bis zu 1000 mm2/s verarbeiten kann.
Die Schalter führen über eine SPDT-Konfiguration mit fester Hysterese aus und ermöglichen eine flexible Montage ohne Einschränkungen.
Die Dichtungsmaterialien können zwischen NBR und FPM ausgewählt werden, wobei LABS-freie Versionen für einen vollen Vakuumdruckbereich verfügbar sind.
Es werden zwei elektrische Schnittstellenoptionen angeboten: DIN EN175301‐803 Form‐A und M12×1 IEC947‐5‐2, die vielseitige Verbindungsmöglichkeiten bieten.
Technische Parameter:
| Eintrittsgrad |
IP65 (DIN) |
| Portgröße |
G1/4, 1/4 NPT, Befestigung der Flansche |
| Betriebsdruck |
-1... 30 Bar (-14... 435 Psi) |
| Aktivierung |
Diaphragmatyp |
| Reihe |
18D-Serie, 0880 / 0881 Modellfamilie |
| Marke |
IMI NORGREN |
Anwendungen:
Drucküberwachungs- und Alarmsysteme spielen eine entscheidende Rolle in der industriellen pneumatischen Automatisierung.Hilfe bei der Verhinderung von Unfällen und Beschädigungen von Maschinen durch rechtzeitige Warnungen.
Außerdem ist ein Druckschutz für Kompressoren und Vakuumpumpen unerlässlich.Diese Verriegelungen helfen, Betriebsfehler zu vermeiden und die Zuverlässigkeit der Ausrüstung zu erhöhen.
Hydraulische Flüssigkeitsstromsysteme profitieren erheblich von Rückkopplungsmechanismen für Drucksignale, die eine präzise Steuerung und Anpassung hydraulischer Operationen ermöglichen.Sicherstellung einer reibungslosen und effizienten Betriebsfähigkeit des Systems.
Wasserreinigungs- und Wasserversorgungsanlagen, insbesondere solche mit Messingwasserversorgung,spezialisierte Drucküberwachung nutzen, um die Systemintegrität zu erhalten und eine gleichbleibende Wasserqualität zu gewährleisten.
Die Druckerkennung wird auch in Verpackungsmaschinen, Werkzeugmaschinen und Fördergeräten eingesetzt.Eine genaue Druckmessung in diesen Maschinen gewährleistet die Betriebssicherheit und verbessert die Produktivität, indem sie eine schnelle Reaktion auf Druckschwankungen ermöglicht.
Überdruckmelder in Kombination mit Maschinen-Start-Stop-Steuerungen sind wichtige Komponenten in industriellen Flüssigkeitsleitungen.Diese Funktionen schützen die Rohrleitungen vor Drucküberschlägen und ermöglichen eine automatisierte Steuerung der Maschinen anhand von Druckbedingungen.
Schließlich dienen Vakuumüberwachung und -steuerung Maschinen für allgemeine Zwecke, indem sie optimale Vakuumwerte aufrechterhalten.Eine wirksame Vakuumregelung trägt dazu bei, die Maschinenfunktion zu erhalten und mögliche Ausfälle zu verhindern.
Unterstützung und Dienstleistungen:
Norgren verpflichtet sich, umfassende technische Unterstützung und Dienstleistungen für seine Produkte für Magnetventile bereitzustellen, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten.Unser technisches Support-Team steht Ihnen bei der Produktauswahl zur Verfügung., Installationsanleitung, Fehlerbehebung und Wartung.
Wir bieten detaillierte Produktdokumentation an, einschließlich Datenblätter, Installationshandbücher und Bedienhandbücher, um Ihnen zu helfen, die Spezifikationen und den richtigen Gebrauch unserer Magnetventile zu verstehen.Zusätzlich, Norgren bietet maßgeschneiderte Lösungen, um spezifische Anwendungsbedürfnisse zu erfüllen.
Für Wartungs- und Reparaturleistungen empfiehlt Norgren, die in den Produkthandbüchern enthaltenen Richtlinien zu befolgen, um die Lebensdauer des Ventils zu verlängern und die Zuverlässigkeit zu erhalten.Bei Produktfehlern oder Garantieansprüchen, wird unser Support-Team Sie durch den Rückgabeprozess führen und rechtzeitig unterstützen.
Norgren bietet außerdem Schulungen und technische Workshops an, um Kunden fundierte Kenntnisse der Magnetventiltechnologie und bewährte Verfahren bei der Konstruktion und Wartung von pneumatischen Systemen zu vermitteln.
Durch die Wahl von Norgren-Solenoidventilen profitieren Sie von der Expertise und dem Engagement eines weltweit führenden Anbieters von pneumatischen und Flüssigkeitssteuerungslösungen,Unterstützung durch ein starkes Unterstützungsnetzwerk, das sich für Ihren Erfolg einsetzt.
Verpackung und Versand:
Das Norgren-Solenoidventil ist sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.Jedes Ventil wird in einem speziell angepassten Schaumstoffgehäuse in einem robusten Karton verstaut, um Schäden durch Stoß und Vibrationen zu vermeidenDie Verpackung enthält antistatische Materialien zum Schutz sensibler elektronischer Komponenten.
Für den Versand sind die Produkte versiegelt und mit Handhabungsanweisungen versehen, darunter Markierungen "Fragile" und "This Side Up".Mehrfache Einheiten werden auf Paletten verpackt, um während des Transports stabil zu bleibenNorgren arbeitet mit zuverlässigen Spediteuren zusammen, um den Kunden weltweit eine rechtzeitige und sichere Lieferung zu gewährleisten.
