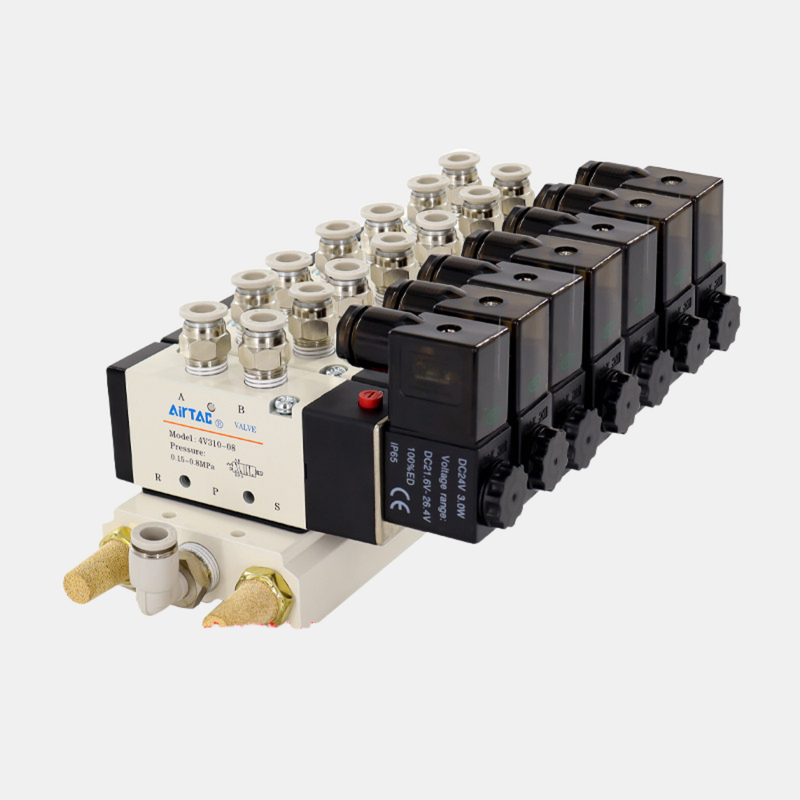

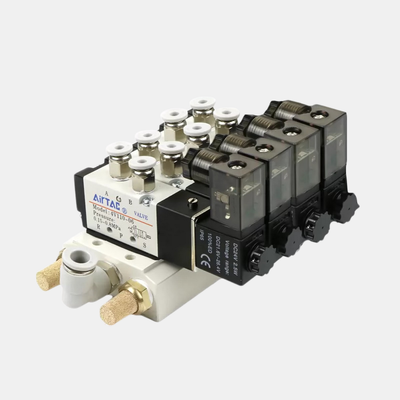

Airtac 4V310-10 Pneumatisches Magnetventil-Verteilerkit 2 3 4 5 6 Stationen Manuelle Übersteuerung für schnelles Ansprechverhalten, große Durchflussmenge, pneumatische Ventil-Einheit

Produktbeschreibung:

Die Serie 4V bietet eine breite Auswahl an pilotgesteuerten 5/2-Wege-pneumatischen Magnetventilen, einschließlich einzelner Ersatzspulen und vormontierter Mehrstationen-Verteilerblöcke, die alle darauf ausgelegt sind, eine zuverlässige gerichtete Steuerung von Druckluft in industriellen Automatisierungsanwendungen zu gewährleisten. Diese Serie umfasst Ventile mit Anschlussgrößen von M5 und 1/8″ bis zu 1/2″. Ihre effektiven Querschnittsflächen variieren von 12 mm² bis 50 mm², und die Durchflusskoeffizienten (Cv) reichen von 0,56 bis 2,80, was die Kompatibilität mit verschiedenen Aktuatorgrößen und Geschwindigkeitsanforderungen ermöglicht.

Diese Ventile werden als komplette Einzel- oder Doppelspulen-Baugruppen, Ventilkörper für die Verteilermontage oder als Ersatzteile sowie als einzelne Ersatzspulen für AC220V oder DC24V angeboten, die für die Wartung vor Ort geeignet sind. Die Mehrstationen-Verteilerblöcke sind in Konfigurationen von 2 bis 10 Stationen für die Modelle 4V210-08 und 4V110-06 vorkonfiguriert. Spezielle Kits sind auch für die Serien 4V310-08 und 4V310-10 erhältlich. Das integrierte Verteilerdesign vereint mehrere Ventile auf einer robusten Einzelbasis, was die Installation vereinfacht und Platz in kompakten Schaltschränken spart. Zentralisierte Versorgungs- und Abluftanschlüsse minimieren den Bedarf an externen Fittings und reduzieren potenzielle Leckstellen im Vergleich zu separaten Rohrleitungen. Darüber hinaus unterstützt die unabhängige Stationsverdrahtung die Kombination von AC- und DC-Spannungen innerhalb eines einzigen Verteilerblocks, was Flexibilität für Systeme bietet, die SPS-Steuerungen mit manuellen Sicherheitsstationen integrieren.

Der aus einer Aluminiumlegierung gefertigte Ventilkörper verfügt über einen Schiebersäulenmechanismus, der eine effektive Abdichtung und einen reaktionsschnellen Betrieb gewährleistet. Die Innenbohrung ist präzisionsbearbeitet, um die Reibung zu verringern, was zu einem niedrigen Ansprechdruck und einer verlängerten Lebensdauer führt. Diese Ventile erfordern keine Ölschmierung; wenn jedoch geölte Luft verwendet wird, muss diese kontinuierlich mit einer empfohlenen Viskosität, die ISO VG32 entspricht, zugeführt werden. Eine manuelle Übersteuerung ist Standard und ermöglicht die Installation und Fehlerbehebung ohne Stromversorgung. Die Magnetspulen haben die Schutzart IP65 und verbrauchen ca. 3 VA für AC-Varianten oder 3 W für DC-Varianten.

Der Standardbetriebsdruckbereich für die Ventile der Serie 4V liegt zwischen 0,15 und 0,8 MPa (21 bis 114 psi), und sie weisen eine Prüfdruckfestigkeit von bis zu 1,2 MPa (175 psi) auf. Ihre Betriebstemperatur reicht von -20°C bis +70°C und gewährleistet eine zuverlässige Leistung unter verschiedenen Umgebungsbedingungen.

Merkmale:

Die Anschlussgrößen der Ventile reichen von M5 und 1/8″ bis zu 1/2″ und umfassen verschiedene Modelle wie 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15. Diese große Bandbreite ermöglicht vielseitige Anwendungen in verschiedenen pneumatischen Systemen.

Mit einem 5/2-Wege-pilotgesteuerten Richtungssteuerungsdesign gewährleisten diese Ventile eine zuverlässige Schaltleistung bei Verwendung mit doppeltwirkenden Zylindern und pneumatischen Aktuatoren. Dies macht sie für die präzise Steuerung in Automatisierungsprozessen geeignet.

Kunden können zwischen Einzel- und Doppelspulenkonfigurationen wählen. Doppelspulenmodelle bieten eine Speicherfunktion, die Positionen sicher hält und die Betriebsstabilität verbessert. Darüber hinaus ist eine Option nur für den Ventilkörper erhältlich, die für die Verteilermontage oder für Ersatzteile konzipiert ist, bei denen Spulen und Verkabelung bereits installiert sind.

Für Wartungs- und Servicezwecke werden einzelne Ersatzspulen angeboten. Sowohl AC220V- als auch DC24V-Spulen können vor Ort ausgetauscht werden, ohne dass das gesamte Ventil ausgetauscht werden muss, was die Kosteneffizienz verbessert und Ausfallzeiten reduziert.

Mehrstationen-Verteilerblöcke werden mit Konfigurationen von 2 bis 10 Stationen für Modelle wie 4V210-08 und 4V110-06 vormontiert geliefert. Kits sind auch für die Modelle 4V310-08 und 4V310-10 erhältlich. Diese Kits minimieren den Platzbedarf bei der Installation und verkürzen die Montagezeit.

Das integrierte Verteilerboden-Design konsolidiert mehrere Ventile auf einer einzigen robusten Basis. Diese Anordnung zentralisiert Versorgungs- und Abluftanschlüsse, optimiert den Platz und vereinfacht pneumatische Verbindungen.

Die Spannungs-Mischfunktion auf einem einzigen Verteiler ermöglicht eine unabhängige Stationsverdrahtung, die das Mischen von AC- und DC-Spannungen innerhalb eines kompakten Blocks unterstützt. Diese Flexibilität ermöglicht unterschiedliche Stromversorgungsanforderungen in industriellen Umgebungen.

Der aus einer Aluminiumlegierung gefertigte Ventilkörper ist leicht und dennoch sehr langlebig, was ihn ideal für anspruchsvolle Industrieumgebungen macht. Die Schiebersäulenstruktur gewährleistet eine hervorragende Abdichtung und eine empfindliche Reaktion bei minimaler Reibung.

Für den ölfreien Betrieb ausgelegt, reduzieren diese Ventile den Wartungsaufwand und verhindern Ölnebelkontaminationen, was besonders in der Lebensmittel- und Elektronikfertigung von Vorteil ist. Eine manuelle Übersteuerung ist standardmäßig enthalten und erleichtert die Installation, Fehlersuche und Notfallnutzung.

Die Spulen sind mit IP65 geschützt, staubdicht und resistent gegen Wasserstrahlen, wodurch sie für raue Arbeitsbedingungen geeignet sind. Die Ventile arbeiten effizient in einem Druckbereich von 0,15 bis 0,8 MPa und haben eine Prüfdruckfestigkeit von 1,2 MPa, um eine Sicherheitsreserve gegen Druckspitzen zu bieten.

Schließlich können diese Ventile über einen weiten Temperaturbereich von -20°C bis +70°C effektiv arbeiten und die meisten Standard-Industrieumgebungen abdecken.

Technische Parameter:

Anwendungen:

Die doppeltwirkende Zylindersteuerung nutzt eine 5/2-Wege-Ventilfunktion, die präzise Ausfahr- und Einfahrvorgänge für pneumatische Aktuatoren ermöglicht. Diese Konfiguration gewährleistet eine effiziente und zuverlässige Steuerung in verschiedenen industriellen Anwendungen.

Mehrzylinder-Automatisierungspanels integrieren Verteilerblöcke, die sowohl die Luftversorgung als auch die Verkabelung zentralisieren. Dieses Design unterstützt kompakte Schaltschränke mit bis zu zehn Ventilstationen und vereinfacht Installations- und Wartungsprozesse.

Ein einziger Verteiler kann Steuerungssysteme mit gemischten Spannungen aufnehmen und gleichzeitig DC 24V SPS-gesteuerte Stationen und AC 220V manuelle Sicherheitsstationen beherbergen. Diese Flexibilität verbessert die Systemintegration und Betriebssicherheit.

Diese Steuerungslösungen spielen eine entscheidende Rolle bei der gerichteten Steuerung in Fertigungs-, Montage- und Verpackungsmaschinen. Sie gewährleisten einen reibungslosen Betrieb und eine präzise Betätigung und ermöglichen eine effiziente industrielle Automatisierung.

Die Steuerungssysteme werden zur Betätigung von Greifern, Klemmen und Positionierungsaktuatoren in Materialtransportprozessen eingesetzt. Ihre zuverlässige Leistung unterstützt genaue und wiederholbare Bewegungen bei automatisierten Handhabungsaufgaben.

Durch den ölfreien Betrieb verhindern diese Systeme eine Ölverschmutzung auf Produktionslinien, was sie besonders für die Lebensmittelverarbeitung und die Elektronikmontage geeignet macht, wo Sauberkeit entscheidend ist.

Wartung und Nachrüstung werden durch Optionen zum Austausch nur von Spulen oder Ventilkörpern vereinfacht, was gezielte Reparaturen ermöglicht, ohne die gesamte Verteilerbaugruppe austauschen zu müssen. Dieser Ansatz reduziert Ausfallzeiten und Wartungskosten.

Anpassung:

Unser pneumatisches Magnetventil AirTac 4V210-08 bietet umfassende Produktanpassungsdienste, um Ihre spezifischen Anforderungen zu erfüllen. Als hochwertiges pneumatisches Magnetventil G1/4 aus langlebiger Aluminiumlegierung ist es für zuverlässige Leistung in verschiedenen industriellen Anwendungen konzipiert.

Wir bieten flexible Optionen für die Spulenspannung, einschließlich DC24V, AC110V und AC220V, sodass Sie die beste Lösung für Ihr System auswählen können. Der Ventiltyp ist ein 5/2-Wege-pilotgesteuertes Richtungssteuerungsventil, das sich für die präzise Steuerung des Luftstroms eignet und mit gefilterter Luft (bis zu 40 μm) kompatibel ist.

Dichtungen aus Standard-NBR-Material gewährleisten einen dichten und effizienten Betrieb. Unsere Magnetventile sind CE-zertifiziert und garantieren die Einhaltung internationaler Sicherheits- und Qualitätsstandards.

Mit einer Mindestbestellmenge von nur 1 Stück bedienen wir sowohl kleine als auch große Bestellungen. Die Preise sind verhandelbar, um Ihnen den besten Wert zu bieten. Die Verpackung erfolgt sicher in Kartons, um das Produkt während des Versands zu schützen.

Wir verfügen über eine starke Lieferfähigkeit von 5000 Stück pro Monat und gewährleisten eine schnelle Lieferung innerhalb von 1-7 Werktagen nach Zahlungseingang. Die Zahlungsbedingungen umfassen T/T, Western Union und PayPal für Ihre Bequemlichkeit.

Wählen Sie unsere AirTac pneumatischen Ventil-Anpassungsdienste für zuverlässige, effiziente und maßgeschneiderte pneumatische Magnetventillösungen.
