Beschreibung des Produkts:
Die 4V-Serie bietet eine vielseitige Auswahl an pilotgesteuerten 5/2-Wege pneumatischen Magnetventilen, einschließlich individueller Ersatzspielen und vormontierten Mehrstation-Sortierungskits.Diese Produkte sind sorgfältig so konzipiert, dass sie eine zuverlässige Steuerung der Druckluft in industriellen Automatisierungssystemen ermöglichenDie Serie unterstützt eine Reihe von Portgrößen von M5 und 1/8 " bis 1/2", mit effektiven Querschnittsflächen, die sich von 12 mm2 bis 50 mm2 erweitern.56 zu 2.80, die unterschiedlichen Aktorgrößen und Geschwindigkeitsanforderungen gerecht werden.
Ventile dieser Baureihe sind als komplette Ein- oder Doppelmagnetvorrichtungen, Ventilkörper für die Einbindung oder den Austausch von Kollektoren erhältlich,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Die Multi-Station-Verteilersätze sind für die Modelle 4V210-08 und 4V110-06 mit 2 bis 10 Stationen vorkonfiguriert.Es gibt auch spezielle Kits für die 4V310-08 und 4V310-10-SerieDieses integrierte Kollektivdesign vereinfacht den Installationsprozess, indem mehrere Ventile auf einer robusten Basis konsolidiert werden, wodurch wertvoller Platz in kompakten Steuerungen eingespart wird.Es verfügt auch über zentralisierte Zufuhr- und Abgasöffnungen., die den Bedarf an externen Einrichtungen minimieren und im Vergleich zu separaten Ventilrohrleitungen das Leckpotenzial verringern.die unabhängige Anschlussleitung der Station ermöglicht die Kombination von Wechselspannung und Gleichspannung innerhalb eines einzelnen Kollektivblocks, die eine große Flexibilität für Systeme bieten, die die Steuerung der SPS neben den manuellen Sicherheitsstationen integrieren.
Das Ventil ist aus einer langlebigen Aluminiumlegierung gefertigt und verfügt über eine gleitende Säulenstruktur, die eine enge Dichtung und einen schnellen Betrieb gewährleistet.Die innere Bohrung ist präzise bearbeitet, um die Reibung zu senken, was zu einem niedrigen Anladungsdruck führt und die Lebensdauer des Ventils verlängert.es muss kontinuierlich versorgt werden (ISO VG32 oder ein gleichwertiges Schmiermittel wird empfohlen)Standardmäßig ist eine manuelle Überschreitung vorhanden, die die Installation und Prüfung ohne Stromversorgung erleichtert.Die Spulen sind für den Schutz mit IP65 bewertet und haben einen Stromverbrauch von etwa 3 VA für Wechselstromvarianten oder 3 W für Gleichstromversionen, je nach Modell.
Der Standardbetriebsdruckbereich für die Ventile der 4V-Reihe beträgt 0,15 bis 0,8 MPa (21 bis 114 psi), wobei der maximale Druck 1,2 MPa (175 psi) beträgt.Diese Ventile sind außerdem so konzipiert, dass sie zuverlässig in einem Temperaturbereich von -20°C bis +70°C arbeiten, so dass sie für eine Vielzahl von Industrieumgebungen geeignet sind.
Eigenschaften:
Die Portgrößenvarianten reichen von M5 und 1/8" bis 1/2" und bieten eine Vielzahl von Modellen, darunter die 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15 Serie.Dieser Bereich sorgt für Kompatibilität zwischen mehreren Anwendungen.
Es ist als 5/2-Wege-Pilot-Gelenkschaltventil ausgelegt und bietet zuverlässige Schaltfunktionen, die für doppelt wirkende Zylinder und pneumatische Aktoren geeignet sind.Benutzer können zwischen Ein- und Doppelmagnetenkonfigurationen wählen, wobei die Doppelmagnetversionen eine Speicherfunktion zur Aufrechterhaltung der Position aufweisen.
Für flexiblere Installationsmöglichkeiten gibt es eine nur mit Ventilkörper ausgestattete Version, die sich ideal für die Integration von Kollektoren oder Ersatzszenarien eignet, bei denen Spulen und Verkabelung bereits vorhanden sind.Einzelne Ersatzespulver in AC220V und DC24V werden für einen bequemen Außendienst angeboten, ohne dass die gesamte Ventilansammlung ausgetauscht werden muss..

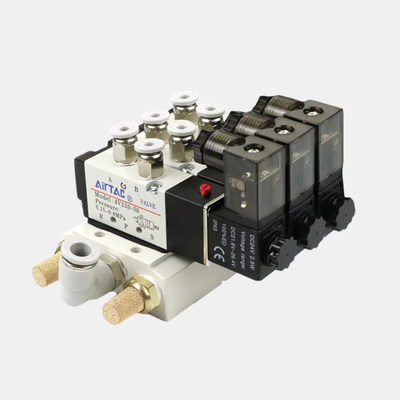

Mehrstations-Verteilersätze werden in Konfigurationen von 2 bis 10 Stationen vormontiert und speziell für Modelle wie 4V210-08 und 4V110-06 entwickelt.mit zusätzlichen Kits für die Modelle 4V310-08 und 4V310-10Diese Kits tragen dazu bei, die Installationsfläche zu reduzieren und die Montagezeit erheblich zu verkürzen.
Eine integrierte Kollektorbasis vereinfacht die Einrichtung durch die Konsolidierung mehrerer Ventile auf eine einzige robuste Basis mit zentralen Versorgungs- und Abgasöffnungen.Unabhängige Verkabelung an jeder Station ermöglicht Spannungsmischung auf einem kompakten Kollektivblock, wodurch sowohl Wechselspannung als auch Gleichspannung effizient nebeneinander bestehen können.
Das Ventil ist aus einer langlebigen Aluminiumlegierung gefertigt und ist leichtgewichtig, aber robust und eignet sich für anspruchsvolle industrielle Umgebungen.Die gleitende Säulenstruktur sorgt für eine ausgezeichnete Dichtung und eine hochempfindliche Reaktion mit minimalem Reibung.
Das Ventil funktioniert ohne Schmierung, vereinfacht die Wartungsverfahren und verhindert die Kontamination durch Ölnebel, was bei der Lebensmittelverarbeitung oder der Montage von Elektronik von entscheidender Bedeutung ist.Eine manuelle Überschrift ist als Standardfunktion zur Unterstützung der Installation enthalten, Debugging und Notfalloperationen.
Die Spulen sind nach IP65-Normen geschützt, wodurch sie staubdicht und wasserdicht sind und eine zuverlässige Leistung unter rauen Bedingungen gewährleisten.mit einer Leistung von mehr als 50 Watt,, während eine Druckdichte von 1,2 MPa eine Sicherheitsgrenze gegen Druckspitzen bietet.
Schließlich ist das Ventil so konzipiert, dass es in einem breiten Temperaturbereich von -20°C bis +70°C effizient arbeitet und den typischen industriellen Umgebungstemperaturanforderungen entspricht.
Technische Parameter:
| Spulenspannungsoptionen |
Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, oder wenn die Leistung des Geräts nicht übersteigt. |
| Reaktionszeit |
≤ 0,03 S |
| Typ des Ventils |
5/2-Wege-Pilot-gesteuertes Richtungsregelungsventil |
| Körpermaterial |
Aluminiumlegierung |
| Dichtungsmaterial |
NBR (Standard) |
| Flüssigkeit |
Luft (filtert auf 40 μm) |
Anwendungen:
Zylindersteuerung mit Doppelwirkung
Die 5/2-Wege-Funktion erleichtert die Ausdehnung und Einziehung von pneumatischen Aktoren und ermöglicht eine präzise Steuerung von doppelt wirkenden Zylindern.Diese Konfiguration gewährleistet eine effiziente und zuverlässige Bewegung in verschiedenen industriellen Anwendungen.
Mehrzylinder-Automatisierungsplatten
Die Mehrzylinder-Automatisierungsanlagen nutzen verschiedene Kits, um sowohl die Luftzufuhr als auch die Verkabelung zu zentralisieren.Verbesserung der Organisation und Rationalisierung der Systemintegration.
Mischspannungssteuerungssysteme
Ein einzelner Verteiler kann Stationen aufnehmen, die sowohl von Gleichspannung 24V-SPS-Systemen als auch von AC 220V-Handsicherheitsstationen angetrieben werden.Diese Funktion ermöglicht vielseitige Steuerungseinrichtungen, die automatische und manuelle Operationen innerhalb desselben Systems kombinieren können.
Anwendungen in der industriellen Automatisierung
Diese Steuerungslösungen werden in der industriellen Automatisierung weit verbreitet und bieten eine Richtungskontrolle für Maschinen, die an Fertigungs-, Montage- und Verpackungsprozessen beteiligt sind.Ihre robuste Leistung unterstützt eine höhere Produktivität in der Fabrik.
Fähigkeit, mit Material umzugehen
Die Steuerungssysteme verwalten Greifer, Klemmen und Positionierer effektiv und sind somit ideal für verschiedene Materialbearbeitungsarbeiten geeignet.Eine solche präzise Steuerung trägt zu einer besseren Genauigkeit und Effizienz bei der Handhabung bei.
Lebensmittel- und Elektronik-Versammlung
Diese Systeme, die schmierstofffrei funktionieren, verhindern eine Ölkontamination an den Produktionslinien, was in Lebensmittel- und Elektronikmontageumgebungen von entscheidender Bedeutung ist.Dies stellt die Qualität der Produkte und die Einhaltung strenger Reinheitsstandards sicher..
Instandhaltung und Nachrüstung
Die Wartung und Nachrüstung werden vereinfacht, indem Ersatzespulen und nur für die Ventilkarosserie verfügbare Optionen angeboten werden.Dieser Ansatz ermöglicht gezielte Reparaturen, ohne dass die gesamte Kollektionsanlage ausgetauscht werden muss, wodurch Ausfallzeiten und Wartungskosten verringert werden.
Anpassung:
AirTac bietet kundenspezifische G1/4 pneumatische Magnetventillösungen mit der Modellnummer 4V210-08 an, die auf unterschiedliche Anwendungsbedürfnisse zugeschnitten sind.Dieses Pneumatikventil sorgt für zuverlässige Leistung und hohe QualitätWir stellen eine Mindestbestellmenge von nur 1 Einheit zur Verfügung, mit einem Preis, der durch Verhandlungen zur Verfügung steht, um Ihren Projektanforderungen gerecht zu werden.
Unser Pneumatikventil verfügt über einen 5/2-Wege-Pilot-betriebenen Richtungsregelungsventil-Typ, aus langlebigem Aluminiumlegierungsmaterial und mit Standard-NBR-Dichtungsmaterial ausgestattet.Es ist für den Einsatz mit gefilterter Luft bis zu 40 μm optimiert, um einen effizienten und dauerhaften Betrieb zu gewährleisten.
Kunden können aus mehreren Spulenspannungsoptionen wählen, darunter DC24V, AC110V und AC220V, um ihre Systemspezifikationen am besten zu erfüllen.
Mit einer starken Versorgungsfähigkeit von 5000 Stück pro Monat garantieren wir eine schnelle Lieferung innerhalb von 1-7 Werktagen nach Zahlung. Die Zahlungsbedingungen sind flexibel, akzeptieren T / T, Western Union und PayPal.
Vertrauen Sie AirTac für Ihre G1/4 pneumatischen Magnetventilbedürfnisse, die Qualität, Anpassung und hervorragenden Service kombinieren, um Ihre pneumatischen Ventil-Anwendungen zu unterstützen.
Unterstützung und Dienstleistungen:
Unser Pneumatisches Magnetventil ist so konzipiert, dass es in verschiedenen Industrieanwendungen eine zuverlässige und effiziente Leistung bietet.Wir bieten umfassende technische Unterstützung und Dienstleistungen, einschließlich Installationsführung, Hilfe bei der Fehlerbehebung und Wartungsempfehlungen.
Bei der Montage ist der Produkthandbuch zu lesen, um die richtigen elektrischen Anschlüsse und pneumatischen Anschlüsse zu überprüfen.Eine ordnungsgemäße Montage ist von entscheidender Bedeutung, um Betriebsprobleme zu vermeiden und die Lebensdauer des Ventils zu verlängern.
Wenn Sie Betriebsprobleme haben, kann unser technisches Support-Team bei der Diagnose helfen, um Probleme wie Spulenstörungen, Luftlecks oder elektrische Störungen zu identifizieren.Wir empfehlen regelmäßige Inspektion und Reinigung, um Kontamination zu vermeiden und eine reibungslose Ventilfunktion zu gewährleisten..
Wir bieten auch Reparaturleistungen und Ersatzteile an, um Ausfallzeiten zu minimieren und die Effizienz Ihres Systems zu erhalten.Unsere Experten können bei der Auswahl und Anpassung von Ventilen zur Erfüllung spezifischer Anwendungsbedürfnisse beraten.
Durch die Nutzung unserer technischen Unterstützung und Dienstleistungen können Sie die Leistung und Haltbarkeit Ihrer pneumatischen Magnetventile maximieren, um einen konsistenten und zuverlässigen Betrieb Ihrer pneumatischen Systeme zu gewährleisten.
