Produktbeschreibung:

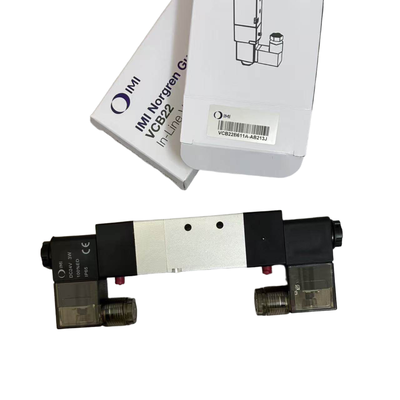

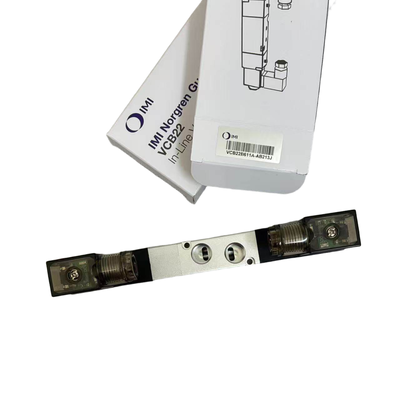

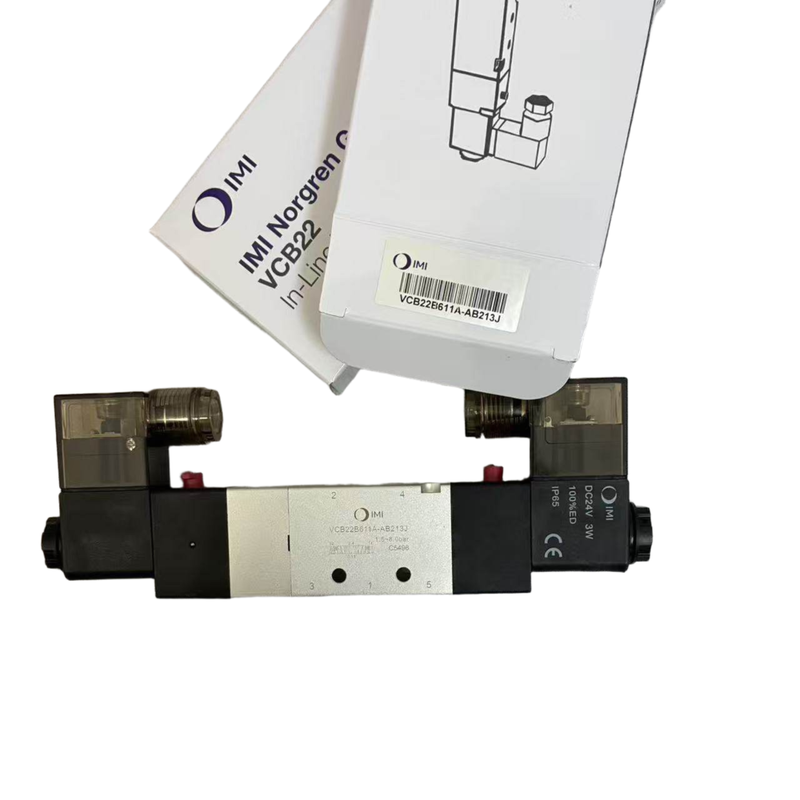

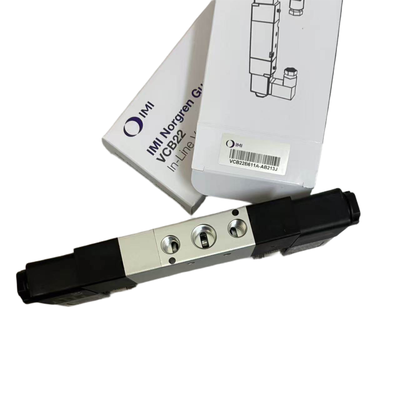

Die IMI Norgren VCB22 Serie ist ein Hochleistungs-Solenoid-gesteuertes Spulenventil, das für 3/2-, 5/2- und 5/3-Wege-Steuerfunktionen entwickelt wurde. Dies macht es sehr gut geeignet für eine Vielzahl von industriellen pneumatischen Automatisierungsaufgaben. Seine robuste Konstruktion umfasst ein kompaktes Aluminiumgehäuse, ausgestattet mit Standard-LED-Anzeigen und einer internen Pilotluftversorgung, die einen zuverlässigen und effizienten Betrieb gewährleistet.
Mit Durchflussraten von 245 bis 3350 Litern pro Minute erfüllt die VCB22 Serie effektiv die Anforderungen pneumatischer Kreisläufe, die von kleinen Miniaturanwendungen bis hin zu Hochdurchflussanforderungen reichen. Diese Vielseitigkeit ermöglicht es, verschiedene betriebliche Bedürfnisse in industriellen Umgebungen zu erfüllen.
Die Ventile der VCB22 Serie sind in vier verschiedenen Breiten erhältlich – 18 mm, 22 mm, 27 mm und 34 mm – und bieten mehrere Anschlussgrößen, darunter M5, G1/8, G1/4, G3/8 und G1/2. Zusätzlich sind NAMUR-Montageoptionen verfügbar, die eine einfache Integration ermöglichen. Das Sub-Base-System erleichtert die Montage von Verteilerblöcken und vereinfacht die Wartungsverfahren.
Aufgrund dieser Merkmale wird die VCB22 Serie in verschiedenen Branchen wie Verpackungsmaschinen, Automobilherstellung, Lebensmittel- und Getränkeproduktion, Textilmaschinen, chemische Verarbeitung und allgemeine industrielle Automatisierungslösungen eingesetzt.
Merkmale:
Erleben Sie die Zuverlässigkeit von originalen IMI Norgren industriellen Magnetventilen, einer Marke, die für Qualität und Leistung steht. Diese Ventile sind in verschiedenen Wege-Steuerkonfigurationen erhältlich, darunter 3/2, 5/2 und 5/3 , sodass Sie die perfekte Option für Ihre industriellen Anwendungen auswählen können.
Wählen Sie aus vier verschiedenen Ventilbreiten , um Ihren Systemanforderungen gerecht zu werden: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D). Diese Vielfalt gewährleistet Kompatibilität mit einer breiten Palette von Geräten und Rohrleitungssystemen.
Die Ventile werden mit umfassenden Anschlussoptionen geliefert, wie z. B. M5, G1/8, G1/4, G3/8 und G1/2, einschließlich der NAMUR-Standards G1/4 und G3/8, was Flexibilität und einfache Installation in verschiedenen industriellen Umgebungen bietet.
Diese Ventile sind auf Effizienz ausgelegt und bieten eine hohe Durchflusskapazität von 245 bis 3350 Litern pro Minute bei 6 bar Eingangsdruck mit einem Druckabfall von 1 bar. Dies macht sie ideal für anspruchsvolle pneumatische Steuerungsaufgaben.
Zur einfachen Überwachung ist eine LED-Anzeige standardmäßig enthalten, die den Stromstatus auf einen Blick klar anzeigt. Zusätzlich ermöglicht eine Druck- und Dreh-Handbetätigung eine einfache Inbetriebnahme und Wartung.
Diese Ventile unterstützen eine 100%ige Dauerbetriebsbewertung und gewährleisten so eine zuverlässige Leistung über längere Zeiträume. Die robuste Schutzart IP65 stellt sicher, dass sie rauen industriellen Bedingungen standhalten, während das Aluminiumgehäuse leichte Haltbarkeit bietet.
Abgedichtet mit NBR-Materialien , die für Druckluft geeignet sind, verwenden die Ventile ein Sub-Base-Montagesystem zur Vereinfachung der Rohrleitungen und zur Ermöglichung von Verteilerkonfigurationen. Das Design beinhaltet eine interne Pilotluftversorgung , wodurch externe Pilotluftquellen überflüssig werden.
Spannungsschwankungen werden mit einer ±10% Toleranz bei der Betriebsspannung effektiv verwaltet. Die Ventile sind entweder als Einzelmagnet (Feder-Rückstellung) oder Doppelmagnet erhältlich, um Ihren Steuerungsanforderungen zu entsprechen.
Für 5/3-Wege-Steuerventile werden drei Mittelstellungen angeboten: Alle Anschlüsse blockiert (APB) , Mittelstellung offene Entlüftung (COE) und Mittelstellung offener Druck (COP) , was vielseitige Optionen für komplexe pneumatische Kreisläufe bietet.
Technische Parameter:
| Betriebsdruck |
1,5 bis 8 Bar |
| Serie |
VCB22 |
| Funktionen |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Ventiltyp |
Solenoid-betätigtes Spulenventil |
| Medium |
Druckluft, gefiltert auf 40 μm, geschmiert oder ungeschmiert |
| Marke |
IMI Norgren |
Anwendungen:
Anwendungen von Norgren VCB22 Serie Magnetventilen
Die Magnetventile der Norgren VCB22 Serie finden aufgrund ihrer zuverlässigen und präzisen pneumatischen Steuerungsfunktionen breite Anwendung in verschiedenen Industriesektoren.
In der Verpackungsmaschinenindustrie werden diese Ventile häufig zur pneumatischen Betätigungssteuerung in Prozessen wie Lebensmittelverpackung, Kartonformung und Abfülllinien eingesetzt. Ihre Effizienz trägt zur Optimierung der Produktion und zur Aufrechterhaltung einer gleichbleibenden Qualität bei.
In der Automobilherstellung spielen die Ventile eine wichtige Rolle beim Umschalten von Luftkreisläufen für Schweißvorrichtungen, Montagelinien und Roboterarbeitszellen und ermöglichen eine reibungslose und kontrollierte Automatisierung während des gesamten Herstellungsprozesses.
Der Lebensmittel- und Getränkesektor profitiert von den automatisierten Steuerungsfähigkeiten der VCB22 Serie in Abfüllanlagen, Etikettiermaschinen und Sortiersystemen, was Hochgeschwindigkeits- und hygienische Abläufe unterstützt.
Für Textilmaschinen liefern diese Magnetventile pneumatische Antriebsfunktionen, die für Webstühle, Färbeanlagen und Stoffhandhabungslinien unerlässlich sind und zu einer verbesserten Betriebszuverlässigkeit beitragen.
In der chemischen und pharmazeutischen Industrie bieten sie eine pneumatische Isolierung innerhalb von Prozesssteuerungs-Flüssigkeitskreisläufen. Es ist jedoch wichtig, die Medienkompatibilität zu überprüfen, um eine optimale Leistung und Sicherheit zu gewährleisten.
Der Elektronik- und Halbleitersektor nutzt diese Ventile für präzise pneumatische Steuerungen in Reinraumgeräten, Leiterplattenbestückung (PCB) und Inspektionssystemen, wo Genauigkeit und Sauberkeit von größter Bedeutung sind.
Allgemeiner in der industriellen Automatisierung erleichtern die Ventile die Wege-Steuerung für verschiedene Anwendungen, einschließlich Maschinenbe- und -entladung, Förderbänder, Aufzüge und Drehtische, wodurch die Flexibilität der Automatisierung erhöht wird.
Die Ventile sind auch so konzipiert, dass sie NAMUR-Anwendungsstandards erfüllen, was eine direkte Montage an pneumatischen Aktuatoren wie Zylindern und Regelventilen ermöglicht, was die Integration und Wartung vereinfacht.
Schließlich unterstützt die Norgren VCB22 Serie in Verteilersystemen die zentrale Mehrventilinstallation über Sub-Bases, was gestraffte und kompakte integrierte Rohrleitungslösungen ermöglicht.
Support und Dienstleistungen:
Norgren bietet umfassenden technischen Support und Dienstleistungen für seine Magnetventilprodukte, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten. Unser Support-Team ist darauf vorbereitet, Sie bei der Produktauswahl, Installationsanleitung, Fehlerbehebung und Wartungsberatung zu unterstützen. Wir bieten detaillierte Produktdokumentationen, einschließlich Datenblättern, Schaltplänen und Installationshandbüchern, um die ordnungsgemäße Verwendung und Integration unserer Magnetventile in Ihre Systeme zu erleichtern.
Zusätzlich zum technischen Support bietet Norgren Reparatur- und Wartungsdienste an, um die Lebensdauer Ihrer Magnetventile zu verlängern. Unsere erfahrenen Techniker können Diagnosen, Ersatzteilwechsel und Überholungen mit originalen Norgren-Komponenten durchführen. Wir bieten auch Schulungen und Workshops an, um Kunden und Partnern zu helfen, ihr Verständnis von Magnetventiltechnologien und -anwendungen zu vertiefen.
Für kundenspezifische Lösungen arbeitet das Ingenieurteam von Norgren mit Kunden zusammen, um maßgeschneiderte Magnetventilkonfigurationen zu entwickeln, die spezifische Betriebsanforderungen erfüllen. Unser Engagement ist es, zuverlässige, qualitativ hochwertige Produkte zu liefern, die durch fachkundigen Service unterstützt werden, um Ihre Betriebseffizienz zu steigern und Ausfallzeiten zu reduzieren.
Verpackung und Versand:
Das Norgren Magnetventil wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jedes Ventil ist in einem stabilen, passgenauen Karton mit schützenden Schaumstoffeinsätzen verpackt, um Schäden durch Stöße und Vibrationen zu vermeiden.
Alle Produkte durchlaufen vor der Verpackung eine gründliche Inspektion und Testphase, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Die Verpackung ist klar mit Produktdetails, Handhabungsanweisungen und Sicherheitsinformationen gekennzeichnet, um eine einfache Identifizierung und ordnungsgemäße Handhabung zu ermöglichen.
Für den Versand wird das Norgren Magnetventil mit vertrauenswürdigen Spediteuren mit Tracking-Optionen versendet, um eine pünktliche und sichere Lieferung an den angegebenen Standort des Kunden zu gewährleisten.
Sonderversandvereinbarungen können auf Anfrage getroffen werden, um beschleunigte Lieferungen oder spezielle Handhabungsanforderungen zu erfüllen.
