Produktbeschreibung:

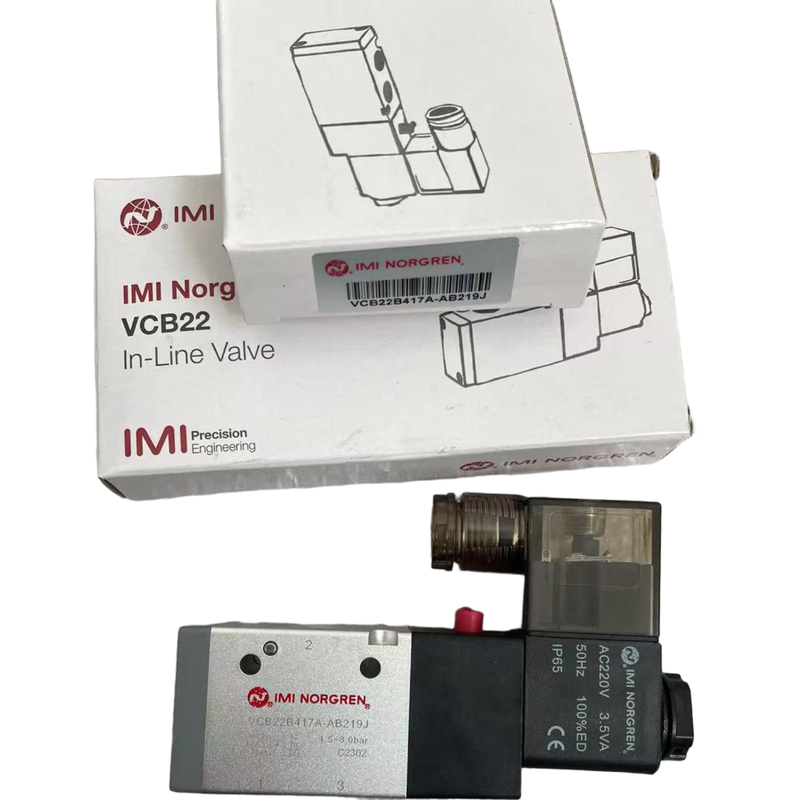

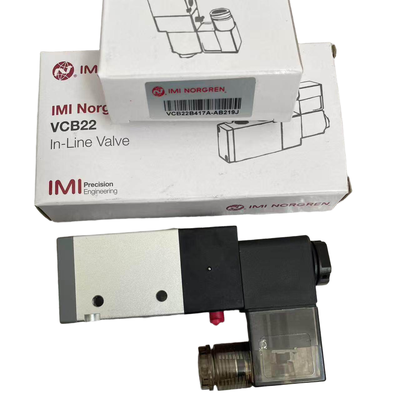

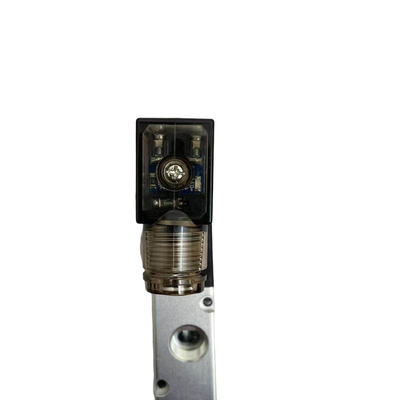

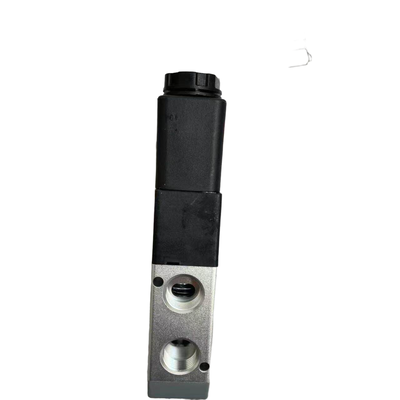

Die IMI Norgren VCB22 Serie repräsentiert ein Hochleistungs-Solenoid-gesteuertes Spulenventil, das vielseitige Richtungssteuerungsfunktionen bietet, einschließlich 3/2-, 5/2- und 5/3-Konfigurationen. Entwickelt zur Unterstützung eines breiten Spektrums industrieller pneumatischer Automatisierungsanforderungen, zeichnet sich diese Serie in verschiedenen Anwendungen aus, die einen zuverlässigen und effizienten Ventilbetrieb erfordern.
Die VCB22 Serie ist mit einem kompakten Aluminiumgehäuse konstruiert und mit Standard-LED-Anzeigen und einer internen Pilotluftversorgung ausgestattet. Sie bietet beeindruckende Durchflusskapazitäten von 245 bis 3350 Litern pro Minute und bedient damit effektiv pneumatische Kreisläufe von kleinen bis zu hohen Durchflussanforderungen. Dies macht die Serie für verschiedene Betriebsumgebungen geeignet.
Die Ventile sind in vier verschiedenen Breiten erhältlich – 18 mm, 22 mm, 27 mm und 34 mm – und unterstützen mehrere Anschlussgrößen, darunter M5, G1/8, G1/4, G3/8 und G1/2. Darüber hinaus verfügt die Serie über NAMUR-Montageoptionen und ein Nebenblocksystem, das eine einfache Montage und Wartung von Verteilerblöcken ermöglicht. Diese Designelemente verbessern die Benutzerfreundlichkeit und die Integration in komplexe pneumatische Systeme.
Aufgrund ihrer robusten Konstruktion und flexiblen Konfigurationen werden VCB22-Ventile in einer Vielzahl von Industrien weit verbreitet eingesetzt. Häufige Anwendungen sind Verpackungsmaschinen, Automobilherstellung, Lebensmittel- und Getränkeproduktion, Textilausrüstung, chemische Verarbeitung und allgemeine industrielle Automatisierung, wo eine zuverlässige pneumatische Steuerung unerlässlich ist.
Merkmale:
Wir stellen vor: die Original IMI Norgren industriellen Magnetventile, bekannt für ihre vertrauenswürdige Markenqualität und zuverlässige Leistung in verschiedenen industriellen Anwendungen. Diese Ventile sind in mehreren Richtungssteuerkonfigurationen erhältlich, darunter 3/2, 5/2 und 5/3 , die vielfältige Steuerungsanforderungen erfüllen.
Kunden können aus vier verschiedenen Ventilbreiten wählen: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D). Darüber hinaus bieten diese Ventile eine umfassende Auswahl an Anschlussoptionen wie M5, G1/8, G1/4, G3/8 und G1/2, zusammen mit NAMUR G1/4 und G3/8 Varianten, um spezifische Installationsanforderungen zu erfüllen.
Entwickelt für hohe Effizienz, unterstützen die Ventile eine hohe Durchflusskapazität von 245 bis 3350 Litern pro Minute bei 6 bar Eingangsdruck mit einem Druckabfall von 1 bar. Ausgestattet mit einer LED-Anzeige als Standard, bieten sie jederzeit klare Sicht auf den Stromstatus.
Die Benutzerfreundlichkeit wird durch die Druck- und Drehverriegelungs-Handbetätigung verbessert, was die Inbetriebnahme und Wartungsarbeiten vereinfacht. Darüber hinaus sind diese Ventile für 100% Dauerbetrieb ausgelegt und gewährleisten einen zuverlässigen Betrieb während verlängerter Serviceperioden.
Gebaut, um anspruchsvollen Umgebungen standzuhalten, verfügen sie über eine Schutzart IP65 , die Beständigkeit gegen Staub und Wassereintritt bietet. Das robuste und dennoch leichte Aluminiumgehäuse in Kombination mit NBR-Dichtungen macht sie ideal für Druckluftservice in industriellen Umgebungen.
Die Installation wird durch das Nebenblock-Montagesystem vereinfacht, das die Verrohrung vereinfacht und die Montage von Verteilerblöcken unterstützt. Die Ventile arbeiten mit einer internen Pilotluftversorgung , wodurch eine externe Pilotierung entfällt.
Mit einer Spannungs-Toleranz von ±10% können diese Ventile Schwankungen, die häufig in industriellen Stromversorgungen vorkommen, sicher aufnehmen. Sie sind entweder als Einzelmagnetventil (Feder-Rückstellung) oder Doppelmagnetventil Konfigurationen erhältlich, um den Steuerungspräferenzen am besten zu entsprechen.
Für den 5/3-Ventiltyp werden drei Mittelstellungen angeboten: Alle Anschlüsse blockiert (APB) , Mittel-offene Entlüftung (COE) und Mittel-offener Druck (COP) , was Flexibilität bei den Steuerungsstrategien bietet.
Technische Parameter:
| Ventiltyp |
Solenoid-gesteuertes Spulenventil |
| Betriebsdruck |
1,5 bis 8 Bar |
| Medium |
Druckluft, gefiltert auf 40 µm, geschmiert oder ungeschmiert |
| Serie |
VCB22 |
| Funktionen |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Marke |
IMI Norgren |
Anwendungen:
Anwendungen von Norgren VCB22 Serie Magnetventilen
Die Magnetventile der Norgren VCB22 Serie werden aufgrund ihrer zuverlässigen Leistung und Vielseitigkeit in einer Vielzahl von Industriesektoren eingesetzt.
Verpackungsmaschinen
Diese Ventile werden häufig zur Steuerung pneumatischer Betätigungen in Lebensmittelverpackungsprozessen, Kartonformungsvorgängen und automatisierten Abfüllanlagen eingesetzt, um Effizienz und Genauigkeit zu gewährleisten.
Automobilherstellung
In der Automobilindustrie steuern die Ventile den Luftkreislauf für Schweißvorrichtungen, Montagelinien und Roboter-Arbeitszellen und tragen so zu optimierten Produktionsabläufen bei.
Lebensmittel und Getränke
Die Ventile bieten automatisierte Steuerungslösungen für Abfüllanlagen, Etikettiermaschinen und Sortiersysteme im Lebensmittel- und Getränkesektor und verbessern die Automatisierung und den Durchsatz.
Textilmaschinen
In Textilmaschinen unterstützen die Magnetventile pneumatische Antriebe für Webstühle, Färbeanlagen und Stoffhandhabungslinien und spielen eine entscheidende Rolle bei der Prozessautomatisierung.
Chemie und Pharmazie
In chemischen und pharmazeutischen Umgebungen ermöglichen diese Ventile die pneumatische Isolierung in Prozesssteuerungs-Flüssigkeitskreisläufen. Es ist wichtig, die Medienkompatibilität vor der Verwendung zu überprüfen.
Elektronik und Halbleiter
Präzise pneumatische Steuerung wird in Reinraumgeräten, Leiterplatten-Montagelinien und Inspektionssystemen in der Elektronik- und Halbleiterindustrie durch den Einsatz von VCB22-Serienventilen erreicht.
Allgemeine industrielle Automatisierung
Die Ventile dienen auch allgemeinen industriellen Automatisierungsanforderungen, indem sie die Richtungssteuerung für Maschinenbe- und -entladung, Förderbänder, Aufzüge und Drehtische bieten.
NAMUR-Anwendungen
Diese Magnetventile sind nach NAMUR-Standards konzipiert und ermöglichen die direkte Montage an pneumatischen Aktuatoren wie Zylindern und Regelventilen, was eine einfache Integration ermöglicht.
Verteiler-Systeme
Für zentrale Installationen können die Ventile der VCB22-Serie mit Nebenblöcken in Mehrventil-Verteilersystemen montiert werden, was eine integrierte Verrohrung und eine optimierte Steuerung ermöglicht.
Support und Dienstleistungen:
Norgren Magnetventile sind darauf ausgelegt, eine zuverlässige und effiziente Steuerung des Flüssigkeits- und Luftstroms in verschiedenen industriellen Anwendungen zu gewährleisten. Für technischen Support konsultieren Sie bitte die Produktdatenblätter und Installationshandbücher, die auf der Norgren-Website verfügbar sind, um eine korrekte Auswahl, Installation und Bedienung sicherzustellen.
Unser technisches Support-Team steht Ihnen zur Verfügung, um Sie bei der Produktauswahl, Fehlerbehebung und Wartungsberatung zu unterstützen, um die Leistung und Lebensdauer Ihres Magnetventils zu maximieren. Regelmäßige Wartung wird empfohlen, um Kontamination und Verschleiß zu vermeiden, die die Ventilfunktionalität beeinträchtigen können.
Ersatzteile und Komponenten für Norgren Magnetventile sind erhältlich, um Reparatur- und Überholungsbedarf zu unterstützen. Detaillierte Serviceanleitungen finden Sie in den produktspezifischen Serviceanweisungen, die Ihrem Ventil beiliegen oder online verfügbar sind.
Norgren bietet auch Schulungs- und Supportdienste an, um Kunden bei der Optimierung der Nutzung ihrer Magnetventile und integrierten Systeme zu unterstützen. Stellen Sie für umfassenden Support sicher, dass alle Installations- und Betriebsabläufe den empfohlenen Richtlinien folgen, um die Produktgarantie und Sicherheitsstandards aufrechtzuerhalten.
Verpackung und Versand:
Das Norgren Magnetventil wird sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten. Jedes Ventil ist einzeln in antistatisches Material eingewickelt und in eine passgenaue Schaumstoffeinlage gelegt, um Bewegung und Beschädigung zu verhindern.
Das verpackte Produkt wird dann in einen stabilen Karton aus Wellpappe mit klarer Beschriftung zur einfachen Identifizierung gelegt. Alle notwendigen Dokumentationen, einschließlich Installationsanweisungen und Garantieinformationen, sind im Paket enthalten.
Für den Versand verwenden wir zuverlässige Spediteure mit Tracking-Optionen, um eine pünktliche und sichere Lieferung zu gewährleisten. Das Norgren Magnetventil wird mit entsprechenden Handhabungsanweisungen versendet, um die Produktintegrität während des gesamten Versandprozesses zu erhalten.
