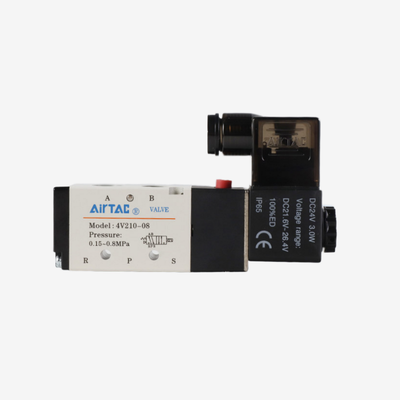

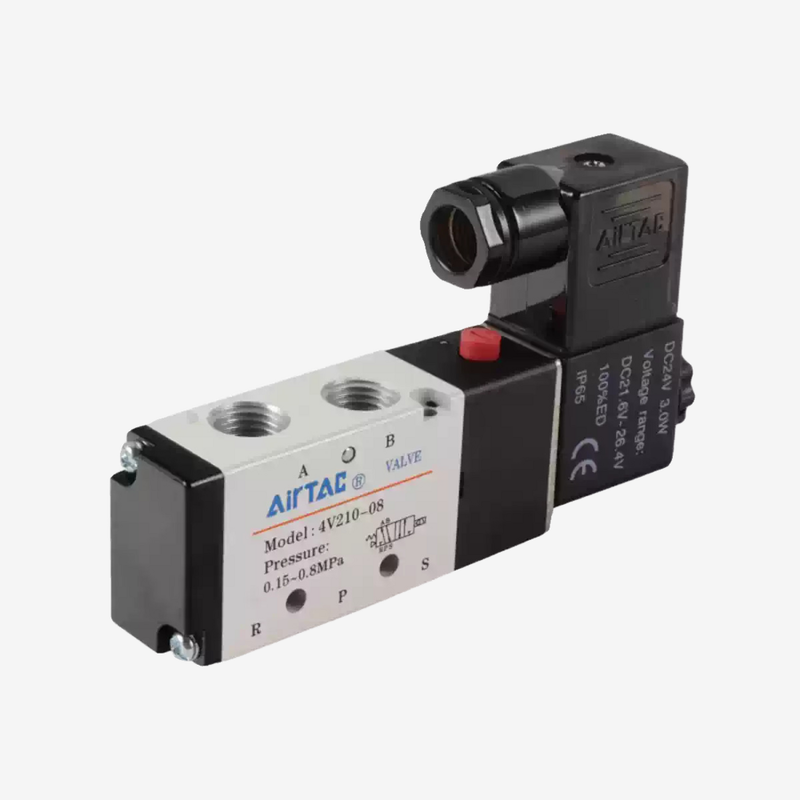

Produktbeschreibung:
Die Serie 4V bietet eine umfassende Auswahl an pilotgesteuerten 5/2-Wege-Pneumatik-Magnetventilen, einschließlich einzelner Ersatzspulen und vormontierter Mehrstationen-Verteilerkits. Diese Produkte sind darauf ausgelegt, eine zuverlässige gerichtete Steuerung von Druckluft in industriellen Automatisierungssystemen zu gewährleisten. Die Ventilreihe verfügt über Anschlussgrößen von 1/8″ bis 1/2″ mit Durchflusskapazitäten (Cv) von etwa 0,56 bis 2,80, die verschiedene Aktuatorabmessungen und Geschwindigkeitsanforderungen erfüllen.
Ventile der Serie 4V sind als komplette Einzel- oder Doppelspulen-Baugruppen erhältlich. Zusätzlich können Ventilgehäuse allein für die Verteilermontage oder als Ersatzteile geliefert werden. Zu Wartungszwecken werden einzelne Ersatzspulen in den Optionen AC220V oder DC24V angeboten. Die Mehrstationen-Verteilerkits sind in Konfigurationen von 2 bis 10 Stationen für die Modelle 4V210-08 und 4V110-06 vorkonfiguriert, während spezielle Kits für die Serien 4V310-08 und 4V310-10 erhältlich sind. Dieses Verteilerdesign zentralisiert die Einlass- (P) und Auslass- (R/S) Anschlüsse und reduziert die Anzahl der externen Fittings und potenziellen Leckstellen um mehr als 70 % im Vergleich zur individuellen Verrohrung jedes Ventils. Darüber hinaus unterstützt die unabhängige Stationsverdrahtung die Mischung von AC- und DC-Spannungen auf einem einzigen Verteilerblock, was Vielseitigkeit für Systeme bietet, die SPS-Steuerungen mit manuellen Sicherheitsschaltern integrieren.
Die Ventilgehäuse sind aus einer Aluminiumlegierung gefertigt und verfügen über eine Schiebersäulenstruktur, die eine empfindliche Reaktion und minimale Reibung gewährleistet. Diese Ventile erfordern keine Ölschmierung; wenn jedoch geschmierte Luft verwendet wird, muss diese kontinuierlich zugeführt werden, wobei ISO VG32 oder ein gleichwertiges Schmiermittel empfohlen wird. Ein manueller Übersteuerungsmechanismus ist standardmäßig enthalten und erleichtert die Installation und Fehlerbehebung ohne elektrische Energie. Die Spulen haben eine Schutzart von IP65 und verbrauchen je nach Variante etwa 3 VA (AC) oder 3 W (DC). Der Standardbetriebsdruckbereich liegt zwischen 0,15 und 0,8 MPa (21 bis 114 psi), mit Prüfdrücken zwischen 1,2 und 1,5 MPa, abhängig von der Quelle.
Merkmale:

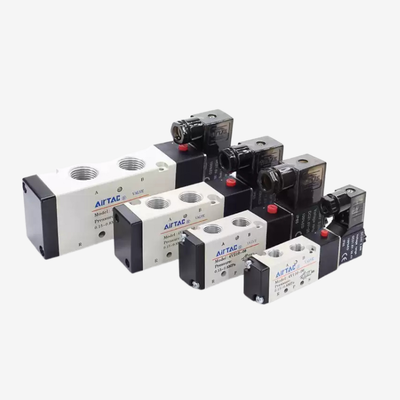

Die verfügbaren Anschlussgrößen reichen von 1/8″ bis 1/2″ und umfassen verschiedene Modelle wie 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15. Diese Vielfalt gewährleistet die Kompatibilität mit einer breiten Palette von pneumatischen Systemen.

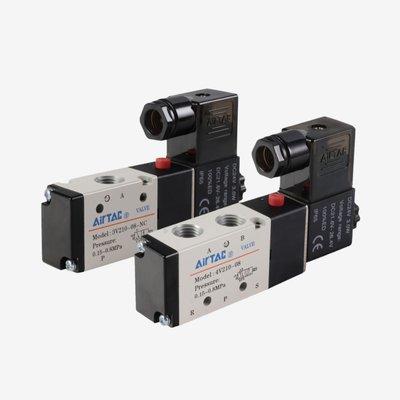

Diese Serie verfügt über eine 5/2-Wege-Pilotsteuerung, die eine zuverlässige Schaltfunktion speziell für doppeltwirkende Zylinder und pneumatische Aktuatoren garantiert. Das System bietet sowohl Einzel- als auch Doppelspulenoptionen; insbesondere bieten Doppelspulenversionen eine Speicherfunktion, die die Ventilposition effektiv hält.
Für weitere Anpassungen sind Ventilgehäuse allein erhältlich. Diese eignen sich ideal für die Verteilermontage oder als Ersatzteile, bei denen Spulen und Verkabelung bereits installiert sind. Darüber hinaus sind einzelne Ersatzspulen in Varianten für AC220V und DC24V erhältlich, was eine einfache Wartung vor Ort ohne Austausch des gesamten Ventils ermöglicht.
Mehrstationen-Verteilerkits werden in vormontierten Konfigurationen von 2 bis 10 Stationen für Modelle wie 4V210-08 und 4V110-06 angeboten. Es gibt auch Kits für 4V310-08 und 4V310-10, die den Installationsplatzbedarf und die Montagezeit erheblich reduzieren.
Eine zentralisierte Luftlogistik wird durch einheitliche P- und R/S-Anschlüsse mit großem Durchmesser ermöglicht, die die Anzahl der externen Fittings und potenziellen Leckstellen um über 70 % reduzieren. Darüber hinaus unterstützt das Design die Spannungsverschmelzung auf einem Verteiler, mit unabhängiger Stationsverdrahtung, die die Mischung von AC- und DC-Spannungen auf einem kompakten Block ermöglicht.
Die modulare Erweiterungsfähigkeit des Systems umfasst Blindplatten zum Abdichten ungenutzter Stationen, was zukünftige Upgrades ermöglicht, ohne die Hauptluftversorgung neu verlegen zu müssen. Das Ventilgehäuse ist aus einer Aluminiumlegierung gefertigt und bietet ein leichtes, aber robustes Design, das für anspruchsvolle Industrieumgebungen geeignet ist.
Durch die Verwendung einer Schiebersäulenstruktur bieten die Ventile eine ausgezeichnete Abdichtung und eine empfindliche Reaktion bei minimaler Reibung. Sie arbeiten auch ohne Schmierung, was die Wartung vereinfacht und Risiken der Ölnebelkontamination in empfindlichen Bereichen wie der Lebensmittelverarbeitung oder der Elektronikmontage eliminiert.
Jedes Ventil ist mit einer standardmäßigen manuellen Übersteuerung ausgestattet, um Installation, Fehlersuche und Notbetrieb zu erleichtern. Die Spulen sind nach IP65 geschützt, was sie staubdicht und resistent gegen Wasserstrahlen macht, ideal für raue Umgebungsbedingungen.
Der Betriebsdruckbereich liegt zwischen 0,15 und 0,8 MPa, wodurch diese Ventile für ein breites Spektrum industrieller Pneumatikanwendungen geeignet sind. Darüber hinaus gewährleistet eine Prüfdruckfestigkeit von 1,2 bis 1,5 MPa eine Sicherheitsreserve, um Druckspitzen effektiv standzuhalten.
Technische Parameter:
| Spulenschutz |
IP65 |
| Betriebsdruck |
0,15–0,8 MPa (21–114 Psi) |
| Spulenspannungsoptionen |
DC12V, DC24V, AC110V, AC220V |
| Manuelle Übersteuerung |
Standard |
| Gehäusematerial |
Aluminiumlegierung |
| Ventiltyp |
5/2-Wege-Pilotgesteuertes Wegeventil |
| Medium |
Gefilterte Luft (40 μm) |
| Dichtungsmaterial |
NBR (Standard) |
Anwendungen:
Steuerung von doppeltwirkenden Zylindern
Die 5/2-Wege-Funktion ist darauf ausgelegt, die Ausfahr- und Einfahrvorgänge von pneumatischen Aktuatoren effizient zu steuern. Diese Steuermethode gewährleistet eine präzise und zuverlässige Bewegung in doppeltwirkenden Zylindern und ist somit ideal für verschiedene industrielle Anwendungen.
Automatisierungspanels für mehrere Zylinder
Verteilerkits ermöglichen eine zentralisierte Luftversorgung und eine optimierte Verdrahtung in kompakten Schaltschränken. Diese Panels können bis zu 10 Ventilstationen aufnehmen und vereinfachen die Integration und Verwaltung mehrerer Zylinder in automatisierten Systemen.
Steuerungssysteme mit gemischten Spannungen
Ein einziger Verteiler kann gleichzeitig DC 24V SPS-gesteuerte Stationen und AC 220V manuelle Sicherheitsstationen aufnehmen. Diese Flexibilität ermöglicht eine nahtlose Integration verschiedener Spannungssteuerkomponenten in einem System.
Anwendungen in der industriellen Automatisierung
Gerichtete Steuerungslösungen werden häufig in Fertigungs-, Montage- und Verpackungsmaschinen eingesetzt. Diese Systeme tragen zur Verbesserung der betrieblichen Effizienz und Präzision in verschiedenen industriellen Prozessen bei.
Materialtransport
Die effektive Steuerung von Greifern, Klemmen und Positionierungsaktuatoren spielt eine entscheidende Rolle bei Materialtransportvorgängen. Diese Geräte gewährleisten eine genaue und konsistente Handhabung von Artikeln entlang der Produktionslinien.
Lebensmittel- und Elektronikmontage
Der schmierfreie Betrieb ist für Lebensmittel- und Elektronikmontagelinien unerlässlich, da er Ölkontaminationen verhindert. Diese Funktion gewährleistet die Sauberkeit und Qualität der Produkte und erfüllt strenge Industriestandards.
Wartung und Nachrüstung vor Ort
Die Wartung wird durch die Verfügbarkeit von Ersatzspulen und Ventilgehäusen vereinfacht. Diese ermöglichen gezielte Reparaturen, ohne die gesamte Verteilerbaugruppe austauschen zu müssen, was Ausfallzeiten und Kosten reduziert.
Individualisierung:
Unser pneumatisches Ventil AirTac 4V110-M5 bietet außergewöhnliche Anpassungsdienste, um Ihre spezifischen Anforderungen zu erfüllen. Hergestellt in China und CE-zertifiziert, gewährleistet dieses NAMUR-Magnetventil hohe Qualität und zuverlässige Leistung für verschiedene industrielle Anwendungen.
Wir bieten flexible Optionen, einschließlich Spulenspannungsauswahlen wie DC12V, DC24V, AC110V und AC220V, die Ihren betrieblichen Anforderungen entsprechen. Das Magnetventil arbeitet effizient in einem Druckbereich von 0,15–0,8 MPa (21–114 Psi) und verfügt über einen IP65-Spulenschutz für Langlebigkeit in anspruchsvollen Umgebungen.
Das Standard-Dichtungsmaterial ist NBR, ideal für den Einsatz mit gefilterter Luft (40 μm), was eine optimale Funktionalität und Langlebigkeit gewährleistet. Unsere Mindestbestellmenge beträgt nur 1 Stück, mit einer Lieferfähigkeit von 5000 Stück pro Monat, was sowohl kleine als auch große Bestellungen ermöglicht.
Die Verpackung erfolgt sicher in Kartons, um die Produkte während des Versands zu schützen. Die Lieferzeit ist prompt und reicht von 1 bis 7 Werktagen nach Zahlungsbestätigung. Die Zahlungsbedingungen sind flexibel und umfassen T/T, Western Union und Paypal.
Die Preisgestaltung ist verhandelbar, um Ihr Budget und Ihren Projektumfang zu berücksichtigen. Wählen Sie unsere Anpassungsdienste für AirTac-Pneumatikventile für eine zuverlässige, effiziente und maßgeschneiderte Magnetventillösung, die auf Ihre spezifischen industriellen Bedürfnisse zugeschnitten ist.
Verpackung und Versand:
Produktverpackung und Versand
Das pneumatische Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es in einwandfreiem Zustand ankommt. Jedes Ventil wird einzeln mit Schutzmaterialien verpackt und in eine stabile, speziell angefertigte Box gelegt, um Beschädigungen während des Transports zu vermeiden. Die Verpackung enthält antistatische und feuchtigkeitsbeständige Komponenten, um die Produktintegrität zu erhalten.
Für Großbestellungen werden die Produkte sicher in verstärkten Kartons mit geeigneter Polsterung verpackt, um Bewegungen und Stöße zu minimieren. Alle Pakete sind deutlich mit Produktinformationen, Handhabungsanweisungen und Versanddetails gekennzeichnet.
Die Versandoptionen umfassen Luftfracht, Seefracht und Expresskurierdienste, je nach Kundenanforderungen und Bestimmungsort. Wir gewährleisten eine rechtzeitige Versendung und stellen Tracking-Informationen zur Verfügung, damit Kunden ihre Sendung bis zur Lieferung verfolgen können.
Unser Logistikteam arbeitet eng mit zuverlässigen Spediteuren zusammen, um eine sichere und pünktliche Lieferung des pneumatischen Magnetventils weltweit zu gewährleisten.
