Produktbeschreibung:

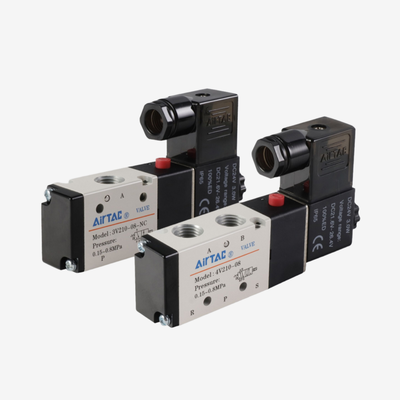

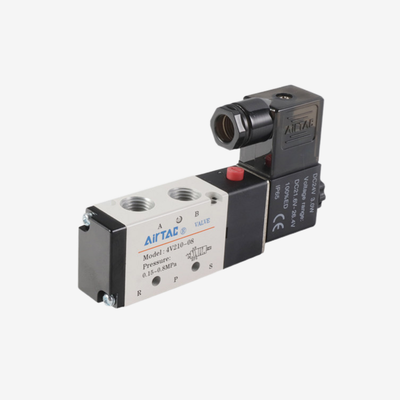

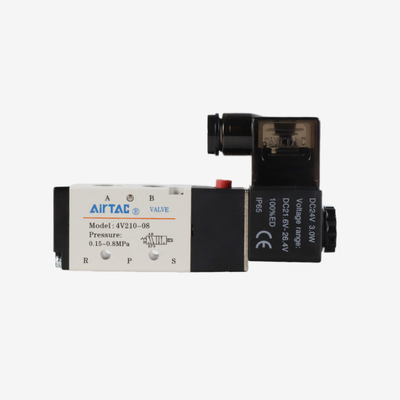

Die 4V-Serie bietet eine umfassende Auswahl an pilotgesteuerten 5/2-Wege-Pneumatik-Magnetventilen, einschließlich einzelner Ersatzspulen und vormontierter Mehrstationen-Verteilerkits. Diese Produkte sind darauf ausgelegt, eine zuverlässige gerichtete Steuerung von Druckluft in industriellen Automatisierungssystemen zu gewährleisten. Die Ventilreihe verfügt über Anschlussgrößen von 1/8″ bis 1/2″ mit Durchflusskapazitäten (Cv) von etwa 0,56 bis 2,80, die verschiedene Aktuatorgrößen und Geschwindigkeitsanforderungen erfüllen.
Verfügbare Optionen umfassen komplette Einzel- oder Doppel-Magnetventilbaugruppen, Ventilkörper für die Verteilermontage oder den Austausch sowie einzelne Ersatzspulen für AC220V- oder DC24V-Anwendungen zur Unterstützung der Wartung vor Ort. Vorkonfigurierte Mehrstationen-Verteilerkits sind in Anordnungen von 2 bis 10 Stationen für die Modelle 4V210-08 und 4V110-06 erhältlich, während spezielle Kits für die Serien 4V310-08 und 4V310-10 angeboten werden. Das Design des Verteilers zentralisiert die P- (Einlass) und R/S- (Auslass) Anschlüsse, wodurch die Notwendigkeit externer Fittings erheblich reduziert und potenzielle Leckstellen im Vergleich zur separaten Ventilverkabelung um über 70 % verringert werden.
Darüber hinaus ermöglicht der Verteiler eine unabhängige Stationsverdrahtung, was eine Mischung von AC- und DC-Spannungen innerhalb eines einzigen Verteilerblocks ermöglicht. Diese Funktion bietet eine verbesserte Flexibilität für Systeme, die SPS-Steuerungen mit manuellen Sicherheitsschaltern integrieren. Der aus einer Aluminiumlegierung gefertigte Ventilkörper verfügt über einen Schiebersäulenmechanismus, der eine empfindliche Reaktion und minimale Reibung bietet. Die Ventile arbeiten ohne Öl-Schmierung; wenn jedoch geölte Luft verwendet wird, sollte diese kontinuierlich zugeführt werden, wobei ISO VG32 oder ein Äquivalent empfohlen wird.
Jedes Ventil verfügt über eine manuelle Übersteuerung zur Unterstützung der Installation und Fehlersuche ohne Stromanschluss. Die Spulen sind nach IP65 geschützt und verbrauchen etwa 3 VA für AC-Varianten und 3 W für DC-Varianten. Die Ventile arbeiten in einem Standarddruckbereich von 0,15 bis 0,8 MPa (21 bis 114 psi) und sind für Prüfdrücke zwischen 1,2 und 1,5 MPa ausgelegt, abhängig von der Quelle.
Merkmale:
Die Anschlussgrößen für diese Ventile reichen von 1/8″ bis 1/2″ und umfassen mehrere Modelle, darunter 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15. Diese umfangreiche Größenvielfalt gewährleistet die Kompatibilität mit einer Vielzahl von pneumatischen Systemen.
Diese 5/2-Wege-pilotgesteuerten Ventile bieten zuverlässige Schaltfunktionen für doppeltwirkende Zylinder und pneumatische Aktuatoren. Anwender können zwischen Einzel- und Doppel-Spulenversionen wählen, wobei die Doppel-Spulenmodelle eine Speicherfunktion bieten, die hilft, die Position des Ventils bei Bedarf beizubehalten.
Für erhöhte Flexibilität gibt es eine Option nur für den Ventilkörper, die für die Verteilermontage oder Austauschsituationen konzipiert ist, bei denen Spulen und Verkabelung bereits installiert sind. Darüber hinaus sind einzelne Ersatzspulen sowohl in AC220V als auch in DC24V erhältlich, was eine einfache Wartung vor Ort ohne Austausch der gesamten Ventilbaugruppe ermöglicht.
Mehrstationen-Verteilerkits vereinfachen die Installation, indem sie vormontierte Konfigurationen von 2 bis 10 Stationen für Modelle wie 4V210-08 und 4V110-06 bieten. Es gibt auch spezielle Kits für die Modelle 4V310-08 und 4V310-10, die helfen, den Installationsplatz zu minimieren und die Montagezeit erheblich zu verkürzen.
Die Ventile verfügen über eine zentralisierte Luftlogistik mit einheitlichen P- und R/S-Anschlüssen mit großem Durchmesser, die die Anzahl der externen Fittings und das Leckagerisiko um über 70 % reduzieren. Das Design unterstützt auch die Spannungsverschmelzung auf einem einzigen Verteilerblock, was eine unabhängige Stationsverdrahtung ermöglicht, die die Mischung von AC- und DC-Spannungen in einer kompakten Anordnung erlaubt.
Modulare Erweiterungen sind durch die Verwendung von Blindplatten, die ungenutzte Stationen abdichten, möglich. Dieser Ansatz erleichtert zukünftige Upgrades, ohne die Hauptluftversorgung neu verlegen zu müssen, und erhöht die Systemanpassungsfähigkeit. Die Ventile sind aus einer Aluminiumlegierung gefertigt und bieten ein leichtes, aber robustes Gehäuse, das für anspruchsvolle industrielle Umgebungen geeignet ist.
Die Schiebersäulenstruktur trägt zu einer hervorragenden Dichtleistung und einer empfindlichen Reaktion mit minimaler Reibung bei. Diese Ventile arbeiten schmierfrei, was die Wartungsarbeiten vereinfacht und Ölnebelkontaminationen verhindert – ein wichtiges Merkmal für Branchen wie die Lebensmittelverarbeitung oder die Elektronikmontage.
Standardmäßige manuelle Übersteuerungsfunktionen unterstützen bei Installation, Fehlersuche und Notfallbetrieb. Die Spulen sind nach IP65-Standards geschützt, was sie staubdicht und resistent gegen Wasserstrahlen macht und somit eine zuverlässige Leistung unter schwierigen Umgebungsbedingungen gewährleistet.
Die Betriebsdruckbereiche dieser Ventile reichen von 0,15 bis 0,8 MPa, was sie für eine Vielzahl von industriellen Pneumatikanwendungen geeignet macht. Zusätzlich verfügen sie über eine Prüfdruckfestigkeit zwischen 1,2 und 1,5 MPa, was eine Sicherheitsreserve zur effektiven Bewältigung von Druckspitzen bietet.
Technische Parameter:
| Betriebsdruck |
0,15–0,8 MPa (21–114 Psi) |
| Dichtungsmaterial |
NBR (Standard) |
| Spulenspannungsoptionen |
DC12V, DC24V, AC110V, AC220V |
| Ventiltyp |
5/2-Wege-Pilotgesteuertes Wegeventil |
| Medium |
Gefilterte Luft (40 μm) |
| Spulenschutz |
IP65 |
| Gehäusematerial |
Aluminiumlegierung |
| Manuelle Übersteuerung |
Standard |
Anwendungen:
Steuerung von doppeltwirkenden Zylindern
Die 5/2-Wege-Funktion ermöglicht eine präzise Ausfahr- und Einfahrsteuerung für pneumatische Aktuatoren und ermöglicht eine effiziente Steuerung von doppeltwirkenden Zylindern. Diese Funktionalität ist unerlässlich für Anwendungen, die eine genaue und zuverlässige Zylinderbewegung erfordern.
Automatisierungspanels für Mehrfachzylinder
Verteilerkits sind so konzipiert, dass sie sowohl die Luftversorgung als auch die Verkabelung zentralisieren, was kompakte und organisierte Schaltschränke ermöglicht. Diese Panels können bis zu zehn Ventilstationen aufnehmen und vereinfachen die Installation und Wartung in Systemen, die mehrere Zylinder steuern.
Steuerungssysteme mit gemischten Spannungen
Es ist möglich, sowohl DC 24V SPS-gesteuerte Stationen als auch AC 220V manuelle Sicherheitsstationen in einem einzigen Verteiler zu integrieren. Diese gemischte Spannungsfähigkeit bietet vielseitige Steuerungsoptionen innerhalb einer zentralen Einheit und erhöht die Flexibilität und Systemintegration.
Anwendungen in der industriellen Automatisierung
Gerichtete Steuerlösungen spielen eine entscheidende Rolle in der industriellen Automatisierung, insbesondere in der Fertigungs-, Montage- und Verpackungsmaschinenindustrie. Diese Komponenten gewährleisten eine reibungslose und präzise Bewegung und verbessern die Gesamteffizienz der Produktion.
Materialtransport
Die pneumatische Steuerung erstreckt sich auf verschiedene Materialtransportaufgaben, einschließlich des Betriebs von Greifern, Klemmen und Positionierungsaktuatoren. Eine zuverlässige Steuerung gewährleistet eine genaue Handhabung und Platzierung von Materialien während des gesamten Produktionsprozesses.
Lebensmittel- und Elektronikmontage
In empfindlichen Produktionslinien wie der Lebensmittelverarbeitung und der Elektronikmontage ist ein schmierfreier Betrieb unerlässlich. Diese Funktion verhindert Ölverunreinigungen und erhält die Produktqualität und die Einhaltung strenger Hygienestandards.
Wartung und Nachrüstung vor Ort
Wartung und Reparatur werden durch das separate Angebot von Ersatzspulen und Ventilkörperkomponenten vereinfacht. Dieser gezielte Ansatz ermöglicht eine kostengünstige Wartung, ohne die gesamte Verteilerbaugruppe austauschen zu müssen, was Ausfallzeiten und Kosten reduziert.
Anpassung:
Unser pneumatisches Ventil AirTac 4V110-M5 bietet kundenspezifische Lösungen, um Ihre spezifischen Anforderungen zu erfüllen. Als hochwertiges Magnetventil, hergestellt in China, ist es CE-zertifiziert und gewährleistet zuverlässige Leistung und Sicherheit.
Dieses NAMUR Magnetventil verfügt über ein 5/2-Wege-pilotgesteuertes Wegeventil-Design mit einem Gehäuse aus Aluminiumlegierung, das Haltbarkeit und effiziente Leistung in einem Betriebsdruckbereich von 0,15–0,8 MPa (21–114 Psi) bietet.
Wir bieten flexible Spulenspannungsoptionen, einschließlich DC12V, DC24V, AC110V und AC220V, um verschiedenen Anwendungen gerecht zu werden. Die Standard-Manuellübersteuerung verbessert die Betriebssteuerung und den Komfort.
Mit einer Mindestbestellmenge von nur 1 Stück, wettbewerbsfähigen Preisen nach Verhandlung und einer Lieferfähigkeit von 5000 Stück pro Monat können wir sowohl kleine als auch große Bestellungen effizient bearbeiten.
Die Verpackung erfolgt sicher in Kartons, um eine sichere Lieferung zu gewährleisten, mit einer Lieferzeit von 1-7 Werktagen nach Zahlungseingang. Akzeptierte Zahlungsbedingungen sind T/T, Western Union und PayPal für Ihre Bequemlichkeit.
Wählen Sie unsere kundenspezifischen AirTac Pneumatikventil-Lösungen für zuverlässige, effiziente und maßgeschneiderte Pneumatik- und Magnetventilbedürfnisse.
