Produktbeschreibung:

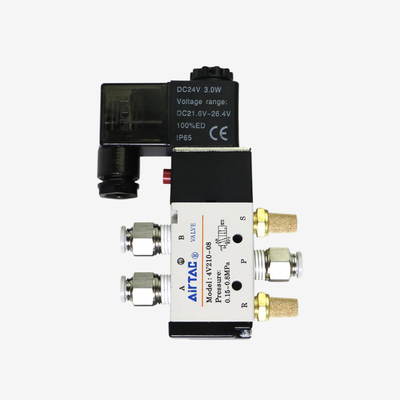

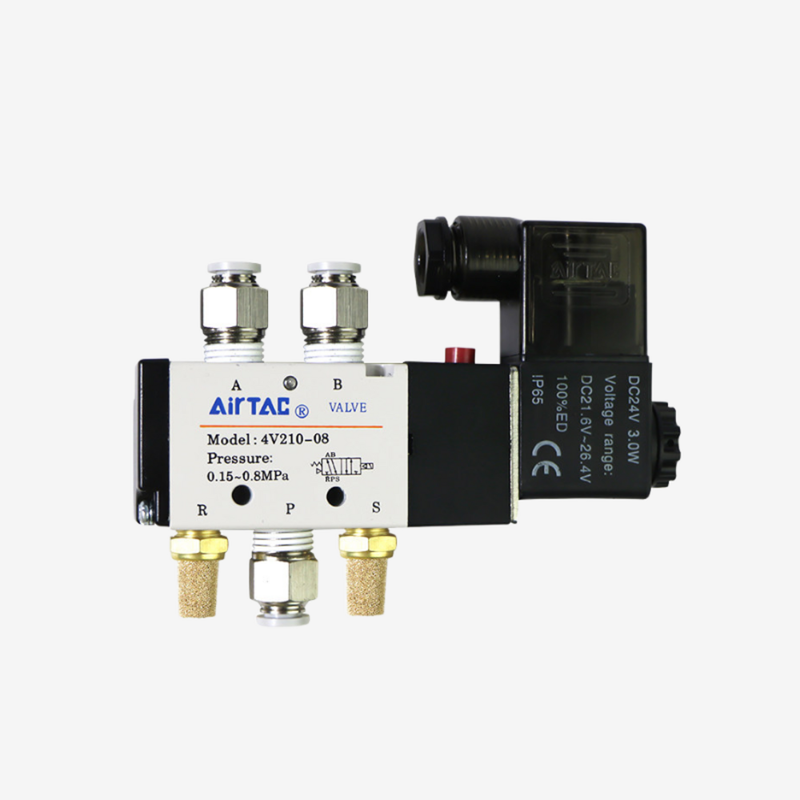

Die Serie 4V umfasst eine umfassende Auswahl an pilotgesteuerten 5/2-Wege-pneumatischen Magnetventilen. Dieses Sortiment umfasst einzelne Ersatzspulen und vormontierte Mehrstationen-Verteilerblöcke, die alle darauf ausgelegt sind, eine zuverlässige gerichtete Steuerung von Druckluft in industriellen Automatisierungsanwendungen zu bieten. Die Ventile sind mit Anschlussgrößen von 1/8″ bis 1/2″ erhältlich und bieten Durchflusskapazitäten (Cv), die von etwa 0,56 bis 2,80 ansteigen, um verschiedenen Aktuatorgrößen und Geschwindigkeitsanforderungen gerecht zu werden.
Kunden können aus vollständig montierten Einzel- oder Doppelmagnetventileinheiten, Ventilkörpern für die Verteilungsintegration oder den Austausch sowie einzelnen Ersatzspulen in AC220V oder DC24V für eine bequeme Wartung vor Ort wählen. Die Mehrstationen-Verteilerblöcke werden in Konfigurationen von 2 bis 10 Stationen für die Modelle 4V210-08 und 4V110-06 vorkonfiguriert geliefert. Zusätzlich sind spezielle Kits für die Serien 4V310-08 und 4V310-10 erhältlich. Durch die Zentralisierung der P- (Einlass) und R/S- (Auslass) Anschlüsse im Verteilerdesign werden externe Fittings und potenzielle Leckstellen im Vergleich zu Konfigurationen mit individueller Ventilverkabelung um mehr als 70 % reduziert. Eine unabhängige Verdrahtung für jede Station ermöglicht die Kombination von AC- und DC-Spannungen auf einem einzigen Verteilerblock, was die Vielseitigkeit für Systeme erhöht, die SPS-Steuerungen mit manuellen Sicherheitsschaltern integrieren.
Die Ventilkörper bestehen aus einer robusten Aluminiumlegierung und verfügen über eine Gleitsäulenstruktur, die eine schnelle Reaktion und minimale Reibung während des Betriebs gewährleistet. Diese Ventile arbeiten ohne Öl-Schmierung; wenn jedoch geöltes Druckluft verwendet wird, sollte es kontinuierlich zugeführt werden, vorzugsweise mit ISO VG32 oder einem gleichwertigen Schmiermittel. Ein manueller Übersteuerungsmechanismus ist als Standardmerkmal enthalten, der die Installation und Fehlersuche ohne elektrische Energie ermöglicht. Die Spulen haben eine IP65-Schutzart und verbrauchen je nach spezifischer Variante etwa 3 VA (AC) oder 3 W (DC).
Der Standardbetriebsdruckbereich für diese Ventile reicht von 0,15 bis 0,8 MPa (21 bis 114 psi), mit einem Prüfdruck von 1,2 bis 1,5 MPa je nach Quelle. Dieses robuste Design gewährleistet eine zuverlässige Leistung und Sicherheit in einer Vielzahl von industriellen pneumatischen Systemen.
Merkmale:

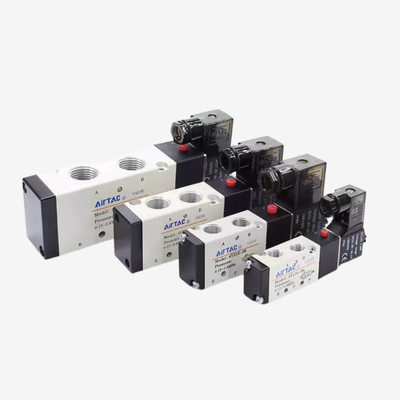

Die Anschlussgrößen reichen von 1/8″ bis 1/2″ und umfassen verschiedene Modelle wie 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15. Diese große Auswahl gewährleistet die Kompatibilität mit mehreren pneumatischen Anwendungen und Systemen.
Mit einem 5/2-Wege-pilotgesteuerten Richtungssteuerungsdesign bieten diese Ventile zuverlässige Schaltfunktionen, die ideal für doppeltwirkende Zylinder und pneumatische Aktuatoren sind. Diese Konfiguration garantiert eine effiziente und präzise Steuerung in pneumatischen Kreisen.
Es sind Optionen mit Einzel- oder Doppelmagnetspulen erhältlich. Die Doppelmagnetspulenvarianten verfügen über eine Speicherfunktion, die die Ventilposition hält und so die Steuerungsstabilität und Ansprechkonstanz im Betrieb verbessert.
Für Anwendungen, die eine Verteilungsintegration oder einen Austausch erfordern, bei denen Spulen und Verdrahtung bereits vorhanden sind, wird eine Option nur für den Ventilkörper angeboten. Diese Flexibilität ermöglicht eine einfachere Wartung und System-Upgrades ohne umfangreiche Neuverdrahtung oder Komponentenaustausch.
Einzelne Ersatzspulen sind in AC220V- und DC24V-Versionen erhältlich und unterstützen die Wartung vor Ort, ohne dass die gesamte Ventileinheit ausgetauscht werden muss. Diese Funktion reduziert Ausfallzeiten und Wartungskosten erheblich.

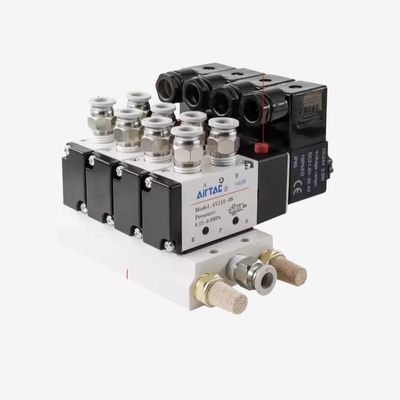

Die Produktlinie umfasst Mehrstationen-Verteilerblöcke, die in Konfigurationen von 2 bis 10 Stationen für Modelle wie 4V210-08 und 4V110-06 vormontiert geliefert werden. Zusätzlich sind Kits für 4V310-08 und 4V310-10 erhältlich, die dazu beitragen, den Platzbedarf für die Installation zu minimieren und die Montagezeit zu verkürzen.
Eine zentrale Luftlogistik wird durch einheitliche P- und R/S-Anschlüsse mit großem Durchmesser erreicht, die die Anzahl der externen Fittings und potenziellen Leckstellen um über 70 % reduzieren. Dieses Design erhöht die Systemzuverlässigkeit und vereinfacht pneumatische Verbindungen.
Die Spannungsüberblendungsfähigkeit auf einem einzigen Verteiler wird durch unabhängige Stationsverdrahtung ermöglicht, wodurch sowohl AC- als auch DC-Spannungen gleichzeitig auf einem kompakten Ventilblock verwendet werden können. Dies erleichtert die Anpassung und Erweiterung von pneumatischen Steuerungssystemen.
Eine modulare Erweiterung ist durch die Verwendung von Blindplatten möglich, die ungenutzte Stationen abdichten. Diese können später aufgerüstet werden, ohne die Hauptluftversorgung neu verlegen zu müssen, was zukunftssichere Flexibilität und vereinfachte Systemmodifikationen bietet.
Der Ventilkörper ist aus Aluminiumlegierung gefertigt und gewährleistet eine leichte und dennoch robuste Einheit, die für industrielle Umgebungen geeignet ist. Diese Materialwahl gleicht Festigkeit mit einfacher Handhabung und Installation aus.
Die Gleitsäulenstruktur bietet eine ausgezeichnete Dichtleistung sowie ein sensibles Ansprechverhalten und geringe Reibung. Diese Eigenschaften tragen zu einem effizienten Betrieb und einer längeren Lebensdauer des Ventils bei.
Der schmierstofffreie Betrieb eliminiert die Notwendigkeit einer Ölwartung und verhindert eine Kontamination durch Ölnebel, was diese Ventile zu einer ausgezeichneten Wahl für empfindliche Anwendungen wie die Lebensmittelverarbeitung und die Elektronikmontage macht.
Eine manuelle Übersteuerung ist als Standardmerkmal enthalten, die bei der Installation, Fehlerbehebung und im Notbetrieb hilft, indem sie bei Bedarf eine manuelle Steuerung des Ventils ermöglicht.
Die Spulen sind nach IP65-Standards geschützt, was sie staubdicht und gegen Wasserstrahlen beständig macht. Dies gewährleistet eine zuverlässige Leistung auch unter rauen oder anspruchsvollen Umgebungsbedingungen.
Die Ventile arbeiten in einem Druckbereich von 0,15 bis 0,8 MPa, was sie für ein breites Spektrum industrieller pneumatischer Systeme geeignet macht. Zusätzlich bieten sie einen Prüfdruck zwischen 1,2 und 1,5 MPa für erhöhte Sicherheit bei Druckspitzen.
Technische Parameter:
| Ventiltyp |
5/2-Wege-pilotgesteuertes Richtungssteuerungsventil |
| Spulenschutz |
IP65 |
| Betriebsdruck |
0,15–0,8 MPa (21–114 Psi) |
| Manuelle Übersteuerung |
Standard |
| Spulenspannungsoptionen |
DC12V, DC24V, AC110V, AC220V |
| Dichtungsmaterial |
NBR (Standard) |
| Medium |
Gefilterte Luft (40 μm) |
| Gehäusematerial |
Aluminiumlegierung |
Anwendungen:
Die Steuerung von doppeltwirkenden Zylindern verfügt über eine 5/2-Wege-Funktion, die dazu dient, die Ausfahr- und Einfahrvorgänge von pneumatischen Aktuatoren effizient zu steuern. Dieser Mechanismus gewährleistet eine präzise Bewegungssteuerung für verschiedene industrielle Anwendungen.
Mehrzylinder-Automatisierungspanels nutzen Verteilerblöcke, um sowohl die Luftversorgung als auch die Verdrahtung zu zentralisieren. Diese kompakten Lösungen können bis zu 10 Ventilstationen aufnehmen, was sie ideal für optimierte Schaltschränke macht, die Platz sparen und die Organisation verbessern.
Gemischte Spannungssteuerungssysteme bieten Vielseitigkeit, indem sie es einem einzigen Verteiler ermöglichen, sowohl DC 24V SPS-gesteuerte Stationen als auch AC 220V manuelle Sicherheitsstationen zu unterstützen. Diese Integration vereinfacht das Systemdesign und verbessert die betriebliche Flexibilität.
Im Bereich der industriellen Automatisierung spielt die Richtungssteuerung eine entscheidende Rolle in der Fertigungs-, Montage- und Verpackungsmaschinen. Diese Steuerungssysteme tragen zur Verbesserung der Effizienz und Genauigkeit in verschiedenen Produktionsprozessen bei.
Materialhandhabungsanwendungen profitieren von einer präzisen Steuerung von Greifern, Klemmen und Positionierungsaktuatoren. Eine effektive Steuerung dieser Komponenten gewährleistet einen reibungslosen Betrieb und eine zuverlässige Handhabung von Materialien entlang der Produktionslinie.
Die Lebensmittel- und Elektronikmontagesektoren erfordern einen schmierstofffreien Betrieb, um Ölkontaminationen auf den Produktionslinien zu vermeiden. Diese Funktion ist unerlässlich, um die Produktqualität zu erhalten und strenge Hygienestandards einzuhalten.
Für die Wartung vor Ort und die Nachrüstung ermöglichen Optionen wie Ersatzspulen und Ventilkörper gezielte Reparaturen. Dieser Ansatz ermöglicht es Technikern, spezifische Komponenten zu warten, ohne die gesamte Verteilerbaugruppe austauschen zu müssen, was Ausfallzeiten und Wartungskosten reduziert.
Anpassung:
Unser pneumatisches Ventil AirTac 4V110-M5 bietet umfangreiche kundenspezifische Produktanpassungsdienste, um Ihre spezifischen Anforderungen zu erfüllen. Als hochwertiges NAMUR-Magnetventil verfügt es über ein 5/2-Wege-pilotgesteuertes Richtungssteuerungsventil-Design, das eine zuverlässige und effiziente Leistung gewährleistet.
Hergestellt in China mit CE-Zertifizierung, ist dieses NAMUR-Magnetventil aus einem robusten Aluminiumlegierungsgehäuse gefertigt und verfügt über eine Standard-Manuellübersteuerung für einfache Bedienung. Die Spulenschutzart ist IP65 und bietet hervorragende Beständigkeit gegen Staub und Wasser.
Wir bieten mehrere Spulenspannungsoptionen, darunter DC12V, DC24V, AC110V und AC220V, um Ihren Anwendungsanforderungen gerecht zu werden. Die Verpackung erfolgt sicher in Kartons, um eine sichere Lieferung zu gewährleisten.
Die Mindestbestellmenge beträgt 1 Stück, mit einer Lieferfähigkeit von 5000 Stück pro Monat. Die Lieferzeit beträgt 1 bis 7 Werktage nach Zahlungseingang, und die Zahlungsbedingungen sind flexibel, einschließlich T/T, Western Union und Paypal. Die Preise sind verhandelbar, um Ihnen den besten Wert für dieses Premium-Pneumatikventil zu bieten.
Wählen Sie unser anpassbares AirTac 4V110-M5 NAMUR-Magnetventil für zuverlässige Leistung und maßgeschneiderte Lösungen in Ihren pneumatischen Systemen.
Verpackung und Versand:
Produktverpackung und Versand
Das pneumatische Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es Sie in einwandfreiem Zustand erreicht. Jedes Ventil wird in einem antistatischen Beutel versiegelt und mit Schaumstoffeinlagen gepolstert, um Transportschäden zu vermeiden. Das Produkt wird dann in einen stabilen Karton gelegt, der mit allen notwendigen Handhabungsanweisungen gekennzeichnet ist.
Für Großbestellungen werden mehrere Einheiten sicher in größeren Kartons mit zusätzlicher Polsterung verpackt, um Bewegung und Stöße zu vermeiden. Alle Pakete sind deutlich mit Produktname, Menge und Versanddetails gekennzeichnet.
Wir bieten zuverlässige Versandoptionen, einschließlich Standard-, Express- und Frachtdienste, je nach Bestellgröße und Bestimmungsort. Tracking-Informationen werden bereitgestellt, sobald Ihre Bestellung versandt wurde, damit Sie den Lieferstatus bis zur Ankunft an Ihrer Haustür überwachen können.
Bitte inspizieren Sie das Paket bei Ankunft und melden Sie Schäden umgehend, um eine schnelle Ersatzlieferung oder Unterstützung zu ermöglichen.
