Produktbeschreibung:

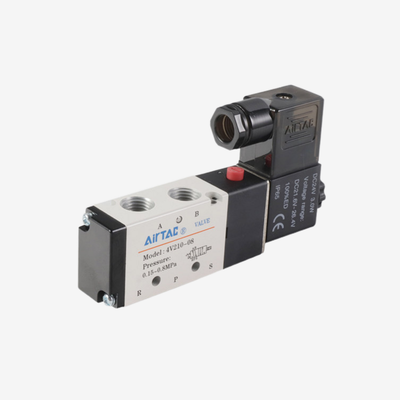

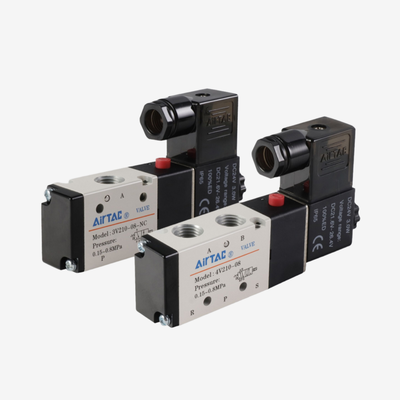

Die 4V-Serie umfasst eine umfassende Auswahl an pilotgesteuerten 5/2-Wege-Pneumatik-Magnetventilen, einschließlich einzelner Ersatzspulen und vormontierter Mehrstationen-Verteilerkits. Diese Produkte sind darauf ausgelegt, eine zuverlässige gerichtete Steuerung von Druckluft in industriellen Automatisierungsanwendungen zu bieten. Die Ventile sind mit Anschlussgrößen von 1/8″ bis 1/2″ erhältlich, und ihre Durchflusskapazitäten (Cv) reichen von etwa 0,56 bis 2,80, um unterschiedliche Aktuatorgrößen und Geschwindigkeitsanforderungen zu erfüllen.
Kunden können aus kompletten Einzel- oder Doppelspulen-Ventilbaugruppen, Ventilgehäusen für die Verteilerintegration oder den Austausch sowie einzelnen Ersatzspulen wählen, die in AC220V oder DC24V für Wartungsarbeiten vor Ort erhältlich sind. Die Mehrstationen-Verteilerkits sind in Anordnungen von 2 bis 10 Stationen vorkonfiguriert und speziell für die Modelle 4V210-08 und 4V110-06 konzipiert. Zusätzlich werden spezielle Kits für die Serien 4V310-08 und 4V310-10 angeboten. Dieses Verteilerdesign optimiert die Zentralisierung der P- (Einlass) und R/S- (Auslass) Anschlüsse, minimiert effektiv externe Anschlüsse und reduziert potenzielle Leckstellen um mehr als 70% im Vergleich zur separaten Verrohrung jedes Ventils.
Die unabhängige Verdrahtung jeder Station ermöglicht die Kombination von AC- und DC-Spannungen auf einem einzigen Verteilerblock, was die Systemflexibilität erhöht, insbesondere bei der Integration von SPS-Steuerungen mit manuellen Sicherheitsschaltern. Das aus einer Aluminiumlegierung gefertigte Ventilgehäuse verfügt über eine Schiebersäulenstruktur, die eine empfindliche Reaktion mit geringer Reibung gewährleistet.
Diese Ventile erfordern keine Ölschmierung; wenn jedoch geschmierte Luft verwendet wird, muss diese kontinuierlich zugeführt werden, wobei ISO VG32 oder ein gleichwertiges Schmiermittel empfohlen wird. Jedes Ventil verfügt über eine manuelle Übersteuerungsfunktion, die die Installation und Fehlerbehebung ohne Stromversorgung erleichtert. Die Spulen haben die Schutzart IP65 und verbrauchen etwa 3 VA für AC- oder 3 W für DC-Varianten.
Der Standardbetriebsdruckbereich für die Ventile liegt zwischen 0,15 und 0,8 MPa (21 bis 114 psi), während der Prüfdruck je nach spezifischer Quelle von 1,2 bis 1,5 MPa reicht. Dies gewährleistet eine zuverlässige Leistung unter verschiedenen industriellen Bedingungen.
Merkmale:

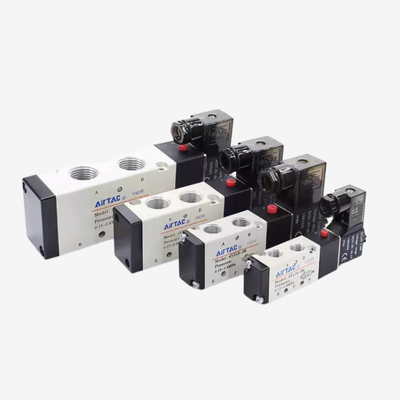

Die Anschlussgrößen dieser Ventile reichen von 1/8 Zoll bis 1/2 Zoll und umfassen Modelle wie 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 und 4V410-15. Diese Vielfalt gewährleistet die Kompatibilität mit einem breiten Spektrum pneumatischer Anwendungen.
Mit einem 5/2-Wege-Pilotbetriebs-Richtungssteuerungsdesign bieten diese Ventile zuverlässige Schaltfunktionen, die ideal für doppeltwirkende Zylinder und pneumatische Aktuatoren sind. Anwender können zwischen Einzel- und Doppelspulenkonfigurationen wählen, wobei die Doppelspulenversionen eine Speicherfunktion zur Positionsbeibehaltung bieten.

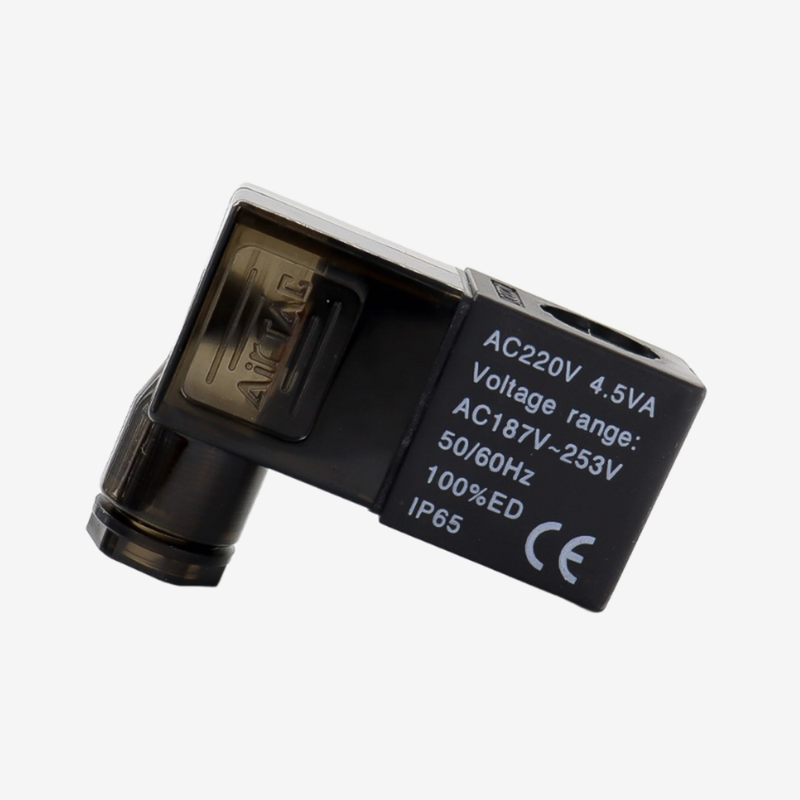

Für Flexibilität besteht die Möglichkeit, nur das Ventilgehäuse zu erwerben. Dies ist nützlich für die Verteilerintegration oder den Austausch von Komponenten, bei denen Spulen und Verdrahtung bereits installiert sind. Darüber hinaus sind einzelne Ersatzspulen in AC220V- und DC24V-Varianten erhältlich, was Wartungsarbeiten vor Ort ohne Austausch der gesamten Ventilbaugruppe ermöglicht.
Mehrstationen-Verteilerkits sind in vormontierten Konfigurationen von 2 bis 10 Stationen für Modelle wie 4V210-08 und 4V110-06 erhältlich. Kits für 4V310-08 und 4V310-10 werden ebenfalls bereitgestellt, um den Installationsplatz zu minimieren und die Montagezeit erheblich zu verkürzen.
Das System verwendet eine zentralisierte Luftlogistik mit P- und R/S-Anschlüssen mit großem Durchmesser, was externe Anschlüsse und potenzielle Leckstellen um mehr als 70% reduziert. Darüber hinaus unterstützt die unabhängige Stationsverdrahtung die Spannungsverschmelzung auf einem einzigen kompakten Verteiler, was die gleichzeitige Verwendung von AC- und DC-Spannungen ermöglicht.
Die modulare Erweiterung wird durch die Verwendung von Blindplatten erleichtert, die ungenutzte Stationen abdichten. Dieses Design ermöglicht zukünftige Upgrades, ohne die Hauptluftversorgung neu verrohren zu müssen, was die Flexibilität und Skalierbarkeit des Systems erhöht.
Die Ventilgehäuse sind aus einer Aluminiumlegierung gefertigt und bieten eine leichte und dennoch robuste Lösung, die für anspruchsvolle Industrieumgebungen geeignet ist. Die Schiebersäulenstruktur gewährleistet eine hervorragende Dichtleistung und eine empfindliche Reaktion bei minimaler Reibung.
Diese Ventile arbeiten ohne Schmierung, was die Wartungsverfahren vereinfacht und gleichzeitig Ölnebelkontaminationen verhindert, was in Sektoren wie der Lebensmittelverarbeitung und der Elektronikmontage entscheidend ist. Eine manuelle Übersteuerung ist als Standardfunktion enthalten und erleichtert die Installation, Fehlerbehebung und den Notbetrieb.
Die Spulen sind mit IP65-Schutz ausgestattet, was sie staubdicht und beständig gegen Wasserstrahlen macht und somit auch in anspruchsvollen Umgebungen einen zuverlässigen Betrieb gewährleistet. Der Betriebsdruckbereich reicht von 0,15 bis 0,8 MPa, wodurch diese Ventile für eine Vielzahl von industriellen pneumatischen Systemen geeignet sind.
Zusätzlich sind die Ventile so konzipiert, dass sie Prüfdrücken zwischen 1,2 und 1,5 MPa standhalten, was eine Sicherheitsreserve bietet, die vor Druckspitzen schützt und die Gesamtsystemzuverlässigkeit erhöht.
Technische Parameter:
| Dichtungsmaterial |
NBR (Standard) |
| Gehäusematerial |
Aluminiumlegierung |
| Manuelle Übersteuerung |
Standard |
| Medium |
Gefilterte Luft (40 μm) |
| Ventiltyp |
5/2-Wege-Pilotbetriebs-Richtungssteuerungsventil |
| Spulenspannungsoptionen |
DC12V, DC24V, AC110V, AC220V |
| Spulenschutz |
IP65 |
| Betriebsdruck |
0,15–0,8 MPa (21–114 Psi) |
Anwendungen:
Steuerung von doppeltwirkenden Zylindern
Die 5/2-Wege-Ventilfunktion bietet eine präzise Steuerung zum Ausfahren und Einfahren pneumatischer Aktuatoren. Diese Konfiguration ermöglicht einen effizienten und zuverlässigen Betrieb von doppeltwirkenden Zylindern in verschiedenen industriellen Anwendungen.
Automatisierungspanels für Mehrfachzylinder
Verteilerkits sind darauf ausgelegt, sowohl die Luftversorgung als auch die Verdrahtung zu zentralisieren, was zur Schaffung kompakter Schaltschränke beiträgt. Diese Panels können bis zu 10 Ventilstationen aufnehmen und eignen sich daher ideal für komplexe Automatisierungsaufgaben mit mehreren Zylindern.
Steuerungssysteme mit gemischten Spannungen
Ein einzelner Verteiler kann gemischte Spannungssteuerungssysteme unterstützen und sowohl DC 24V SPS-gesteuerte Stationen als auch AC 220V manuelle Sicherheitsstationen aufnehmen. Diese Flexibilität vereinfacht die Integration und erhöht die Vielseitigkeit des Steuerungssystems.
Industrielle Automatisierungsanwendungen
Richtungssteuerungsventile werden in Fertigungs-, Montage- und Verpackungsmaschinen weit verbreitet eingesetzt, um reibungslose und präzise Abläufe zu gewährleisten. Diese Ventile spielen eine entscheidende Rolle bei der Optimierung der Produktivität und der Aufrechterhaltung eines konsistenten Arbeitsablaufs.
Materialtransport
Steuerungssysteme verwalten Greifer, Klemmen und Positionierungsaktuatoren und ermöglichen so einen effizienten Materialtransport. Diese präzise Steuerung ist unerlässlich für Automatisierungsaufgaben, die die Handhabung und Platzierung von Komponenten beinhalten.
Lebensmittel- und Elektronikmontage
Der schmierfreie Betrieb dieser pneumatischen Komponenten verhindert Ölverschmutzungen auf Produktionslinien, was in Lebensmittel- und Elektronikmontageprozessen entscheidend ist. Diese Funktion gewährleistet Produktqualität und die Einhaltung von Industriestandards.
Wartung und Nachrüstung vor Ort
Ersatzteile wie Spulen und Ventilgehäuse sind separat erhältlich, was gezielte Reparaturen ohne Austausch der gesamten Verteilerbaugruppe ermöglicht. Dieser Ansatz reduziert Ausfallzeiten und Wartungskosten vor Ort.
Anpassung:
Unser pneumatisches Ventil AirTac 4V110-M5 bietet außergewöhnliche Anpassungsdienste, um Ihre spezifischen Anforderungen zu erfüllen. Hergestellt in China und CE-zertifiziert, ist dieses 5/2-Wege-Pilotbetriebs-Richtungssteuerungsventil mit einem robusten Aluminiumlegierungsgehäuse und einem Spulenschutz der Schutzart IP65 ausgestattet, was eine zuverlässige Leistung in verschiedenen industriellen Anwendungen gewährleistet.
Wir bieten flexible Anpassungsoptionen für das pneumatische Ventil, die Betriebsdruckbereiche von 0,15 bis 0,8 MPa (21 bis 114 Psi) und die Kompatibilität mit gefilterter Luft (40 μm) abdecken. Mit einer Mindestbestellmenge von nur 1 Stück und einer Lieferfähigkeit von 5000 Stück pro Monat können wir Bestellungen jeder Größe effizient bearbeiten. Die Preise sind verhandelbar, um Ihrem Budget zu entsprechen, und die Verpackung erfolgt sicher in Kartons.
Unsere Lieferzeit beträgt 1 bis 7 Werktage nach Zahlungseingang, mit bequemen Zahlungsbedingungen wie T/T, Western Union und PayPal. Vertrauen Sie unseren pneumatischen Ventil-Anpassungsdiensten, um Ihnen hochwertige, zuverlässige und maßgeschneiderte Ventil-Lösungen zu liefern, die perfekt zu Ihren betrieblichen Anforderungen passen.
Verpackung und Versand:
Produktverpackung:
Das pneumatische Magnetventil wird sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten. Jedes Ventil wird einzeln in einem stabilen, antistatischen Kunststoffbeutel verpackt, um Feuchtigkeits- und Staubschäden zu vermeiden. Die einzelnen Einheiten werden dann in passgenauen Schaumstoffeinlagen in einem robusten Karton platziert, um Bewegungen zu minimieren und Stöße zu absorbieren. Die Außenverpackung ist mit Produktdetails, Handhabungsanweisungen und Versandinformationen gekennzeichnet, um eine sichere und genaue Lieferung zu ermöglichen.
Versand:
Wir bieten zuverlässige Versandoptionen, um das pneumatische Magnetventil schnell und sicher zu liefern. Die Produkte werden über vertrauenswürdige Spediteure versendet, wobei für alle Bestellungen eine Sendungsverfolgung verfügbar ist. Je nach Bestimmungsort umfassen die Versandmethoden Standard-Boden-, Express- und Luftfrachtdienste. Alle Sendungen entsprechen den internationalen Versandvorschriften, und die erforderlichen Dokumente werden für die Zollabfertigung bereitgestellt, um eine reibungslose weltweite Lieferung zu gewährleisten.
