Produktbeschreibung:

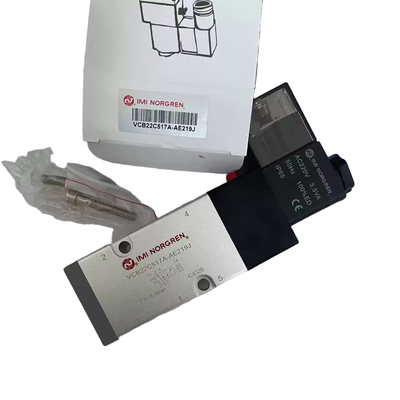

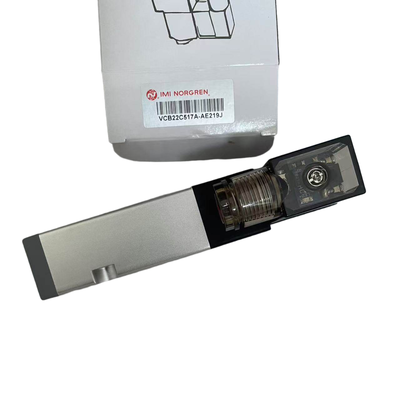

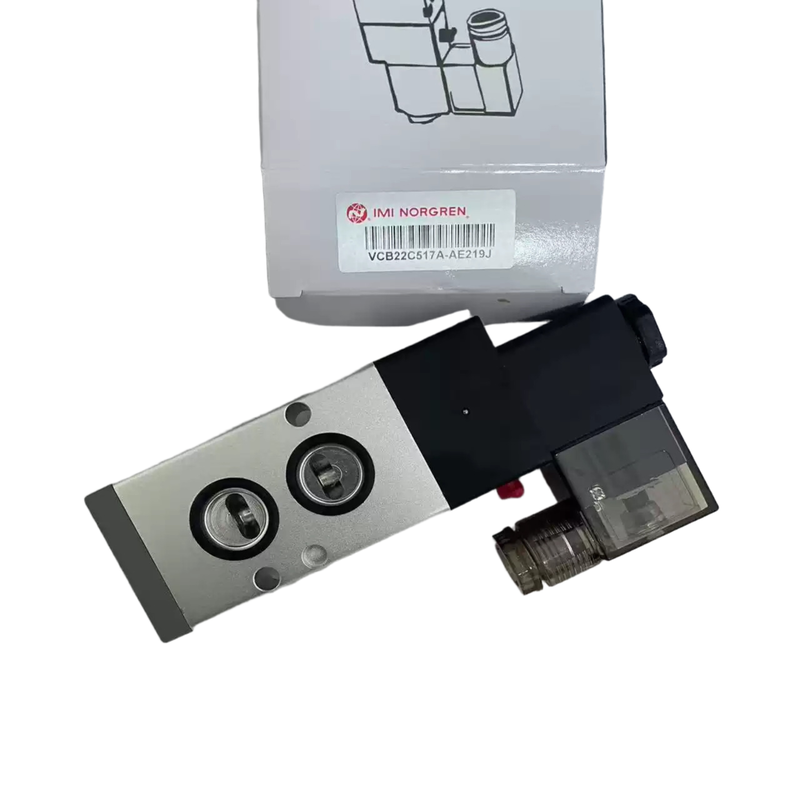

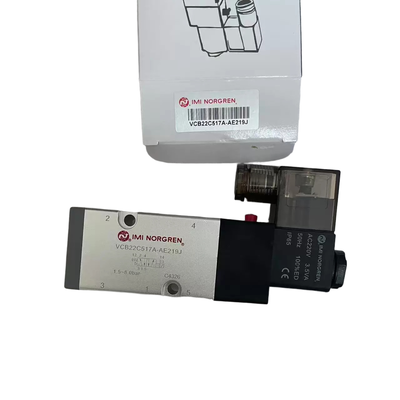

Die IMI Norgren VCB22 Serie repräsentiert eine Hochleistungsreihe von magnetbetätigten Spulenventilen, die für zuverlässige Richtungssteuerung in der industriellen pneumatischen Automatisierung entwickelt wurden. Diese Serie bietet vielseitige Konfigurationen, einschließlich 3/2-, 5/2- und 5/3-Wege-Steuerfunktionen, wodurch sie für ein breites Spektrum pneumatischer Anwendungen geeignet ist.
Konstruiert mit einem kompakten Aluminiumgehäuse, ist die VCB22 Serie mit Standard-LED-Anzeigen und einem internen Pilotluftversorgungssystem ausgestattet. Sie unterstützt Durchflussraten von 245 bis 3350 Litern pro Minute und erfüllt damit effektiv die Anforderungen pneumatischer Kreisläufe von kleinen bis zu Hochdurchflussanwendungen.
Diese Ventile sind in vier verschiedenen Breiten erhältlich – 18 mm, 22 mm, 27 mm und 34 mm – und verfügen über eine Vielzahl von Anschlussgrößen, darunter M5, G1/8, G1/4, G3/8 und G1/2. Darüber hinaus unterstützt die Serie NAMUR-Montagestandards, was eine einfache Montage und Wartung durch ein Unterbau-Verteilersystem ermöglicht.
Die IMI Norgren VCB22 Serie wird branchenübergreifend eingesetzt, darunter in der Verpackungsmaschinenindustrie, der Automobilproduktion, der Lebensmittel- und Getränkeverarbeitung, der Textilausrüstung, der chemischen Verarbeitung und der allgemeinen industriellen Automatisierung, was ihre Vielseitigkeit und robuste Leistung unterstreicht.
Merkmale:
Diese industriellen Magnetventile sind Originalprodukte der vertrauenswürdigen Marke IMI Norgren, bekannt für ihre hohe Qualität und zuverlässige Leistung. Sie sind in verschiedenen Steuerkonfigurationen erhältlich, darunter 3/2-, 5/2- und 5/3-Wege-Typen, die den unterschiedlichen Anwendungsanforderungen gerecht werden.
Die Ventile sind in vier verschiedenen Breiten erhältlich: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D). Diese Auswahl ermöglicht Flexibilität bei der Wahl der geeigneten Größe basierend auf spezifischen Systemanforderungen. Neben den Größenoptionen gibt es umfassende Anschlussmöglichkeiten wie M5, G1/8, G1/4, G3/8 und G1/2 sowie spezielle NAMUR-Anschlüsse in G1/4 und G3/8.
Entwickelt für hohe Durchflusskapazität, können diese Ventile zwischen 245 und 3350 Litern pro Minute bei einem Eingangsdruck von 6 bar mit einem Druckabfall von 1 bar verarbeiten. Zur einfachen Bedienung verfügt jedes Ventil über eine Standard-LED-Anzeige, die den Stromstatus klar anzeigt, während die manuelle Übersteuerung über einen Druck- und Drehverriegelungsmechanismus verfügt, um Inbetriebnahme- und Wartungsaufgaben zu erleichtern.
Gebaut für den kontinuierlichen industriellen Einsatz, haben die Ventile eine 100%ige Einschaltdauer, die eine langfristig zuverlässige Funktion gewährleistet. Sie verfügen außerdem über die Schutzart IP65, was sie für raue und anspruchsvolle Umgebungen geeignet macht. Das robuste Aluminiumgehäuse bietet eine leichte, aber stabile Struktur, und NBR-Dichtungen sorgen für effektiven Betrieb mit Druckluft.
Die Installation wird durch ein Unterbau-Montagesystem vereinfacht, das nicht nur die Verrohrung optimiert, sondern auch die Montage von Verteilerblöcken ermöglicht. Das Design beinhaltet eine interne Pilotluftversorgung, wodurch keine externe Pilotluftquelle erforderlich ist. Darüber hinaus tolerieren die Ventile eine Spannungsabweichung von ±10%, was typische industrielle Spannungsschwankungen ausgleicht.
Kunden können zwischen Einzelmagnetventilen mit Rückstellfeder oder Doppelmagnetoptionen wählen. Zusätzlich werden für die 5/3-Wege-Steuerventile drei Mittelstellung-Funktionen angeboten: Alle Anschlüsse blockiert (APB), Mittelauslass offen (COE) und Mittelzufluss offen (COP), die vielseitige Steuerungsoptionen bieten, die auf spezifische Anwendungsanforderungen zugeschnitten sind.
Technische Parameter:
| Medium |
Druckluft, gefiltert auf 40 µm, geölt oder ungeölt |
| Serie |
VCB22 |
| Durchflussrate |
245 bis 3350 L/min |
| Umgebungs-/Medientemperatur |
-5°C bis +70°C |
| Marke |
IMI Norgren |
| Ventiltyp |
Magnetbetätigtes Spulenventil |
| Funktionen |
3/2 Öffner, 3/2 Schließer, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pilotversorgung |
Intern |
| Betriebsdruck |
1,5 bis 8 Bar |
| Spannungsoptionen |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Anwendungen:
Anwendungen von Norgren VCB22 Serie Magnetventilen
Die Norgren VCB22 Serie von Magnetventilen wird in einer Vielzahl von Industriesektoren eingesetzt. Diese Ventile bieten zuverlässige pneumatische Steuerlösungen, die auf verschiedene Fertigungs- und Automatisierungsbedürfnisse zugeschnitten sind.
Verpackungsmaschinen
Sie werden häufig zur Steuerung pneumatischer Betätigungen in Lebensmittelverpackungslinien, Kartonformprozessen und Abfüllvorgängen eingesetzt, um eine effiziente und präzise Steuerung zu gewährleisten.
Automobilherstellung
In der Automobilindustrie erleichtern diese Ventile die Luftschaltung für Schweißvorrichtungen, Montagelinien und Roboterarbeitszellen und tragen so zu optimierten Produktionsabläufen bei.
Lebensmittel und Getränke
Die Ventile ermöglichen die automatisierte Steuerung von Abfüllanlagen, Etikettiermaschinen und Sortiersystemen und verbessern so die Genauigkeit und Geschwindigkeit in der Lebensmittel- und Getränkeverarbeitung.
Textilmaschinen
Sie spielen auch eine wichtige Rolle bei der pneumatischen Ansteuerung von Webstühlen, Färbemaschinen und Stoffhandhabungslinien in der Textilherstellung.
Chemie und Pharmazie
Diese Magnetventile werden zur pneumatischen Isolierung in Prozesssteuerungs-Fluidkreisläufen eingesetzt und sind entscheidend für chemische und pharmazeutische Anwendungen, obwohl die Medienkompatibilität vor der Verwendung überprüft werden sollte.
Elektronik und Halbleiter
Im Elektronik- und Halbleitersektor bietet die VCB22 Serie eine präzise pneumatische Steuerung für Reinraumgeräte, Leiterplatten (PCB) Bestückungsstationen und Inspektionssysteme.
Allgemeine industrielle Automatisierung
Die Ventile bieten Richtungssteuerung bei verschiedenen Automatisierungsaufgaben wie Maschinenbe- und -entladung, Förderbandbetrieb, Hebevorrichtungen und Drehtischbewegungen.
NAMUR-Anwendungen
Die Serie ist für die direkte Montage an pneumatischen Aktuatoren, einschließlich Zylindern und Steuerventilen, nach dem NAMUR-Standard für nahtlose Integration ausgelegt.
Verteilersysteme
Darüber hinaus eignen sich die VCB22 Ventile für die zentrale Installation mehrerer Ventile unter Verwendung von Unterbauten, was optimierte und integrierte Verrohrungslösungen in Verteilersystemen ermöglicht.
Support und Dienstleistungen:
Norgren Magnetventile sind darauf ausgelegt, eine zuverlässige und effiziente Steuerung von pneumatischen und Fluidsystemen zu bieten. Für technischen Support halten Sie bitte die Produktmodellnummer, Spezifikationen und Anwendungsdetails bereit, um eine genaue Unterstützung zu gewährleisten.
Unser technisches Support-Team kann Sie bei Installationsanleitungen, Fehlerbehebung, Wartungstipps und Produktauswahl unterstützen, um eine optimale Leistung Ihres Norgren Magnetventils zu gewährleisten.
Wir bieten auch eine Reihe von Dienstleistungen an, darunter Reparatur und Überholung, Ersatzteilversorgung und kundenspezifische Konfigurationen, um spezifische Anwendungsanforderungen zu erfüllen.
Detaillierte Produktdokumentation, einschließlich Datenblätter, Handbücher und CAD-Modelle, finden Sie auf der offiziellen Norgren-Website oder im Produktkatalog.
Stellen Sie sicher, dass alle Installationen den relevanten Sicherheitsstandards und Betriebsbedingungen entsprechen, die in der Produktdokumentation angegeben sind, um einen sicheren und effizienten Betrieb zu gewährleisten.
Verpackung und Versand:
Das Norgren Magnetventil wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jedes Ventil ist einzeln in eine schützende Plastikfolie eingeschweißt und dann in eine passgenaue Schaumstoffeinlage in einem stabilen Karton platziert, um jegliche Bewegung oder Beschädigung zu verhindern.
Für den Versand wird das verpackte Produkt in einen robusten Außenkarton mit klarer Kennzeichnung des Inhalts und der Handhabungsanweisungen verpackt. Wir verwenden zuverlässige Kurierdienste, die Sendungsverfolgung und Versicherung anbieten, um eine sichere und pünktliche Lieferung zu gewährleisten.
Alle verwendeten Verpackungsmaterialien entsprechen den Umweltstandards, um sicherzustellen, dass das Norgren Magnetventil in einwandfreiem Zustand ankommt und gleichzeitig die ökologischen Auswirkungen minimiert werden.
