Produktbeschreibung:

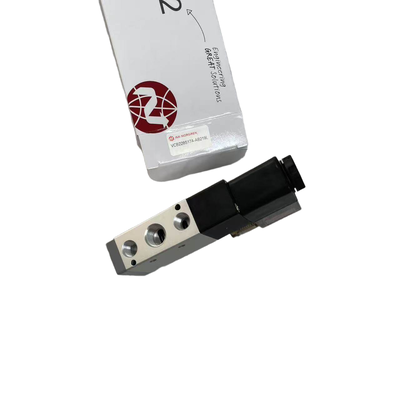

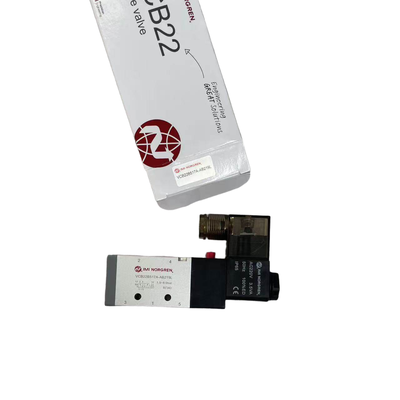

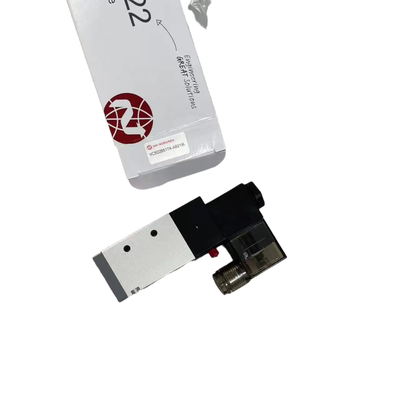

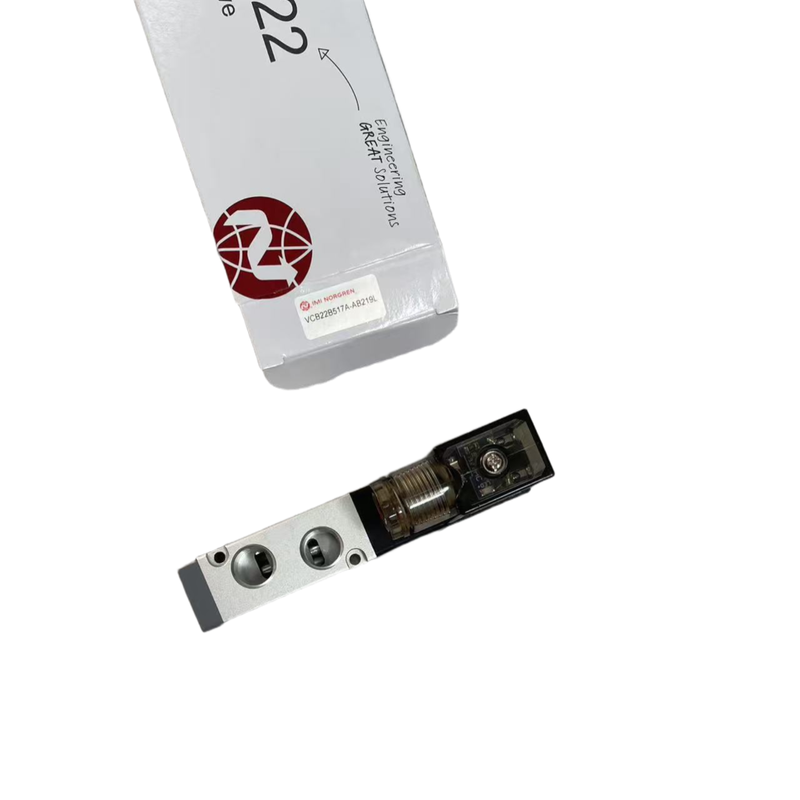

IMI Norgren VCB22 Serie Magnetventile
Die IMI Norgren VCB22 Serie stellt ein Hochleistungs-Spulventil mit Magnetbetätigung dar, das für vielseitige richtungsweisende Steuerfunktionen entwickelt wurde, einschließlich 3/2-, 5/2- und 5/3-Konfigurationen. Diese Serie eignet sich für ein breites Spektrum industrieller pneumatischer Automatisierungsanforderungen und kombiniert Zuverlässigkeit mit präziser Steuerung.
Die VCB22 Serie ist mit einem kompakten Aluminiumgehäuse konstruiert und verfügt über Funktionen wie Standard-LED-Anzeigen und eine interne Pilotluftversorgung. Sie unterstützt Durchflussraten von 245 bis 3350 Litern pro Minute und ist somit für Anwendungen geeignet, die von Miniatur- bis hin zu Hochdurchfluss-Pneumatikschaltungen reichen.
Die Serie ist in vier verschiedenen Ventilbreiten erhältlich – 18 mm, 22 mm, 27 mm und 34 mm – und wird mit verschiedenen Anschlussgrößenoptionen geliefert, darunter M5, G1/8, G1/4, G3/8 und G1/2. Darüber hinaus bieten die Ventile NAMUR-Montagemöglichkeiten, die die Integration in Zwischensockelsysteme ermöglichen, was eine einfache Verrohrung und vereinfachte Wartungsprozesse erleichtert.
Diese Ventile finden breite Anwendung in verschiedenen Branchen wie Verpackungsmaschinen, Automobilherstellung, Lebensmittel- und Getränkeverarbeitung, Textilausrüstung, chemische Verarbeitung und allgemeine industrielle Automatisierung. Ihre Vielseitigkeit und robuste Konstruktion machen die VCB22 Serie zu einer zuverlässigen Wahl zur Verbesserung pneumatischer Steuerungssysteme.
Merkmale:
Erleben Sie die Zuverlässigkeit von echten IMI Norgren industriellen Magnetventilen, einer Marke, die für vertrauenswürdige Qualität im Industriesektor steht. Diese Ventile sind für optimale Leistung und Langlebigkeit ausgelegt.
Die Produktlinie bietet eine Reihe von richtungsweisenden Steuerkonfigurationen, darunter 3/2-, 5/2- und 5/3- Optionen, die den unterschiedlichen Anwendungsanforderungen gerecht werden. Kunden können aus vier verschiedenen Ventilbreiten wählen: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D).
Diese Ventile sind auf Vielseitigkeit ausgelegt und verfügen über eine umfassende Auswahl an Anschlussgrößen : M5, G1/8, G1/4, G3/8 und G1/2. Darüber hinaus werden NAMUR-Standards mit G1/4- und G3/8-Anschlussoptionen erfüllt, was die Kompatibilität erhöht.
Sie bieten eine beeindruckende hohe Durchflusskapazität von 245 bis 3350 Litern pro Minute bei 6 bar Eingangsdruck mit einem Druckabfall von nur 1 bar. Dies gewährleistet eine effiziente und effektive pneumatische Steuerung.
Jedes Ventil verfügt standardmäßig über eine integrierte LED-Anzeige , die einen klaren und sofortigen Überblick über den Stromstatus bietet. Für eine einfache Bedienung während der Inbetriebnahme und laufenden Wartung ist eine manueller Übersteuerungshebel mit Druck- und Drehfunktion integriert.
Mit einer 100% Dauerbetriebsbewertung sind diese Ventile für den Langzeitbetrieb ohne Kompromisse ausgelegt. Sie verfügen außerdem über eine Schutzart IP65 , was sie ideal für den Einsatz in anspruchsvollen und rauen Industrieumgebungen macht.
Konstruiert mit einem robusten und dennoch leichten Aluminiumgehäuse und ausgestattet mit NBR-Dichtungen für Druckluftbetrieb, kombinieren diese Ventile Haltbarkeit mit Zuverlässigkeit. Das Zwischensockel-Montagesystem vereinfacht die Rohrkonfiguration und erleichtert die Montage von Verteilerblöcken.
Das interne Design erfordert nur eine interne Pilotluftversorgung , wodurch keine externe Pilotquelle erforderlich ist. Darüber hinaus unterstützen die Ventile Spannungsschwankungen von ±10% und gewährleisten so eine stabile Leistung bei typischen industriellen Stromschwankungen.
Erhältlich in Konfigurationen mit Einfachspule (Feder-Rückstellung) oder Doppelspule , bieten diese Ventile Flexibilität, um unterschiedliche Betriebsanforderungen zu erfüllen. Für die 5/3-Modelle gibt es drei Mittelstellungsoptionen: Alle Anschlüsse blockiert (APB) , Mittlere Abluftöffnung (COE) und Mittlere Drucköffnung (COP) .
Technische Parameter:
| Serie |
VCB22 |
| Medium |
Druckluft, gefiltert auf 40 μm, geschmiert oder ungeschmiert |
| Funktionen |
3/2 Schließer, 3/2 Öffner, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Umgebungs-/Medientemperatur |
-5°C bis +70°C |
| Betriebsdruck |
1,5 bis 8 Bar |
| Pilotversorgung |
Intern |
| Ventiltyp |
Magnetbetätigtes Spulventil |
| Durchflussrate |
245 bis 3350 L/min |
| Marke |
IMI Norgren |
| Spannungsoptionen |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Anwendungen:
Die Magnetventile der Norgren VCB22 Serie finden breite Anwendung in verschiedenen Industriesektoren. Diese Ventile sind darauf ausgelegt, eine zuverlässige pneumatische Steuerung zu bieten und eignen sich für zahlreiche Automatisierungsaufgaben.
In der Verpackungsmaschinenindustrie werden sie häufig zur pneumatischen Steuerungssteuerung in Prozessen wie Lebensmittelverpackung, Kartonformung und Abfülllinien eingesetzt. Ihre präzise Funktion gewährleistet effiziente und konsistente Verpackungsprozesse.
In der Automobilherstellung erleichtern diese Magnetventile den Luftkreislauf für Schweißvorrichtungen, Montagelinien und Roboterarbeitszellen. Ihre robuste Konstruktion unterstützt anspruchsvolle Produktionsumgebungen.
Der Lebensmittel- und Getränkesektor profitiert von den automatisierten Steuerungsmöglichkeiten der VCB22 Serie, insbesondere bei Abfüllanlagen, Etikettiermaschinen und Sortiersystemen. Dies steigert die Produktivität und erhält die Hygienestandards.
In Textilmaschinen liefern diese Ventile pneumatische Energie für Webstühle, Färbeanlagen und Stoffhandhabungslinien und ermöglichen so einen reibungslosen und zuverlässigen Betrieb während des gesamten Herstellungsprozesses.
Die chemische und pharmazeutische Industrie nutzt die VCB22 Serie zur pneumatischen Isolierung in Prozesssteuerungs-Fluidkreisläufen. Es ist wichtig, die Medienkompatibilität zu überprüfen, um eine optimale Leistung und Sicherheit zu gewährleisten.
In der Elektronik- und Halbleiterfertigung bieten die Ventile eine präzise pneumatische Steuerung, die für Reinraumgeräte, Leiterplattenbestückung und Inspektionssysteme unerlässlich ist.
Für die allgemeine industrielle Automatisierung wird die VCB22 Serie zur richtungsweisenden Steuerung beim Be- und Entladen von Maschinen, Förderbändern, Aufzügen und Drehtischen eingesetzt und trägt zu optimierten Arbeitsabläufen und erhöhter Effizienz bei.
Diese Ventile entsprechen auch den NAMUR-Standards und ermöglichen die direkte Montage an pneumatischen Aktoren wie Zylindern und Regelventilen, was sie ideal für standardisierte Automatisierungslösungen macht.
Darüber hinaus profitieren Verteilerblöcke von der zentralen Mehrventil-Installationsmöglichkeit der VCB22 Serie, die über Zwischensockel integriert werden kann, um eine vereinfachte Verrohrung und ein kompaktes Design zu ermöglichen.
Support und Dienstleistungen:
Norgren Magnetventile sind darauf ausgelegt, eine zuverlässige und effiziente Steuerung von pneumatischen und Fluidströmen in einer Vielzahl von Industrieanwendungen zu bieten. Unser technischer Produktsupport und unsere Dienstleistungen stellen sicher, dass Sie während des gesamten Lebenszyklus Ihres Magnetventils fachkundige Unterstützung erhalten.
Unser technisches Supportteam steht Ihnen zur Verfügung, um Sie bei der Produktauswahl, Installationsanleitungen, Fehlerbehebung und Wartungstipps zu unterstützen, um die Leistung Ihres Magnetventils zu optimieren. Wir bieten detaillierte Produktdokumentationen, einschließlich Datenblättern, Schaltplänen und Bedienungsanleitungen, um eine ordnungsgemäße Verwendung zu gewährleisten.
Zusätzlich zum technischen Support bietet Norgren umfassende Dienstleistungen wie Ventil-Kundenspezifikationen, Reparatur- und Ersatzlösungen. Unser Ziel ist es, Ausfallzeiten zu minimieren und die Produktivität zu maximieren, indem wir zeitnahe und effektive Dienstleistungen erbringen.
Für komplexe Anwendungen bieten wir technische Unterstützung, um Magnetventillösungen zu entwickeln, die spezifische Betriebsanforderungen erfüllen. Unsere Experten arbeiten eng mit den Kunden zusammen, um eine nahtlose Integration und die Einhaltung von Industriestandards zu gewährleisten.
Vertrauen Sie auf Norgren für zuverlässigen technischen Support und exzellenten Service, um Ihre Magnetventilsysteme reibungslos und effizient am Laufen zu halten.
Verpackung und Versand:
Das Norgren Magnetventil wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jedes Ventil ist sicher in einer passgenauen Box mit schützender Polsterung eingeschlossen, um Schäden durch Stöße und Vibrationen zu vermeiden. Die Verpackungsmaterialien sind langlebig und feuchtigkeitsbeständig, um die Integrität des Produkts bis zum Kunden zu erhalten.
Für den Versand wird das Norgren Magnetventil prioritär behandelt, um eine pünktliche Lieferung zu gewährleisten. Das Produkt wird mit zuverlässigen Spediteuren versendet, wobei Tracking-Optionen für den Komfort des Kunden verfügbar sind. Alle Sendungen entsprechen den internationalen Versandvorschriften und -standards, um einen sicheren und geschützten Transport weltweit zu gewährleisten.
