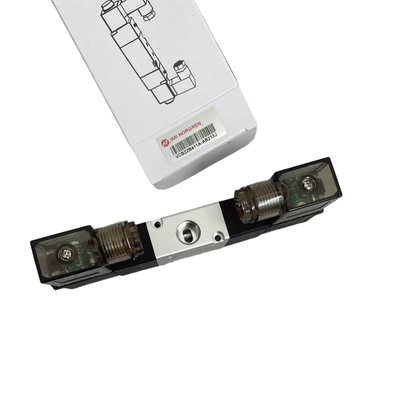

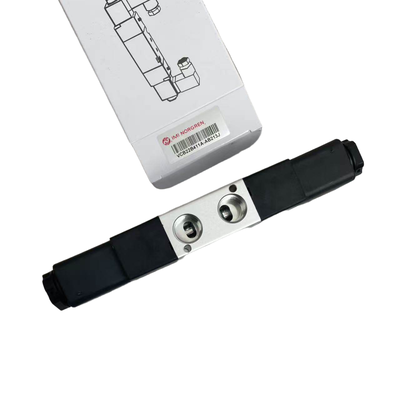

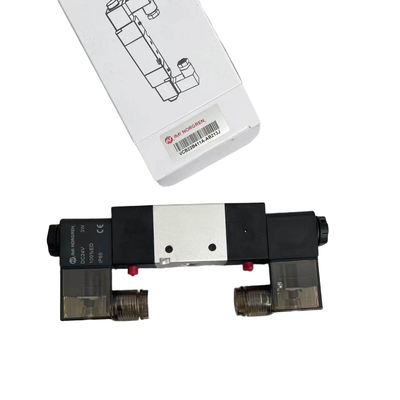

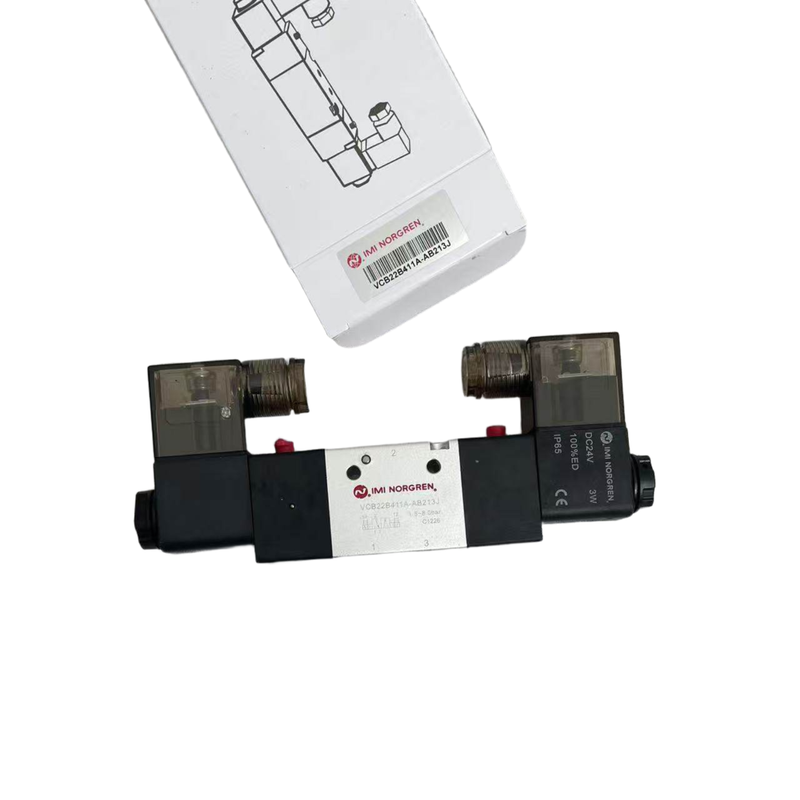

Produktbeschreibung:
Die IMI Norgren VCB22 Serie ist ein Hochleistungs-Magnetventil mit Spulensteuerung, das für zuverlässige Richtungssteuerung mit 3/2-, 5/2- und 5/3-Funktionen entwickelt wurde. Diese Vielseitigkeit macht es für ein breites Spektrum industrieller pneumatischer Automatisierungsaufgaben geeignet und gewährleistet einen effizienten Betrieb in verschiedenen Anwendungen.
Die VCB22 Serie ist mit einem kompakten Aluminiumgehäuse ausgestattet und verfügt über Standard-LED-Anzeigen für klare Betriebszustände und eine interne Pilotluftversorgung zur Verbesserung der Funktionalität. Mit Durchflusskapazitäten von 245 bis 3350 Litern pro Minute erfüllen diese Ventile effizient die Anforderungen pneumatischer Kreisläufe von kleinen Installationen bis hin zu Systemen, die hohe Durchflussraten erfordern.
Die Serie ist in vier verschiedenen Ventilbreiten erhältlich – 18 mm, 22 mm, 27 mm und 34 mm – und unterstützt mehrere Anschlussgrößen, darunter M5, G1/8, G1/4, G3/8 und G1/2. Darüber hinaus bietet sie NAMUR-Montageoptionen, die eine nahtlose Integration ermöglichen. Das Sub-Base-Systemdesign ermöglicht eine einfache Montage von Verteilerblöcken und vereinfacht die Wartungsverfahren.
Aufgrund seiner robusten Leistung und vielseitigen Konfigurationen wird die VCB22 Serie in verschiedenen Branchen eingesetzt. Typische Anwendungen sind Verpackungsmaschinen, die Automobilherstellung, die Lebensmittel- und Getränkeindustrie, Textilmaschinen, die chemische Verarbeitung sowie allgemeine industrielle Automatisierungslösungen.
Merkmale:
Entdecken Sie die authentischen IMI Norgren Industriemagnetventile, die für ihre zuverlässige Markenqualität bekannt sind. Diese Ventile sind so konstruiert, dass sie strenge Industriestandards erfüllen und eine zuverlässige Leistung in verschiedenen Anwendungen gewährleisten.
Die Ventile sind in mehreren Richtungssteuerkonfigurationen erhältlich, darunter 3/2, 5/2 und 5/3 , was Vielseitigkeit für unterschiedliche pneumatische Kreislaufanforderungen bietet. Darüber hinaus sind sie in vier verschiedenen Ventilbreiten erhältlich: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D), die eine breite Palette von Systemgrößen abdecken.
Für Anschlussflexibilität wird eine umfassende Auswahl an Anschlussoptionen angeboten. Dazu gehören M5, G1/8, G1/4, G3/8 und G1/2 sowie NAMUR-Standardanschlüsse G1/4 als auch G3/8 . Diese Vielfalt erleichtert die einfache Integration in bestehende Anlagen.
Diese Magnetventile verfügen über eine hohe Durchflusskapazität von 245 bis 3350 Litern pro Minute bei 6 bar Eingangsdruck mit einem Druckabfall von 1 bar. Dies gewährleistet eine effiziente Durchflussregelung in anspruchsvollen Industrieumgebungen.
Standardmerkmale sind eine LED-Anzeige , die den Stromstatus des Ventils klar anzeigt und die Benutzerfreundlichkeit erhöht. Die Ventile verfügen außerdem über einen Druck- und Drehverriegelungs-Handnotbetätigungsmechanismus , der die Inbetriebnahme und Wartung vereinfacht.
Diese für den anspruchsvollen Betrieb ausgelegten Ventile haben eine 100% Dauerbetriebsbewertung , wodurch sie für den Dauerbetrieb ohne Überhitzung oder Leistungsabfall geeignet sind. Sie verfügen über eine IP65-Schutzart , um rauen industriellen Bedingungen standzuhalten.
Die Ventile sind mit einem leichten, aber robusten Aluminiumgehäuse gefertigt und verwenden NBR-Dichtungen , die für Druckluftbetrieb optimiert sind. Das Sub-Base-Montagesystem vereinfacht die Rohrleitungsanordnung und unterstützt die Montage von Verteilerblöcken, was die Installation erleichtert.
Eine interne Pilotluftversorgung ist integriert, wodurch eine externe Pilotquelle überflüssig wird. Darüber hinaus unterstützen die Ventile industrielle Spannungsschwankungen mit einer Spannungstoleranz von ±10% .
Verfügbare Konfigurationen umfassen sowohl Einzelmagnet (Feder-Rückstellung) als auch Doppelmagnet -Optionen. Für 5/3-Ventiltypen werden drei verschiedene Mittelstellungen angeboten: Alle Anschlüsse blockiert (APB) , Mittlere Öffnung Abluft (COE) und Mittlere Öffnung Druck (COP) .
Technische Parameter:
| Marke |
IMI Norgren |
| Serie |
VCB22 |
| Spannungsoptionen |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Funktionen |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Durchflussrate |
245 bis 3350 L/min |
| Medium |
Druckluft, gefiltert auf 40 µm, geschmiert oder ungeschmiert |
| Pilotversorgung |
Intern |
| Umgebungs-/Medientemperatur |
-5°C bis +70°C |
| Betriebsdruck |
1,5 bis 8 Bar |
| Ventiltyp |
Magnetbetätigtes Spulenventil |
Anwendungen:
Die Magnetventile der Norgren VCB22 Serie finden breite Anwendung in verschiedenen Industriezweigen. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zur idealen Wahl für zahlreiche pneumatische Steuerungsaufgaben.
In der Verpackungsmaschinenindustrie werden diese Ventile zur Steuerung pneumatischer Betätigungen eingesetzt und erleichtern Prozesse wie Lebensmittelverpackung, Kartonformung und Abfülllinien. Ebenso nutzt der Automobilherstellersektor sie für die Luftkreislaufschaltung in Schweißvorrichtungen, Montagelinien und Roboterarbeitszellen, um die Effizienz der Automatisierung zu steigern.
Die Lebensmittel- und Getränkeindustrie profitiert von diesen Magnetventilen, indem sie diese in automatisierte Steuerungssysteme für Abfüllanlagen, Etikettiermaschinen und Sortierbetriebe integriert. Darüber hinaus nutzen Textilmaschinen ihre pneumatischen Antriebsmöglichkeiten, um Webstühle, Färbeanlagen und Stoffhandhabungslinien effektiv zu betreiben.
In der chemischen und pharmazeutischen Produktion bieten die VCB22 Ventile eine pneumatische Isolierung in Prozesssteuerungs-Flüssigkeitskreisläufen, wobei jedoch die Medienkompatibilität vor der Anwendung überprüft werden muss. Der Elektronik- und Halbleitersektor verlässt sich auf ihre präzise pneumatische Steuerung für Reinraumgeräte, Leiterplattenbestückung und Inspektionssysteme, um hohe Standards aufrechtzuerhalten.
Über diese Branchen hinaus dienen die Ventile allgemeinen industriellen Automatisierungsanforderungen, indem sie eine Richtungssteuerung für Maschinenbe- und -entladung, Förderbänder, Aufzüge und Drehtische bieten. Sie sind auch mit NAMUR-Anwendungen kompatibel und ermöglichen die direkte Montage an pneumatischen Aktoren wie Zylindern und Regelventilen gemäß NAMUR-Standards.
Schließlich eignet sich die Norgren VCB22 Serie für Verteilerblöcke, die eine zentrale Mehrventilinstallation über Sub-Bases ermöglichen, was integrierte Rohrleitungskonfigurationen vereinfacht.
Support und Service:
Norgren Magnetventile sind präzisionsgefertigte Komponenten, die zur Steuerung des Flusses von Luft, Gas oder Flüssigkeiten in einer Vielzahl von industriellen Anwendungen entwickelt wurden. Um optimale Leistung und Langlebigkeit zu gewährleisten, ist es unerlässlich, die empfohlenen Installations-, Betriebs- und Wartungsrichtlinien zu befolgen.
Die Installation sollte von qualifiziertem Personal unter Einhaltung aller geltenden Sicherheitsstandards und -vorschriften durchgeführt werden. Verifizieren Sie vor der Installation, dass die Ventilspezifikationen den Anwendungsanforderungen entsprechen, einschließlich Druck, Spannung und Medienkompatibilität. Stellen Sie sicher, dass das Ventil in der richtigen Ausrichtung installiert ist und alle Anschlüsse dicht und leckfrei sind.
Überwachen Sie während des Betriebs das Magnetventil auf Verschleißerscheinungen, ungewöhnliche Geräusche oder Leistungsprobleme. Regelmäßige Inspektion und Reinigung des Ventils und der zugehörigen Komponenten können Verunreinigungen verhindern und eine zuverlässige Funktion gewährleisten. Vermeiden Sie die Exposition gegenüber rauen Umgebungsbedingungen, die über die Nennwerte des Ventils hinausgehen.
Zu den Wartungsverfahren gehören regelmäßige Tests der elektrischen Spule, Überprüfung des Spulenwiderstands und Inspektion von Dichtungen und Membranen auf Beschädigungen oder Verschleiß. Ersetzen Sie verschlissene oder beschädigte Teile durch Original-Norgren-Ersatzteile, um die Produktintegrität und die Garantieabdeckung zu erhalten.
Wenn technische Unterstützung benötigt wird, bietet Norgren umfassende Dienstleistungen an, einschließlich Fehlerbehebungsanleitungen, Reparaturdienste und Produktschulungen. Die Nutzung autorisierter Servicezentren und Supportressourcen stellt sicher, dass Ihr Magnetventil effizient arbeitet und den Anforderungen Ihrer Anwendung entspricht.
Verpackung und Versand:
Das Norgren Magnetventil wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jedes Ventil ist einzeln in antistatischer, feuchtigkeitsbeständiger Verpackung versiegelt, um Beschädigungen und Korrosion zu verhindern. Das Produkt wird dann in einen stabilen, passgenauen Karton mit ausreichend Polstermaterialien gelegt, um Stöße und Vibrationen zu absorbieren.
Für den Versand werden Norgren Magnetventile sicher in verstärkten Kartons mit klarer Beschriftung für einfache Identifizierung und Handhabung verpackt. Je nach Bestimmungsort werden die Pakete mit zuverlässigen Kurierdiensten versendet, die Sendungsverfolgung und pünktliche Lieferung anbieten. Spezielle Handhabungsanweisungen sind enthalten, um die Produktintegrität während des gesamten Versandprozesses zu gewährleisten.
