Beschreibung des Produkts:

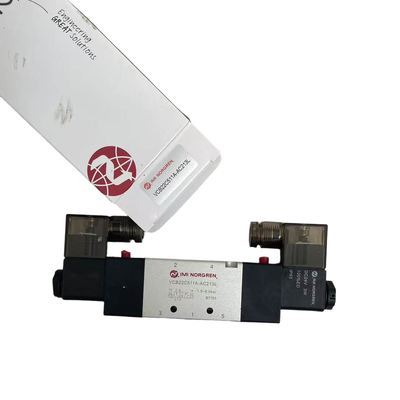

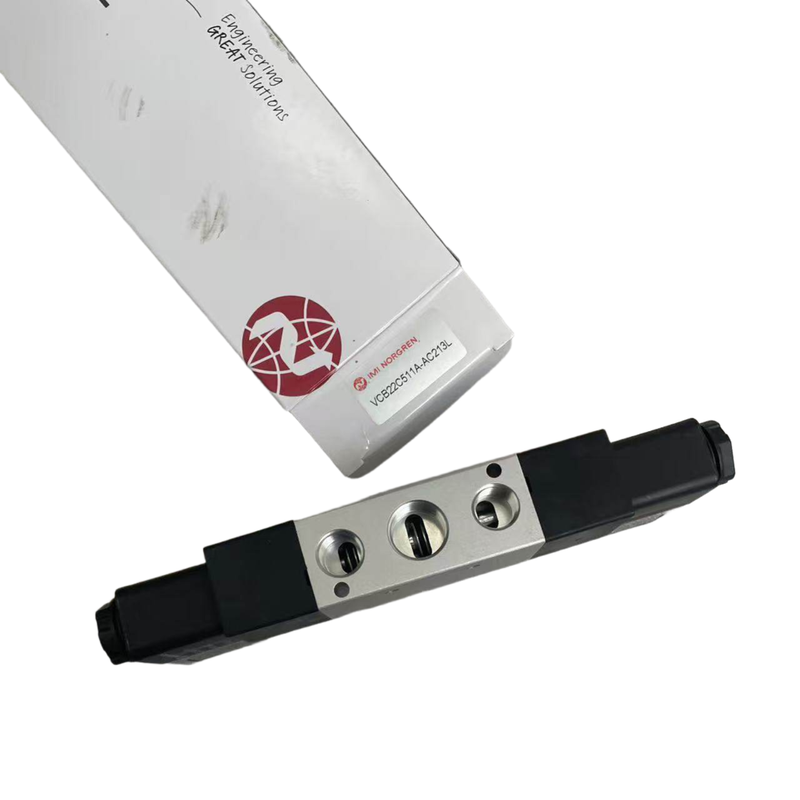

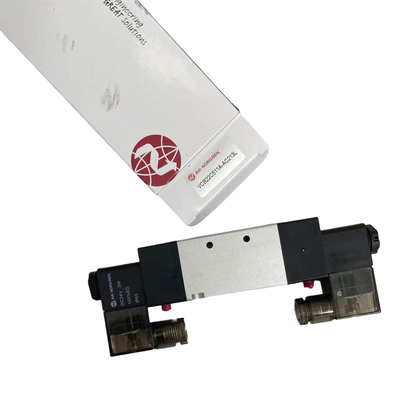

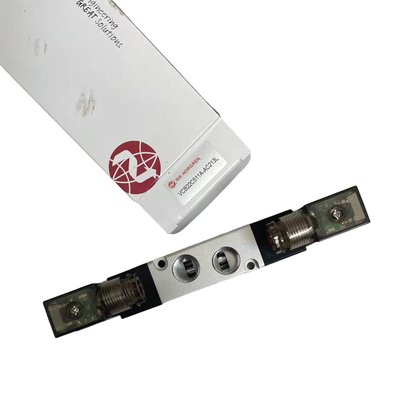

Die IMI Norgren VCB22-Serie ist ein hochleistungsfähiges magnetisch betriebenes Spulenventil, das für vielseitige Richtungssteuerungsfunktionen, einschließlich 3/2, 5/2 und 5/3-Konfigurationen, entwickelt wurde.Es bedient ein breites Spektrum von Bedürfnissen der industriellen pneumatischen Automatisierung, so daß es für verschiedene Anwendungen ein wesentlicher Bestandteil ist.
Diese Serie verfügt über ein kompaktes Aluminiumgehäuse, das standardmäßige LED-Anzeigeleuchten für eine einfache Überwachung des Zustands enthält.eine effiziente Betriebsführung ermöglichenDie Ventile unterstützen Strömungsraten von 245 bis 3350 Liter pro Minute und erfüllen damit die Anforderungen an Luftkreisläufe von Miniaturkonstruktionen bis hin zu Hochstromsystemen.
Die VCB22-Serie wird in vier verschiedenen Ventilbreiten angeboten: 18 mm, 22 mm, 27 mm und 34 mm. Sie bietet eine Vielzahl von Portgrößen wie M5, G1/8, G1/4, G3/8 und G1/2.Die Serie unterstützt die Montage von NAMURDas Design des Untergrundsystems erleichtert die einfache Montage der Kollektoren und vereinfacht die Wartungsprozesse.
Aufgrund seines robusten Designs und seiner Anpassungsfähigkeit wird die VCB22-Serie häufig in zahlreichen Branchen eingesetzt, einschließlich Verpackungsmaschinen, Automobilherstellung, Lebensmittel- und Getränkeverarbeitung,Textiltechnik, chemische Verarbeitung und allgemeine industrielle Automatisierung.
Eigenschaften:
Erleben Sie erstklassige Qualität mit Original-IMI Norgren-Industriesolenoidventilen, einem vertrauenswürdigen Namen in der Branche.Diese Ventile sind so konzipiert, dass sie zuverlässige Leistung und Langlebigkeit für verschiedene industrielle Anwendungen bieten.
Sie sind in mehreren Richtungssteuerungskonfigurationen erhältlich, darunter 3/2, 5/2 und 5/3, die vielseitige Lösungen bieten, um Ihren spezifischen Steuerungsbedürfnissen gerecht zu werden.Sie können aus vier verschiedenen Ventilbreiten wählen: 18 mm (Typ A), 22 mm (Typ B), 27 mm (Typ C) und 34 mm (Typ D), um eine perfekte Passform für Ihre Anlage zu gewährleisten.
Die Ventile bieten eine breite Palette von Portmöglichkeiten wie M5, G1/8, G1/4, G3/8 und G1/2, sowie NAMUR-Standard-Ports G1/4 und G3/8 für unterschiedliche Anschlussanforderungen.Diese Flexibilität erhöht ihre Anpassungsfähigkeit an verschiedene Systeme.
mit einer hohen Durchflusskapazität von 245 bis 3350 Liter pro Minute bei einem Einlassdruck von 6 bar (und einem Druckabfall von 1 bar),Diese Magnetventile sind in der Lage, anspruchsvolle Durchflussbedingungen effektiv zu bewältigen.
Jedes Ventil ist mit einem Standard-LED-Anzeiglicht für eine einfache visuelle Bestätigung des Leistungsstatus ausgestattet.Die Einbeziehung einer manuellen Schub-und-drehen-Überschrift ermöglicht eine einfache Inbetriebnahme und Wartung ohne Probleme.
Diese Ventile sind für den kontinuierlichen Einsatz ausgelegt und verfügen über eine Leistungsfähigkeit von 100%, wodurch eine zuverlässige Funktionsfähigkeit während längerer Betriebszeiten gewährleistet ist.Die Schutzklasse IP65 macht sie für raue Industrieumgebungen geeignet., die Staub- und Wassereinströmungen widerstehen.
Das robuste, aber leichte Aluminiumgehäuse erhöht die Haltbarkeit und hält das Gesamtgewicht gleichzeitig überschaubar.Gewährleistung einer effektiven Dichtung und Langlebigkeit.
Die Installation wird durch das Unterstützungsmontagesystem vereinfacht, das die Anordnung der Rohre vereinfacht und die Montage von Kollektoren unterstützt.Eine interne Luftversorgung für den Piloten schließt die Notwendigkeit eines externen Piloten aus, wodurch Komplexität und Installationszeit verringert werden.
Die Ventile sind mit einer Spannungstoleranz von ± 10% an industriellen Leistungsschwankungen angepasst und sorgen trotz Schwankungen für einen stabilen Betrieb.Die Kunden können zwischen Modellen mit einem Einzelschallvorgang (Federrückgang) oder Doppelschallvorgängen wählen., entsprechend ihren Kontrollpräferenzen.
Für die 5/3 Richtventile stehen drei Zentralfunktionen zur Verfügung: Alle Ports Blockiert (APB), Zentraler Offener Abgas (COE) und Zentraler Offener Druck (COP),zusätzliche Steuerungsflexibilität für komplexe pneumatische Schaltkreise.
Technische Parameter:
| Marke |
IMI Norgren |
| Funktionen |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pilotversorgung |
Inneres |
| Betriebsdruck |
1.5 bis 8 Bar |
| Umgebungstemperatur |
-5°C bis +70°C |
| Fließrate |
245 bis 3350 L/min |
| Reihe |
VCB22 |
| Mittelfristig |
Druckluft, auf 40 μm gefiltert, geschmiert oder nicht geschmiert |
| Spannungsoptionen |
Bei der Verwendung von elektrischen Antrieben sind die folgenden Anforderungen zu beachten: |
| Typ des Ventils |
Ein solenoidgetriebenes Spulenventil |
Anwendungen:
Die Norgren-Solenoidventile der Baureihe VCB22 finden in einer Vielzahl von Industriezweigen eine große Anwendung.Durch ihre robuste Konstruktion und vielseitige Funktionalität eignen sie sich hervorragend für zahlreiche pneumatische Steuerungsaufgaben.
In der Verpackungsmaschinenindustrie sind diese Ventile unerlässlich für die Steuerung von pneumatischen Aktoren, die bei der Verpackung von Lebensmitteln, der Kartonformung und der Befüllung von Linien eingesetzt werden.Ihre zuverlässige Leistung sorgt für reibungslose und effiziente Verpackungsprozesse.
Die Automobilindustrie setzt auf die VCB22-Serie für die Umschaltung von Luftkreisläufen in Schweißanlagen, Montagelinien und Roboterarbeitszellen.Diese Ventile tragen zu präzisen und automatisierten Produktionsprozessen bei.
In der Lebensmittel- und Getränkeindustrie werden die Magnetventile zur Automatisierung der Steuerung von Füllgeräten, Etikettiermaschinen und Sortiersystemen eingesetzt.Ihre Anwendung hilft bei der Aufrechterhaltung eines hohen Durchsatzes und der Genauigkeit bei der Verarbeitung.
Textilmaschinen profitieren auch von der VCB22-Serie durch pneumatische Antriebe für Webstühle, Färbereinrichtungen und Stoffbearbeitungslinien.Dies erhöht die Automatisierung und Zuverlässigkeit der Textilproduktion.
In chemischen und pharmazeutischen Bereichen bieten die Ventile eine pneumatische Isolierung in Prozesssteuerungsflüssigkeitskreisläufen.Bei der Verwendung dieser Ventile in solchen Umgebungen ist es wichtig, die Medienkompatibilität zu überprüfen, um einen sicheren und effektiven Betrieb zu gewährleisten..
Die Elektronik- und Halbleiterindustrie nutzt die VCB22-Solenoidventile zur präzisen pneumatischen Steuerung in Reinraumgeräten, PCB-Montage und Inspektionssystemen.Dies unterstützt hohe Standards der Sauberkeit und Genauigkeit in der Herstellung.
Für die allgemeine industrielle Automatisierung erleichtern diese Ventile die Richtungskontrolle in verschiedenen Maschinen wie Lade- und Entladeanlagen, Fördergeräten, Aufzügen und Drehtischen.Die Integration hilft, industrielle Prozesse zu optimieren.
Die VCB22-Serie ist auch für NAMUR-Anwendungen ausgelegt und ermöglicht eine direkte Montage an pneumatischen Aktoren einschließlich Zylinder und Steuerventile nach NAMUR-Normen.Sicherstellung einer standardisierten und vereinfachten Installation.
Schließlich unterstützen die Ventile in Kollektorsystemen eine zentralisierte Installation von mehreren Ventilen über Unterstützungen, wodurch integrierte und effiziente Leitungskonfigurationen in komplexen pneumatischen Aufbauten ermöglicht werden.
