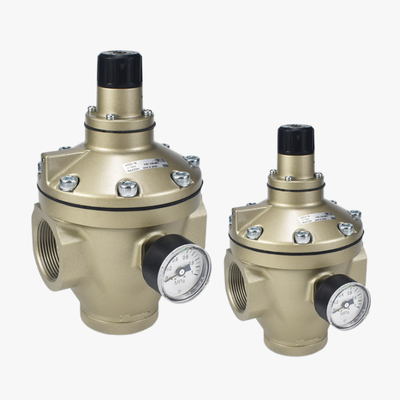

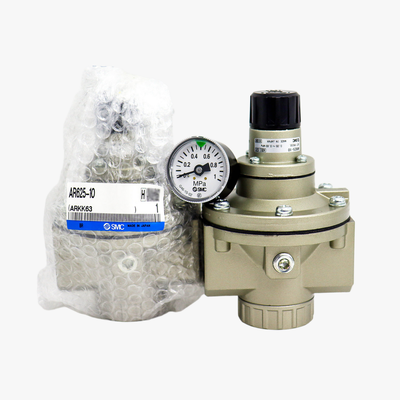

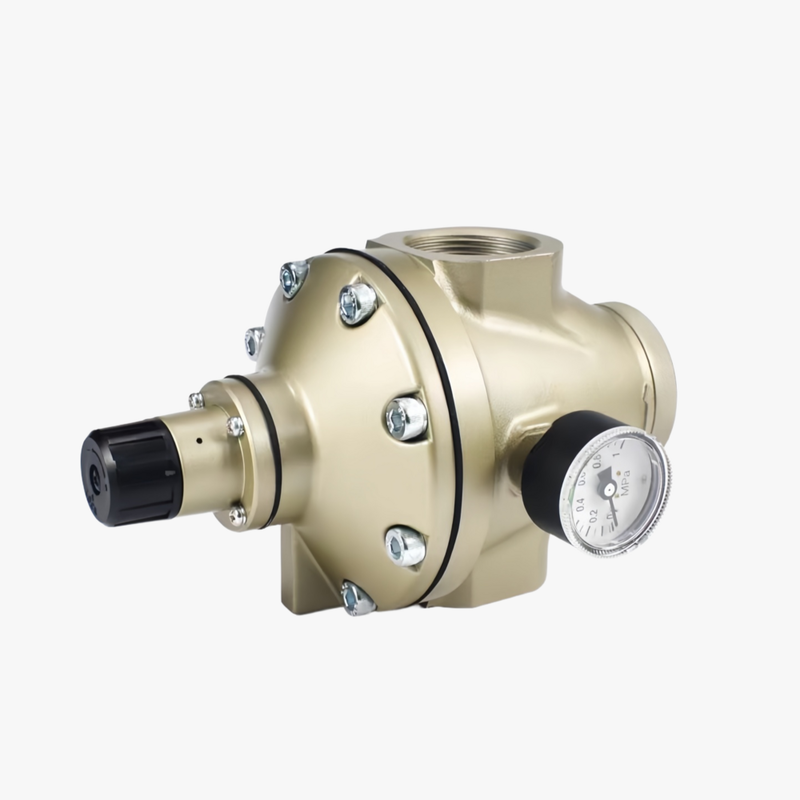

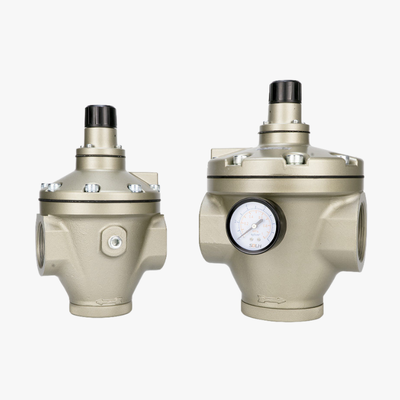

SMC Präzisions-Luftdruckregler, pilotbetätigt, Niederdruck, Präzision mit Manometer AR835-12G Rc1-1/4"

Produktbeschreibung:

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Luftdruckreglern vom Typ Entlastung dar. Innerhalb dieser Serie stechen die Unterserien AR825, AR835, AR925 und AR935 als Teil der Kategorie Großbohrung hervor und verfügen über Anschlussgrößen von 1-1/4 Zoll bis 2 Zoll. Diese Regler sind speziell für anspruchsvolle Anwendungen wie zentrale Kompressorstationen, Hauptleitungen mit hohem Durchfluss und zentrale Luftversorgungssysteme mit mehreren Stationen konzipiert.

Durch die Verwendung eines intern gesteuerten Mechanismus nutzen diese Regler die Zuluft selbst, um das Hauptventil zu betätigen. Dieses Design gewährleistet eine deutlich verbesserte Ausgangsstabilität, einen geringeren Druckabfall bei hohen Durchflussraten und minimale Schwankungen des Ausgangsdrucks, selbst wenn sich der Eingangsdruck ändert. Solche Leistungsverbesserungen sind im Vergleich zu herkömmlichen direkt wirkenden Reglern bemerkenswert.

Die Produktliste umfasst 14 verschiedene Teilenummern. Diese umfassen 1-1/4-Zoll- und 1-1/2-Zoll-AR825- und AR835-Modelle, die auch G-Versionen mit Manometer enthalten, sowie 2-Zoll-AR925- und AR935-Modelle, die ebenfalls G-Versionen haben. Zusätzlich gibt es 2-Zoll-X218-Semi-Standard-Spezialkonfigurationen.

Für Druckbereichsoptionen bieten die Hochdruckvarianten (bezeichnet als 25: AR825/AR925) eine Einstellbarkeit von 0,05 bis 0,83 MPa. Inzwischen bieten die Präzisionsvarianten für niedrigen Druck (35: AR835/AR935) einen Einstellbereich von 0,02 bis 0,2 MPa. Dieses breite Spektrum an Druckkontrolle adressiert die Bedürfnisse sowohl allgemeiner pneumatischer Systeme als auch spezialisierter Präzisionsanwendungen mit niedrigem Druck, einschließlich Elektronikfertigung, Beschichtungsprozessen und Laborluftversorgung.

Merkmale:

Das Produkt ist mit Großbohrungsanschlüssen in den Größen 1-1/4 Zoll, 1-1/2 Zoll und 2 Zoll ausgestattet, die sich ideal für Haupt- und zentrale Mehrfachverteilungssysteme eignen. Diese Größen gewährleisten einen effizienten Durchfluss und eine gute Konnektivität für verschiedene Anwendungen.

Mit einem internen Entlastungsmechanismus gibt das Gerät automatisch überschüssigen Ausgangsdruck an die Atmosphäre ab. Dies hilft, optimale Druckniveaus aufrechtzuerhalten und die Sicherheit während des Betriebs zu erhöhen.

Es gibt zwei verfügbare Druckbereiche, um unterschiedlichen Anforderungen gerecht zu werden: ein hoher Bereich von 0,05 bis 0,83 MPa und ein niedriger Präzisionsbereich von 0,02 bis 0,2 MPa. Diese Vielseitigkeit ermöglicht eine präzise Steuerung in verschiedenen Umgebungen.

Das Gehäuse des Geräts besteht aus Aluminiumdruckguss und bietet Robustheit und Langlebigkeit für den Einsatz in Industrieanlagen. Das Gewicht variiert je nach Modell, wobei AR825 und AR835 etwa 2,5 kg wiegen, während die Modelle AR925 und AR935 etwa 4,5 kg wiegen.

Modelle mit der Endung G werden mit einem integrierten Panel-Manometer der Serie G46 geliefert, das dem Benutzer eine klare und bequeme lokale Druckanzeige bietet.

Die Endung X218 kennzeichnet eine SMC Semi-Standard-Spezialkonfiguration. Für detaillierte Spezifikationen und Anpassungsoptionen werden Kunden gebeten, sich an unser Verkaufsteam zu wenden, um sicherzustellen, dass das Produkt ihren genauen Anforderungen entspricht.

Eine Feststellschraube ist am Einstellgriff angebracht, um versehentliche Änderungen nach dem Einstellen des Drucks zu verhindern. Diese Funktion unterstützt eine zuverlässige und stabile Leistung während des Gebrauchs.

Das Produkt bietet mehrere Gewindeoptionen, um verschiedenen Installationsanforderungen gerecht zu werden, darunter Rc (PTF), NPT (F) und G-Gewindetypen, die alle auf Anfrage erhältlich sind.

Technische Parameter:

Anwendungen:

Zentrale Kompressorstationen spielen eine entscheidende Rolle bei der Verwaltung und Reduzierung des Drucks entlang der Hauptluftleitungen. Diese Stationen gewährleisten eine stabile und effiziente Versorgung mit Druckluft im gesamten Werk, indem sie die Druckniveaus regulieren und optimieren.

Die Nutzung von Druckluftleitungen mit hohem Durchfluss ermöglicht die zentrale Luftverteilung im gesamten Werk. Dieser Ansatz unterstützt eine zuverlässige und konsistente Luftversorgung, die für den reibungslosen Betrieb verschiedener pneumatischer Systeme im gesamten Produktionswerk unerlässlich ist.

Automatisierte Montage-, Verpackungs- und Förderbänder mit mehreren Stationen profitieren erheblich von integrierten Druckluftsystemen. Eine solche Automatisierung erhöht die Produktionseffizienz und sorgt für eine präzise Steuerung komplexer Fertigungsprozesse.

Pneumatische Manipulatoren, Zylinder mit großer Bohrung und Gruppen von pneumatischen Greifern werden häufig für Aufgaben eingesetzt, die Präzision und Kraft erfordern. Diese Komponenten sind unerlässlich in Anwendungen, bei denen wiederholte und zuverlässige Bewegungen entscheidend sind.

Einrichtungen integrieren häufig Spritzkabinen, Luftbläserstationen und Prozessluftpunkte mit hohem Volumen, um Oberflächenbehandlungs-, Reinigungs- und Trocknungsvorgänge zu unterstützen. Die Verfügbarkeit von ausreichend Druckluftvolumen gewährleistet eine optimale Leistung bei diesen Prozessen.

Schwere Industriezweige, darunter Bergbau, Metallurgie, Zementproduktion und Energieerzeugung, sind stark auf robuste Druckluftsysteme angewiesen. Diese Industrien benötigen langlebige und effiziente pneumatische Lösungen, um ihre strengen betrieblichen Anforderungen zu erfüllen.

Originalausrüstungshersteller (OEM)-Maschinen in der Textil-, Druck-, Papier- und Verpackungsindustrie sind für die Integration von Druckluftkomponenten ausgelegt. Diese Integration verbessert die Maschinenfunktionalität und trägt zur allgemeinen Produktionsqualität und Zuverlässigkeit bei.
