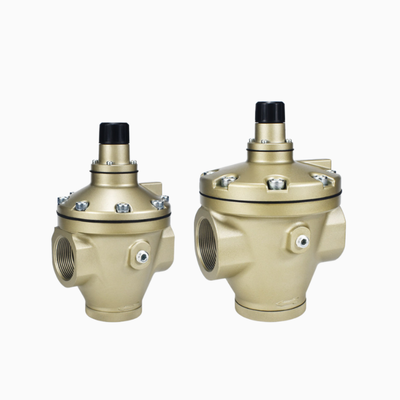

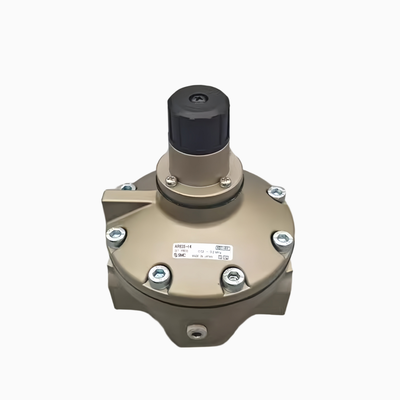

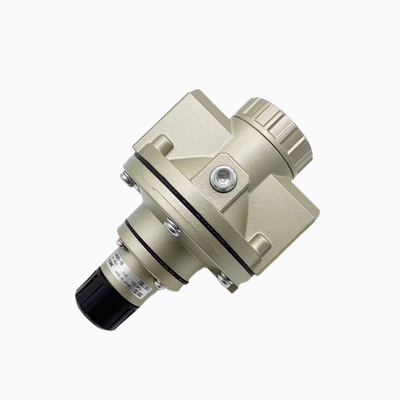

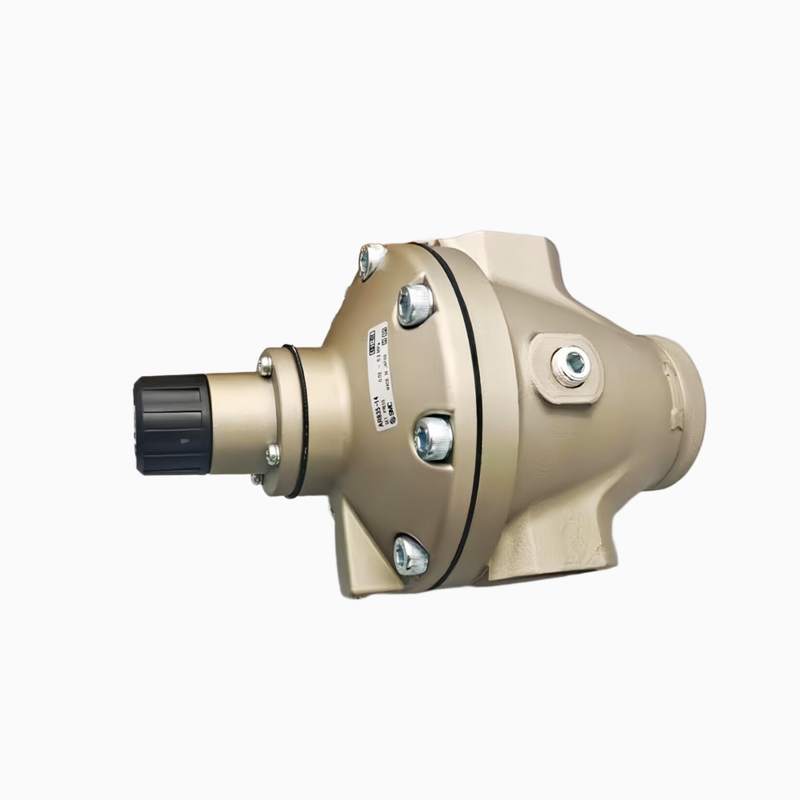

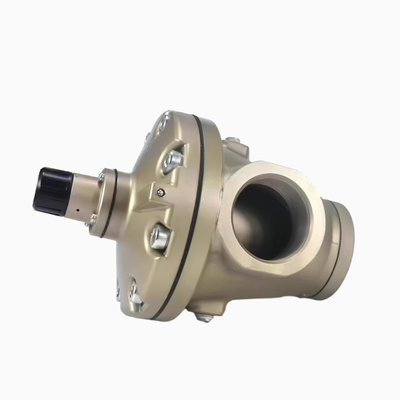

SMC AR625-06 Pilotenbetätigtes Luftregelventil Rc3/4" 0,05-0,83 MPa Druckluftventil

Produktbeschreibung:

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Luftdruckreglern vom Typ Entlastung dar. Diese Geräte sind speziell für robuste industrielle Druckluftsysteme konzipiert, die sowohl einen stabilen Ausgangsdruck als auch eine hohe Durchflusskapazität erfordern. Im Gegensatz zu direkt wirkenden Reglern verwendet diese Serie eine Pilotstruktur, die die Zuluft selbst zur Steuerung des Hauptventils nutzt. Dieses Design führt zu einer verbesserten Druckregelgenauigkeit, gleichmäßigeren Strömungseigenschaften und minimalen Schwankungen des Ausgangsdrucks, selbst wenn sich der Eingangsdruck ändert.

Diese Produktreihe umfasst 12 beliebte Teilenummern, die in vier Unterserien unterteilt sind: AR625, AR635, AR825 und AR835. Sie verfügen über Anschlussgrößen von Rc 3/4" bis Rc 1-1/2", die unterschiedlichen Installationsanforderungen gerecht werden. Kunden können zwischen zwei Druckbereichen wählen: 0,05 bis 0,83 MPa (Typ 25) und 0,02 bis 0,2 MPa (Typ 35 Niederdruck). Darüber hinaus kennzeichnen Einheiten mit der Bezeichnung "G" die Aufnahme eines Panel-Manometers zur einfachen Überwachung, und eine optionale Montagehalterung B25P ist für eine sichere Installation erhältlich.

Die Vielseitigkeit der SMC-Serie AR425 bis AR935 macht sie ideal für eine Vielzahl von Anwendungen. Sie werden häufig in Kompressorstationen, zentralen Druckluftleitungen, automatisierten Produktionslinien, pneumatischen Manipulatoren sowie in OEM-Maschinenpaketen eingesetzt. Ihre robuste Leistung und ihr zuverlässiger Betrieb tragen erheblich zur Aufrechterhaltung von Effizienz und Stabilität in anspruchsvollen Industrieumgebungen bei.

Merkmale:

Der Regler verfügt über ein pilotgesteuertes Design, das im Vergleich zu direkt wirkenden Reglern einen wesentlich stabileren Ausgangsdruck gewährleistet. Dieses Design ist sehr unempfindlich gegenüber Schwankungen des Eingangsdrucks und liefert auch unter variablen Eingangsbedingungen eine konstante Leistung.

Er verfügt über einen internen Entlastungsmechanismus, der überschüssigen Ausgangsdruck automatisch in die Atmosphäre ablässt. Diese Funktion hält einen konstanten Druck in der nachgeschalteten Leitung aufrecht und erhöht die Sicherheit und Zuverlässigkeit des Systems.

Der Regler ist mit einem Gehäuse aus Aluminiumdruckguss gefertigt und ist sowohl leicht als auch langlebig. Die geschützte Hauben- und Kammerkonstruktion trägt zur effektiven Wärmeableitung bei und macht ihn gut geeignet für anspruchsvolle Fabrikumgebungen.

Es stehen zwei einstellbare Druckbereiche zur Verfügung: 0,05 bis 0,83 MPa (dargestellt durch Modell 25) und ein präziser Niederdrucktyp im Bereich von 0,02 bis 0,2 MPa (Modell 35). Diese Optionen ermöglichen es den Benutzern, die geeignete Einstellung für ihre spezifischen Anwendungsanforderungen auszuwählen.

Anschlussgrößenoptionen umfassen 3/4", 1", 1-1/4" und 1-1/2". Darüber hinaus sind auf Anfrage Gewindetypen wie Rc (PTF), NPT (F) und G erhältlich, die Flexibilität zur Anpassung an verschiedene Rohrleitungsstandards bieten.

Ein optionales Manometer der Serie G46 (gekennzeichnet durch das Suffix G) und eine Montagehalterung (Modell B25P) können für klare und bequeme lokale Druckanzeigen geliefert werden. Dieses Zubehör erleichtert auch die einfache Nachrüstung und verbessert die Benutzerfreundlichkeit und Überwachung.

Um versehentliche Einstellungen oder Druckabweichungen nach der Einrichtung zu verhindern, verfügt der Einstellgriff über eine Feststellschraube. Diese Funktion stellt sicher, dass die gewünschte Druckeinstellung nach der Festlegung während des Betriebs sicher beibehalten wird.

Technische Parameter:

Anwendungen:

Luftkompressorstationen und zentralisierte FRL-Einheiten, die aus Filtern, Reglern und Schmierern bestehen, spielen eine entscheidende Rolle bei der Aufrechterhaltung der Qualität und Stabilität von Druckluft in verschiedenen Industrieumgebungen.

Die Druckregelung an Abzweigpunkten ist für den effizienten Betrieb von automatisierten Linien wie Montage-, Verpackungs- und Fördersystemen unerlässlich, um sicherzustellen, dass jeder Abschnitt Luft mit dem richtigen Druck für optimale Leistung erhält.

Pneumatische Aktoren — einschließlich Luftzylinder, Greifer, pneumatische Spannfutter und Vakuumgeneratoren — werden weit verbreitet eingesetzt, um präzise mechanische Bewegungen und Handhabungsaufgaben in zahlreichen Anwendungen auszuführen.

Ausrüstung wie Werkzeugmaschinen, Schweißkabinen, Spritzlackierstationen, Luftblasensysteme und Spülpunkte sind stark auf gesteuerte pneumatische Leistung angewiesen, um genaue und konsistente Ergebnisse in Fertigungsprozessen zu erzielen.

Original Equipment Manufacturer (OEM) Maschinen, die Branchen wie Lebensmittel und Getränke, Textil, Elektronik, Halbleiter und Verpackung bedienen, integrieren pneumatische Technologie zur Verbesserung von Automatisierung, Effizienz und Produktqualität.

Sekundäre Druckreduzierung und Präzisionssteuerung sind auf zentralen Hochdruck-Luftleitungen von entscheidender Bedeutung und ermöglichen Feinabstimmungen, die den spezifischen Anforderungen nachgeschalteter Geräte und Prozesse entsprechen.
